Folgendes Problem:

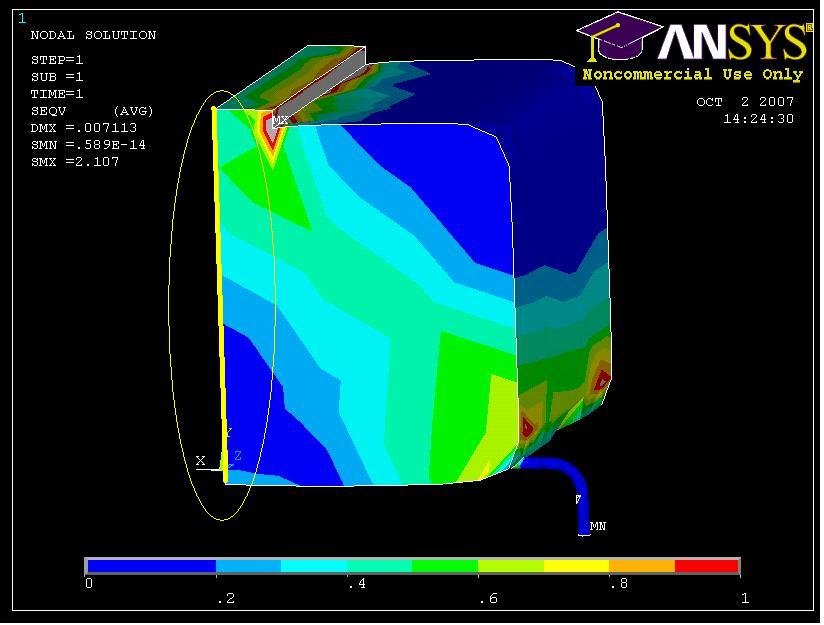

Ich möchte gerne eine Strukturoptimierung meines Models durchführen. Siehe Anhang (Bild in JPEG Format)

Dazu müsste ich jeder einzelnen Linie eine Variable zuteilen.(im Bild linke Seite eingekreiste gelbe linie)

Ich weis dass ich Variablen unter „Parameters / Scalar parameters“ definieren kann.

Aber wie sage / bringe ich Ansys bei welche Linie zu welcher Variable zugeordnet ist?

Vielen Dank im Voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied

erstellt am: 12. Okt. 2007 08:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Hallo,

soweit ich weiß kann man die Linienlänge nicht nachher verändern. Es besteht aber die Möglichkeit mit KMODIF die Koordinaten von Keypoints im nachhinein zu verändern. Damit müssten sich die an den Keypoints hängenden Linien automatisch mitändern.

mfg, Heiner

gebert
Mitglied
Ingenieur


Sehen Sie sich das Profil von gebert an!   Senden Sie eine Private Message an gebert  Schreiben Sie einen Gästebucheintrag für gebert

Beiträge: 133
Registriert: 06.07.2004

erstellt am: 15. Okt. 2007 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pole 10 Unities + Antwort hilfreich

Erst Parameter definieren, dann Geometrie

also

hoehe=320
k,1,0,0,0
k,2,0,hoehe,0
l,1,2

hoehe kannst du dann als Designvariable nutzen.
