Thema: Schneiden in Workbench (6663 mal gelesen)
|
David80
Mitglied
Student
   Beiträge: 4
Registriert: 29.05.2007
|
erstellt am: 29. Mai. 2007 12:09  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, Habe schon herrausgefunden, dass man in Workbench ganz toll Schnittebenen einblenden kann, wenn man eine Lösung vorliegen hat.
Aber wie kann mein Bauteil/meine Baugruppe vor der Lösung schneiden?
Ist wirklich wichtig, da ich eine Dichtung mit versteckten Flächen habe und diese sonst nicht real belasten kann.
Oder hat jemand eine andere Idee, wie ich an diese Flächen heran komme? Ich danke schonmal allen, die sich mit mir Gedanken machen! liebe Grüße Dave Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mechdesign
Mitglied
DI(FH) / PDM & CAx Keyuser
Beiträge: 214
Registriert: 16.12.2001 Berechnung:
MathCAD 15.0(M050)
Prime 4.0()
CAD:
Creo Parametric 3.0 (M160)
Creo Parametric 5.0.2.0
HP ZBook G3 (Win8.1 64bit)
INTEL-i7 6820HQ 2,70GHz;
16 GB - Arbeitsspeicher
FEM:
Creo Simulate 3.0 (M160)
Creo Simulate 5.0.2.0
ANSYS Workbench V19.2
|
erstellt am: 29. Mai. 2007 12:28 <-- editieren / zitieren --> Unities abgeben: Nur für David80
H@llo, also wenn ich dich richtig verstanden habe möchtest du auf die Dichtung, bzw. den Einstich eine Last aufbringen, kannst das aber nicht weil diese Fläche verdeckt ist!? Versuche es mal mit der Einstellung der Bauteiltransparenz! Oder aber die davorliegenden Bauteile ausblenden, -> Lasten aufbringen und anschließend wieder einblenden! Transparenzeinstellung findest du im Modellbaum unter Geometrie -> Grafikeigenschaften -> Transparenz von 1 auf z.B. 0,5 setzen!!! Ich hoffe damit dienlich gewesen zu sein... mechdesign  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
David80
Mitglied
Student
Beiträge: 4
Registriert: 29.05.2007
|
erstellt am: 29. Mai. 2007 12:46 <-- editieren / zitieren --> Unities abgeben:

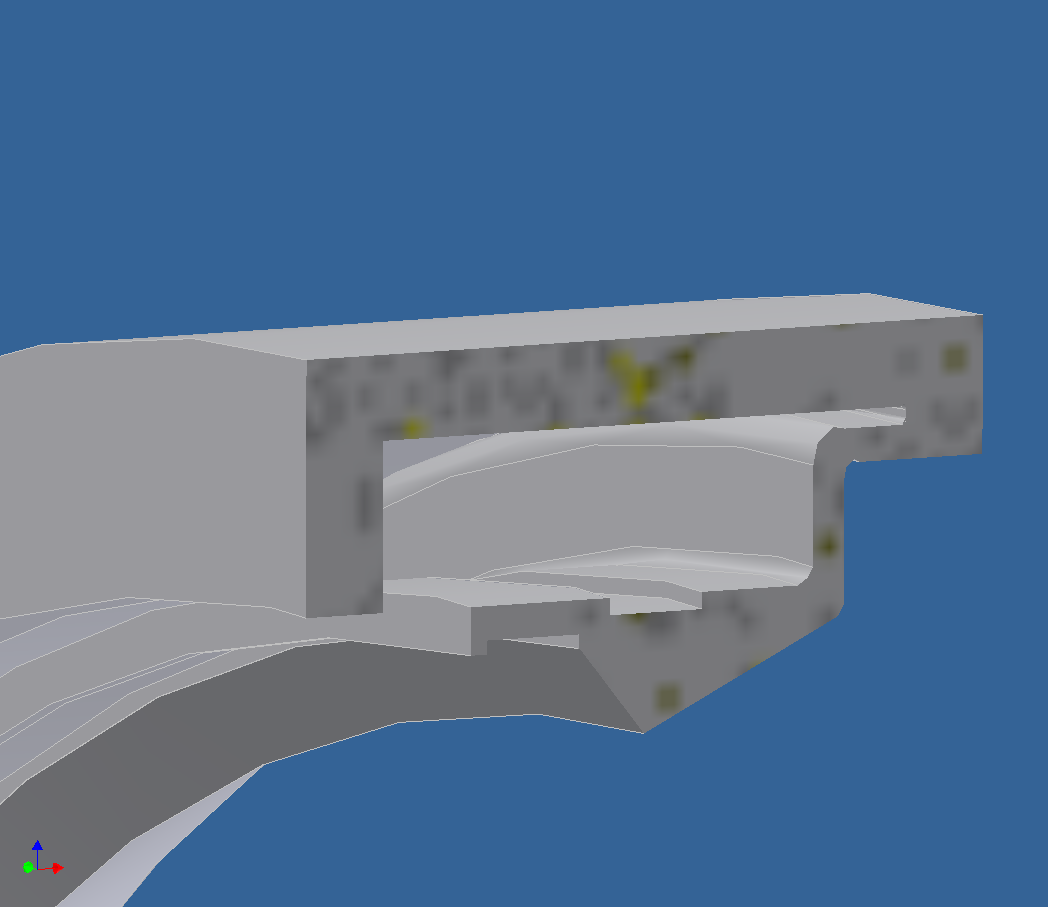

Danke für die schnelle Antwort, ich hab ein Bild von einem Konzept dabei getan, welches ich aber nicht umsetzen werde. Problem ist aber das gleiche.

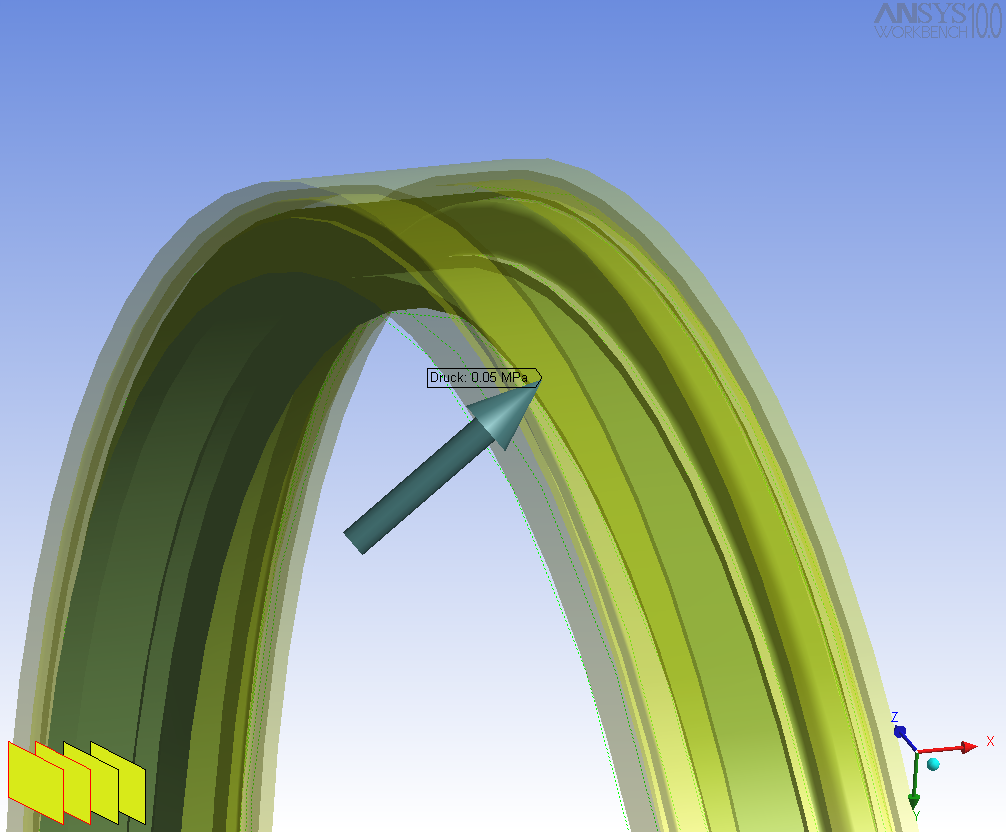

Durch Bauteiltranzparenz kann ich diese Flächen sehen, aber anwählen kann ich sie dann immer noch nicht. Wie das Teil auch drehe und zoome, ich komm nicht ran... noch ne Idee? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grobian
Mitglied
Dr.-Ing.
Beiträge: 16
Registriert: 15.07.2005
|
erstellt am: 29. Mai. 2007 13:00 <-- editieren / zitieren --> Unities abgeben: Nur für David80
Hallo, wenn Du eine Fläche davor (die sichtbar ist) selektierst, erscheint unten links eine Reihe von Quadraten. Diese steleln alle Flächen hinter dem Punkt dar, den Du im Modell angeklickst hast. Nun einfach die gewünschte Fläche dort anwählen (die Deckfläche auswählen, nicht vergessen). Fertig. Viele Grüße
Grobian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
David80
Mitglied
Student
Beiträge: 4
Registriert: 29.05.2007
|
erstellt am: 29. Mai. 2007 13:49 <-- editieren / zitieren --> Unities abgeben:
Danke auch für den Tipp, habe ich gerade versucht, klappt auch ganz gut, nur sind bei den Quadraten unten in der Ecke auch nicht alle Flächen dabei.
Sieht so aus, als schlägt ANSYS nur die direkten Nachbarn vor. Deswegen kann ich (glaub ich) auch nicht die kleinen verwinkelten Ecken markieren, da ich nicht einmal die Nachbarfläche bekomme. Habe fast alle Flächen bekommen, vielleicht kann ich damit schon was anfangen. Ich hoffe, das klappt dann auch bei komplett innenliegenden Flächen. nochmal Danke!
Bald bin ich Profi in ANSYS und kann euch bestimmt auch mal helfen...  Gruß, Dave Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
