Hallo!

Hat jemand eine Ahnung, wie ich eine Kreizylinderschale nur vertikal lagern kann (d.h. gelenkig, frei verschiebbar in radialer Richtung) ohne dass dabei Starrkörperbewegungen auftreten?
Ich beabsichtige später eine nichtlineare Beulanalyse zu machen, so dass ich auch keine Symmetriebedingungen ausnutzen möchte.
Hatte zunächst Versucht die Starrkörperbewegungen mir Federelementen (combin14) zu unterbinden, aber das hat leider nicht funktioniert...

Welche Möglichkeiten gib es noch?

Viele Grüße,
sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

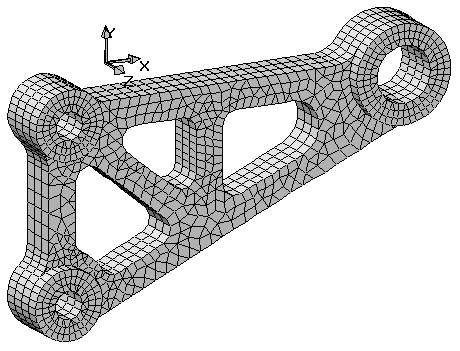

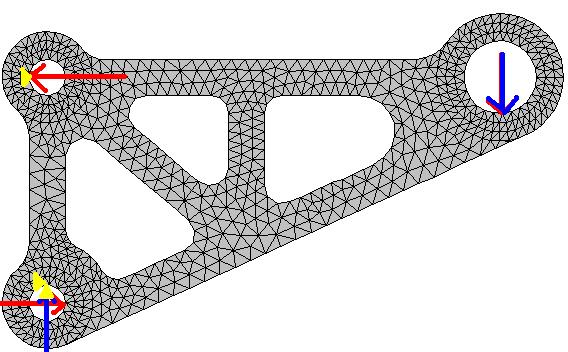

bsp.jpg bsp2.jpg

Hallo Sascha,
ich denke, Du musst anstelle der Lagerung Gegenkräfte anbringen und dann zusätzlich noch die Starkörperverschiebung durch entsprechnde vertikale Lagerung verhindern (siehe vereinfachtes Beispiel in der Anlage, mit Punktlasten).
Gruß Philipp

------------------
-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Philipp!
Vielen dank für Deine Antwort, aber das ist nicht der richtige Weg.
Wenn ich irgendwo Zwängungen (=Lager) oder lasten aufbringe wo sie nicht hingehören, dann habe ich ein anderes system!
Außerdem: welche gegenlasten soll ich aufbringen? das system muss im Gleichgewicht stehen, dh. die entsprechenden Gegenlasten sind Reaktionskräfte aus den Lagern!

gruß,sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wie liegt denn die schale im raum? und was willst du mit diesem modell abbilden?
mach doch einfach mal ne skizze, dann wird das problem bestimmt schnell gelöst!

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens!
Im Prinzip möchte ich zunächst mal eine Zylinderschale unter Axialdruck mit membrangerechter Lagerung rechnen. D.h.:
unterer Rand: nur vertikale Verschiebung gehalten, alle Rotationen frei.
Oberer Rand: frei

Da ich aber später (mit dem selben Modell) eine nichtlineare Beulanalyse machen möchte, will ich in 3D rechnen und auch keine Symmetrieeigenschaften ausnutzen.

Also hatte ich zunächst am unteren Rand alle Knoten in vertikaler und Umfangsrichtung gehalten. In radialer Richtung habe ich die Knoten mit COMBIN14 elementen fixiert, aber ANSYS gab immer eine Fehlermeldung raus (unabhängig von Federsteifigkeit). Andere Elemente wie z.B. LINK8 haben auch nicht funktioniert.

Eigentlich müsste mein Vorgehen funktionieren, da eine unedlich steife Feder wie ein Lager wirkt, aber das tut es irgendwie nicht.

viele Grüße,
sascha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo sascha,

und welche Fehlermeldung bekommst du denn?
ist es möglich einen screenshoot deines modells zu sehen?

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von snowo:

Im Prinzip möchte ich

---

Das ist wie Radio ERIWAN.

Ich möchte, ich hätte....

Warum machst Du nicht?
Und zwar das, was Jens dir vorgeschlagen hat.

Also, wenn ich bei einem dünnwandiges Rohr so eine Buckling Analyse mit COMBIN39 mache, dann erhalte ich so eine Fehlermeldung nicht und nach  3 Minuten habe ich ein Ergebnis.

Vielleicht redest du mal Klartext und sagst uns was du machst.

------------------
