Hallo,

ich habe hier 3 Bauteile, die ich gern zu einer Baugruppe verbinden möchte. Es handelt sich um eine Welle, Ring und einen Stift. Wie kann ich die am einfachten zueinander anordnen? Welle soll zentrisch in den Ring. Gibts da tricks? Mit nummrg, hatte ich bischer keinen erfolg.. wenn ich über modelling-> Move/modify gehe und KP auswähle, verzerrt Anys mir meine ganzen linien... ich müsste irgendwie alle linen, KP von der Welle zentrisch in den Ring bekommen...

[Diese Nachricht wurde von TobiasSchlosser am 23. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TobiasSchlosser
Mitglied
Student


Sehen Sie sich das Profil von TobiasSchlosser an!   Senden Sie eine Private Message an TobiasSchlosser  Schreiben Sie einen Gästebucheintrag für TobiasSchlosser

Beiträge: 39
Registriert: 29.09.2006

erstellt am: 23. Okt. 2006 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

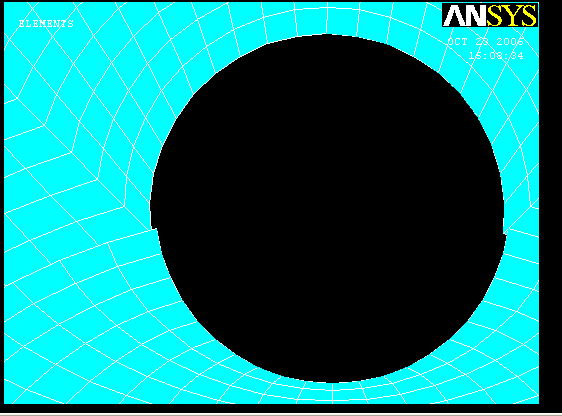

so, ich habe jetzt mal einiges probiert und das im Bild gezeigte ist mein bestes Ergebnis. Ich bekomme es aber nicht hin, dass Kante an Kante verschoben wird. Habe in dem Beispiel über Move/Modify Areas verschoben. Wie bekomme ich das genauer hin?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jens.Friedrich
Moderator
Dipl. -Ing.


Sehen Sie sich das Profil von Jens.Friedrich an!   Senden Sie eine Private Message an Jens.Friedrich  Schreiben Sie einen Gästebucheintrag für Jens.Friedrich

Beiträge: 1051
Registriert: 09.09.2005

ANSYS2021 R2

erstellt am: 24. Okt. 2006 11:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TobiasSchlosser 10 Unities + Antwort hilfreich

Abstand mit *get

bsp:
X1=KX(1)
Y1=KY(1)
X2=KX(2)
Y2=KY(2)

Verschieben der areas
???
agen
ARSCALE
???

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TobiasSchlosser
Mitglied
Student


Sehen Sie sich das Profil von TobiasSchlosser an!   Senden Sie eine Private Message an TobiasSchlosser  Schreiben Sie einen Gästebucheintrag für TobiasSchlosser

Beiträge: 39
Registriert: 29.09.2006

erstellt am: 25. Okt. 2006 21:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

So, dass mein Programm Fehler macht, liegt eindeutig daran, dass die Mittelpunkte der Geometrien nicht exakt im Nullpunkt liegen (x=0,y=0) Kann ich das irgendwie so machen, dass ich sage, der Mittelpunkt von Kreis A soll exakt bei x=0,y=0 liegen? Mir ist der Abstand um den es verschoben ist nicht bekannt...
