Hallo Leute,

mit dem Befehl /PSYMB,LAYR,n soll man die orientierung des jeweiligen Layers n sichtbar machen können. Hab dies schon mit shell99 und shell181 versucht. leider ohne erfolg. ich seh keine orientierung
Lustigerweise sieht man die orientierung wenn man eine fläche per meshtool vernetzt. nach /replot ist alles wieder beim alten
wer weiß wie es geht?

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

[Diese Nachricht wurde von Jens.Friedrich am 14. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

lt. Structural Guide | Chapter 13. Composites

13.1.4. Additional Modeling and Postprocessing Guidelines
sollte /PSYMB,ESYS die Orientierung anzeigen, nicht /PSYMB,LAYR

lt. Notes in Hilfe zu LAYPLOT und Hilfe zu /PSYMB ist's aber wie vorgefunden beschrieben.
------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Telefon +49 (0)2642 980409  Mo-Fr 9:00-18:00 Uhr durchgaengig
Dienstleistung in ANSYS  Simulation Berechnung - Digital Prototyping

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

mit /PSYMB,ESYS kann ich mir die Elementorientierung anzeigen lassen. Schichtelemente bestehen aber aus mehreren Schichten mit unterschiedlichen orientierungen.
Bsp
1 0°
2 45°
3 -45
4 90°

nach meinem verständnis plottet der befehl /PSYMB,LAYR,n die orientierung (der fasern) für den Layer n.
Wie gesagt: es funktioniert auch direkt nach dem vernetzen, aber danach sind die symbole wieder weg

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

siehe nochmal update obiger Beitrag. Wiederspruch Hilfe, zum. auf den ersten Blick.
ggf auch Notes unter Hilfe (Powergraphics unterstuetzt beide /SYMB Parameter nicht).

und (13.1.4. Additional Modeling and Postprocessing Guidelines)
'/PSYMB,ESYS displays the element coordinate system triad for
those elements whose default coordinate system has been changed'.

vielleicht finded's sich daraus.
------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Telefon +49 (0)2642 980409  Mo-Fr 9:00-18:00 Uhr durchgaengig
Dienstleistung in ANSYS  Simulation Berechnung - Digital Prototyping

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Frank,

Danke für deine Hilfe.

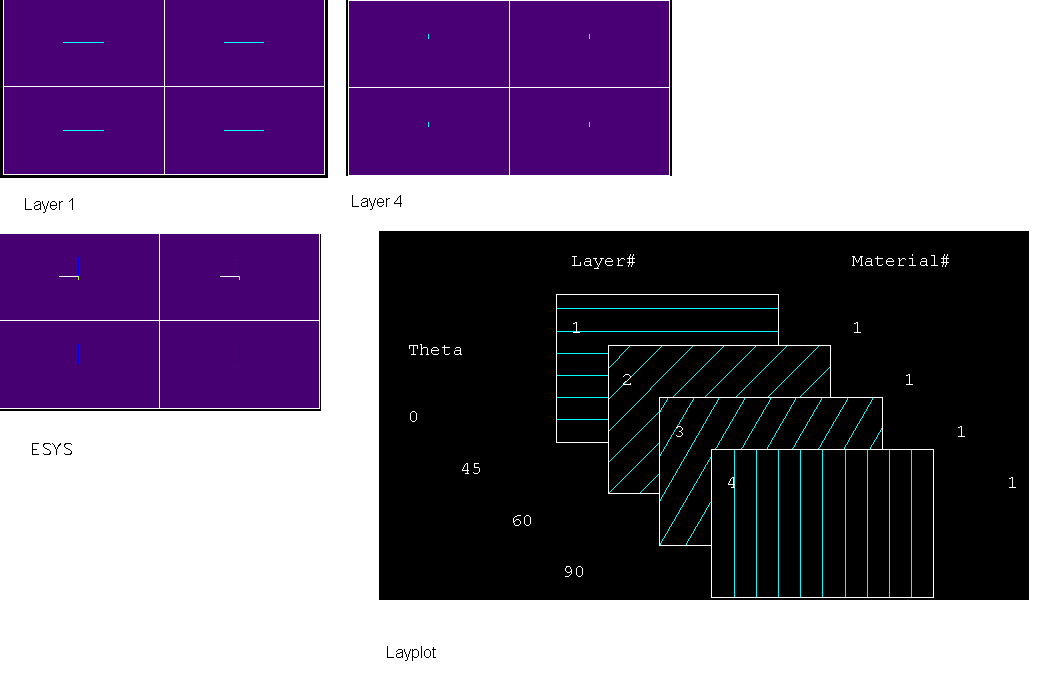

im Anhang habe ich mal die Ergebnisse für einen 4shichtigen aufbau zusammengefasst. Oben findet man die plots mit /PSYMB,LAYR,1 und /PSYMB,LAYR,4
dazu im vergleich unten den Layplot und den Plot des /PSYMB,ESYS,on
bleibt das problem dass die orientierungen (/PSYMB,LAYR,n) nur erscheinen wenn ich vernetze und dabei nur auf apply drücke. jeder weitere eplot lässt die symbole wieder verschwinden. das kann doch auch nicht in sinne des erfinders sein!

Gruss
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

[Diese Nachricht wurde von Jens.Friedrich am 14. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so aus dem Stand faellt mir dann nur /DEVICE,VECTOR,1 ein.

------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Telefon +49 (0)2642 980409  Mo-Fr 9:00-18:00 Uhr durchgaengig
Dienstleistung in ANSYS  Simulation Berechnung - Digital Prototyping

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ausm Stand richtig!!!!!!
Ach, Dankeschön!

Grüsse aus Dresden
Jens

------------------
Jens Friedrich
Institut für Leichtbau und Kunststofftechnik
TU-Dresden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wer sagt's denn.
Gruesse nach Dresden.

------------------
Gruesse,
Frank Exius
IFE Deutschland  www.ife-ansys.de
Telefon +49 (0)2642 980409  Mo-Fr 9:00-18:00 Uhr durchgaengig
Dienstleistung in ANSYS  Simulation Berechnung - Digital Prototyping
