Autor Thema:  schöneres regelmäßiges Netz?? (1175 mal gelesen)
scampi82
Mitglied



Sehen Sie sich das Profil von scampi82 an!   Senden Sie eine Private Message an scampi82  Schreiben Sie einen Gästebucheintrag für scampi82

Beiträge: 10
Registriert: 21.01.2006

erstellt am: 06. Feb. 2006 21:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo,

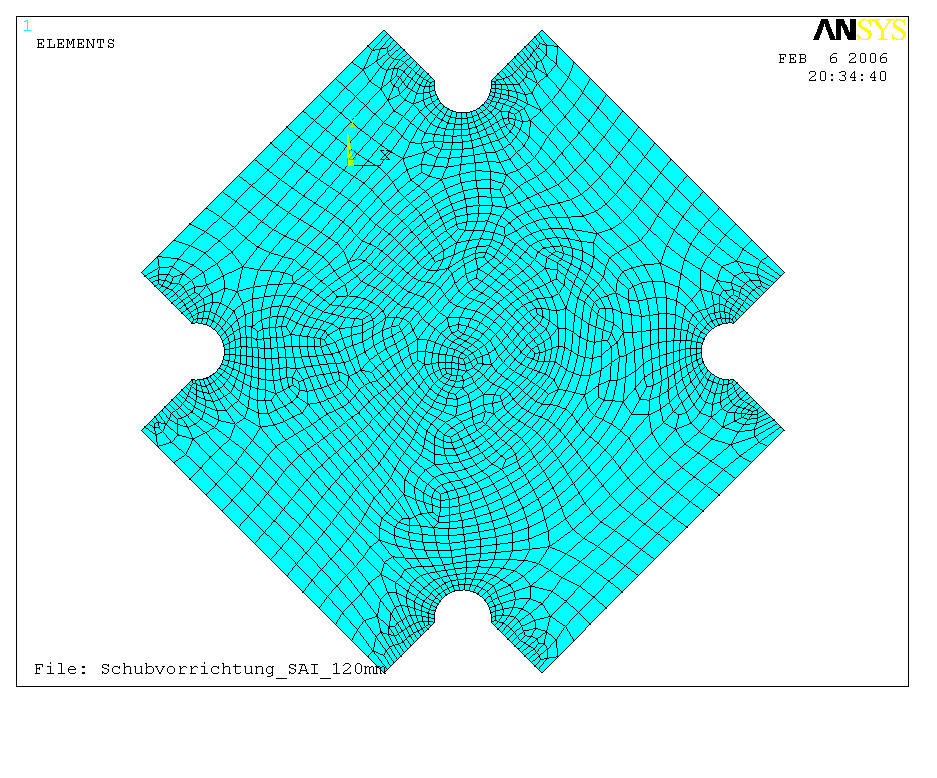

hat jemand ein Ahnung wie ich anstatt des sehr konfusen Netzes (Anhang: "Netz", Amesh, free) ein schönes homogenes Netz bekomme (Nur an den runden Ausschnitten angepasst sonst schönes gerades Raster)?

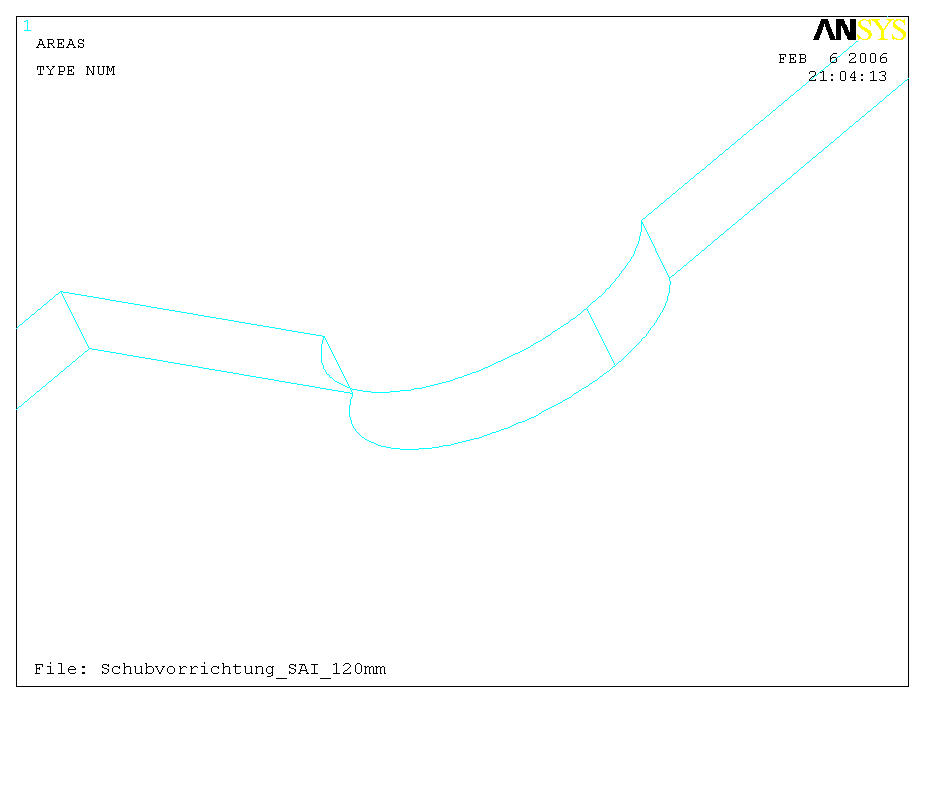

Kann sicherlich auch daran liegen, dass die Rundung beim Import (*.sat)(Anhang: "Rundung") geteilt wurde. Kann man die irgendwie wieder zusammenfügen? Mit aadd funktioniert es nicht =>(Fehlermeldung:...liegt nicht in einer Ebene..)

Gruß
André

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sören24
Mitglied
Bauteilprüfung und Berechnung


Sehen Sie sich das Profil von sören24 an!   Senden Sie eine Private Message an sören24  Schreiben Sie einen Gästebucheintrag für sören24

Beiträge: 102
Registriert: 30.07.2005

erstellt am: 07. Feb. 2006 17:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für scampi82 10 Unities + Antwort hilfreich

Hallo
du könntest mal versuchen in Ansys ein viertel oder ein achtel des Körpers 2D zu modellieren, das ganze mapped zu vernetzen und dann mit vext zu extrudieren. Als Elementtyp zum Vernetzen nimmt man dann MESH200 Elemente. Und für das Extrudieren dann den Elementtyp den du dem Körper zuteilen willst. Danach dann mal schauen ob du den Körper spiegeln kannst, wenn ich mich richtig erinnere müsste das gehen, ich weiß den Befehl nicht mehr. Die Fläche setzt du am besten aus Bögen uns Linien zusammen. Und fügst die dann zu einer Fläche zusammen.

Gruß Sören

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

scampi82
Mitglied



Sehen Sie sich das Profil von scampi82 an!   Senden Sie eine Private Message an scampi82  Schreiben Sie einen Gästebucheintrag für scampi82

Beiträge: 10
Registriert: 21.01.2006

erstellt am: 09. Feb. 2006 17:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

das wär vielleicht eine Möglichkeit, bin ich aber noch am probieren.

Wäre mir halt lieber, wenn ich das vorhanden Teil (aus einer SolidWorks-Baugruppe) nicht nochmal neu im Ansys konstruieren und ausrichten müsste. Gibts da eine Mögichkeit?
Warum kann ich die Oberfläche mit Vierecken (Shell63) meshen und als Volumen nicht mit Quadern (Solid45)?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sören24
Mitglied
Bauteilprüfung und Berechnung


Sehen Sie sich das Profil von sören24 an!   Senden Sie eine Private Message an sören24  Schreiben Sie einen Gästebucheintrag für sören24

Beiträge: 102
Registriert: 30.07.2005

erstellt am: 12. Feb. 2006 12:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für scampi82 10 Unities + Antwort hilfreich

die Frage kann ich leider auch nicht beantworten, aber vielleicht versuchst du es mal mit einem viertel Modell und vervielfältigst das dann in Ansys. Beim Vernetzen ist dann noch zu beachten das du die Körperkanten vorher mit ldiv teilst und dabei darau achtest das alle Teile so aufgehen das das Netz regelmäßig wird. Musst du mal ausprobieren.

Viel Erfolg
Sören

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
