Thema: Vernetzungsproblem von mehreren Volumen in Ansys (933 mal gelesen)
|
arni78
Mitglied
Dipl.-Ing. (FH) - Entwicklungsingenieur
   Beiträge: 23
Registriert: 06.07.2005 Ansys V11, Catia V5, ProE
|
erstellt am: 06. Jul. 2005 11:39  <-- editieren / zitieren -->   Unities abgeben:
Hallo Liebe Forennutzer, wir untersuchen ein Thermalproblem, bei dem ein Bauteil einer Baugruppe aufgeheizt werden soll (Berechnung: transient heat;
in der aktuellen Ansys Version nur im classic mgl, bis zur V.10 ist keine Zeit) Unser TEAM hat eine allgemeine Frage bezüglich der Vernetzung von mehreren zusammenhängenden Bauteilen einer Baugruppe.
Trotz CADFEM Lehrgang können wir bisher keine Lösung erhalten. Zu dem Problem: Wie bereits erwähnt, wird eine Baugruppe mit 9 Bauteilen aus einem CAD-System als .iges eingeladen (CAD-System ist nicht mit Ansys verbunden).

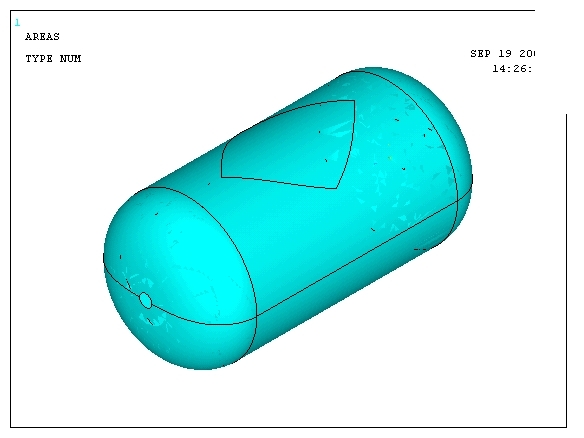

(Bild 1 ist ein vereinfachtes Modell aus 3 Bauteilen)
Wenn man nun über das Mesh-Tool vernetzt, kann man machen was man will, aber die Netze treffen sich nicht.
Genauer gesagt, liegen die Knoten zwischen den Bauteilen nicht direkt übereinander. (BILD 2 und 3)
Somit wäre dort, unserer Meinung nach, auch keine Übertragung von Kräften oder anderen Größen möglich. Gibt es einen Befehl, welcher die Knoten an den Bauteilen zusammenlaufen lässt? Oder funktioniert dies ausschließlich mit CONTACT-Elementen? Bei größeren, unübersichtlichen Bauteilen dürfte es dort sicherlich Schwierigkeiten geben, jedes Contact-Element einzeln einzufügen.
Zum Bsp läuft im Algor der Mesh einwandfrei. Mit wenigen Klicks. Wie ist das bei Ansys? haben wir was übersehen? Über hilfreiche Tipps wären wir dankbar. Mit freundlichen Grüßen
Arne B.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wosch
Ehrenmitglied V.I.P. h.c.
Elektrotechniker im Ruhestand
Beiträge: 2607
Registriert: 16.12.2004 Rechne zuerst ein Problem nach, für das Du eine analytische Lösung kennst.
|
erstellt am: 06. Jul. 2005 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für arni78
Die einzelnen Bauteile scheinen sich nicht zu kennen. Deshalb sind sie mit boolschen Operationen zu verbinden (zu verkleben). In ANSYS mit: vovlap,...
vglue,...Danach können sie vernetzt werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni78
Mitglied
Dipl.-Ing. (FH) - Entwicklungsingenieur
Beiträge: 23
Registriert: 06.07.2005 Ansys V11, Catia V5, ProE
|
erstellt am: 06. Jul. 2005 15:12 <-- editieren / zitieren --> Unities abgeben:
|
tex_er
Mitglied
Uni
Beiträge: 15
Registriert: 18.05.2005
|
erstellt am: 07. Aug. 2005 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für arni78
|
arni78
Mitglied
Dipl.-Ing. (FH) - Entwicklungsingenieur
Beiträge: 23
Registriert: 06.07.2005 Ansys V11, Catia V5, ProE
|
erstellt am: 28. Sep. 2005 12:15 <-- editieren / zitieren --> Unities abgeben:
hallo... also als einfach hinweis: man muss bereits in ProE die relative genauigkeit auf 1E-6 stellen und die einzelenen bauteile dann regenerieren. dann dürfte der import als .iges-file auch nicht mehr so schwierig sein bzw die anwendung des GLUE- befehls. eventuell sollte man noch die reinfolge der bauteile variieren, die man mit GLUE zusammenfügen möchte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
