Liebe CAD-Crew!

Ich bräuchte mal eure Hilfe!
Ich möchte einen Schlüssel mit einem 3D-Scanner (3Shape D700 aus dem Dentalbereich) einscannen. Mein Scanbereich des Scanenrs ist alelrdings kleiner als mein Schlüssel. Ich wollte ihn deshalb mit 3 Scans in verschiedenen Lagen einscannen.

Mein Problem ist, ich habe nun 3 Stl-Dateien(teile des Schlüssels, die sich überlappen) vorliegen und möchte diese wenn möglich automatisch in einem Cad programme automatisch zu dem ganzen Schlüssel zusammenfügen/matchen  lassen.

Könnt ihr mir einen Tip geben mit welchem Programm und wie das möglich ist?!

Vielen Dank

goldfinger.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eine Möglichkeit wäre der Download von GOM-Inspect (kostenlos).

Dann die Teile importieren über File --> Import --> File
mit Strg alle Bauteile markieren und dann:
Operations --> CAD --> Actual mesh to CAD
und abspeichern über:
File --> Export --> Mesh --> STL

Ich kann allerdings nicht garantieren, daß es mit deinen Teilen funktioniert. Bei STL ist es immer recht kompliziert, die nachträglich zu bearbeiten. Besonders bei gescannten Daten passen die Anschlußflächen natürlich nicht genau aufeinander.

Eventuell könntest du auch mit dem Sammeln der Außenflächen einen neuen Körper erzeugen. Das Gom-Programm ist recht gut beim Selektieren von Flächen und kann auch die Struktur etwas verändern.

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Soweit funktioniert das mit dem programm, dass ich die einzelnen dateien einfügen kann, allerdings sind diese verschieden ausgerichtet und ich bekomms nicht hin diese gleich auszurichten...

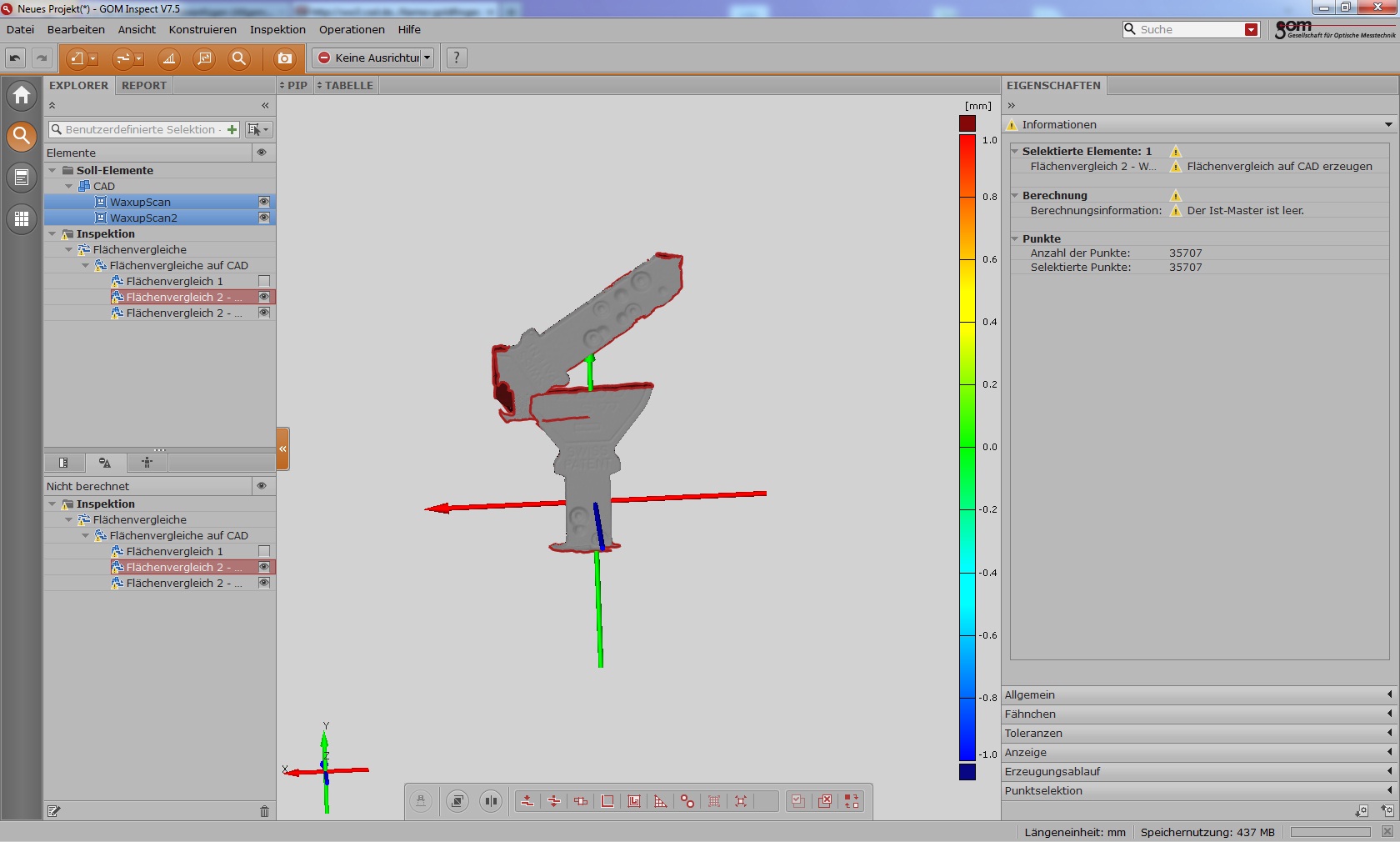

habe mal nen screenshot angehängt

Danke schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist mit GOM extrem schwierig, ich habe es jedenfalls auch nicht hinbekommen.
Die Positionierbefehle unter "Operations" und "Alignment" sind ja normalerweise dafür gedacht, zu vergleichende Bauteile übereinanderzulegen.

Wahrscheinlich ist es gar nicht möglich, die Teile gezielt zu bewegen, alleine auch schon deswegen, weil keine Referenzpunkte vorhanden sind, wie zum Beispiel Kanten und Mittelpunkte.


Eventuell könnte ein Ausrichten funktionieren wenn du die Bereiche markierst, die an beiden Einzelteilen vorhanden sind. Die Selektierbefehle sind unten die roten Knöpfe. Und dann könnte ein Best-Fit nur über die ausgewählten Flächen funktionieren.

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das funktioniert leider nicht so wirklich.
Aber danke schonmal

Hat denn jemand ne Idee, wie ich mein Problem mit irgendeinem anderen CAD-Programm lösen könnte?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von goldfinger.:
Das funktioniert leider nicht so wirklich.
Aber danke schonmal

Hat denn jemand ne Idee, wie ich mein Problem mit irgendeinem anderen CAD-Programm lösen könnte?

---

Hallo Goldfinger

Ich hätte da eine goldige Idee:

Versuche es mit SpaceClaim. Du kannst die STL-Files in Solids wandeln.
Rechte Maustaste "Maschen in Volumenkörper wandeln" und einfach verschieben, drehen usw.

Gruss

Robert
www.partech.ch
