Thema: Fahrradbremse-Kniehebelbremse (7254 / mal gelesen)
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 14:25 <-- editieren / zitieren --> Unities abgeben:
Hallo alle zusammen Nach langer Suche bin ich auf eure Seite gestoßen und hoffe, dass ich hier Hilfe finden kann. Ich studiere an der FH und im Fach Technisches Zeichnen haben wir eine Hausarbeit bekommen, worin wir eine Kniehebelbremse konstruieren müssen. Leider habe ich überhaupt gar keine Vorstellung wo und wie ich anfangen soll, wie ich vorzugehen habe, auf was ich alles achten muss denn letztendlich muss das Teil am Ende auch funktionieren. Für jede Hilfe wäre ich sehr dankbar Grüße Charlie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11571 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 09. Mai. 2017 14:52 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 14:58 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11571 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 09. Mai. 2017 15:05 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 15:12 <-- editieren / zitieren --> Unities abgeben:
hab jetzt ein bild hinzugefügt hoffe man kann es erkennen. so in etwa soll es ausschauen aber wir sollen ein eigenes konstruieren. das auf dem bild ist von einem studenten aus dem letzen semester , was der prof uns einfach zeigen wollte als beispiel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 15:16 <-- editieren / zitieren --> Unities abgeben:
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 15:21 <-- editieren / zitieren --> Unities abgeben:
|
Hohenöcker Ehrenmitglied V.I.P. h.c. Ingenieur
Beiträge: 2389 Registriert: 07.12.2005 Inventor 2023 Ich mag beide Arten von Musik: Country und Western! S-Fanclub
|
erstellt am: 09. Mai. 2017 15:35 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Na, dann mach Dich schlau! Fährst Du selber Fahrrad? Sonst fachsimple mal mit einem Radsportler oder Fahrradhändler! ------------------ Gert Dieter Andere denken nach, wir denken vor. Udo Lindenberg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher
Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 09. Mai. 2017 15:42 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 15:51 <-- editieren / zitieren --> Unities abgeben:
hab jetzt die komplette aufgabenstellung hochgeladen damit es klarer wird was verlangt ist (hoffe man kann es gut genug erkennen) Die lösungsvariante 3 wurde mir zugeteilt, die ich erarbeiten muss. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Xantes Ehrenmitglied
Beiträge: 1695 Registriert: 22.07.2001 Intel(R) Xeon(R) CPU E5-1620v2 @3.70GHz 32GB HS Windows 10 Professional Quadro K2000D mit zwei Monitoren (2x27") 2x SSD SATA III 512 GB Premium<P>Inventor 2021
|
erstellt am: 09. Mai. 2017 16:11 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Wir können dich nicht ausbilden, du musst schon tätig werden und wenn Korrekturen möglich sind, dann wird sicher einer anspringen, aber ohne jegliche Vorleistung deinerseits ist dein Wunsch etwas "bequem"! Also, fange an! Gruß, Uwe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 16:15 <-- editieren / zitieren --> Unities abgeben:
reg dich ab Mensch Uwe! ich will tipps haben und keine fertigen zeichnungen. ich muss um sinnvolle beiträge bitten, um beitrage wie ich am besten vorgehen kann oder ob ihr vllt ein paar gute internetseiten kennt wo man sich schlau machen kann, ihr seid doch die Spezialisten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 16:18 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von Charlie92: hab jetzt die komplette aufgabenstellung hochgeladen damit es klarer wird was verlangt ist (hoffe man kann es gut genug erkennen)Die lösungsvariante 3 wurde mir zugeteilt, die ich erarbeiten muss.
Erster Rat: Lerne, Bilddateien in der richtigen Orientierung zu erstellen, dann tun sich Hilfsbereite hier deutlich leichter. Zweiter Rat: Wie auch immer Du die Sache angehen willst, nimm das Werkzeug das Du am besten beherrschst. Nimm nicht CAD, wenn Du in dessen Anwendung ungeübt bist. Zeichne liebe mit der Hand. Die allerersten Schritte solltest Du jedenfalls per Hand(Skizze) machen. Nur sehr geübte CADler sind so gut drauf, dass sie schon im CAD "denken" können. Dritter Tipp: Reg Dich ab. Es wird Dir, ganz wie Uwe schrieb, hier niemand die konkrete Arbeit abnehmen. Den Tipp mit dem Googeln nach einschlägigen Stichworten brauch ich Dir wohl nicht geben. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 09. Mai. 2017 18:17 <-- editieren / zitieren -->
Ich hab das mal mit einschlägigen Stichworten versucht Leo und bin immer wieder bei Rollstühlen gelandet die Kniehebel Bremsen verwenden. Aber ich denke nicht, daß es das ist was der Charlie wirklich sucht? ------------------ LG Max |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 18:54 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 18:57 <-- editieren / zitieren --> Unities abgeben:
ja habe ich , aber ich bin mir nicht zu 100% sicher ob es dasselbe ist. ich muss eine kniehebelbremse entwerfen und vom bremsmechanismus her ist die bisschen anders glaube ich. deswegen frag ich morgen den proff. vielen dank für die vielen beiträge, ich hoffe das ich des irgendwie hinkrieg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 19:05 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92

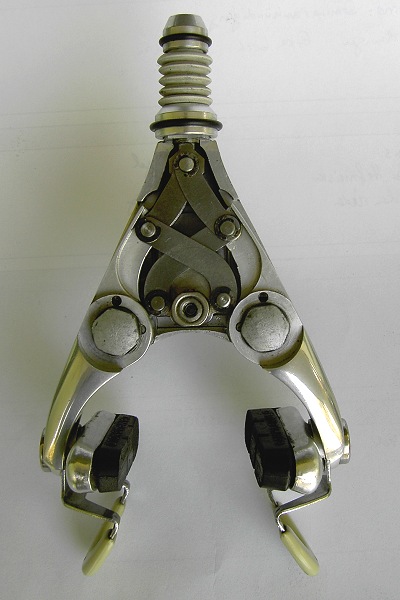

In einem deiner hochgeladenen Bilder ist so eine Konstruktion zu sehen. Etwas klobig für eine Fahrradbremse, aber doch nach dem gewünschten Wirkprinzip. Umgekehrt ist das was Sascha oben verlinkt hat eine extrem überfeinerte Ausführung des Gewünschten. Also hast Du jetzt zwei Extremausführungen, und kannst wahlweise die eine oder die andere nahezu direkt übernehmen, oder jede beliebige dazwischen liegende Lösung. Ich kenn ja jetzt weder Dein Alter noch Deine Vorbildung, aber die Lösungsvorschläge bisher sollten doch reichen die technische Phantasie ausführlich anzuregen. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 19:10 <-- editieren / zitieren --> Unities abgeben:
der beitrag von sascha war auch sehr hilfreich nur denke ich mir(als anfänger) haben mehrere dasselbe thema bekommen: schaut dann am ende nicht alles ziemlich genau gleich aus?? wenn 10 leute dieselbe bremse entwerfen, dürfte es doch keine großen unterschiede geben oder täusche ich mich da gewaltig? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26122 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 09. Mai. 2017 19:33 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Man kann in dieser (technischen) Welt kaum mehr was komplett neu erfinden, es war alles schon mal da. Und ausgerechnet das Thema Fahrrad ist so stark mit Erfindungen und Patenten angereichert wie kaum ein anderes sonst. Also, es wäre eine absolute Meisterleistung dazu was komplett Neues zu erfinden. Erwartet ja auch Niemand (oder steht das irgendwo in den Vorgaben?) Es ist schon schwierig genug, eine halbwegs brauchbare, funktionierende Lösung auszuwählen und diese dann sorgfältig auszuarbeiten. Zufällige Ähnlichkeiten mit etwas Vorhandenem sind unabwendbar. Eure Vorgaben sind immerhin exotisch genug dass Du Dir nicht beim nächstbesten Fahrrad was abschauen kannst. Wenn 10 Leute nach obigen Vorgaben was entwerfen und es kommt 10x dieselbe Lösung raus, ist ebendiese Lösung wahrscheinlich gut, oder gar die beste. Oder Ihr habt geschwindelt. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11571 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 09. Mai. 2017 20:28 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Guten Abend, wenn du ein sehr verständlichen Text zur Konstruktionslehre lesen willst, denn kann ich Dir wärmsten folgendes empfehlen: Heft1 und Heft2 - Alber Layer "Maschinenkonstruktionslehre" ist zwar vom Jahre 1963 und wirst du vermutlich nur über die Fernausleihe bekommen, aber da hat ein Praktiker geschrieben so schön. herzlich Sascha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 09. Mai. 2017 20:43 <-- editieren / zitieren -->
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 09. Mai. 2017 20:52 <-- editieren / zitieren --> Unities abgeben:
|
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11571 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 10. Mai. 2017 05:51 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
heute Nacht ist mir folgende Idee gekommen nimmst dieses Bild: dann nimmst du Dir ein Blatt papier und zeihnest den Querschnitt des Rades und diese Zange rein. Nun musst du die Abstände anpassen und die Drehpunkte irgendwie am Rahmen befestigen. Das lustige daran ist, du kannst ein Gelenk in der Mitte des Lenkrades ein bauen und somit den Hebel betägiten. Also wenn du Bremsen willst, musst du nur beide Hälfte des Lenkrades schwenken Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
muellc Ehrenmitglied V.I.P. h.c. ICT Specialist
Beiträge: 3501 Registriert: 30.11.2006 Inventor 2017.4.12 64 bit Windows 10 Enterprise 64 bit 3DEXPERIENCE R2016x -------------------- HP Z-Book 15 G4 32 Gig Ram NVIDIA Quadro M2200 2x HP E243i
|
erstellt am: 10. Mai. 2017 06:33 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 10. Mai. 2017 06:37 <-- editieren / zitieren --> Unities abgeben:
|
RolandD Mitglied
Beiträge: 558 Registriert: 07.01.2005 i7-9700k 32GB DDR4-RAM Nvidia RTX 2060 SSD 970 m.2 Win10-64 (21H2) AIP 2020.3 Dell U3417W
|
erstellt am: 10. Mai. 2017 08:30 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von Charlie92:ich zeichne es ab und frag den prof wie er das findet [/i]
Dann sieht er jedenfalls gleich, dass du die Aufgabenstellung nicht verstanden hast! In deinem eigenen Bild tzzzz.jpg ist doch der Einbauraum für eine Scheibenbremse festgelegt. Wieso willst du dann eine Felgenbremse konstruieren? Dieser Thread wird ja fast eine 1:1 Kopie von dem Klassiker Scherenhubtisch hier. Hoffentlich ist dein Professor nicht Prof. Wyndorps, denn der hat ja die "no How"-Gruppen schon im März 2010 vorhergesagt - und er hat leider Recht... ------------------ Gruß Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
I.Petrowa Mitglied
Beiträge: 58 Registriert: 09.05.2017
|
erstellt am: 10. Mai. 2017 09:04 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Guten morgen zusammen, ich habe mich zwar gerade erst angemeldet, würde jedoch gern etwas dazu schreiben. In der Skizze ist ein Mass von 13mm eingetragen. Abstand Felge zur Bremsscheibe. Auch ist nur eine Speiche eingezeichnet, eben die Innenspeiche. Für die Aussenspeiche ist gar kein Bauraum vorhanden, weil sie mit dem Träger der Bremsscheibe kollidieren würde. Importiert man deine Skizze und vergrößert sie, kann man sehen das die Speiche eine Winkel von ca. 6,7 - 7,9° hat. Hier würde sich dann ein Felgendurchmesser von 16" bzw 19" gerundet ergeben. Ich habe deine Skizzenmasse mal auf ein 1:1 Modell eines 26" Laufrades übertragen, siehe selbst. Es wäre angeraten hier die Hilfen anzunehmen und erst einmal die Skizze 1:1 in drei Ansichten per Hand zu zeichnen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Xantes Ehrenmitglied
Beiträge: 1695 Registriert: 22.07.2001 Intel(R) Xeon(R) CPU E5-1620v2 @3.70GHz 32GB HS Windows 10 Professional Quadro K2000D mit zwei Monitoren (2x27") 2x SSD SATA III 512 GB Premium<P>Inventor 2021
|
erstellt am: 10. Mai. 2017 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Du hast doch eine vollständige Lösung vom letzten Semerster. Jetzt nimm das Beispiel und ändere es ab, so dass eine neue Variante entsteht. Natürlich muss man wissen, was ein Prinzip ist! Male also das Prinzip auf und gebe den Teilen eine neue Dimension. Dazu gehören z.B. Länge, Breite und Höhe oder Lage usw. Ändere die Parameter und es ergibt sich eine neue Lösung. Was ist das Problem? Du erkennst doch hoffentlich in dem Beispiel alle Elemente der Lösung? Kannst du eine Zeichnung lesen? Identifiziere jedes Teil, wozu ist es, was macht es, warum ist es so und nicht anders, was passiert, wenn man es anders macht? Immer dabei das Prinzip im Kopf vor Augen! Beispiel: Pos. 14 ist eine Schraube, ein Verbindungselement, es verbindet Teil 4 mit Teil 2. Warum ist es notwendig? Weil Teil 4 und 2 getrennt sind. Man könnte diese Teile auch zu einem vereinigen. Dann braucht man die Schraube nicht mehr, kann aber möglicherweise nicht mehr Teil 11 montieren? Teil 11 scheint die Bremsbacke zu sein, wechselbar über die Schraube 12. Dafür gibt es aber immer Varianten. Davon mal abgesehen, die Unterlagen des Professors sind nicht korrekt! Unklare Begriffe, unklare Funktionen und unklare bildliche Darstellungen. Eine ordentliche Begriffsbestimmung steht immer am Anfang! Was ist eine Schwimmsattelbremse? Was ist eine Sattelbremse? Was ist eine Bremse? Was ist ein Bremsbelag? Was ist eine Scheibe? Was ist ein Schwimmsattel? Welche Schnittstellen sind funktionell? z.B. Schnittstelle zwischen Teil 10 und Teil 3 . Welche Schnittstellen sind montagebedingt? z.B. Schnittstelle zwischen Teil 4 und 2. Welche Elemente hat die Bremse mindestens noch? Die Bezeichnungen in der Stückliste sind irreführend. Deshalb zuerst das Prinzip, am Prinzip alle Elemente kennzeichnen mit Name und Definition, was sie machen! Wenn das Prinzip klar ist, dann kann man Varianten für jedes Element sich ausdenken. Das Beispiel ist eine Variante!
[Diese Nachricht wurde von Xantes am 10. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11273 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 10. Mai. 2017 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Vorsicht OT! Zitat: Original erstellt von I.Petrowa: ich habe mich zwar gerade erst angemeldet
unser alter Bekannter, diesmal aus Phoenix/Arizona ------------------
------------------ Der Clown ist die wichtigste Mahlzeit am Tag. [Diese Nachricht wurde von nightsta1k3r am 10. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9332 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 10. Mai. 2017 13:43 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
RolandD Mitglied
Beiträge: 558 Registriert: 07.01.2005 i7-9700k 32GB DDR4-RAM Nvidia RTX 2060 SSD 970 m.2 Win10-64 (21H2) AIP 2020.3 Dell U3417W
|
erstellt am: 10. Mai. 2017 14:54 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von I.Petrowa: ...In der Skizze ist ein Mass von 13mm eingetragen. Abstand Felge zur Bremsscheibe. Auch ist nur eine Speiche eingezeichnet, eben die Innenspeiche. Für die Aussenspeiche ist gar kein Bauraum vorhanden, weil sie mit dem Träger der Bremsscheibe kollidieren würde.
Herzlich willkommen im Forum - Vortex bist du das?? Super Darstellung der Nabe mit Speichen, aber deine Bremsscheibe ist auf der falschen Seite. Prüf nach einmal die Vorgabe. Weshalb hast du die Bremsscheibe innerhalb der Speichen gesetzt? Und natürlich geht es hier nur um eine Prinzip-Skizze der Vorgabe, nicht um eine millimetergenaue Konstruktion.
------------------ Gruß Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred Gündchen Ehrenmitglied V.I.P. h.c. SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau
Beiträge: 2410 Registriert: 08.03.2008 IV seit den 5.3Er aktuell den 2014Ner WIN7pro-64bit SP das jeweils aktuelle
|
erstellt am: 11. Mai. 2017 09:09 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von I.Petrowa: ...In der Skizze ist ein Mass von 13mm eingetragen. Abstand Felge zur Bremsscheibe...
Ob damit die Felge gemeint ist, IMHO, nicht eindeutig zu erkennen. Könnte auch der Reifen sein. Mein Tipp, nicht rumrätzeln lieber nachfragen(!). ------------------ In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen
---------------- Manfred Gündchen www.guendchen.com [Diese Nachricht wurde von Manfred Gündchen am 11. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 11. Mai. 2017 09:59 <-- editieren / zitieren -->
Guten Morgen Manfred, meine bescheidene Meinung: Ich denke, ob es nun die Felge oder der Reifen wäre der da mit 13mm Abstand angegeben ist, ist völlig unwichtig. Denn weder an der Felge, noch am Reifen würde ein Bremszangenhalter kollidieren, weil der doch gar nicht so weit nach außen reicht. Wichtig wäre der tatsächliche Abstand der zwischen den Speichen bis zur Bremsscheibe zur Verfügung wäre, und zwar im Bereich 1. der Bremsfläche der Bremscheibe und 2. im Bereich der M8 Befestigungspunkte wo der Bremssattel montiert werden soll. Ich hoffe es wurde verstanden was ich meine? Auf alle Fälle scheint da nicht sehr viel Platz vorhanden zu sein. ------------------ LG Max
[Diese Nachricht wurde von Max Michalski am 11. Mai. 2017 editiert.] |
Ex-Mitglied
|
erstellt am: 11. Mai. 2017 19:12 <-- editieren / zitieren -->
So wie im beigefügten Bild müßten der vorhandene Bauraum im Grunde aussehen! Und ja ich weiß, daß man hier eine hydraulische Bremse sieht. Um so schwieriger wird es wohl dann bei einer Mechanischen Bremse sein die dann noch über Kniehebel zum bremsen gebracht werden soll. Und das bei dem Bauraum in der Vorlagenzeichnung des Aufgabenstellers. Irgendwas stimmt an der Aufgabe bzw. an der Vorlagenzeichnung http://ww3.cad.de/foren/ubb/upl/C/Charlie92/tzzzz.JPG doch nicht. ------------------ LG Max [Diese Nachricht wurde von Max Michalski am 12. Mai. 2017 editiert.] |
I.Petrowa Mitglied
Beiträge: 58 Registriert: 09.05.2017
|
erstellt am: 11. Mai. 2017 23:49 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Hallo Manfred, hallo Max, die Frage ob es sich um einen Reifen oder gar eine Felge handelt stellt sich gar nicht. Weil? Ja weil ein Mass angegeben ist. Gleichwohl könnte man die Frage stellen nach: "Dunlop, Michelin oder gar ein Avon!?" Hat also gar nichts mit der Aufgabe zu tun! Ein weiteres Bild lieber Max, welches nichts anders zeigt als jenes welches ich schon (ohne Bremssattel) beigetragen habe, löst die Aufgabe auch nicht... Findig wäre es gewesen, mich nach der Felgenbreite oder der Breite des Reifens zu fragen (auch Manni hätte da sinnig nach fragen können) Die von mir gezeigte Felge ist symetrisch 10mm schmaler als das skizzierte Pedant. Also die Bremsscheibe nach meinem Bild 5mm nach aussen... Ups.. dennoch im Flansch... Ich hatte ja schon einmal angeregt, einfach einmal die Skizze zu laden, maßstabgerecht anzupassen und die Masse mal aufzunehmen. Da benötigt es sicherlich keinerlei Nachfragen mehr... Für Manfred: Es gibt für die jeweiligen Reifen ein Mindestmaß für die Felge welches einen sicheren Sitz gewährleistet. Sollte das Mass 13mm die Reifenflanke betreffen, lässt sich somit die Felgenbreite ableiten. Also auch der Speichenwinkel usw... Für Max: Die Aufgabe soweit zu lesen, lässt jeden Spielraum zu! Trage bzw. lade mal wie von mir angeregt, die Skizze und konstruiere das mal. Einfach mal Lego ohne Anspruch. Da ist wie du schon beschrieben hast, selbst für Hydraulik wenig Platz. P.S. Für den Fragesteller! Die Aufgabe ist adäquat lösbar. Was zu hinterfragen wäre, ist die Bremsleistung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred Gündchen Ehrenmitglied V.I.P. h.c. SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau
Beiträge: 2410 Registriert: 08.03.2008 IV seit den 5.3Er aktuell den 2014Ner WIN7pro-64bit SP das jeweils aktuelle
|
erstellt am: 12. Mai. 2017 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Der Winkel den eine Speiche zwischen Flansch an der Nabe und Felge bildet hängt, nur vom Durchmesser des Reifens, bzw der Felge, dem Durchmesser des Speichenflansches und dem Abstand des Speichenflansches auf der Nabe ab. Und ob Vorder- oder Hinterrad betrachtet wird! Also wie in der Draufsicht der verschiedenen hier gezeigten Bilder. Dieser Winkel wird in der nachfolgenden Betrachtung von mir als "Speichenwinkel" bezeichnet. "Nur mal so" für Interessierte. Die Fahrradindustrie hat sich weitestgehen auf feste Maße für die Achsweite, das Maß zwischen den Ausfallenden, an Vorder und Hinterrad geeinigt. Die Achse am Vorderrad ist schmaler/kürzer. Die Speichenflansche an der Nabe sind symmetrische ausgeführt. Ebenso der Einbau der Speichen. Am Hinterrad wird es breiter aber asymetisch, weil das Ritzelpaket auf der einen Seite mehr Platz benötigt. Aus Stabilitätsgründen wird auf der dem Ritzelpaket gegenüber liegenden Seite, aber ein möglichst großer Abstand des Speichenflansches zur Radmitte gewählt. Deshalb werden unterschiedlich lange Speichen je Seite verbaut. Weiters ergibt sich durch die gewählte Anzahl der Speichenkreuzungen eine gekrümmte Linie der Speiche, durch das "Einschnüren" der kreuzenden Speichen. Radiale Einspeichung, bei der das Nabenspeichenloch dem der Felge in dieser Ebene gegenüberliegt, außer acht gelassen - das ist, IMHO, eine Spezialanwendung. So einfach läßt sich der "Speichenwinkel" im bebildertem Beispiel also nicht bestimmen! Wenn mehr Daten bekannt wären, ist das aber, IMHO, einfachste Geometrie um den Winkel zu bestimmen(!). Wer's nicht hinkriegt einfach mal in ein altes Geometriebuch der Mittelstufe schauen... Darum geht es, IMHO, bei der Aufgabenstellung auch nicht. Der Bauraum ist aber, IMHO, weitestgehend genau genug beschrieben. Und die Bremskraft hängt, IMHO, von der Summe der Hebelverhältnisse und den Reibbeiwerten ab, aber auch darum geht es, IMHO, bei der Aufgabenstellung nicht. ------------------ In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen ---------------- Manfred Gündchen www.guendchen.com [Diese Nachricht wurde von Manfred Gündchen am 12. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hohenöcker Ehrenmitglied V.I.P. h.c. Ingenieur
Beiträge: 2389 Registriert: 07.12.2005 Inventor 2023 Ich mag beide Arten von Musik: Country und Western! S-Fanclub
|
erstellt am: 12. Mai. 2017 09:15 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von Manfred Gündchen:
Radiale Einspeichung, bei der das Nabenspeichenloch dem der Felge in dieser Ebene gegenüberliegt, außer acht gelassen - das ist, IMHO, eine Spezialanwendung.
Ein Drehmoment von Ritzelblock oder Scheibenbremse kann nur übertragen werden, wenn die Speichen mehr oder weniger tangential zur Nabe laufen. Radial eingespeicht werden daher sinnvollerweise nur Vorderräder mit Felgenbremse. ------------------ Gert Dieter Andere denken nach, wir denken vor. Udo Lindenberg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred Gündchen Ehrenmitglied V.I.P. h.c. SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau
Beiträge: 2410 Registriert: 08.03.2008 IV seit den 5.3Er aktuell den 2014Ner WIN7pro-64bit SP das jeweils aktuelle
|
erstellt am: 12. Mai. 2017 09:22 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Moin Dieter. Da bin ich ganz bei Dir, aber laß' uns den Ausflug in die weite Welt der Fahrradtechnik hier abbrechen. Dazu könnte ein eigener Bereich hier im Forum zu geöffnet werden. Im www gibt's aber sicher schon genug dazu... In disem Sinne, beste Wünsche Manfred [Diese Nachricht wurde von Manfred Gündchen am 12. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Wyndorps Ehrenmitglied V.I.P. h.c. Ingenieur
Beiträge: 4586 Registriert: 21.07.2005
|
erstellt am: 12. Mai. 2017 09:43 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von RolandD: ... Hoffentlich ist dein Professor nicht Prof. Wyndorps, denn der hat ja die "no How"-Gruppen schon im März 2010 vorhergesagt - und er hat leider Recht...
Nein ist er definitiv nicht, sondern offensichtlich der Kollege Prof. Eisele. Ich frage mich nur, ob Charlie92 eine Genehmigung von ihm hatte, Vorlesungsinhalte und Aufgabenstellungen abzufotographieren und im Internet zu veröffentlichen. Vielleicht sollte ich ihn einfach mal anrufen? Ich wollte immer schon mal wissen, wie die Kollegen mit dem zunehmenden Mitschneiden von ihren Veranstaltungen umgehen. ------------------ ---------------- "Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist." (Stanislaw Jerzy Lec) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11571 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 12. Mai. 2017 10:03 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
aber warum werden die Vorlesungen nicht immer gestreamt? Ich hätte Bedarf an Maschinenelementevorlesung und Strömungssimulation. Wäre auch gern bereit 10€ je Vorlesungsstream zu zahlen. [Diese Nachricht wurde von freierfall am 12. Mai. 2017 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
I.Petrowa Mitglied
Beiträge: 58 Registriert: 09.05.2017
|
erstellt am: 12. Mai. 2017 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Hallo Manfred, der Speichenwinkel hängt leider "nicht" vom Durchmesser des Reifen ab, jedoch schon vom Aufbau des Laufrades und seinen Komponenten. Wenn schon, dann doch bitte sachlich bleiben. Nabenbreite hat auch nichts mit dem Speichenwinkel zu tun. Wozu auch? Da hätten wir die verschiedenen Flanschhöhen, Abstand der Flansche zur Symetrieebene des Rades, Winkel der Flansche zur Symetrieebene, Kreisdurchmesser der Speichenbohrungen und noch ein paar andere Kleinigkeiten, z.B. Ausführung und Senkung der Bohrung und eventueller Unterlage von Unterlegscheiben, oder gar der Kröpfungswinkel der Speiche selbst. Dann hätten wir noch die Speichenlängen, radial u/o 2- fach, 3- fach oder gar 4- fach Kreuzungen, Kombinationen, Sonderspeichenmuster (Muster) lassen wir mal ganz aussen vor. Dann kommt noch hinzu, wo die Punzungen an der Felge angebracht wurden... Und dann noch die Länge und Ausführung des Speichennippels... Der Fragesteller kann sich per PM bei mir melden, habe das Teil fertig :-)) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Roland Schröder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13408 Registriert: 02.04.2004 IV 2024
|
erstellt am: 12. Mai. 2017 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Bei dem Kniehebel ist aber das Problem, dass die Kraftübersetzung bei Annäherung an die gestreckte Lage übermäßig ansteigt. Wenn man nun mit einem solcherart eingespeichten Rad über eine Weiche fährt und dabei den Kniehebel durchzieht, so dass die Bremse blockiert, was passiert dann? Nimmt dann der Meniskus Schaden oder eher das Herzstück? Oder sollte man grundsätzlich besser nicht mit dem Knie bremsen, sondern lieber mit dem Fuß? ------------------ Roland www.Das-Entwicklungsbuero.de It's not the hammer - it's the way you hit! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred Gündchen Ehrenmitglied V.I.P. h.c. SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau
Beiträge: 2410 Registriert: 08.03.2008 IV seit den 5.3Er aktuell den 2014Ner WIN7pro-64bit SP das jeweils aktuelle
|
erstellt am: 12. Mai. 2017 17:13 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Zitat: Original erstellt von Roland Schröder: ...Oder sollte man grundsätzlich besser nicht mit dem Knie bremsen, sondern lieber mit dem Fuß?...
Ne mit'm Hebel. Zack in die Speichen - was dann passiert überlasse ich der Fantasie... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 12. Mai. 2017 19:35 <-- editieren / zitieren -->
Lünense ? ------------------ LG Max [Diese Nachricht wurde von Max Michalski am 12. Mai. 2017 editiert.] |
Ex-Mitglied
|
erstellt am: 12. Mai. 2017 19:43 <-- editieren / zitieren -->
Zitat: Original erstellt von I.Petrowa: .Der Fragesteller kann sich per PM bei mir melden, habe das Teil fertig :-))
Es ist nicht gerade die Gepflogenheit in diesem Forum über was fachlich so kompetent zu reden um dann seine Lösung darüber nur über PM anzubieten! Das macht für ein neues Foren Mitglied, sei es nun dem männlichen oder weiblichen Geschlecht zugetan, keinen guten Eindruck! Ich finde es schade, daß Du das Forum nicht an Deiner Lösung teilhaben lassen möchtest! ------------------ LG Max [Diese Nachricht wurde von Max Michalski am 12. Mai. 2017 editiert.] |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9332 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 12. Mai. 2017 20:30 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
|
I.Petrowa Mitglied
Beiträge: 58 Registriert: 09.05.2017
|
erstellt am: 13. Mai. 2017 00:00 <-- editieren / zitieren --> Unities abgeben: Nur für Charlie92
Hallo Max, da wir ja nicht wissen ob der Fragesteller eine Genehmigung hat um die Fragen hier einzustellen, werde ich den Teufel tun und hier datein zu veröffentlichen. Wer weis was da noch dran hängt!? Hallo Herr Holzwarth 1 Minute ist der Abend noch lang dann ist der frühe >Morgen da :-P Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 16. Mai. 2017 19:56 <-- editieren / zitieren --> Unities abgeben:
|
Charlie92 Mitglied Student
Beiträge: 12 Registriert: 09.05.2017
|
erstellt am: 17. Mai. 2017 16:50 <-- editieren / zitieren --> Unities abgeben:
Hoffe man kann es erkennen leute Habe die skizze gezeichnet und es dem prof gezeigt. Hier fehlt noch di führung was ihr alle sicherlich schwer erkennen könnt. Hättet ihr paar Vorschläge wie ich des am besten einbauen kann?! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
