Hallo,

gibt es irgendetwas um die Langen von Rohren auf volle 10mm aufzurunden in der Stueckliste? Inhaltscenter-Optionen? Mit i-properties gehts nur auf 1mm.

Danke,

Steffen

------------------
alle Räder stehen still, wenn Kinematiks starker Arm das will

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MacFly8
Ehrenmitglied
Konstrukteur Kessel- & Feuerungsbau


Sehen Sie sich das Profil von MacFly8 an!   Senden Sie eine Private Message an MacFly8  Schreiben Sie einen Gästebucheintrag für MacFly8

Beiträge: 1988
Registriert: 13.08.2007

HP Z17;
64GB RAM; Nvidia Quadro RTX3000;
Inventor Professional PDSU 2012/2020
Mechanical 2012/2020

erstellt am: 27. Jul. 2012 15:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Steffen595 10 Unities + Antwort hilfreich

Hi,

wenn es um Rohrleitungen aus dem Rohrleitungsmodul geht dann mal die Regel zum Rohrleitungstil anpassen...

siehe F1

Zitat:
Segmentlänge
Legt die minimale und die maximale Schnittlänge fest.

Minimal ist der Mindestwert für die Schnittlänge eines Segments. Segmente unterhalb der minimalen Länge werden als benutzerdefiniert betrachtet.

Maximal ist der Höchstwert für die Schnittlänge eines Segments. Für alle Segmente, die die maximale Länge überschreiten, wird an der gespeicherten Länge ein Verbindungsstück, ein Flansch oder ein Abstand für Kelchnähte hinzugefügt.


MfG MacFly

------------------
- - - der Erleuchtung ist es egal wie du Sie erlangst - - -
- - - Wir leben alle unter demselben Himmel, aber wir haben nicht alle denselben Horizont - - - (K. Adenauer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frank_Schalla
Ehrenmitglied
CAD_SYSTEMBETREUER


Sehen Sie sich das Profil von Frank_Schalla an!   Senden Sie eine Private Message an Frank_Schalla  Schreiben Sie einen Gästebucheintrag für Frank_Schalla

Beiträge: 1732
Registriert: 06.04.2002

DELL M6800
Cad Admin
Methodikentwickler 3D

erstellt am: 27. Jul. 2012 18:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Steffen595 10 Unities + Antwort hilfreich

Also wenn ich das richtig verstehe soll nur die Anzeige in der Stückliste (denk dran die gibt es zu recht nur im 3D auf der Zeichnung hast du eine Teilelliste  ) verändert werden.
Also real modelliert 227,9
Anzeige in der Stückliste 230
Hier mal eine erste Lösungsidee
**************************************
Erstelle dir einen Benutzerparameter in der FX Liste
PL_ROUNDED (Einhaiten mm) Export Ja
Dort sagst du dann
ceil(( round(PL / 1 mm) * 1 mm / 10 oE ) / 1 mm) * 1 mm * 10 oE
Nun hat dieser Wert deine gerundeten Angaben

Wenn dies das ist was du willst finden wir auch eine Au­to­ma­ti­sie­rung

------------------
************************************
"Das Motto des Tages"
Wir hatten nie 'ne Schulung in Inventor
Wir hatten nie 'ne Schulung in Methodik
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!
************************************

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Steffen595
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Steffen595 an!   Senden Sie eine Private Message an Steffen595  Schreiben Sie einen Gästebucheintrag für Steffen595

Beiträge: 1251
Registriert: 24.03.2004

IV2018 Professional SP1
Vault 2018
Inventor 2018 Professional
Windows 10 64bit

erstellt am: 28. Jul. 2012 07:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Englisch kommt wieder mal mit 1 Wort aus wo deutsch 2 hat (0der besser Bedeutungseinheit in diesem Fall): BOM, Bill Of Materials.
Also, Teileliste im Prinzip, spiegelt sich ja eh in der Stueckliste wieder.
Funktioniert, nur leider heisst das, man muss sich in jedes Teil hangeln... In der Teileliste ninmmt IV 2011 keine mathematischen  Formeln scheints nur Text:
http://inventortrenches.blogspot.com.au/2011/03/understanding-autodesk-inventor-fram   e.html

oder kann ichs in die Stilbibliothek implantieren? PerFormel in die iproperties und dann in der BOM auslesen?

Weiss nicht wozu die Funktion in dem Bild gut ist, spiegelt sich nirgends wieder. Plus man kann nichts eintippen, wozu dann 2 Werte anzeigen, die man mit dem Scrollbar eh bloss so lala hinkriegt? Jedenfalls kann man im Schlauch-Stil die Schrittweite festlegen, die angezeigt wird, waere gut wenn man das irgendwo fuer Rohre festsetzen kann. Wer loetet schon auf 1mm genau, die Anschluesse haben schon 2 mm Toleranz im Loch und der kleinste Kessel ist ø450mm x 1500...

------------------
alle Räder stehen still, wenn Kinematiks starker Arm das will

[Diese Nachricht wurde von Steffen595 am 28. Jul. 2012 editiert.]

[Diese Nachricht wurde von Steffen595 am 28. Jul. 2012 editiert.]

[Diese Nachricht wurde von Steffen595 am 28. Jul. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Steffen595
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Steffen595 an!   Senden Sie eine Private Message an Steffen595  Schreiben Sie einen Gästebucheintrag für Steffen595

Beiträge: 1251
Registriert: 24.03.2004

IV2018 Professional SP1
Vault 2018
Inventor 2018 Professional
Windows 10 64bit

erstellt am: 28. Jul. 2012 13:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

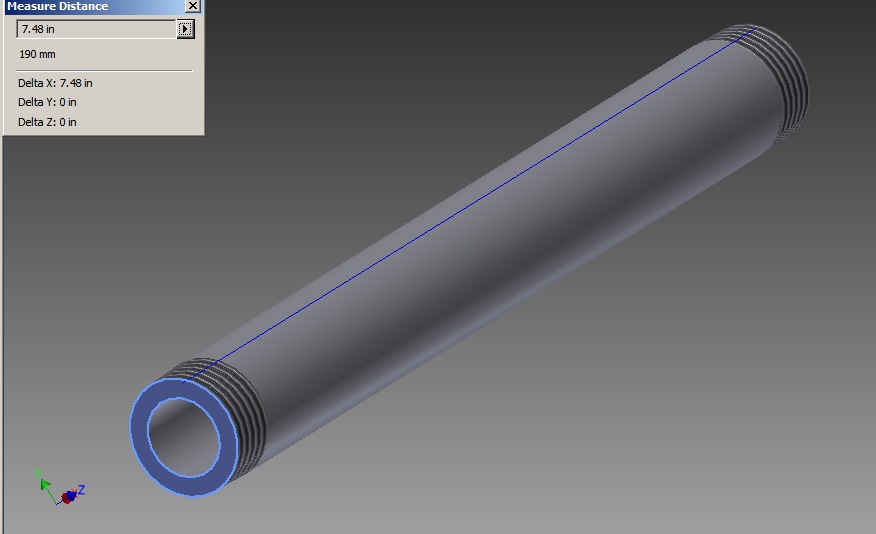

MacFly: wenn ich Schrittweite 10 einstelle (siehe Bild), rundet es mathematisch, nicht bloss auf. Plus fuer Schlauch addiert es dann die Fittings dazu. Und die Rohre sind dann so modelliert, sprich in 10er Schritten, nicht die iProperties manipuliert.
