Thema: verdeckte kanten/bohrungen anzeigen (16817 mal gelesen)
|
87Stone Mitglied Techniker Fachrichtung Maschinenbau
Beiträge: 11 Registriert: 03.01.2012
|
erstellt am: 03. Jan. 2012 15:00 <-- editieren / zitieren --> Unities abgeben:
hallo zusammen, ich bin neu hier und hoffe mir kann der eine oder andere bei kleineren problemen helfen nun mein problem ist ich kann verdeckte kanten/bohrungen in meiner zeichnung (idw) enblenden! wie geht das? übrigens hab ich inventor professional 2012 gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Moderator CAD-Dienstleister
Beiträge: 26104 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 03. Jan. 2012 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister
Beiträge: 3616 Registriert: 24.02.2006
|
erstellt am: 03. Jan. 2012 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
87Stone Mitglied Techniker Fachrichtung Maschinenbau
Beiträge: 11 Registriert: 03.01.2012
|
erstellt am: 03. Jan. 2012 15:10 <-- editieren / zitieren --> Unities abgeben:
|
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 03. Jan. 2012 15:12 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von 87Stone: gibt es eigenlich auch unterschiede zu den studentenversionen???
In der Funktion nicht, nur im "Fingerabdruck" auf den Dateien. Und das, was du suchst befindet sich noch immer rechts unten im Bearbeitungsdialog von Zeichnungsansichten ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
87Stone Mitglied Techniker Fachrichtung Maschinenbau
Beiträge: 11 Registriert: 03.01.2012
|
erstellt am: 03. Jan. 2012 15:13 <-- editieren / zitieren --> Unities abgeben:
|
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 17. Jun. 2013 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Hallo, ich muss dieses Forum noch einmal aufleben lassen. Ich würde gerne in meiner 2D Zeichnung eines einzigen Bauteils nur ganz bestimmte Objekt als verdecktes Objekt anzeigen lassen. Leider finde ich nur die Möglichkeit in der Ansicht alle v.K. anzeigen zu lassen. Ich habe einen Zylindrischen Körper mit Draufsicht, der seitlich eine Bohrung besitzt und genau diese möchte ich als v.K. Als Ausbruch möchte ich es an dieser Stelle nicht haben. Wie kann ich hierbei vorgehen? Habe Inventor 2012 und erstelle dort die 2D Zeichnung als Abwicklung eines 3D Bauteils. ------------------ [Diese Nachricht wurde von stimmich am 17. Jun. 2013 editiert.]
[Diese Nachricht wurde von stimmich am 17. Jun. 2013 editiert.] [Diese Nachricht wurde von stimmich am 19. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
muellc Ehrenmitglied V.I.P. h.c. ICT Specialist
Beiträge: 3501 Registriert: 30.11.2006 Inventor 2017.4.12 64 bit Windows 10 Enterprise 64 bit 3DEXPERIENCE R2016x -------------------- HP Z-Book 15 G4 32 Gig Ram NVIDIA Quadro M2200 2x HP E243i
|
erstellt am: 17. Jun. 2013 12:33 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Keine Ahnung ob DIVA 2012 das schon kann, aber bei 2013 funktioniert folgendes: Im Zeichnungsbrowser das entsprechende Bauteil raussuchen --> RMT --> verdeckte Kanten
------------------ Gruß, Gandhi It's not a bug, it's a feature! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 17. Jun. 2013 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 17. Jun. 2013 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone

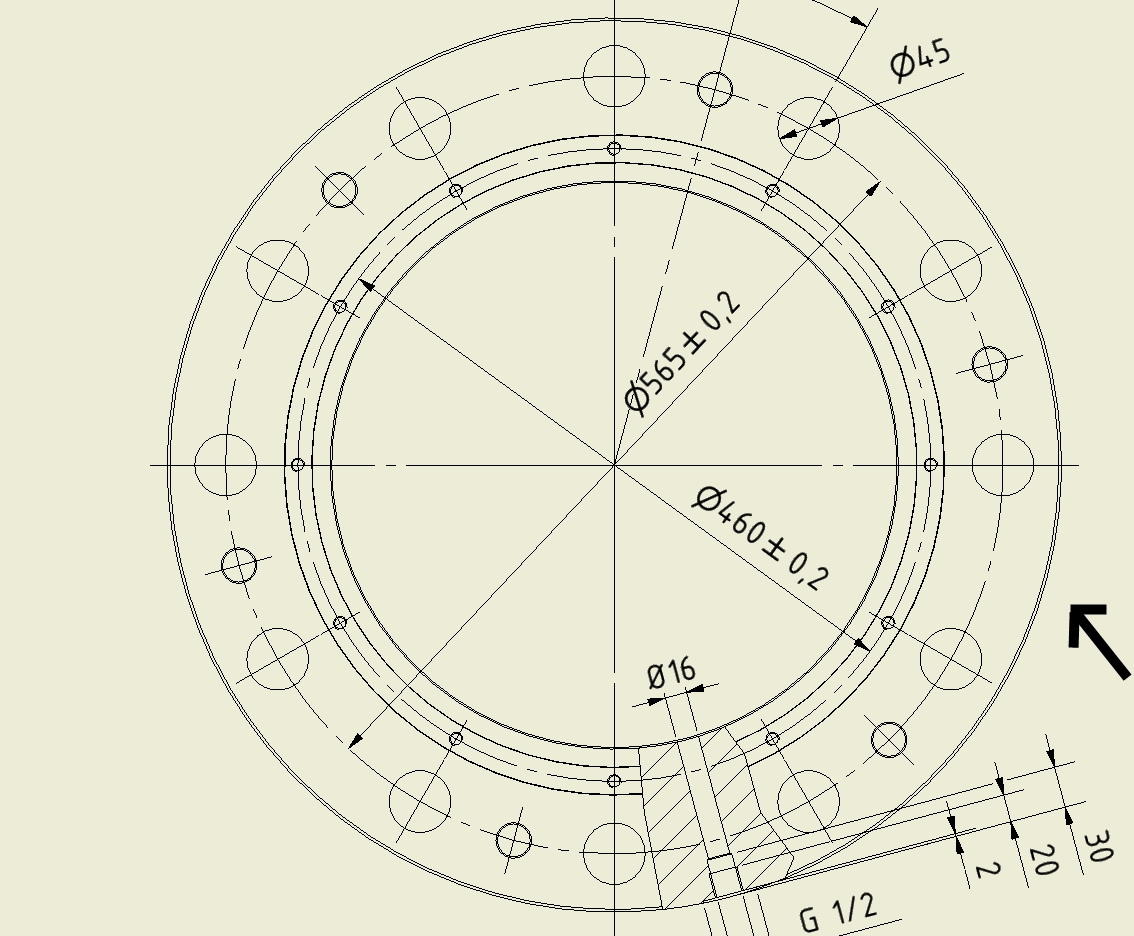

Ich habe mal eine Zeichung eingefügt, die die Ist Situation anzeigt. Der Pfeil gibt die seitliche Position der Bohrung an und genau diese möchte ich in dieser Ansicht als verdeckte Kante (kein Ausbruch) und auch nur diese Bohrung als verdeckte Kante. Was heißt RMT? ------------------ Stefan Immich s.immich@saarschmiede.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 17. Jun. 2013 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von stimmich: Was heißt RMT?
Dasselbe wie RMK Aber vorher den Pickfilter auf Bauteil umstellen! Edit:cad42 schein gerade zu hängen . RMT reche Maustaste RMK rechter Maus Klick ------------------
[Diese Nachricht wurde von nightsta1k3r am 17. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner Ehrenmitglied V.I.P. h.c. Verm.- Ing., ATC-Trainer
Beiträge: 9780 Registriert: 01.12.2003 AutoCAD 2.5 - 2024, Inventor AIP 4-2024.2 Windows 11 i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 17. Jun. 2013 12:51 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von stimmich: ..2D Zeichnung eines einzigen Bauteils nur ganz bestimmte ... verdecktes Objekt anzeigen.... ..Zylindrischen Körper mit Draufsicht, der seitlich eine Bohrung besitzt..
Man kann zuerst alle verdeckten Kanten in der Ansicht anzeigen lassen, dann ungewünschte verdeckte Linien/Bögen (Kanten) auswählen (Direkt- oder Fensterwahl) und dann durch Rechtsklick > Sichtbarkeit ausblenden. ------------------ Mit freundlichem Gruß Udo Hübner www.CAD-Huebner.de [Diese Nachricht wurde von CAD-Huebner am 17. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 17. Jun. 2013 12:55 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von CAD-Huebner: Man kann zuerst alle verdeckten Kanten in der Ansicht anzeigen lassen, dann ungewünschte verdeckte Linien/Bögen (Kanten) auswählen (Direkt- oder Fensterwahl) und dann durch Rechtsklick > Sichtbarkeit ausblenden.
bei uns steht darauf Teeren und Federn . ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 17. Jun. 2013 13:01 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von nightsta1k3r:
Dasselbe wie RMK Aber vorher den Pickfilter auf Bauteil umstellen!Edit:cad42 schein gerade zu hängen . RMT [b]reche Maustaste RMK rechter Maus Klick [/B]
Leider habe ich hier keine Möglichkeit etwas anzuwählen. Die Variante mir alles verdeckten Kanten und einzelne ausblenden werde ich hier nicht anwenden, da ich mich dum und dirmlich machen würde. Hatte die Idee auch schon, aber wieder ganz schnell verworfen. ------------------ Stefan Immich s.immich@saarschmiede.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 17. Jun. 2013 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von stimmich: Leider habe ich hier keine Möglichkeit etwas anzuwählen.
Zitat: Original erstellt von nightsta1k3r: Aber vorher den Pickfilter auf Bauteil umstellen!
------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 17. Jun. 2013 13:07 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
CAD-Huebner Ehrenmitglied V.I.P. h.c. Verm.- Ing., ATC-Trainer
Beiträge: 9780 Registriert: 01.12.2003 AutoCAD 2.5 - 2024, Inventor AIP 4-2024.2 Windows 11 i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 17. Jun. 2013 14:53 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Nach meinem Verständnis geht es in der Fragestellung um eine Fertigungszeichung eines einzelnen Bauteils, in der nur eine bestimmte Bohrung überhaupt dargestellt werden soll. Diese soll verdeckt statt als Ausbruch dargestellt werden. (Ob das nicht zu Verwirrungen führt, da man auch die anderen Bohrungen ebenfalls in der verdeckten Darstellung erwarten würde?) Man könnte es so lösen, dass man nur diese Bohrung als Modellskizze nachzeichnet/projiziert und dann in der Zeichnung eben diese Modellskizze abruft. Nach Skizze > "Auswahl als Kanten" kann man dann den Skizzenlinien noch den Layer "verdeckte Kanten" zuweisen. ------------------ Mit freundlichem Gruß
Udo Hübner www.CAD-Huebner.de [Diese Nachricht wurde von CAD-Huebner am 17. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jupa Ehrenmitglied V.I.P. h.c. Ruheständler
Beiträge: 6051 Registriert: 16.09.2004 Inventor Prof. bis 2022
|
erstellt am: 17. Jun. 2013 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von nightsta1k3r:
bei uns steht darauf Teeren und Federn .
Bei uns steht Teeren und Federn schon auf das Ansinnen, einige verdeckte Kanten darzustellen und andere nicht. Bei mir gilt: entweder alle oder gar keine. Aber jeder wie er mag (hab ich hier im Forum gelernt ). Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 18. Jun. 2013 09:44 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 18. Jun. 2013 09:48 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von stimmich: Dennoch noch einmal die Frage, worum handelt es sich bei den Pickfilter und wie soll man den umstellen?
Die Auswahlfilter in jeder Umgebung. PS: ich warte nur mehr, daß El_Tazar auftaucht .
------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
El_Tazar Mitglied Maler
Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 18. Jun. 2013 10:02 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
|
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 18. Jun. 2013 10:10 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone

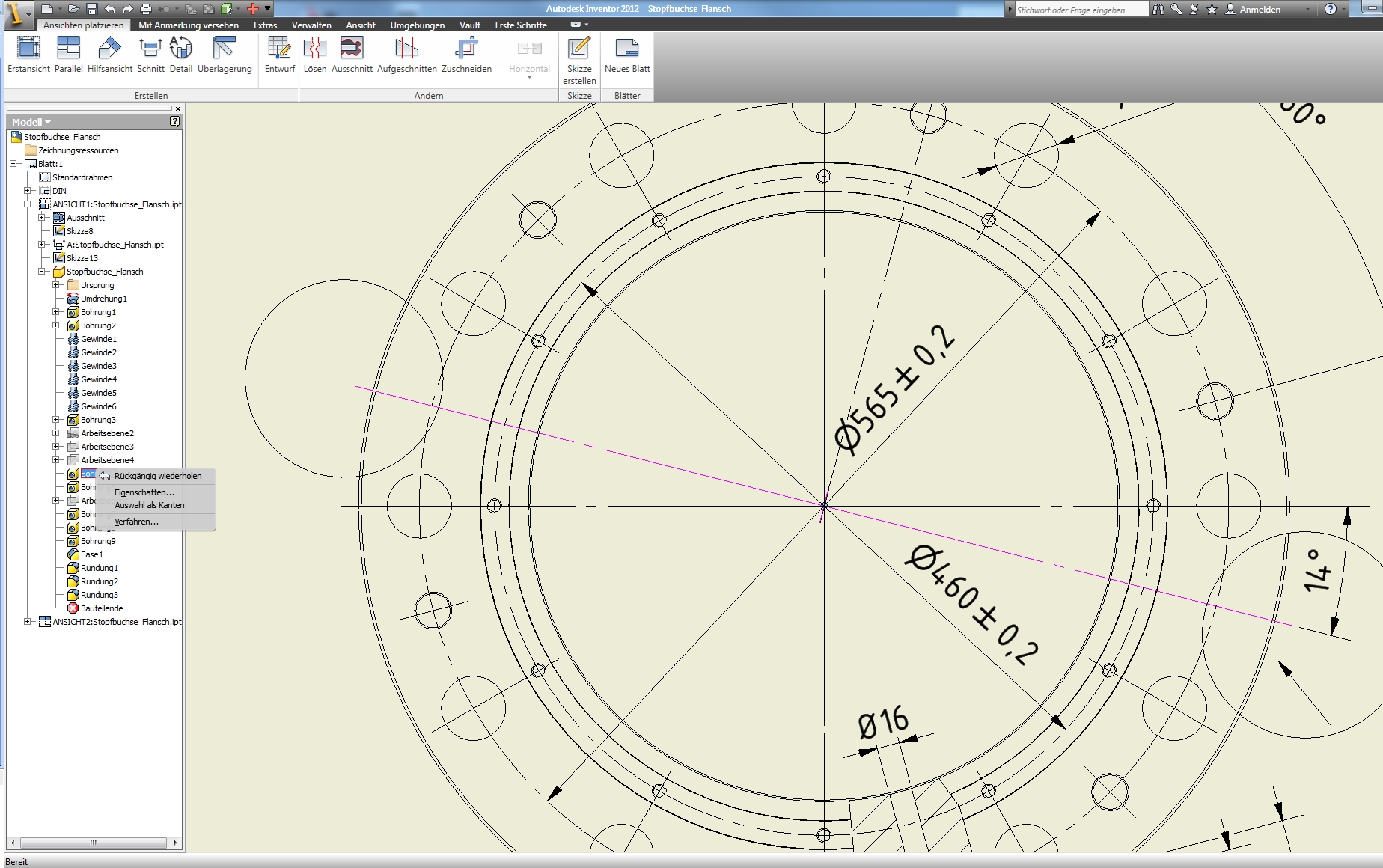

Ah ok, wieder etwas gelernt, nur brachte es dann dennoch nicht den erwünschten Erfolg. Wenn umgestellt und mit RMT auf Bauteil erscheint weiterhin der gleiche Dialog wie vorher. Von Sichtbarkeit von verdeckten Kanten ist weit und breit nichts zu sehen Habe ein Bild als Anschauung. [Diese Nachricht wurde von stimmich am 19. Jun. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
El_Tazar Mitglied Maler
Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 18. Jun. 2013 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von stimmich: Ah ok, wieder etwas gelernt, nur brachte es dann dennoch nicht den erwünschten Erfolg. Wenn umgestellt und mit RMT auf Bauteil erscheint weiterhin der gleiche Dialog wie vorher. Von Sichtbarkeit von verdeckten Kanten ist weit und breit nichts zu sehen
und genau aus diesem Grund meine Empfehlung: 1. Finger weg von Dingen, die man nicht versteht. 2. Erstell eine zweite (separate) Draufsicht und mach dort einen Ausbruch 3. Die Idee in einer Ansicht hier nen Ausbruch, da ein paar verdeckte Kanten, hier ein paar ausgeblendete Kanten etc. klingt nach purem Chaos und fehlendem Konzept. 4. Nochmal: lieber bekommt jeder Satz Bohrungen eine eigene eindeutige und verständliche Ansicht. 5. Nochmal: Wenn du bereits daran scheiterst, den Auswahlfilter korrekt anzuwenden/auszuprobieren (es ist recht sinnlos diesen auf "Bauteil auswählen" zu stellen, wenn man eine Bohrung oder Kanten auswählen will) , verdeckte Kanten einzublenden und dann selektiv wieder auszublenden, dann: Finger weg davon und erstmal an einer Zeichnung herumprobieren, bei der ein Fehler keine Kosten verursacht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 18. Jun. 2013 10:50 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone

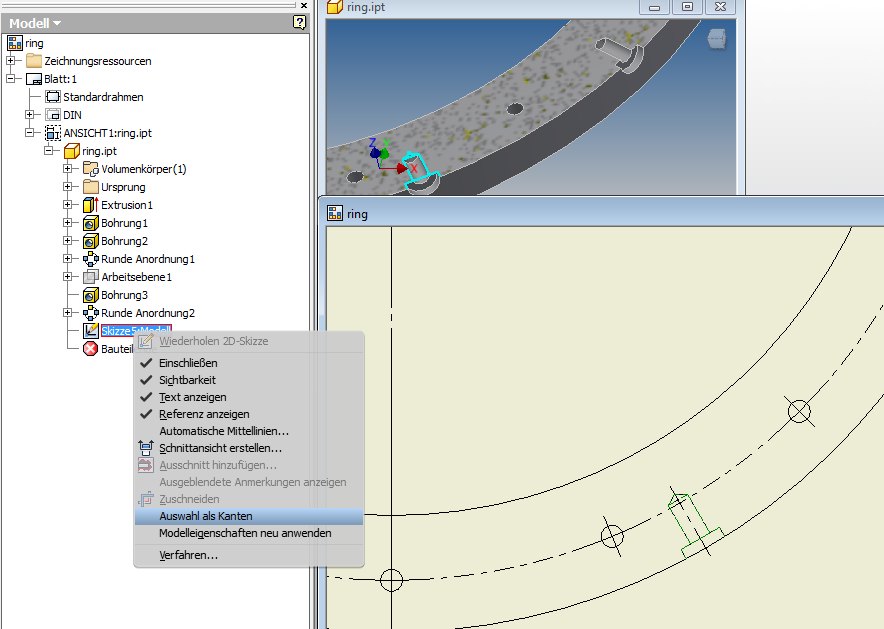

Zitat: Original erstellt von stimmich: Habe ein Bild als Anschauung.
Und in dem Bild fehlt die Anzeige des Kontextmenüs, wenn du auf das Bauteil in der Zeichnung klickst. @El_Tazar: also doch .
------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stimmich Mitglied Maschinenbauingenieur
Beiträge: 11 Registriert: 01.02.2012 Inventor 2012 Windows 7 Professional 64bit Intel(R)Xeon(R) 3,33GHz 12GB RAM NVidia Quadro 4000
|
erstellt am: 19. Jun. 2013 14:14 <-- editieren / zitieren --> Unities abgeben: Nur für 87Stone
Zitat: Original erstellt von nightsta1k3r:
Und in dem Bild fehlt die Anzeige des Kontextmenüs, wenn du auf das Bauteil in der Zeichnung klickst.@El_Tazar: also doch .
Wie würde denn das Kontextmenü in diesem Fall aussehen? Hätten sie hierzu vielleicht ein Bild. Danke im Voraus. ------------------ Gruß stimmich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
