Thema: Wie kann man die äusserste Randkurve projezieren? (2361 mal gelesen)
|
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 19. Feb. 2009 11:58 <-- editieren / zitieren --> Unities abgeben:

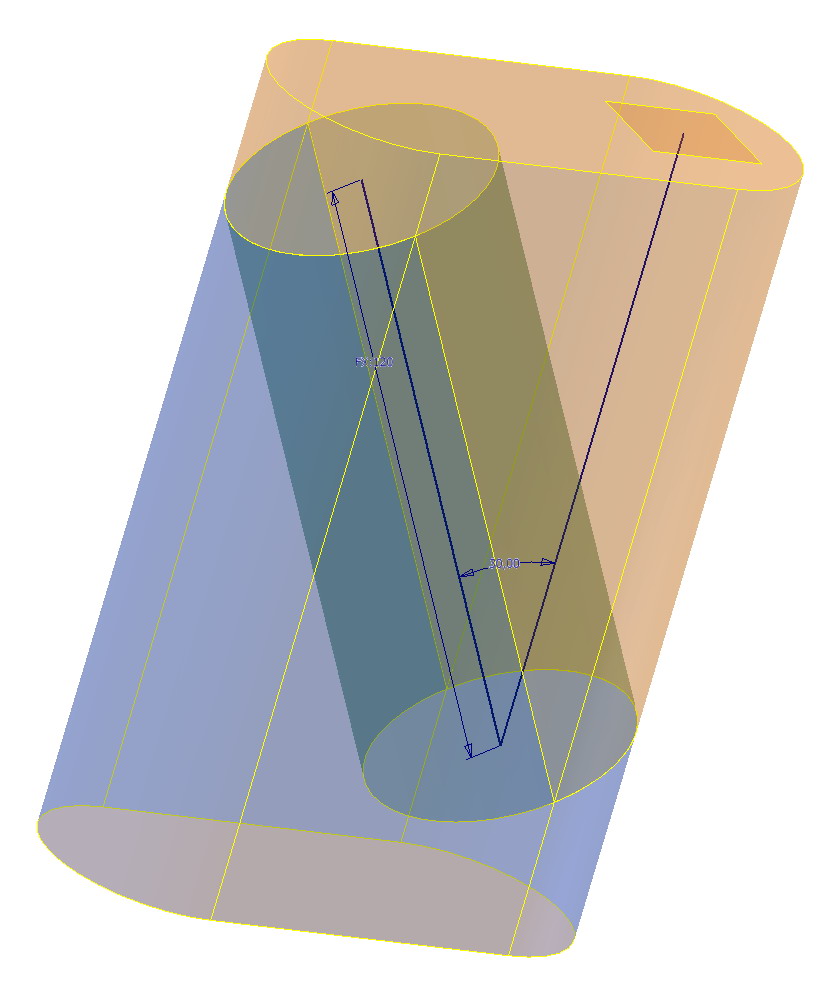

Hab ich im Inventor irgendwie die Möglichkeit mir die äusserste Randkurve eines Elementes in einer bestimmten Achsrichtung zu projezieren? Beispiel siehe Anhang: Das Bild zeigt die projezierte äussere Randkurve eines Zylinders aus Richtung der Z-Achse des roten Achsensystems. ------------------ Gruß Dirk Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 19. Feb. 2009 12:06 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von Kraxelhuber: Hab ich im Inventor irgendwie die Möglichkeit mir die äusserste Randkurve eines Elementes in einer bestimmten Achsrichtung zu projezieren? Beispiel siehe Anhang: Das Bild zeigt die projezierte äussere Randkurve eines Zylinders aus Richtung der Z-Achse des roten Achsensystems.
hmmm,... wohin projezieren? Auf eine Skizzen-Ebene? Das was man da in Deinem Bild mit viel Mühe erkennen kann, ist aber doch eine räumliche Kontur.
Soll diese als Rechteck auf der Skizzenebene erscheinen? oder wie oder was? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 19. Feb. 2009 12:21 <-- editieren / zitieren --> Unities abgeben:
Die Kurve die du dort sehen kannst ist räumlich da sie die äusserste Kontur des Bauteils (und auf das Bauteil projeziert) in Richtung der Z-Achse ist. Genau das möchte ich auch im Inventor machen. Diese dann hinterher auf eine Ebene zu projezieren wäre das geringste Problem. ------------------ Gruß Dirk
Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) [Diese Nachricht wurde von Kraxelhuber am 19. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 19. Feb. 2009 12:31 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 19. Feb. 2009 12:46 <-- editieren / zitieren --> Unities abgeben:
Quasi genau das! Hab mir schon gedacht das es dafür noch keine Musterlösunggibt. Hätte aber gut sein können das mir da was entgangen ist. Das hab ich mir acu schon angesehen und freu mich auf die neuen Spielzeuge ------------------ Gruß Dirk
Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) [Diese Nachricht wurde von Kraxelhuber am 19. Feb. 2009 editiert.] [Diese Nachricht wurde von Kraxelhuber am 19. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 19. Feb. 2009 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von Kraxelhuber: Die Kurve die du dort sehen kannst ist räumlich da sie die äusserste Kontur des Bauteils (und auf das Bauteil projeziert) in Richtung der Z-Achse ist.
ich muss gestehen, ich verstehe keine Wort. "...die Kontur des Bauteils auf dieses projeziert..." ? seltsam. Aber es wurde Dir ja schon geholfen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 19. Feb. 2009 13:20 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 19. Feb. 2009 13:29 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 19. Feb. 2009 13:34 <-- editieren / zitieren --> Unities abgeben:
@ HBo: Diese Kurve ist nicht auf eine Ebene projeziert sondern dort projeziert wo sie entsteht, am Körper. Stell dir vor du hast eine einzelne quadratische planare Fläche mit ihren vier Randkurven. Drehe einmal diese Fläche im Raum. Nun ist die Randkurve nicht mehr quadratisch. Die projezierte Randkurve würde in diesem Fall identische mit der quadratischen Umrisskontur sein. Jetzt etwas klarer? @ Walter: Silhouettenkurve??? Bitte laß mich nicht dumm sterben! Kannst du mir ein Screenshot von deiner Icon-Leiste machen und zeigen welcher Button das ist? ------------------ Gruß Dirk Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 19. Feb. 2009 13:47 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 19. Feb. 2009 13:47 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von Kraxelhuber: @ HBo: Diese Kurve ist nicht auf eine Ebene projeziert sondern dort projeziert wo sie entsteht, am Körper. Stell dir vor du hast eine einzelne quadratische planare Fläche mit ihren vier Randkurven. Drehe einmal diese Fläche im Raum. Nun ist die Randkurve nicht mehr quadratisch. Die projezierte Randkurve würde in diesem Fall identische mit der quadratischen Umrisskontur sein. Jetzt etwas klarer?
ich meine, Du benutzt die falschen Begriffe. Ich kenne die Anwendung des Begriffes "Projektion" nur so, wenn irgendwelche Körperkanten auf eine Fläche projeziert werden. Ich würde auch nie sagen "nun ist die Randkurve nicht mehr quadratisch", sie ist immer noch quadratisch, nur erscheint sie nicht mehr so, wenn man nicht rechtwinklig auf die Fläche schaut. Die auf irgendeine nichtparallele Fläche projezierte Kontur ist dann natürlich auch kein Quadrat mehr. Ich will nicht daran rummeckern, dass Du diese Begriffe verwendet hast, ich will nur erklären, warum ich nur Bahnhof verstanden habe. Aber vielleicht geht es anderen auch so? ;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 19. Feb. 2009 14:00 <-- editieren / zitieren --> Unities abgeben:
@ HBo: Hätte ich gesagt die Silhouette zur Erzeugung der Trennebene, hättest du es dann verstanden? Ich entschuldige mich hiermit für meine unpräzise Problemdefinition! @ Walter: Trotzdem danke für den Tip mit der 3D-Skizzenumgebung. Vielleicht bekomme ich ja eines Tages Rhino, dann weiß ich wenigstens schonmal wo ich was finde... Bis dahin (oder zur neuen Inventorversion) verwende ich Tebis um das zu bekommen was ich brauche...
------------------ Gruß Dirk Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 19. Feb. 2009 14:07 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von Kraxelhuber: @ HBo: Hätte ich gesagt die Silhouette zur Erzeugung der Trennebene, hättest du es dann verstanden?
wer weiß Zitat: Original erstellt von Kraxelhuber:
Ich entschuldige mich hiermit für meine unpräzise Problemdefinition!
ich meine, ich habe deutlich genug geschrieben, dass das überflüssig ist. Manchen kann man es einfach nicht recht machen! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 19. Feb. 2009 20:07 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 19. Feb. 2009 21:12 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 19. Feb. 2009 22:10 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 19. Feb. 2009 22:26 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 19. Feb. 2009 22:42 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Ja genauso heißt der. Mir fällt dazu übrigens grad was ein (nicht zum Donnerstag ), werd das morgen im geschäft mal kurz probieren und bei Erfolg hier posten. Wenn ihr nix von mir hört, wars auch keine gute Idee. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 19. Feb. 2009 22:47 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
|
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 20. Feb. 2009 08:06 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
So, ich hatte Erfolg, wenngleich der Lösungsweg alles andere als Automatisch erfolgt, aber vielleicht hilft es ja weiter. Die Datei ist eine 2009er. [Diese Nachricht wurde von fberthold am 20. Feb. 2009 editiert.] [Diese Nachricht wurde von fberthold am 20. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik
Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 20. Feb. 2009 08:53 <-- editieren / zitieren --> Unities abgeben:
Hallo fberthold, danke für deinen Beitrag. Der Lösungsweg anhand eines solchen Zylinders ist dennoch denkbar einfach, weshalb ich ihn zur Problembeschreibung auch verwendet habe. Das eigentliche Problem entsteht aber dort, wo nicht Körperkanten den äusseren Umriss (Silhoutte) darstellen sondern der Umriss durch die Form von Flächen bestimmt wird. Ich habe mal zur Verdeutlichung ein Teil anghängt. Versuch mal auf die letzte Skizze die Silhoutte des Teils zu projezieren. ------------------ Gruß Dirk Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) [Diese Nachricht wurde von Kraxelhuber am 20. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 9326 Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 20. Feb. 2009 09:44 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Man kann sich auch jetzt schon etwas helfen, indem man eine Verjüngungsanalyse z.B. zwischen -1 Grad und +1 Grad (oder noch enger) macht, und dann einen Spline längs der roten Fläche klopft. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 20. Feb. 2009 12:15 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von Kraxelhuber: Das eigentliche Problem entsteht aber dort, wo nicht Körperkanten den äusseren Umriss (Silhoutte) darstellen sondern der Umriss durch die Form von Flächen bestimmt wird.
An der Fläche allein liegt es aber auch nicht, denn der Zylindermantel hat ja auch keine Kante. Es ist wohl die Erhebung die sich nicht projezieren lässt, und alle damit verbundenen Flächen. Eigentlich schade, denn immerhin kann das für IV kein Hexenwerk sein. Er schafft die Anzeige der Silhouettenkanten am Monitor schließlich auch, und in der idw sowieso. Da fällt mir eine vorgehensweise ein: Eine idw des BTs in gewünschter Projektionsansicht erstellen, die Silhouette als dxf exportieren und im BT wieder einlesen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 20. Feb. 2009 12:34 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Eine nette, aber unnötige Verrenkung . So gehts ja schon lange: Zitat: Original erstellt von nightsta1k3r: das Volumen in der gewünschten Richtung um z.B. ein Hundertstel anordnen, dann ergibt sich die Kante von selbst.
Und die Silhouettenkurve in der 3D-Skizze gibts dann in 2 Monaten für alle ... ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fberthold Mitglied
Beiträge: 383 Registriert: 19.07.2006 Windows 10 Pro Intel Core i7, 16gb RAM Nvidia Quadro P2000 IV2019 Pofessional Vault2019
|
erstellt am: 20. Feb. 2009 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für Kraxelhuber
Zitat: Original erstellt von nightsta1k3r: Eine nette, aber unnötige Verrenkung . So gehts ja schon lange: [QUOTE]Original erstellt von nightsta1k3r: [i]das Volumen in der gewünschten Richtung um z.B. ein Hundertstel anordnen, dann ergibt sich die Kante von selbst.
Und die Silhouettenkurve in der 3D-Skizze gibts dann in 2 Monaten für alle ... [/i][/QUOTE]
Jaja, schon klar, war auch nicht ganz so bierernst gemeint. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
