Thema: Zeichnung zerpflückt (1594 mal gelesen)
|
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 07:56 <-- editieren / zitieren --> Unities abgeben:
Hallo Ihr lieben Helferlein, ich habe folgendes Problem, die ist die Zeichnungsableitung eines iAssamblies natürlich mit verbauten i-Parts, bis jetzt hat die Zeichnung auch immer gut ausgeschaut, beim heutigem öffnen erfolgt diese seltsame nicht zu erklärende geschichte: beim öffnen erschein das Dialogfeld das Varianten nicht aktuell sind. ok. Zeichnung wird aktualisiert wie 1. Bild. sobald man auf eine Ansicht klickt oder an der Maus ruckelt, sehen meine vorher recht guten Zeichnungsableitungen aus wie auf Bild 2. Wenn ich sie versuche neu abzuleiten, schaut sie von vornherein aus wie auf bild 2?? Kennt das jemand und weis jemand Abhilfe? Danke im Vorraus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Butzi Mitglied Konstrukteur im Feuerungsbau
Beiträge: 349 Registriert: 03.09.2004 Intel DC E6600 ATI Fire GL V7350 - Treiber (8.323.0.0) 4GB Ram / DDR2 800Mhz MB: Gigabyte GA-P35-DS3 2x 150GB WD Raptor Windows XP 32 SP3 Inventor 2009 SP1 ACAD Mec 2009 SP2 PSP easy 2009 SP1 Space Navigator SE Urlaub???
|
erstellt am: 18. Dez. 2007 08:14 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
|
g-konstruktion Mitglied Konstrukteur
Beiträge: 475 Registriert: 05.11.2001 Mod Prosteel-Forum<P>-- IV2017 Prof. -- Win10 Prof 64-bit i7-3820 nvidia GeForce GTX 570 32GB RAM -- Notebook Dell Precisison M4400 Quadro FX 770M 4GB RAM
|
erstellt am: 18. Dez. 2007 08:22 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Hi, mal in die Stückliste geschaut? Evtl. sind die Teile in der Stücklistenstruktur als Referenz statt als Normal eingestuft? (benutzbar als Störkanten etc.) Dann erscheinen sie strichpunktiert... Gruß, Michael
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 09:00 <-- editieren / zitieren --> Unities abgeben:
Jetzt könnt ihr mich ruhig für doof erklären aber ich habe gesucht wie ein Meister auch in der Hilfe ich weis gar nicht wie ich Teile auf Referenz setzen kann oder muß und wie ich das erkenne oder wieder entfernen kann. Mein Azubi war zuletzt dran und hat vielleicht herumgespielt. Keine Ahnung wer kann mir helfen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 09:17 <-- editieren / zitieren --> Unities abgeben:
|
RajaSnow Mitglied
Beiträge: 25 Registriert: 27.11.2007 Windows XP Professional SP2, X86, 3 GHz, 2 GB RAM, NVIDIA Quadro FX1100, Inventor 2010
|
erstellt am: 18. Dez. 2007 09:21 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
du sollst die Baugruppe aufmachen. Teilliste auswählen. Dort werden alle Teile bzw. Unterbaugruppe aufgelistet. Einstellungen in Teilelistenstruktur evtl. zurückstellen (von z.B. Referenz zu Normal. mfg Raja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 10:37 <-- editieren / zitieren --> Unities abgeben:
|
RajaSnow Mitglied
Beiträge: 25 Registriert: 27.11.2007 Windows XP Professional SP2, X86, 3 GHz, 2 GB RAM, NVIDIA Quadro FX1100, Inventor 2010
|
erstellt am: 18. Dez. 2007 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
|
RajaSnow Mitglied
Beiträge: 25 Registriert: 27.11.2007 Windows XP Professional SP2, X86, 3 GHz, 2 GB RAM, NVIDIA Quadro FX1100, Inventor 2010
|
erstellt am: 18. Dez. 2007 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
|
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 18. Dez. 2007 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Hallo, du musst ins IAssembly gehen und dort die Eigenschaften der einzelnen Teile anschauen.(rechte Maustaste und auf Exemplar) Dort muesste Referenz anstelle von Standard drin stehen. herzliche Gruesse Sascha Fleischer PS / Dort wo du reingeschaut hast im Dokument ist die Dokumenteneigenschaft. Nun kannst du eben diese Dokumenteneigenschaft auch ueber die Stueckliste aendern. Aber die Exemplareigenschaft kannst du eben in der Baugruppe im Ornder Exemplar einstellen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 11:25 <-- editieren / zitieren --> Unities abgeben:
@ Sascha Dein Tip hat mir mehr oder weniger auf die Sprünge geholfen, das Problem war ich bin mit RMT auf das Teil und habe wie eine gestörte `Exemplar´ gesucht, gibts gar nicht RMT -> Stücklistenstruktur da war der Haken falsch. wie mein Azubi das geschafft hat weis er wahrscheinlich selber nicht. Heute ist er in der Schule aber morgen werd ich ihn fragen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 13:20 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
hmmm,... verstehe nur Bahnhof, habe aber den Verdacht, dass es hier um was Interessantes und evtl. Wichtiges geht. Darf ich darum bitten, mal einen erklärenden Screenshot hier reinzusetzen? Ich habe auch ein wenig den Eindruck, dass nicht immer die exakten Begriffe verwendet worden sind, wie sie im Inventor in Hilfe und in den Menüs zu finden sind. Das erschwert die Nachverfolgung ungemein. Danke HBo
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 18. Dez. 2007 14:02 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
|
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 15:11 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Zitat: Original erstellt von freierfall: Hallo,auch ich habe da eine Frage. Was bewirkt denn der Knopf Stücklistenstruktur ? Sehe gerade eher die Hohe Tatra als IV. herzliche Gruesse Sascha Fleischer
das was ich sehe, wo "Stücklistenstruktur" draufgeschrieben steht, würde ich nicht als Knopf bezeichnen. Ist es das was Du meinst? Weiterlesen im vorletzten Posting von mir. [Diese Nachricht wurde von HBo am 18. Dez. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
g-konstruktion Mitglied Konstrukteur
Beiträge: 475 Registriert: 05.11.2001 Mod Prosteel-Forum<P>-- IV2017 Prof. -- Win10 Prof 64-bit i7-3820 nvidia GeForce GTX 570 32GB RAM -- Notebook Dell Precisison M4400 Quadro FX 770M 4GB RAM
|
erstellt am: 18. Dez. 2007 15:16 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Zitat: Original erstellt von freierfall:
auch ich habe da eine Frage. Was bewirkt denn der Knopf Stücklistenstruktur ?

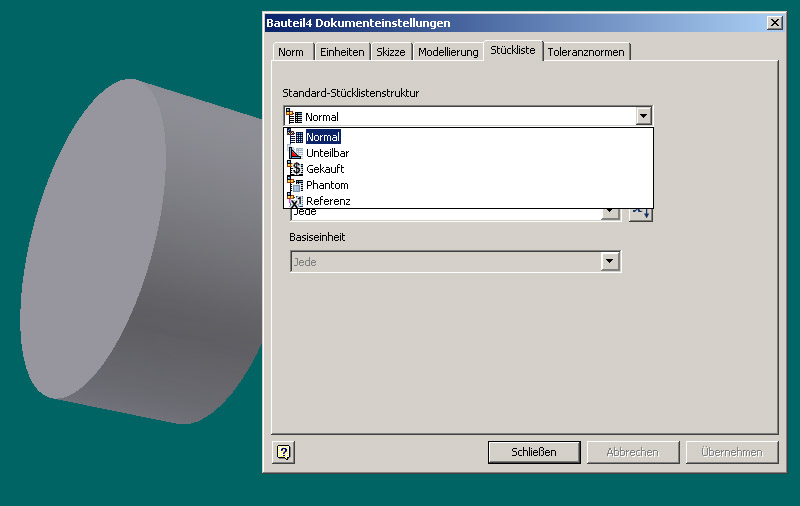

Naja, 2 Wege ein Ziel: Entweder über die Stückliste in der Zeichnung oder in der BG über RMT/Stücklistenstruktur -> Umschalten Normal/Referenz. Also nix besonderes eigentlich Gruß, Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 15:24 <-- editieren / zitieren --> Unities abgeben:
@Sascha und HBO, da es in der Zeichnung keine Stückliste gibt, sondern nur eine Teileliste, wo ich weder in der einen noch in der anderen den Knopf Referenz gefunden habe habe ich Ihn da gefunden wie schon g-Konstruktion beschreibt, bzw. habe mal ein Bild angehängt. Manchmal habe ich das Gefühl mein IV schaut anders aus als der von denen wo beschreiben wo man was finden soll. Aber Sascha hat mich obwohl er es scheinbar nicht wußte durch die Hintertür auf den richtigen Weg gelockt DANKE Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 15:24 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
|
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Zitat: Original erstellt von Little_Devil: @Sascha und HBO,da es in der Zeichnung keine Stückliste gibt, sondern nur eine Teileliste, wo ich weder in der einen noch in der anderen den Knopf Referenz gefunden habe habe ich Ihn da gefunden wie schon g-Konstruktion beschreibt, bzw. habe mal ein Bild angehängt. Manchmal habe ich das Gefühl mein IV schaut anders aus als der von denen wo beschreiben wo man was finden soll. Aber Sascha hat mich obwohl er es scheinbar nicht wußte durch die Hintertür auf den richtigen Weg gelockt DANKE
verstehe ich nicht, eine Teileliste erstellt man auf der Zeichnungsableitung, da gibt es diesen Vorgang. Was Du auf dem PDF zeigst ist aber doch keine Zeichnungsableitung? Oder verstehe ich Dich falsch? Was Du auf dem PDF zeigst ist mir klar, das habe ich inzwischen auch gefunden. Die beschriebenen Auswirkungen auf die Stückliste hat das aber nicht. Erst wenn ich im Bauteil-Modell auf [Extras]- [Dokumenteneinstellung] - {Stückliste] gehe kann ich den Wert für "Standard-Stücklistenstruktur" verändern. Dass hat dann auch die gewünschten Auswirkungen in der Baugruppe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Zitat: Original erstellt von Little_Devil: @Sascha und HBO, Manchmal habe ich das Gefühl mein IV schaut anders aus als der von denen wo beschreiben wo man was finden soll. DANKE
bist Du sicher, dass es an Deinem IV liegt? Nicht dass die Beschreibungen falsch sind, aber es gibt mehr Interpretationsmöglichkeiten, als dem Schreiber der Beschreibung bekannt oder bewusst ist. Damit möchte ich nicht die Verdienste derer, die sich hier den A. aufreißen schmälern!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 18. Dez. 2007 16:02 <-- editieren / zitieren --> Unities abgeben:
@HBo also selbst ich habe jetzt in der Stückliste die Spalte mit den Eigenschaften wo man die Teile auf Referenz schalten kann gefunden Die Auswirkung auf die Zeichnungsableitung ist die Selbe, ob Du es in der Stückliste oder im IAssambly oder Assambly RMT->Stücklistenstruktur auf Referenz stellst. Ich kannte diese Funktion überhaupt noch nicht( Trotz 3 Jahre Inventor)deshalb sind mir die Schweißperlen auf der Stirn gestanden, als ich gesehen habe das Teile meiner Zchng.-Ableitung in Strich 2 Punktlinien erscheinen. Problem war halt das ich nicht wußte wo ich die Schande beheben kann, aber Dank EUCH bin icht jetzt schlauer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur
Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 18. Dez. 2007 16:17 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Zitat: Original erstellt von Little_Devil: @HBoalso selbst ich habe jetzt in der Stückliste die Spalte mit den Eigenschaften wo man die Teile auf Referenz schalten kann gefunden Die Auswirkung auf die Zeichnungsableitung ist die Selbe, ob Du es in der Stückliste oder im IAssambly oder Assambly RMT->Stücklistenstruktur auf Referenz stellst. Ich kannte diese Funktion überhaupt noch nicht( Trotz 3 Jahre Inventor)deshalb sind mir die Schweißperlen auf der Stirn gestanden, als ich gesehen habe das Teile meiner Zchng.-Ableitung in Strich 2 Punktlinien erscheinen. Problem war halt das ich nicht wußte wo ich die Schande beheben kann, aber Dank EUCH bin icht jetzt schlauer.
ich habe nicht nur eine Stückliste gefunden, bei denen man diese Einstellungen auf "Referenz" oder sonstwas vornehmen kann. Das war ja auch nicht das Problem. Die beschriebene Auswirkung, dass die Teile nur noch gestrichelt dargestellt werden, habe ich noch garnicht gesehen. Dass die entsprechend geschalteten Bauteile in der Stückliste nicht mehr auftauchen, konnte ich bei direktem "Schalten" in der Stückliste noch nicht feststellen. Es müssen also wohl noch andere Umstände dabei im Spiel sein, als wir hier bisher aufgeführt haben. [EDIT] Ergänzung und Korrektur. Inzwischen habe ich in der Zeichnungsableitung der Baugruppe die ich aktuelle in Arbeit und für dieses "Untersuchungen" benutzt habe, die gestrichelte Darstellung des auf "Referenz" geschalteten Bauteiles festgestellt. Für mich kam aus diesem Thraed hier nicht klar hervor, was in welcher Datei gemacht wird um in einer anderen Auswirkungen zu zeigen. [Diese Nachricht wurde von HBo am 18. Dez. 2007 editiert.] [EDIT] ScreenShot angehängt nur diese Einstellung zeigt bei mir Auswirkung auf die Einträge in der Baugruppen-Stückliste [Diese Nachricht wurde von HBo am 18. Dez. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
g-konstruktion Mitglied Konstrukteur
Beiträge: 475 Registriert: 05.11.2001 Mod Prosteel-Forum<P>-- IV2017 Prof. -- Win10 Prof 64-bit i7-3820 nvidia GeForce GTX 570 32GB RAM -- Notebook Dell Precisison M4400 Quadro FX 770M 4GB RAM
|
erstellt am: 18. Dez. 2007 17:35 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Also eigentlich sind beide Versionen gleichbedeutend. Wenn du in der Zeichnung auf die Stückliste rechtsklickst und dann in die Stückliste wechselst (nicht Teileliste...), kannst du auf Referenz schalten. Aber bitte vor dem Verlassen der Dialogbox nach dem Auswählen "Referenz" in der Pull-Down-Liste bitte noch woanders hinklicken, da er die Auswahl "Referenz" sonst nicht annimmt und auf "Normal" verbleibt. Hoffe, jetzt sind alle Klarheiten beseitigt. Gruß, Michael [Diese Nachricht wurde von g-konstruktion am 18. Dez. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 18. Dez. 2007 18:34 <-- editieren / zitieren --> Unities abgeben: Nur für Little_Devil
Hallo, Danke fuer die Erklaerung. HBo ich habe deinen Beitrag gelesen und ich finde es auch sehr wichtig das Thema. Dies beinhaltet auch die Exemplareigenschaften. Dies will ich noch mal ausfuehren. Stueckliste = Baugruppe Teileliste = Zeichnung Exemplareigenschaft = die Eigenschaft des positinierten Elementes, zwei Mal das selbe Element platziert kann das eine als Referenz eingestellt werden und das andere als Standard. Dokumenteneigenschaft = Dies ist die Eigenschaft im Dokument und kann man dort einstellen. Hinweis: Von der idw ist es mittels RMT auf Teileliste moeglich gleich auf die Stueckliste der BG zuzugreifen. Folgendes mal eine Baugruppe auf machen und die Stueckliste oeffnen. Nun kann man in der Stueckliste die Stuecklisteneigenschaft einstellen. Aber damit stellt man die Dokumenteneigenschaft ein. Die Exemplareigenschaft stellt man anders ein. Man geht in den Browserbaum, RMT und dort auf Eigenschaften klicken. Dann gibt es einen Raider Names Exemplar. Dort kann man zwischen Standard und Referenz waehlen. Nun hat man die Exemplareigenschaft geaendert. Warum ich das schreibe. Mir ist folgendes passiert. Ich hatte auch so eine Stahlkonstruktion. Im Zusammenbau brauchte ich diese als Normal. Aber dann habe ich noch was draufkonstruiert muessen und dort musste dies als Referenz haben. Ich bin in die BG-Stueckliste rein und habe nun munter auf Referenz gestellt. Als ich die Hauptbaugruppe wo es als Normal angezeigt werden sollte, war es als Referenz eingestellt. Herzliche Gruesse Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
