Thema: Eliptische Anordnung (1270 mal gelesen)
|
matzork Mitglied

 Beiträge: 13 Registriert: 10.06.2005
|
erstellt am: 04. Jul. 2005 13:48 <-- editieren / zitieren --> Unities abgeben:
|
invhp Ehrenmitglied V.I.P. h.c. MB Techniker, AE, WKZmacher

 Beiträge: 5552 Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 04. Jul. 2005 14:13 <-- editieren / zitieren --> Unities abgeben:          Nur für matzork
|
matzork Mitglied

 Beiträge: 13 Registriert: 10.06.2005
|
erstellt am: 04. Jul. 2005 14:17 <-- editieren / zitieren --> Unities abgeben:
|

| |
CAD-Huebner Ehrenmitglied V.I.P. h.c. Verm.- Ing., ATC-Trainer

 Beiträge: 9803 Registriert: 01.12.2003 AutoCAD 2.5 - 2025, Inventor AIP 4-2025 Windows 11 i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 04. Jul. 2005 14:19 <-- editieren / zitieren --> Unities abgeben:          Nur für matzork

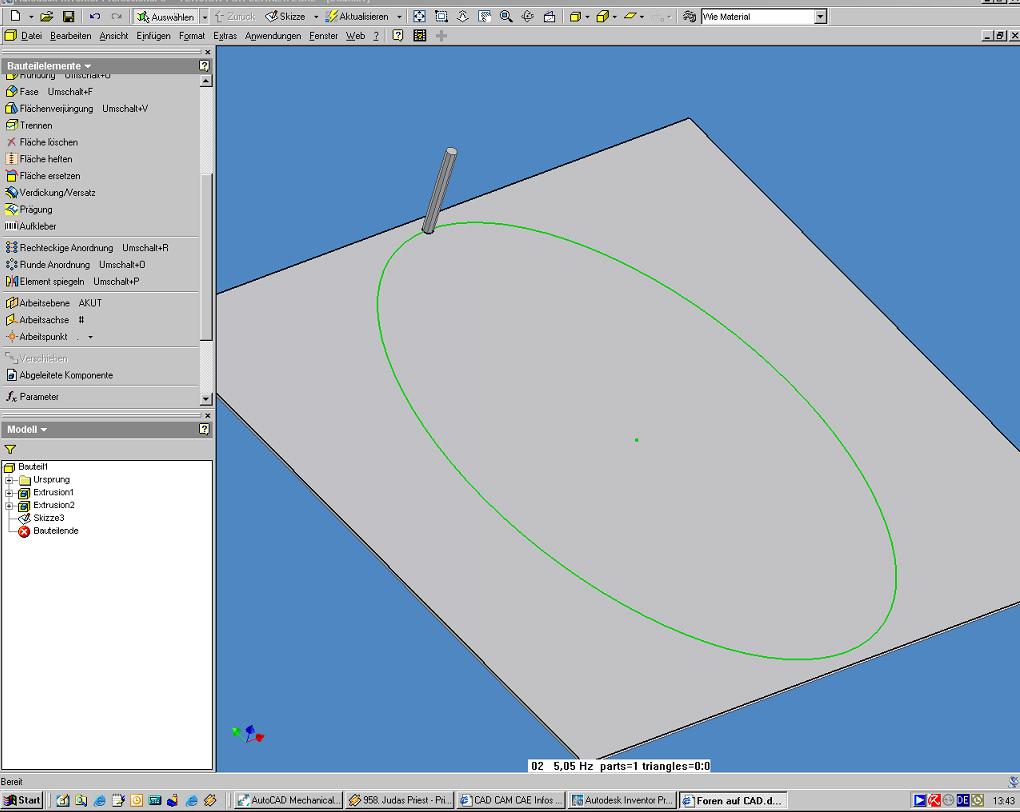

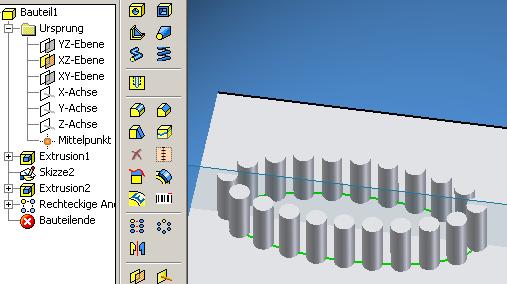

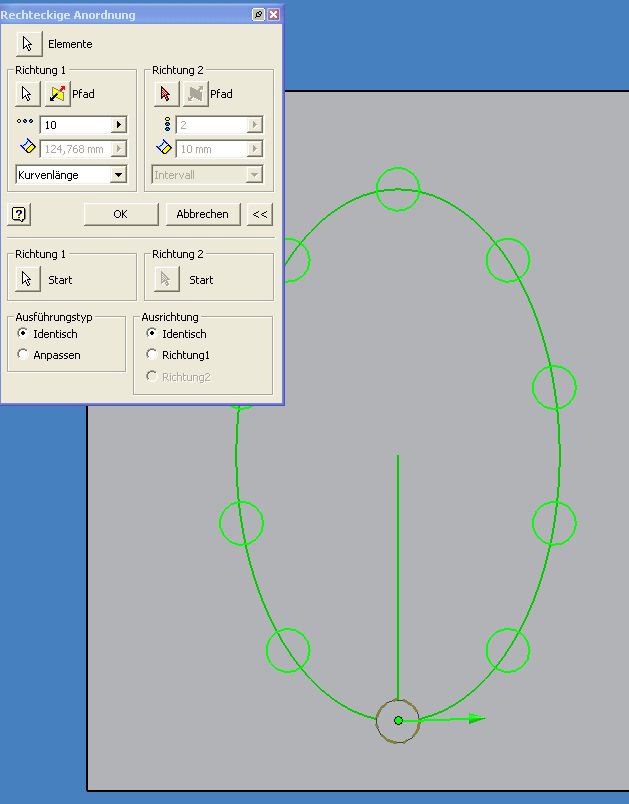

Auf der elliptischen Skizze muss ein zusätzlicher Punkt (Bohrpunkt oder Linienende) gesetzt werden, sinnvollerweise am Einfügepunkt der Ellipse. Dann nimmt man den Befehl "rechteckige Anordnung", wählt die Säule als Element, wählt Die Ellipse als Pfad Richtung 1 (Ellipse möglichst am Säuleneinfügepunkt wählen wegen der Startrichtung), dann noch den Startpunkt wählen. Dann Kurvenlänge statt Intervall und Anzahl = 10 - fertig. ------------------ Mit freundlichem Gruß Udo Hübner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
