Thema: Faltenbalg mit unterschielicher Kontur (2843 mal gelesen)
|
Benny_01
Mitglied
Techn. Zeichner
   Beiträge: 23
Registriert: 10.11.2004
|
erstellt am: 10. Nov. 2004 09:29  <-- editieren / zitieren -->   Unities abgeben:
Ich hab ein Problem mit einem Faltenbalg und sitze schon einige Zeit davor und komme nicht weiter.  Und zwar: Ich sollte einen Faltenbalg erstellen, der auch Adaptiv ist, und eine 8 Eckesform außen hat und innen ein Rechteck. Ich bekomme es nur so hin, das meine Außenkontur die gleiche wie innen ist. Es muss aber aus Baulichen Gründen eine unterschiedliche sein.Wär echt spitze wenn mir jemand helfen könnte! MfG Benny [Diese Nachricht wurde von Benny_01 am 10. Nov. 2004 editiert.] [Diese Nachricht wurde von Benny_01 am 10. Nov. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadmast
Mitglied
selbstständiger Konstrukteur
Beiträge: 523
Registriert: 14.02.2002 IV5 / IV9 mit Win2K SP4/3,Intel 2,4Ghz, 1GB RAM und AMD 1GHZ, 0,5GB RAM
|
erstellt am: 10. Nov. 2004 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
|
thomas109
Moderator
Dompteur

Beiträge: 9350
Registriert: 19.03.2002 Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2009 RIP,
aktiv
2010 - 2023
produktiv AIS2023.3 +PartSolutions / ECTR
AICE
.
|
erstellt am: 10. Nov. 2004 10:42 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
|
Benny_01
Mitglied
Techn. Zeichner
Beiträge: 23
Registriert: 10.11.2004
|
erstellt am: 10. Nov. 2004 10:53 <-- editieren / zitieren --> Unities abgeben:

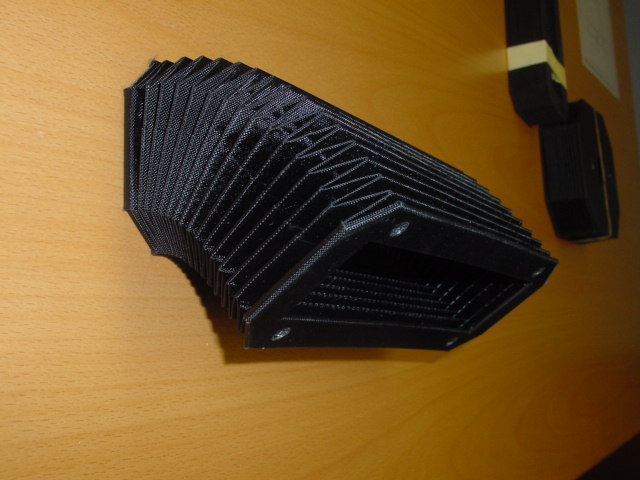

Hey Tom! Das hab ich auch schon gefunden nur leider ist da außen ein Rechteck und auch innen. Ich hab mal ein Beispiel dazugestellt in dem die Kontur dagestellt ist. Masse sind auch erst mal egal. MfG Benny Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tschack
Mitglied
Beiträge: 186
Registriert: 29.11.2002 AIS9/AIP10SP2/AIP11SP1
Windoes XP - P4 3,0 - 1 GB
NVIDIA Geforce 6200V+
|
erstellt am: 10. Nov. 2004 11:46 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
Hallo Benny_o1, Der Faltenbalg muß so aufgebaut werden, daß eine Außenfalz an der Längsseite in eine Innenfalz an der Querseite übergeht und umgekehrt.
Dann ergibt sich automatisch die gewünschte 8-eckige Außenkontur. Mfg Hans
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Marine
Mitglied
CAD Engineer
Beiträge: 221
Registriert: 09.03.2004 Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4
|
erstellt am: 10. Nov. 2004 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01

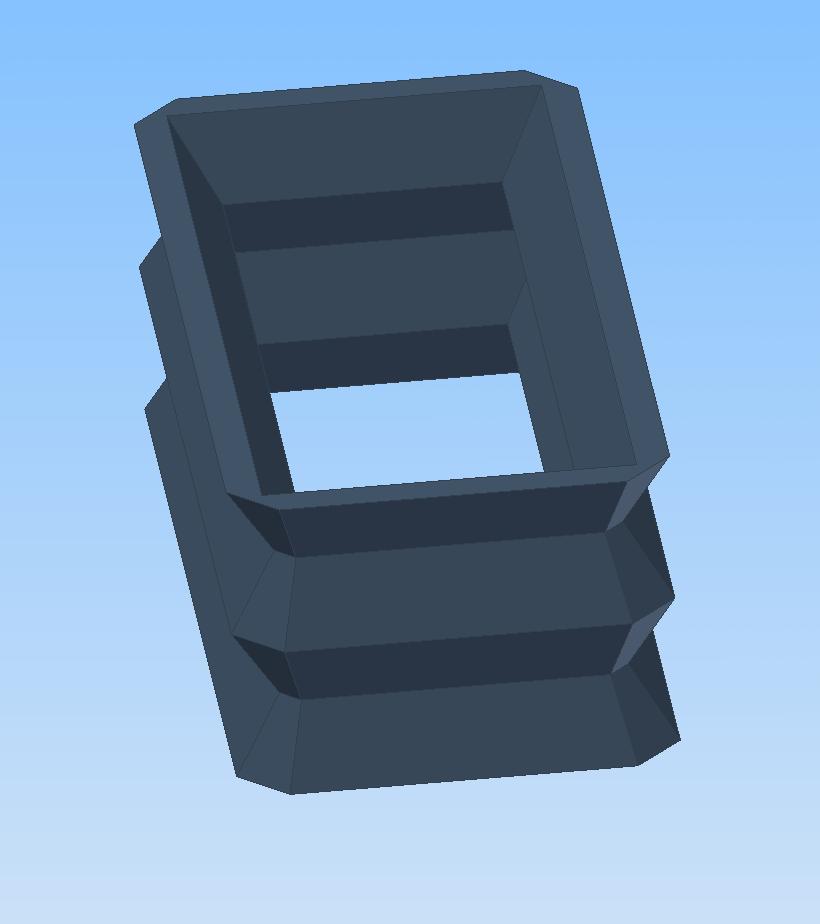

Hallo Beny Ich habe mal ein Bild reingestellt. Ist mir aber nicht ganz klar was Du suchst. Oder sind da möglicherweise nur der Flansche nach Deinem gesuchten Profil? Mit freundlichen Grüssen
Narcel ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Benny_01
Mitglied
Techn. Zeichner
Beiträge: 23
Registriert: 10.11.2004
|
erstellt am: 15. Nov. 2004 08:48 <-- editieren / zitieren --> Unities abgeben:
|
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 15. Nov. 2004 12:13 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
Hi Benny, das Problem ist, dass die einzelnen Flächen eines solchen Faltenbalges beim Verformen auch in sich verändert werden. Da müsste man fast alle Skizzen dieses Teils adaptiv machen und es wäre ein großer Rechenaufwand, wenn sich das bewegen soll, d.h. eine Bildschirmdarstellung wäre sehr träge und der Aufwand erheblich. Wozu braucht Ihr das, soll heißen: lohnt sich das? Gruß
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Benny_01
Mitglied
Techn. Zeichner
Beiträge: 23
Registriert: 10.11.2004
|
erstellt am: 15. Nov. 2004 13:10 <-- editieren / zitieren --> Unities abgeben:
Brauch es eben für die Zeichnung und für die Komplette Baugruppe. Wobei es bei der Baugruppe nicht so schlimm wär, wenn es nicht passt. Innen sieht man es ja dann nicht, ob es 8 Eckig ist oder Recheckigist. Es ist auch schlecht "2 Teile" zu machen, weil es in unseren Bauteilverwaltung damit einige Probleme geben würde (Bauteilnummer, ID-Nummern usw.)! Deswegen sollte es aus einem Stück erstellt werden! MfG Benny Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jew
Mitglied
Beiträge: 223
Registriert: 20.10.2004 alles da was Mann braucht
|
erstellt am: 15. Nov. 2004 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
|
Benny_01
Mitglied
Techn. Zeichner
Beiträge: 23
Registriert: 10.11.2004
|
erstellt am: 15. Nov. 2004 13:27 <-- editieren / zitieren --> Unities abgeben:
Hey jew! Wollte die Datei mal öfnen, dann kamm aber die Fehlermeldung "Datenbankschema ist neuer als diese Version der Software". Wir arbeiten noch mit Inventor 8. Kannst du da vielleicht was dran machen? MfG Benny Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jew
Mitglied
Beiträge: 223
Registriert: 20.10.2004 alles da was Mann braucht
|
erstellt am: 15. Nov. 2004 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Benny_01
|
