Autor Thema:   Skizzenebene (281 mal gelesen)
Thomas Gruber
Mitglied
AE Engineer


Sehen Sie sich das Profil von Thomas Gruber an!   Senden Sie eine Private Message an Thomas Gruber  Schreiben Sie einen Gästebucheintrag für Thomas Gruber

Beiträge: 752
Registriert: 08.03.2002

IV2008 SP2
auf Dell M65 4GB RAM

erstellt am: 13. Nov. 2003 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi Leute

Hoffentlich fällt meine Frage in die Kategorie "so einfach das man es nicht findet"

Kann ich eine bestehende Skizze in eine andere Ebene legen? (will im Nachhinein eine Extrusion von einer anderen Ebene starten)

Grüße
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2020
Registriert: 08.04.2002

AIS2009, PDSU 2012-2015, Plant 3D 2011-2015, NavisWorks 2010-2015, Win7 64bit SP1, Intel Core i7 870, 16 GB RAM, Quadro 2000D

erstellt am: 13. Nov. 2003 14:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich

türlich geht das.
einfach im Browser rechtsklich auf die Skizze und "neu definieren" - neue ebene bekanntgeben - fertisch

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Gruber
Mitglied
AE Engineer


Sehen Sie sich das Profil von Thomas Gruber an!   Senden Sie eine Private Message an Thomas Gruber  Schreiben Sie einen Gästebucheintrag für Thomas Gruber

Beiträge: 752
Registriert: 08.03.2002

IV2008 SP2
auf Dell M65 4GB RAM

erstellt am: 13. Nov. 2003 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

is ja Wahnsinn...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Der Westfale
Mitglied
FH-Laboringenieur


Sehen Sie sich das Profil von Der Westfale an!   Senden Sie eine Private Message an Der Westfale  Schreiben Sie einen Gästebucheintrag für Der Westfale

Beiträge: 196
Registriert: 18.04.2002

erstellt am: 13. Nov. 2003 16:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich

Doch Vorsicht!

Wenn man auf der Skizze projizierte Linien hat, sind diese nach dem neu Definieren nicht mehr vom Typ 'Referenz', sondern 'Normal'. D. h. sie können versehentlich verschoben werden, und dann paßt die Projektion nicht mehr, ohne daß man's merkt. Das gilt zumindest für IV6, mit dem ich noch arbeite.

Schönen Feierabend wünscht

------------------
Jürgen L.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Charly Setter
Moderator





Sehen Sie sich das Profil von Charly Setter an!   Senden Sie eine Private Message an Charly Setter  Schreiben Sie einen Gästebucheintrag für Charly Setter

Beiträge: 11802
Registriert: 28.05.2002

Die Diva und das Biest...

erstellt am: 13. Nov. 2003 16:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich

@Jürgen: Das wird auch so bleiben, da´s Anders nicht geht. Dafür hast Du aber die Körperkanten der neuen Ebene als proj. Geometrie. An der muß man die Skizze dann "festmachen"

lg Mathias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Der Westfale
Mitglied
FH-Laboringenieur


Sehen Sie sich das Profil von Der Westfale an!   Senden Sie eine Private Message an Der Westfale  Schreiben Sie einen Gästebucheintrag für Der Westfale

Beiträge: 196
Registriert: 18.04.2002

erstellt am: 13. Nov. 2003 16:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich

'nAabnd,

es geht schon anders, und zwar dann, wenn die neue Ebene parallel zur alten ist. Das könnte IV - theoretisch - merken und die Referenzen behalten. Eigentlich würde ich auch erwarten, daß IV beim neu Definieren auf eine anders gekippte Ebene die Projektionen behält und entsprechend verzerrt - eben projiziert. Na ja, man kann nicht alles haben, und es gibt Wichtigeres für ADesk zu tun...

Grüße von

------------------
Jürgen L.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2020
Registriert: 08.04.2002

AIS2009, PDSU 2012-2015, Plant 3D 2011-2015, NavisWorks 2010-2015, Win7 64bit SP1, Intel Core i7 870, 16 GB RAM, Quadro 2000D

erstellt am: 13. Nov. 2003 17:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich




Zitat:
Original erstellt von Der Westfale:
...auf eine anders gekippte Ebene die Projektionen behält und entsprechend verzerrt - eben projiziert...

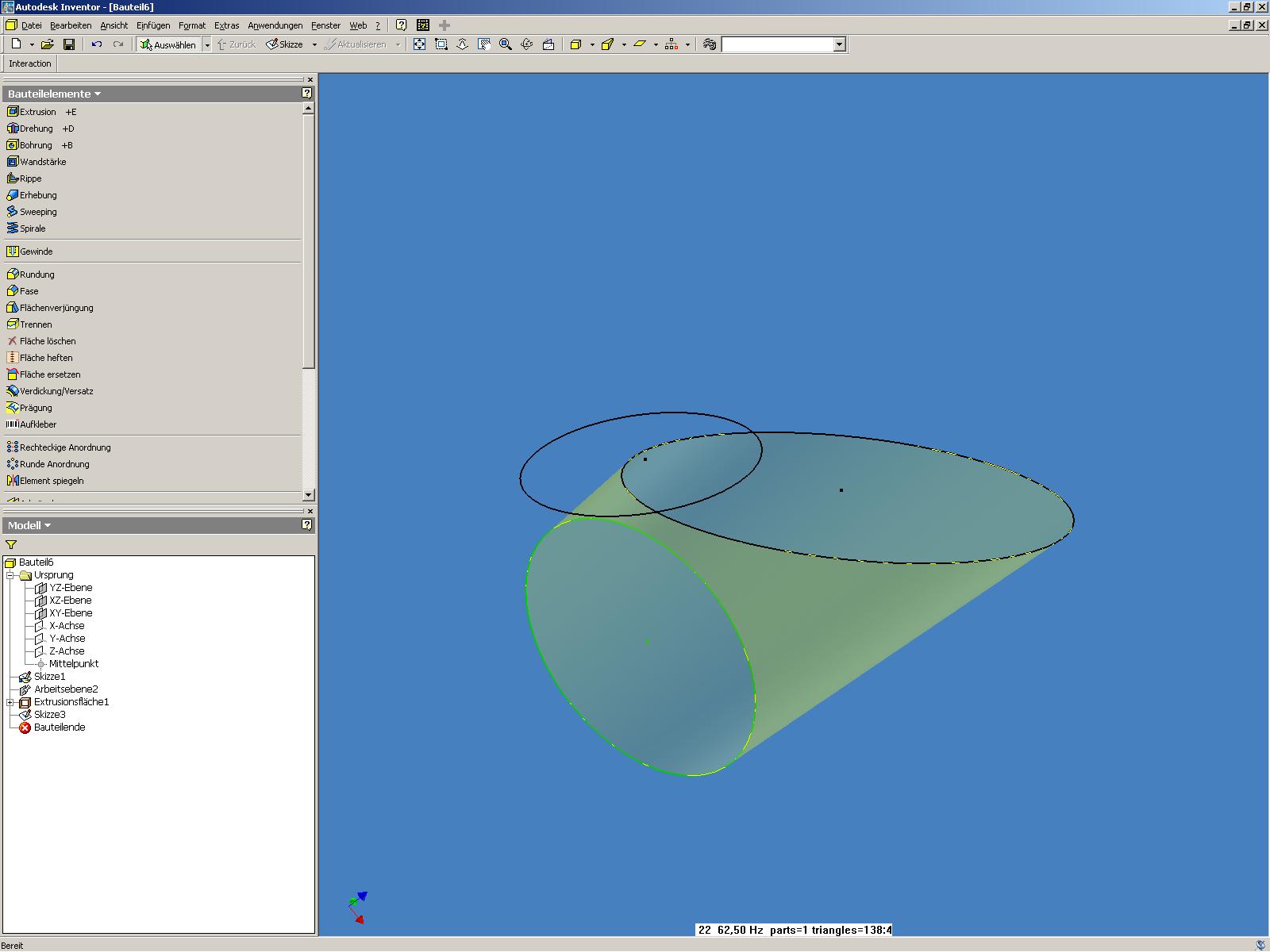

geht doch oder? eben nicht über skizze neu definieren sondern eine eigenständige skizze. je nach dem was du als projektionsnormale siehst entweder ganz die 1te skizze in die 2te projezieren oder eine/mehrehre hilfsflächen aufspannen...

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Der Westfale
Mitglied
FH-Laboringenieur


Sehen Sie sich das Profil von Der Westfale an!   Senden Sie eine Private Message an Der Westfale  Schreiben Sie einen Gästebucheintrag für Der Westfale

Beiträge: 196
Registriert: 18.04.2002

erstellt am: 14. Nov. 2003 10:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thomas Gruber 10 Unities + Antwort hilfreich

Moin Siegfried & alle anderen,

stimmt schon: Lösbar ist das Ganze. Was mich halt stört, entspricht der Kernfrage von Thomas G.: Ich habe eine Skizze mit projizierten Elementen drauf, kombiniert mit weiteren gezeichneten Elementen. Damit habe ich schon eine Extrusion, Rotation, Bohrung o. ä. gemacht. Jetzt möchte ich nachträglich die Skizze woanders haben, z. B. parallel verschieben. Wenn ich dafür eine neue Skizze nehme, muß ich alle Skizzenelemente und Extrusionen etc. nochmal neu machen. Wenn ich die vorhandene Skizze neu definiere, sind meine Projektionslinien 'am Schwimmen'; das gilt auch für projizierte Ursprungselemente wie Achsen oder den Nullpunkt! Wenn man da nicht aufpaßt, ist ruckzuck die am Ursprung festgemachte Skizze um ein paar Zehntel verschoben, ohne daß man's gemerkt hat. Und das ist doof! Deswegen wär's schön, wenn IV wenigstens beim Parallelverschieben, wo sich die Projektion geometrisch gar nicht ändert, die Referenzen behalten könnte. Damit wäre der wichtigste Fall schon abgedeckt.

Na ja, es ist nunmal so, daher höre ich jetzt auf zu lamentieren.

Hoffnungsarme, aber beste Wochenendwünsche von

------------------
Jürgen L.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Gruber
Mitglied
AE Engineer


Sehen Sie sich das Profil von Thomas Gruber an!   Senden Sie eine Private Message an Thomas Gruber  Schreiben Sie einen Gästebucheintrag für Thomas Gruber

Beiträge: 752
Registriert: 08.03.2002

IV2008 SP2
auf Dell M65 4GB RAM

erstellt am: 14. Nov. 2003 10:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi Jürgen

Ich hab sobald ich die neue Ebene gewählt hab, als erstes alle Elemente fixiert (festgelegt), somit fällt dieses Risiko weg.

Gruß
Thomas
