Thema: Bedienelemente als Baugruppe (2523 mal gelesen)
|
M.Simon Mitglied
Beiträge: 309 Registriert: 03.01.2003 EPLAN Electric P8 Professional 2024
|
erstellt am: 22. Aug. 2007 08:48 <-- editieren / zitieren --> Unities abgeben:
Hallo Eplaner, ich möchte für meine Bedienelemente (Schalter, Taster) in der Artikelverwaltung Baugruppen anlegen. Nun besteht z.B. ein Taster aus einem Betätigungselement und einem Schaltelement. Da ich die Funktionsschablone in der Baugruppe nicht manuell erstellen kann, stellt sich mir die Frage, wie muß die Funktionsschablone für die Einzelteile aussehen? Bekommt das Betätigungselement auch eine Schablone? Welche Funktionsdefinition bekommt das Schaltelement?
------------------ M.Simon Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
susi 7 Mitglied Elektrotechnikermeisterin
Beiträge: 1375 Registriert: 31.12.2004 Eplan 5 Prof 5.20 - 5.70SP1HF2 Electric P8 all in Windows 10
|
erstellt am: 22. Aug. 2007 09:29 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Hallo M.Simon Das ist echt schwierig Ich würde am Bedienelement die Funktionsschablone hinterlegen, da Du hier auch das passende Symbol ( z.B. Not-Aus mit Drehentriegelung ) hinterlegen kannst. Nun kann es natürlich sein das ein Bedienelement mit einem Schließer oder einem Öffner verknüpft ist. Hierfür würde ich den Artikel in 2 unterschiedlichen Varianten anlegen. Die Schablone am Schaltelement kann zu sovielen verschiedenen Betätigern passen, dass ich auch hier mit Varianten arbeiten würde - eine ohne Schablone um diesen Artikel mit deinem Betätiger kombinieren zu können ohne eine weitere Funktion dazuzupacken und eine mit Schablone um diesen als zusätzlichen Hilfskontakt benutzen zu können. Oder mann zeichnet sich ein Symbol für die Betätiger, oder, oder oder... Hier gibts leider viele Möglichgkeiten, die Vor und Nachteile mit sich bringen ------------------ Gruss Susi Susi`s Bikertreff Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M.Simon Mitglied
Beiträge: 309 Registriert: 03.01.2003 EPLAN Electric P8 Professional 2024
|
erstellt am: 22. Aug. 2007 11:59 <-- editieren / zitieren --> Unities abgeben:
|
susi 7 Mitglied Elektrotechnikermeisterin
Beiträge: 1375 Registriert: 31.12.2004 Eplan 5 Prof 5.20 - 5.70SP1HF2 Electric P8 all in Windows 10
|
erstellt am: 22. Aug. 2007 13:59 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
|
hannes1160 Mitglied elektrotechniker
Beiträge: 45 Registriert: 08.08.2005 Eplan 5.70 SP1 Eplan P8 1.9.5.3231
|
erstellt am: 08. Mai. 2008 23:11 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
|
Balage Mitglied Dipl.-Ing. Elektrotechnik
Beiträge: 522 Registriert: 13.03.2008 Win10 x64Pro, EPLAN 5.70 SP1, EPLAN electric P8 Pro 2.x EPLAN Engineering Center/Configuration
|
erstellt am: 09. Mai. 2008 00:01 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Hallo Hannes, ich würde die Einzelkomponente auch als Artikel unter Einzelteile einzeln anlegen. Jeder Artikel bekommt seine eigene Funktionsschablone: der Betätiger (die gibt es nämlich mittlerweile) als "Sonstige, variabel" mit dem entsprechenden Symbol, der Schliesser, der Öffner, die Lampe, wie gewohnt. Komplettgeräte würde ich dann aus den Einzelartikeln als Baugruppe zusammensetzen. Dafür muss der entsprechende Artikel unter Baugruppe angelegt werden und auf der Registerkarte Baugruppe können die Einzelteile zusammengestellt werden, die für den Zusammenbau wirklich benötigt werden. Einen Sonderfall bilden dabei die Leuchtdrucktasten, weil die Lampe eigentlich anders gekennzeichnet werden sollte, als der Taster. Dafür muss eine andere Strategie entwickelt werden, weil die Baugruppe - und damit alle ihre Einzelteile - nur ein BMK haben kann. Gruß Ferenc ------------------ Until you spread your wings, you'll have no idea how far you can walk. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hannes1160 Mitglied elektrotechniker
Beiträge: 45 Registriert: 08.08.2005 Eplan 5.70 SP1 Eplan P8 1.9.5.3231
|
erstellt am: 09. Mai. 2008 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Hallo Ferenc ! Hab das mit der Funktionsschablone für den Betätiger ausprobiert, findet aber dann in der Geräteauswahl keinen Artikel ??? Sehr seltsam !! Sonstige, variable scheint nicht zu funktionieren - wie kann das sein?? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Balage Mitglied Dipl.-Ing. Elektrotechnik
Beiträge: 522 Registriert: 13.03.2008 Win10 x64Pro, EPLAN 5.70 SP1, EPLAN electric P8 Pro 2.x EPLAN Engineering Center/Configuration
|
erstellt am: 10. Mai. 2008 16:43 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon

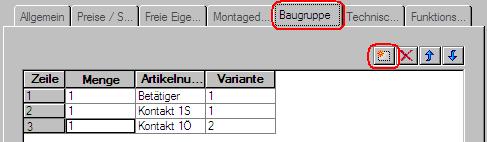

Hallo Hannes, jetzt wird's interessant! Jetzt kommen die Details. Dein Problem ist vermutlich, dass für die Funktionsdefinition "Sonstige, variabel" keine Geräteauswahl erfolgen kann. Zum Einen, weil die Betätiger in der Symbolbibliothek so hinterlegt sind, dass ihre Darstellungsart auf "Grafik" eingestellt ist. Zum Anderen, weil auch dann, wenn man diese auf "Allpolig" setzt, klappt es nicht. Daher darf der Betätiger natürlich nicht alleine platziert sein, sondern mit mindestens einem Kontakt. An welchem Symbol führst Du die Geräteauswahl aus? Sollte am Betätiger erfolgen, weil er die Hauptfunktion ist. Welche Symbole sind zu dieser Zeit ausserdem noch im gleichen BM vorhanden? Wenn der Betätiger mit mindestens einem Kontakt bestückt ist, wird die Baugruppe zur Auswahl angeboten, sonst gibt's nichts oder es gibt alles andere. Sind die Kontakte Hauptfunktionen? Das sollten sie nämlich NICHT sein, weil der Betätiger selbst schon eine ist! Die Regel kennst Du bestimmt schon: ein Betriebsmittel muss genau eine Hauptfunktion haben. Nun zur Frage "wie baut man eine Baugruppe?": In den beigefügten Bilder kannst erkennen, wie die Baugruppe zusammengesetzt ist. Zunächst werden die Einzelteile zurecht gelegt. Betätiger mit der entsprechenden Funktionsschablone UND Symbol(!). Die Kontakte müssen in mehreren Varianten vorliegen, weil sich ihre Anschlussbezeichnungen i.d.R. danach richten, an welchem Platz sie eingebaut sind. Ich habe die Variante 1 mit den Anschlussbezeichnungen 11/12 bzw. 13/14, Variante 2 mit 21/22 bzw. 23/24 und Variante 3 mit 31/32 bzw. 33/34 definiert - hübscher Nebeneffekt: Variantennummer ist mit dem Zehnerbereich identisch. Anschließend habe ich unter Baugruppen einen neuen Artikel angelegt (sollte mit der Artikelnummer und den Daten des Kombiteils erstellt werden). Auf der Registerkarte Baugruppe habe ich dann über die Schaltfläche "Neu" die Einzelteile zusammengestellt. Ich hoffe, somit wird es auch Dir gelingen. Schöne Feiertage wünscht Ferenc ------------------ Until you spread your wings, you'll have no idea how far you can walk. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hannes1160 Mitglied elektrotechniker
Beiträge: 45 Registriert: 08.08.2005 Eplan 5.70 SP1 Eplan P8 1.9.5.3231
|
erstellt am: 10. Mai. 2008 17:42 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Hallo Ferenc ! Dann bin ich aber wieder da wo ich nicht hin möchte, nämlich das ganze über Baugruppen zu machen! Bis jetzt hab ich doch noch fast alles irgendwie über die Zubehörkennung regeln können; nur bei den besch... Tasterkombinationen fehlt mir noch der richtige Ansatz. Werde es aber weiter probieren - das muß doch irgendwie zu schaffen sein. Trotzdem Dank und schönes Wochenende. hannes
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Balage Mitglied Dipl.-Ing. Elektrotechnik
Beiträge: 522 Registriert: 13.03.2008 Win10 x64Pro, EPLAN 5.70 SP1, EPLAN electric P8 Pro 2.x EPLAN Engineering Center/Configuration
|
erstellt am: 15. Mai. 2008 00:47 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Was hast Du denn gegen Baugruppen? So schlimm finde ich sie gar nicht. Es ist mit etwas Arbeit verbunden, aber sie hält sich in Grenzen. Ausserdem ist damit ein Gerät genauso definiert, wie im wirklichen Leben. Gruß Ferenc ------------------ Until you spread your wings, you'll have no idea how far you can walk. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hannes1160 Mitglied elektrotechniker
Beiträge: 45 Registriert: 08.08.2005 Eplan 5.70 SP1 Eplan P8 1.9.5.3231
|
erstellt am: 15. Mai. 2008 16:41 <-- editieren / zitieren --> Unities abgeben: Nur für M.Simon
Also ich hab persönlich überhaupt nichts gegen Baugruppen, nur die Anzahl der Baugruppe stört mich. Allein wenn ich die Moeller Tasterkomponenten hernehmen gibt es unzählige Möglichkeiten die zu kombinieren. Und da fang ich mit ein paar Baugruppen nichts an. Hab aber das jetzt so gelöst, daß mein Kontaktelement ( hab 6 Varianten angelegt ) die Funktionsdefinition hat und über die Zubehörkenung mach ich mir den Rest. Ist zwar nicht ganz perfekt, aber das bin ich auch nicht. Aber für die ganzen Standartsachen reicht es aus jetziger Sicht aus. lg hannes Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
