Hallo Zusammen,

ich habe folgendes Problem: In der Zeichnungserstellung unter Stil gibt es eine Karteikarte "Perspektive". Diese würde ich im Zusammenhang mit einem Schnitt gerne nutzen, um nur einen gewissen Bereich der verdeckten Kanten sehen zu können.

Hat jemand von Euch mit dieser Funktion Erfahrung?

Liebe Grüße

Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian,

welche Version. In NX5 kann man mit einer Variable eine weitere option freigeben, die die Angabe der Perspektiv Daten unnötig macht. Sinn der Sache ist es, nur einen bestimmten Bereich vor und hinter der Schnittlinie darzustellen.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian,

Du musst auch die Variable nennen sonst weiss das ja niemand

Gruß
weissichnicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach ja, natürlich  .

Die Variable heißt: set UGII_DRAFT_FOREGROUND_OFFSET=200

200 ist der Bereich, der vor und hinter der Schnittlinie angezeigt wird.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erstmal vielen Dank für Eure Antworten bisher. Ich Arbeite mit NX4. Ich will vor und hinter dem Schnitt ein Bereich darstellen. Die Funktion perspektive könnte mir dabei sicherlich auch weiterhelfen, wie Felix sagt, bloß von wo werden die Abstände der vorder- und hinteren Bildschirmebene gemessen?

LG

Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wo und wie kann ich die Variable setzen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von FlorianUG:
...In der Zeichnungserstellung unter Stil gibt es eine Karteikarte "Perspektive". Diese würde ich im Zusammenhang mit einem Schnitt gerne nutzen, ...

---

IMHO gehen Schnitt+Perspektive gemeinsam nicht, was auch verständlich ist.

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Schnitt und Perspective zusammmen gehen sehr gut,  genau für die im Beitrag gestellte Aufgabe. Evt. ist die Namensgebung ist ein wenig missverständlich.
Die Werteangaben sind absolut zu betrachten. Zum besseren Verständnis ein kleines Beispiel aus meinem Bereich:
Stell die ein Schiff mit einer Länge von 100000mm vor. Die Ausdehnung der 100000mm ist in X-Richtung.
Nun will ich einen Querschnitt von einem Spant auf einer Länge von 50000mm haben. Ich setze also den Schnitt in NX bei 50000mm. Nun sieht man auch alle Spanten, die eine größere Ausdehnung als 50000mm haben. Genau das will ich nicht. Also stelle ich bei Perspective das Back Clipping auf -50250mm (wirklich Minus) ein. So sehe ich nur einen Bereich von der Schnittlinie bis 250mm dahinter.

Es kann sein, daß diese neue Funktion von NX5 nach NX4 zurück übertragen worden ist. Ich schaue mal nach und melde mich dann wieder.

@Dirk E.: Die Variable kannst du im Startbatch oder bei den Umgebungsvariablen setzen.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian,

habe gerade mal nachgeschaut. Die Funktion ist auch in der NX4 (ich habe es in NX4.04.2 MP1 probiert) verfügbar über die betreffende Variable.
Beim Setzen der Sectionline kannst du bei den Section Line Prefernces dann einen Haken setzen bei "Offset Section Line" und deinen Wert eingeben. Dann siehst du zur normalen Section Line noch eine Linie davor und dahinter. Die geben dann den Bereich an, der angezeigt wird. Dafür mußt du allerdings im View Style bei Section den Background ausschalten und den Foreground einschalten.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wo sind dann die "Section Line Prefernces" zufinden?

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

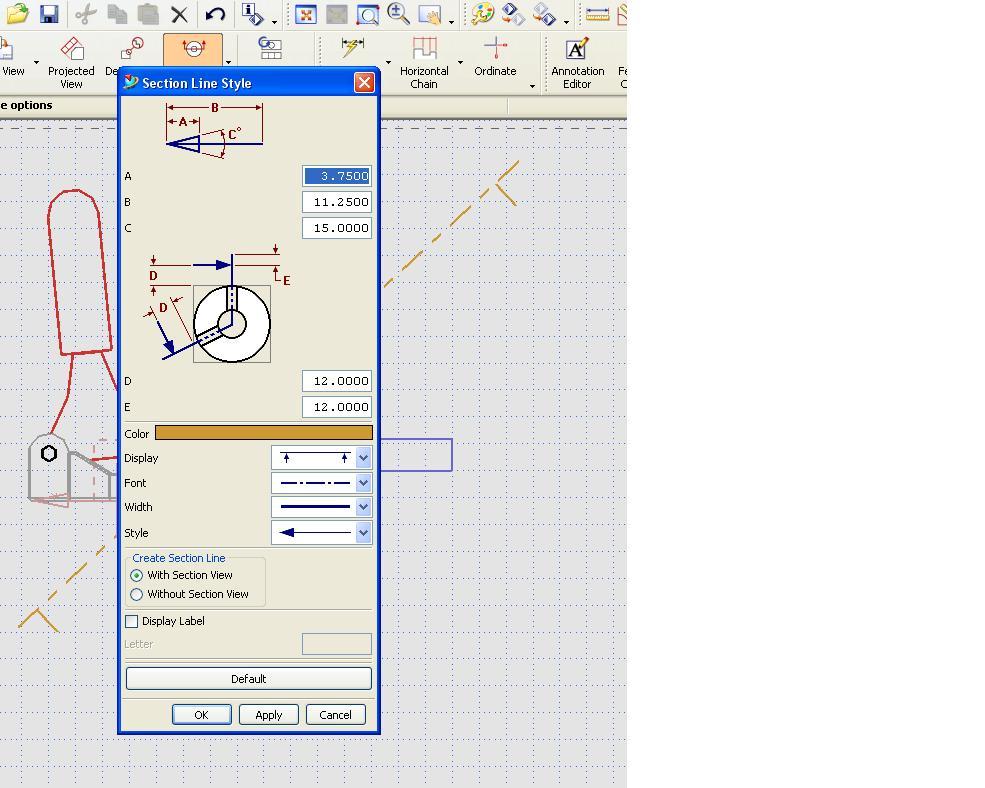

Klick auf "section view" und dann auf "section line style".

Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So, jetzt bin ich es nochmal. Ich kann bei meinem NX4 trotz gesetzter Variable die Einstellung "Offset Section Line" nicht finden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Florian,

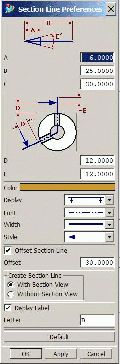

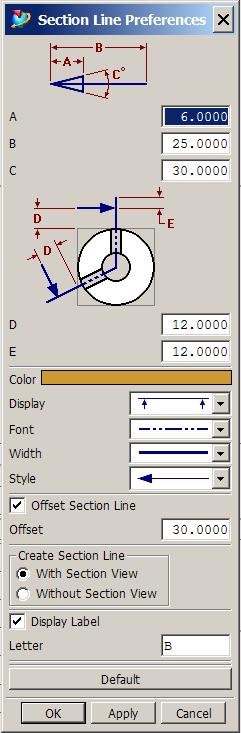

so sollte es bei gesetzter Variable aussehen. Welche NX Version hast du? Eventuell ist es in früheren NX4 MR nicht enthalten.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Felix,

in NX4 habe ich die Funktion jetzt aufgegeben, ich bekomme Sie einfach nicht zum laufen :-(. Jetzt hab ich mal NX5 ran gezogen, da ist die Funktion vorhand, doch wenn ich Sie auswähle und einen Offset Wert eingebe erscheinen die Linien, die du beschrieben hattest um den Schnittbereich einzugrenzen leider nicht. Muss ich noch eine weitere Einstellung vornehmen?

LG und ein schönes WE Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian,

diese Option funktioniert nur bei einem Schnitt von einem Top View.
Die Funktion wurde ursprünglich speziell für die Schiffbauapplikation von NX gemacht. Und genau da wird es im Schiffbau auch benötigt.
Ich werde mal nachfragen, ob es für die anderen Views auch möglich gemacht werden kann.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen Felix,

das mit der Draufsicht war dann wohl der wichtige Tip, funktioniert super! Benötige es ebenfalls im Schiffbau.

LG und vielen Dank

Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian,

na dann viel Spaß damit.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
