Thema: Schwerpunkt (3240 mal gelesen)
|
ats Mitglied Konstrukteur
Beiträge: 22 Registriert: 13.10.2005 UG NX2
|
erstellt am: 13. Okt. 2005 15:03 <-- editieren / zitieren --> Unities abgeben:
Hallo, (bin Einsteiger in UG) Wie berechnet man den Schwerpunkt eines Teiles (welches Menü, Icon etc.?). Es handelt sich um ein komplexes gebogenes Blechteil. Reicht da die UG-Standardausführung oder benötigt man dazu ein ein Extra- Modul? vielen Dank im voraus ats Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005
|
erstellt am: 13. Okt. 2005 15:17 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo, Menü Analyse -> Masse (Volumenkörper verwenden) -> 2x "OK" -> Körper auswählen -> "OK" -> Bereich/Volumen/Masse -> Werte werden je nach Voreinstellung z.B. in g und mm ausgegeben. Eine Zusatzlizenz ist nicht erforderlich. ------------------ Hoffeeinhilfegewesenzusein Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ats Mitglied Konstrukteur
Beiträge: 22 Registriert: 13.10.2005 UG NX2
|
erstellt am: 13. Okt. 2005 16:03 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf, danke vorab für den Tip. Benutze die engl. Version UG. Bei Analysis - Masse gibt es das Feld "Mass properties" mit den drei Möglichkeiten -Area using curves -Mass using curves and sheets -Assembly weight Managment habe alle drei durchprobiert - negativ gruß ats Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche Ehrenmitglied Konstrukteur
Beiträge: 1733 Registriert: 08.10.2003 Unigraphics NX 2.0.5.2 / NX 4.0.4.2 Solidworks 2007 Moldflow Part Advisor 8.0
|
erstellt am: 13. Okt. 2005 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für ats
|
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005
|
erstellt am: 13. Okt. 2005 17:53 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo nochmal, ergänzend zu meiner obenstehenden Erklärung nochmal ein paar Bilder von den Menüs, die Du "abarbeiten" musst. Nach der Anwahl des Solids einfach mit OK bestätigen und auswählen, was Du als Ergebnis der Körperanalyse sehen möchtest. ------------------ Hoffeeinhilfegewesenzusein Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005 NX 8.0.3.4 MP11; TC 8.3.3 Win7 64Bit
|
erstellt am: 13. Okt. 2005 17:55 <-- editieren / zitieren --> Unities abgeben: Nur für ats
|
Deddy Mitglied Konstrukteur
Beiträge: 16 Registriert: 11.04.2005
|
erstellt am: 14. Okt. 2005 06:15 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo, in NX3 auf Analysis -> measure bodies -> bodies (body) selektieren und OK. Dann im POP-up Menue auf I (Information) dann geht ein neues Fenster mit allen Berechnungen auf, u.a. auch "Center of mass". ------------------ Grüße Deddy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ats Mitglied Konstrukteur
Beiträge: 22 Registriert: 13.10.2005 UG NX2
|
erstellt am: 14. Okt. 2005 08:59 <-- editieren / zitieren --> Unities abgeben:

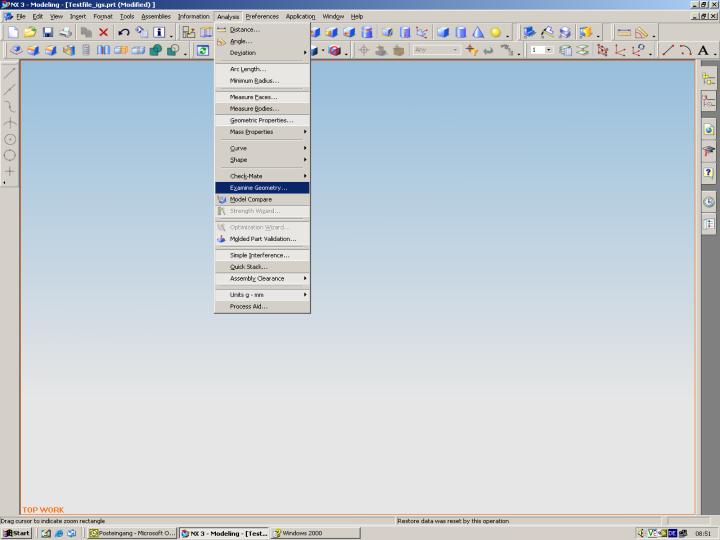

Hallo Ralf danke fuer deine Mitteilung. ich habe meiner mail einen screenshot beigefügt, da die Menueleiste bei mit etwas anders aussieht (s.Bild). Das Feld "mass and solids"fehlt ? Und noch eine Frage. wenn eine step-Datei geöffnet werden soll, öffnen mit step 203 oder 214 - ? vielen Dank im voraus ats Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005
|
erstellt am: 14. Okt. 2005 16:59 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo, wenn man eine Antwort schreibt, sollte man auch darauf achten, welche Version (hier: NX3) gesucht ist... - Asche auf mein Haupt...! So kann ich Deddy nur zustimmen - leider, denn bei NX1 konnte man sich nämlich noch einen Punkt im Massenschwerpunkt erzeugen lassen, das geht jetzt wohl nicht mehr EDIT: der Schwerpunkt wird im Infofenster mal mit "Centroid" und mal mit "Center of Mass" bezeichnet. Zum Step: das AP 203 (AP=Austauschprotokoll) ist der allgemeine Maschinenbaustandard, das AP 214 wird vor allem von der Autoindustrie (und damit auch von deren Zulieferern) verwendet. Oftmals kann (wenn nicht bekannt ist, welches verwendet wurde) beides zum Import benutzt werden, da sie sich ziemlich ähnlich sind. ------------------ Hoffeeinhilfegewesenzusein
Gruß Ralf [Diese Nachricht wurde von Hightower205 am 14. Okt. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
zwatz Ehrenmitglied V.I.P. h.c. Konstrukteur, cadadmin
Beiträge: 2116 Registriert: 19.05.2000
|
erstellt am: 14. Okt. 2005 21:23 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Zitat: Original erstellt von Hightower205: ... - leider, denn bei NX1 konnte man sich nämlich noch einen Punkt im Massenschwerpunkt erzeugen lassen, das geht jetzt wohl nicht mehr ...
Wenn man in NX3 bei #Analysis#MeasureBodies die Option "KeepMeasure" auswählt und ein BODY_MEASUREMENT Feature erzeugt dann wird ein Punkt im Schwerpunkt erzeugt. Der ist zudem assoziativ zum Solid, eine echte Verbesserung gegenüber NX1, läßt an sich keine Wünsche offen ... Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005 NX 8.0.3.4 MP11; TC 8.3.3 Win7 64Bit
|
erstellt am: 17. Okt. 2005 09:05 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo Thomas, manchmal wird´s ja doch besser... Gibt´s etwas vergleichbares auch für die Hauptträgheitsachsen? Auf jeden Fall schon mal vielen Dank! ------------------ Hoffeeinhilfegewesenzusein Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MechDreams Mitglied Diplom-Ingenieur
Beiträge: 24 Registriert: 11.11.2005 Windows XP FujitsuSiemens Scenic Desktop 2 x 3,4 Ghz P4 2GB Speicher
|
erstellt am: 26. Nov. 2005 14:42 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo Thomas, wo finde ich diese Option (keep measure)? Irgendwie habe ich keine Auswahl. Alexander ------------------
Dipl.-Ing. Alexander Stekolschik I3RC1 (CAD/PDM) Siemens AG Power Generation Industrial Applications Process Compression Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz Mitglied
Beiträge: 312 Registriert: 22.11.2002
|
erstellt am: 26. Nov. 2005 16:59 <-- editieren / zitieren --> Unities abgeben: Nur für ats
|
MechDreams Mitglied Diplom-Ingenieur
Beiträge: 24 Registriert: 11.11.2005 Windows XP FujitsuSiemens Scenic Desktop 2 x 3,4 Ghz P4 2GB Speicher
|
erstellt am: 27. Nov. 2005 20:21 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Sag mal Kremi, eine andere Frage: habt Ihr vielleicht sowas, wie eine automatische Schwerpunktberechnung für das PDM-System (TeamCenter)? Das Problem dabei ist, dass ja jeder das Teil ein bißchen anders platziert. Dann sagen diese Koordinaten später nicht viel, weil alle Teile anders im Raum liegen. Nur wie könnte man das lösen? sowas wie eine Richtlinie, wie man die Teile relativ zu CS modelliert? Bei einer Vielfalt an sehr schweren Bauteilen ist nämlcih die Schwerpunktangabe sehr nützlich für die Logistik. Gruß, Alexander ------------------
Dipl.-Ing. Alexander Stekolschik I3RC1 (CAD/PDM) Siemens AG Power Generation Industrial Applications Process Compression Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
klemenz Mitglied
Beiträge: 312 Registriert: 22.11.2002
|
erstellt am: 28. Nov. 2005 21:31 <-- editieren / zitieren --> Unities abgeben: Nur für ats
Hallo zusammen @Thomas, bei meinem letzten Arbeitgeber (seit ein paar Monaten bin ich nicht mehr berufstätig) wurden bei der Freigabe eines Bauteils automatisch die Teileeigenschaften berechnet und das Gewicht an das PDM-System (SAP) übergeben. Die Schwerpunktsangaben beziehen sich auf das WCS! Es liegt also am Konstrukteur das WCS vor der Berechnung an einem logischen Ort am Teil zu platzieren und diesen zusammen mit den Schwerpunktsangaben zB. auf der Zeichnung zu bezeichnen. Richtlinien dazu sind meiner Meinung nach sinnvoll oder sogar ein Muss. Achtung! Bei einer Änderung am Teil werden diese Angaben nicht automatisch auch geändert! Gruss, Ueli Klemenz Nachtrag: Berechnungen können auch über Analyse > Masseeigenschaften > Baugruppen-Gewichtsberechnung ... durchgeführt werden, jedoch ohne Symbol im Schwerpunkt. WinXP, NX3 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 29. Apr. 2006 15:29 <-- editieren / zitieren -->
Hallo ATS, ich habe viele Teile aus dem Inventor10 in NX3 hohlen müssen. Dabei hat sich STEP214 als zuverlässiger erwiesen. Irgendwo stand auch mal ein Artikel, in dem das bestätigt wurde. Hatte bei Kugellagern das Problem, daß bei STEP203 nur die Kugeln, ohne Außen- und Innenring im NX3 angekommen sind. Mit STEP214 gings dann. Kann natürlich auch reiner Zufall gewesen sein. |
