Thema: Explosionsdarstellung (2680 mal gelesen)
|
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 16. Aug. 2005 13:55 <-- editieren / zitieren --> Unities abgeben:
Hallo Forum, ich habe im Konstruktionsmodus der NX2 eine Explosionsdarstellung einer Baugruppe erzeugt(ging echt gut). Jetzt will ich diese Darstellung auf eine Zeichnung legen. Wenn ich aber eine neue Zeichnung anlege, ist die Explosionsdarstellung weg. Hätte ich die Explosion in der Baugruppe Zeichnung durchführen müssen? ------------------ ************************** mit freundlichen Grüßen fph Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hightower205 Ehrenmitglied Leiter Engineering Services
Beiträge: 1725 Registriert: 27.01.2005
|
erstellt am: 16. Aug. 2005 14:29 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Hallo Frank, Die Explosion existiert nur in dem Dokument, in dem sie erzeugt wurde. Wenn Du nach Master-Model-Prinzip arbeitest, dann muss die Explosion in der Specification erzeugt werden. Hoffeeinehilfegewesenzusein Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 16. Aug. 2005 14:35 <-- editieren / zitieren --> Unities abgeben:
|
ISTVAN Mitglied Konstrukteur
Beiträge: 78 Registriert: 15.08.2005
|
erstellt am: 17. Aug. 2005 20:19 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Kopf hoch, wenn du im Konstruktionsmod das Pull-Down menü Ansicht Operation - Speichern wählst, dann kannst du ganz easy diese in der Zeichnung einfügen. Also Ansicht speichern unter "exsplos" oder so und diese im Zeichnungsmod Ansicht einfügen "Explos" reinladen. mfg Nils Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 08:38 <-- editieren / zitieren --> Unities abgeben:
|
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 09:45 <-- editieren / zitieren --> Unities abgeben:
Hallo ISTVAN, ich habe es jetzt mal probiert, aber mit dem "Ansicht einfügen" im Zeichnungsmodus finde ich nicht. Kannst Du mir das näher beschreiben? ------------------ ************************** mit freundlichen Grüßen fph Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
zwatz Ehrenmitglied V.I.P. h.c. Konstrukteur, cadadmin
Beiträge: 2116 Registriert: 19.05.2000
|
erstellt am: 18. Aug. 2005 12:03 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Zitat: Original erstellt von Frank-Peter: ..."Ansicht einfügen" im Zeichnungsmodus finde ich nicht. ...

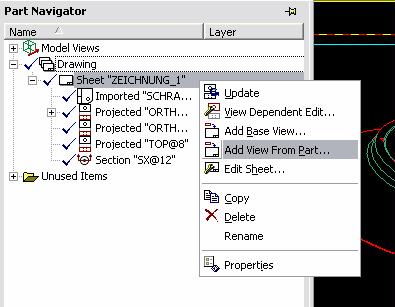

Könnte sein, daß das erst ab NX3 geht (hab NX2 ausgelassen). Siehe Pic bzw. #Insert#View... Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 12:47 <-- editieren / zitieren --> Unities abgeben:
|
CE410 Mitglied
Beiträge: 43 Registriert: 03.02.2004 NX 5.0.4.1, MP5
|
erstellt am: 18. Aug. 2005 13:31 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter

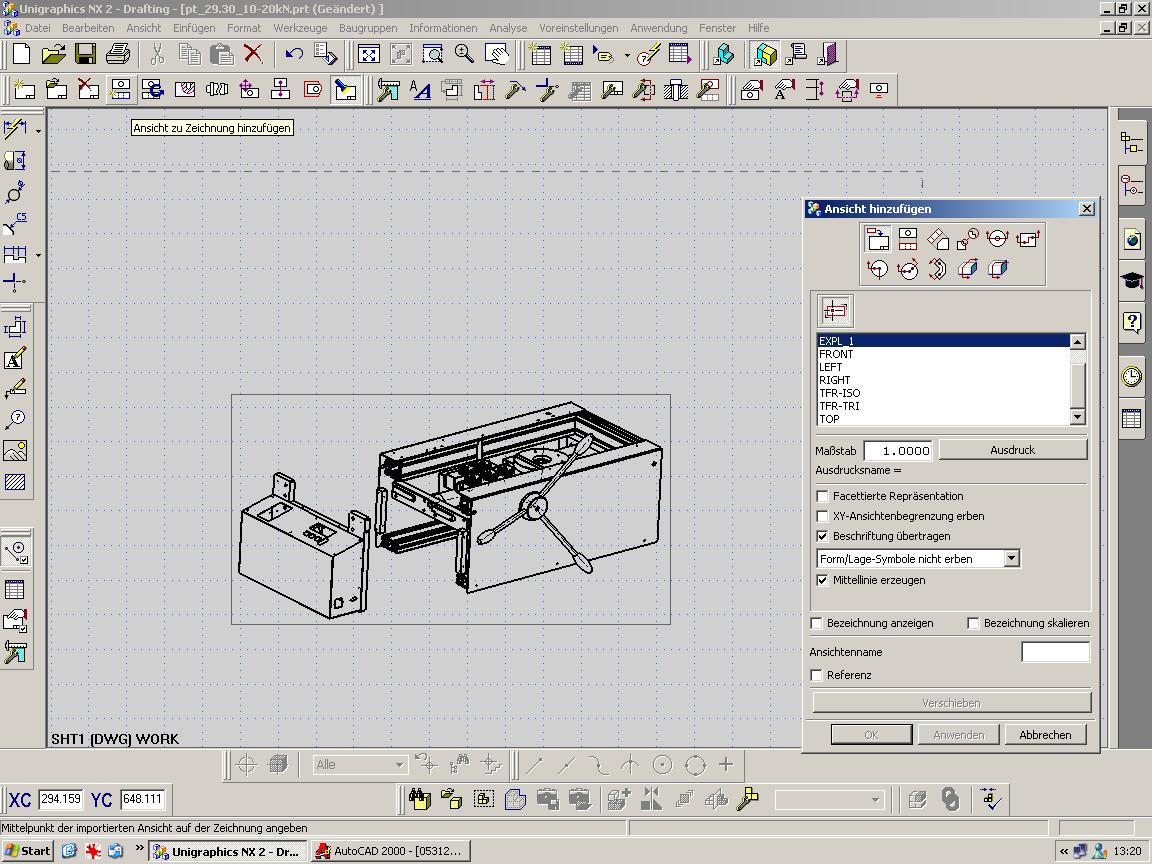

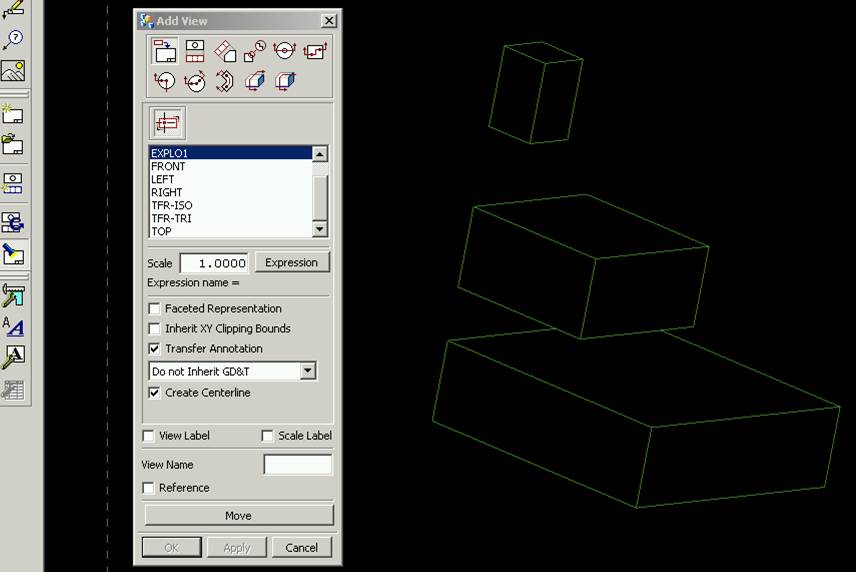

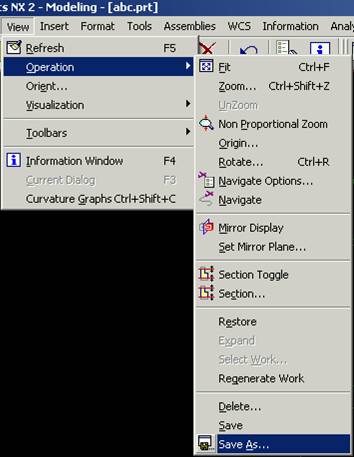

Hallo, es funktioniert auch in der NX2. Im Modeling eine Explosion erzeugen, dann View - Operation - Save As, danach einen Namen vergeben, z.B. explo1, OK Anschließend in der Zeichnung Add View to Drawing wählen, View explo1 markieren und auf der Zeichnung platzieren. Gruß Christina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ISTVAN Mitglied Konstrukteur
Beiträge: 78 Registriert: 15.08.2005
|
erstellt am: 18. Aug. 2005 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
|
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 13:54 <-- editieren / zitieren --> Unities abgeben:
Hallo Christina, so wie Du es beschrieben hast (Baugruppe erzeugt, Zeichnung angelegt und hier die Explosion erzeugt), funktioniert es. Aber ich hatte die Baugruppe "explodiert" und erst dann eine Zeichnung angelegt. Jetzt will ich die Explosionsdarstellung in die Zeichnung einfügen. Daran scheiter ich. ------------------ ************************** mit freundlichen Grüßen fph Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CE410 Mitglied
Beiträge: 43 Registriert: 03.02.2004 NX 5.0.4.1, MP5
|
erstellt am: 18. Aug. 2005 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Hallo, eigentlich ist es egal, ob du die Zeichnung vorher oder nachher anlegst. Wenn du die Explo-Ansicht gespeichert hast, kannst du sie dann im Add View Menü auswählen und platzieren. Gruß Christina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbking Mitglied
Beiträge: 1419 Registriert: 30.01.2002
|
erstellt am: 18. Aug. 2005 14:34 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
hallo frank-peter! typischer fall von "works as designed". ;-) du hast die ansicht in der datei für die bg abgespeicehrt, deine zeichnug wird aber in einer neuen datei erzeugt, die diese anwenderdefinierte ansicht nicht kennt. deswegen geht's nur auf dem weg, den du auch schon erfolgreich gegangen bist. das du in der bg-datei eine explo hast ist zwar ganz nett, aber nützt dir für die zeichnungs-datei halt nix.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 14:44 <-- editieren / zitieren --> Unities abgeben:
So jetzt habe ich einen Weg gefunden. In der BG-Datei (da wo die Explosion erzeugt wurde) auf Zeichnungsmodus gegangen, Zeichnungsblatt erzeugt und jetzt kann man die Explosiensdarstellung als neue Ansicht auf das Zeichenblatt bringen. D.h. aber, kein Mastermodel-Konzept... ist ja auch nur für den Vertrieb. ------------------ ************************** mit freundlichen Grüßen fph Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schmima Mitglied Konstrukteur
Beiträge: 375 Registriert: 01.07.2003 NX 6.0.2.8 TCE 10.0.2.2
|
erstellt am: 18. Aug. 2005 14:44 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Hallo an alle, Frank-Peters Problem ist doch nicht eine Explosionsdarstellung auf das zugehörige Blatt zu bekommen, sondern eine vorhandene Explosion in einer N E U E N Zeichnungsdatei einzufügen, hier kann ich mich nur Hightower205 anschliessen. Gruss Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schmima Mitglied Konstrukteur
Beiträge: 375 Registriert: 01.07.2003 NX 6.0.2.8 TCE 10.0.2.2
|
erstellt am: 18. Aug. 2005 14:53 <-- editieren / zitieren --> Unities abgeben: Nur für Frank-Peter
Hallo Frank-Peter, jetzt warst Du schneller als ich, ich denke für diesen Fall ist es vernünftig sich mit einer solchen Lösung zufrieden zu geben. Ich persönlich hake solche Erfahrungen dann immer unter der Rubrik "Lerneffekte" ab. Gruss Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank-Peter Mitglied Maschinenbau-Ingenieur
Beiträge: 450 Registriert: 05.11.2001 UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,
|
erstellt am: 18. Aug. 2005 15:01 <-- editieren / zitieren --> Unities abgeben:
|
