Thema: Zeichungsableitung Zugfeder (1007 mal gelesen)
|
ugiesi
Mitglied
Konstrukteuer
   Beiträge: 16
Registriert: 18.02.2004
|
erstellt am: 18. Feb. 2004 10:50  <-- editieren / zitieren -->   Unities abgeben:
Hallo UG-Gemeinde, muß von einer Zugfeder eine Zeichnungsableitung machen (Schnitt). Klappt soweit, nur die Darstellung ist grauslig. Bekomme ich irgendwie diese Segmentlinien weg? Sieht aus wie eine rechteckige Wolke. Danke im Voraus ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
passt1
Mitglied
dipl. Techniker HF
Beiträge: 803
Registriert: 28.08.2002 SW: NX9.0.3.4, Teamcenter 10.1.2.2, aClass V16.0.4.0, WIN7/64bit, Office 2010
HW: Dell Precision T3610, Intel Xeon E5-1650 v2 / 3.50GHz / 32GB RAM / NVIDIA Quadro K5000
|
erstellt am: 18. Feb. 2004 14:22 <-- editieren / zitieren --> Unities abgeben: Nur für ugiesi
|
ugiesi
Mitglied
Konstrukteuer
Beiträge: 16
Registriert: 18.02.2004
|
erstellt am: 18. Feb. 2004 14:57 <-- editieren / zitieren --> Unities abgeben:

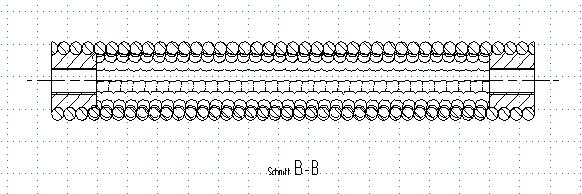

Hallo, hoffe, dass das jpg zu sehen ist. Habe mir jetzt mal so geholfen: In Voreinstellungen/Ansichtendarstellung/Schnittansicht/Hintergrund Haken raus. Damit bekommt man quasi einen Querschnitt - die fehlenden Kanten im Erweiterten Modus einfügen. Gibts da nicht was besseres? ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
passt1
Mitglied
dipl. Techniker HF
Beiträge: 803
Registriert: 28.08.2002 SW: NX9.0.3.4, Teamcenter 10.1.2.2, aClass V16.0.4.0, WIN7/64bit, Office 2010
HW: Dell Precision T3610, Intel Xeon E5-1650 v2 / 3.50GHz / 32GB RAM / NVIDIA Quadro K5000
|
erstellt am: 19. Feb. 2004 07:30 <-- editieren / zitieren --> Unities abgeben: Nur für ugiesi
Hi ugiesi, Bin mir nicht sicher, ob ich Dich richtig verstanden habe:
Sollte es etwa so aussehen wie im angefügten Bild? Ohne Linien an Komponenten, oder willst Du alle Linien weg haben? Das wäre IMHO nicht machbar im Schnitt. MfG
Pascal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ugiesi
Mitglied
Konstrukteuer
Beiträge: 16
Registriert: 18.02.2004
|
erstellt am: 19. Feb. 2004 07:58 <-- editieren / zitieren --> Unities abgeben:

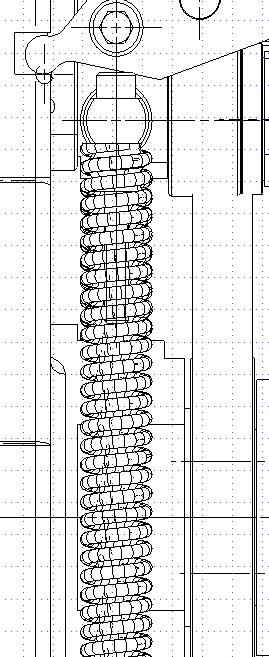

Guten Morgen Pascal, deine "Feder" sieht schon besser aus. Ich habe meine Feder jetzt in einer Baugruppe drin - nicht als Einzelteil geschnitten. Sieht auch nicht toll aus - siehe jpg. Was mir nicht gefällt, die Darstellung enthält alle Segmente/Abschnitte der Erstellung. Kann man das nicht löschen - auf unsichtbar stellen oder auf einen Layer schieben und ausblenden? Ich möchte gerne eine "glatte" Darstellung. So siehts aus wie ein Strick. MfG Herbert ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
uger
Mitglied
CADler & Kinematiker
Beiträge: 1126
Registriert: 25.02.2003 NX2015
WIN10 64Bit
|
erstellt am: 19. Feb. 2004 08:41 <-- editieren / zitieren --> Unities abgeben: Nur für ugiesi
Hallo zusammen ! Meiner Erfahrung nach hängt die Darstellung der Feder von der Erstellmethode des Volumen ab. Übliche Methode: Kurve - Spirale erzeugt die Leitlinie, dann mit
Formelement - Rohr das Volumen darüber ziehen. Bei der Rohr-Funktion
gibt es unten im Menü einen Wahlschalter. Dort kann man zwischen
"Mehrfachsegement" und "Einzelsegment" umschalten. Mehrfachsegement
erzeugt diese unschönen Kanten, Einzelsegment eine glatte Feder-
Oberfläche. Bis denn...
uger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
passt1
Mitglied
dipl. Techniker HF
Beiträge: 803
Registriert: 28.08.2002 SW: NX9.0.3.4, Teamcenter 10.1.2.2, aClass V16.0.4.0, WIN7/64bit, Office 2010
HW: Dell Precision T3610, Intel Xeon E5-1650 v2 / 3.50GHz / 32GB RAM / NVIDIA Quadro K5000
|
erstellt am: 19. Feb. 2004 09:49 <-- editieren / zitieren --> Unities abgeben: Nur für ugiesi
Hi zusammen, Ist genau so, wie uger sagt.
Habe noch zwei Bilder angefügt, wo der Unterschied ersichtlich ist. Wir machen Federn mit "Sweep along a guide" (Weis leider den deutschen Ausdruck dafür nicht), dort kommen diese Segmentlinien erst gar nicht vor. MfG
Pascal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Röhrig
Mitglied
Beiträge: 189
Registriert: 14.07.2001
|
erstellt am: 19. Feb. 2004 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für ugiesi
Das Problem lässt sich beheben, wenn für die View die "Smooth Edges" deaktiviert werden. Es spielt dann auch keine Rolle mehr, ob die Feder mit single oder multiple Segments erstellt wurde. Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ugiesi
Mitglied
Konstrukteuer
Beiträge: 16
Registriert: 18.02.2004
|
erstellt am: 19. Feb. 2004 14:07 <-- editieren / zitieren --> Unities abgeben:
Hallo user, habe jetzt zwei Varianten ausprobiert:
Vorschlag von Thomas wäre genial nur UG arbeitet nicht sauber. Es bleiben kleine Restlinien zurück.
Vorschlag von uger ist optisch die sauberste Lösung. Nur, die Kiste braucht länger zum Rechnen. Bei verknüpfen und variable Länge rechnen kann man leicht mal ins Forum schauen oder Kaffe trinken ;-) Danke an alle ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
