Thema: Verschiebung begrenzen ? (1283 mal gelesen)
|
Nicole32 Mitglied Technische Zeichnerin
Beiträge: 617 Registriert: 30.04.2006 .
|
erstellt am: 22. Nov. 2006 06:53 <-- editieren / zitieren --> Unities abgeben:

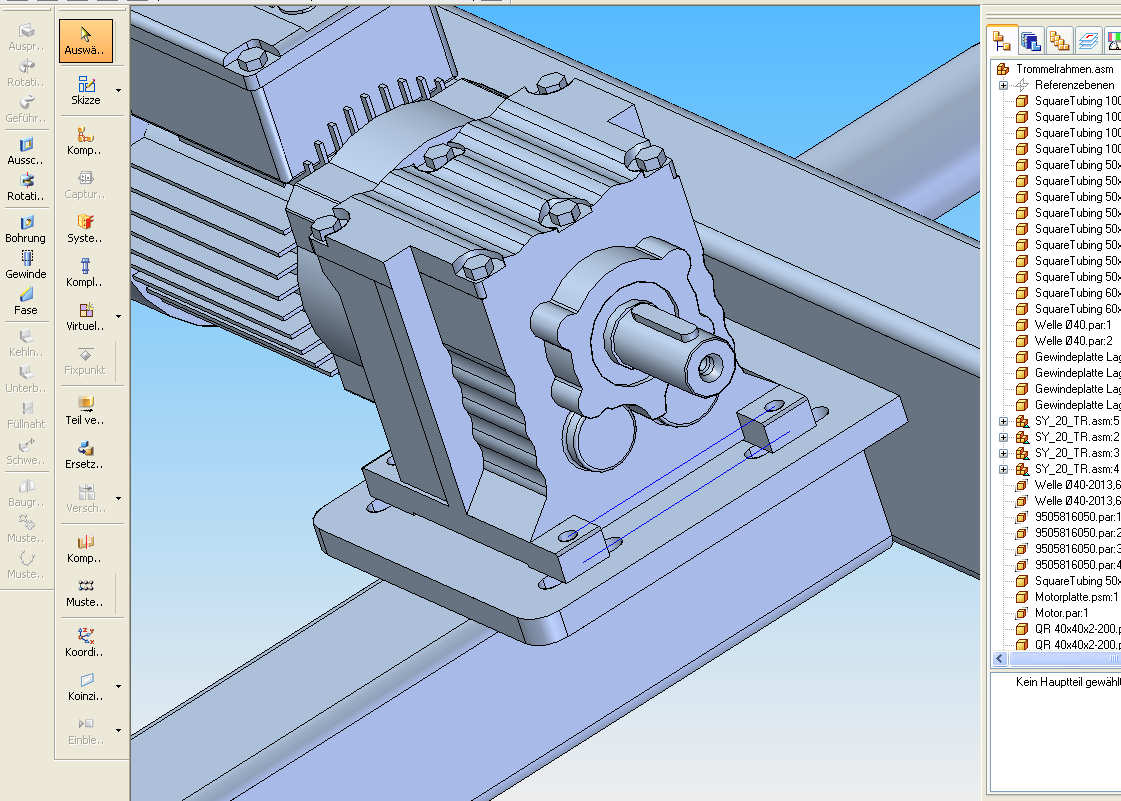

Hallo, ihr Lieben. Ich habe einen Getriebemotor verbaut und habe bei der Grundplatt und dem Motor jeweils eine Skizze erstellt. Einfach nur gerade um den Motor in den Langlöchern der länge nach zu verschieben. Nun hab ich die frage, ob man den auch Seitlich begrenzen kann, beim verschieben, um den Motor nicht über die Langlöcher hinaus zu schieben ? Gruss Nicole Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grafu Mitglied Anwendungsspezialist Maschinenbau
Beiträge: 301 Registriert: 31.07.2000 Xeon Dualcore 3,73 mit Geoforce Fire GL, 2048 MB DDR-RAM 1 x SATA 250 Gig,Spacepilot
|
erstellt am: 22. Nov. 2006 09:15 <-- editieren / zitieren --> Unities abgeben: Nur für Nicole32
hallo Nicole, siehe anhang, es gibt bestimmt noch andere möglichkeiten, aber die ist nmir nicht mehr eingefallen.über die begrenzung der 2 ersten beziehungen kann die paltte nur noch in eine richtung. über die dritte bezeihung führen anhand einer geraden mit 2 kurven am ende versucht die paltte der kurve zu folgen, kann aber nicht da nur noch eine richtung zugelassen wird, somit stoppt dein teil da wo du es per fläche angibts ------------------ ------------------ Gruß Uwe Graf Unitec Engineering GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nicole32 Mitglied Technische Zeichnerin
Beiträge: 617 Registriert: 30.04.2006 .
|
erstellt am: 22. Nov. 2006 10:07 <-- editieren / zitieren --> Unities abgeben:
Ich wollte die beziehung herstellen, allerdings ohne erfolg Kannst du mir sagen, welche Fläche du genau anklickst ? Führen ist klar, nur komme ich nicht dahinter was geführt wird. Gruss Nicole
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grafu Mitglied Anwendungsspezialist Maschinenbau
Beiträge: 301 Registriert: 31.07.2000 Xeon Dualcore 3,73 mit Geoforce Fire GL, 2048 MB DDR-RAM 1 x SATA 250 Gig,Spacepilot
|
erstellt am: 22. Nov. 2006 11:32 <-- editieren / zitieren --> Unities abgeben: Nur für Nicole32
hallo nicole, am oberteil die fläche ( Durchmesser 10) innerhalb dder bohrung (Durchmesser 11), hierzu muss du in der konstruktionsanzeige die fläche einblenden( siehe bild und an der grundplatte auch die fläche einbelnden und den flächenzug anwählen, diese wird kpl. erkantt weil die kontur tangential verbunden ist.biite txt in doc umbbenennen. ------------------ ------------------ Gruß Uwe Graf Unitec Engineering GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nicole32 Mitglied Technische Zeichnerin
Beiträge: 617 Registriert: 30.04.2006 .
|
erstellt am: 23. Nov. 2006 14:41 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Grafu: hallo nicole,am oberteil die fläche ( Durchmesser 10) innerhalb dder bohrung (Durchmesser 11), hierzu muss du in der konstruktionsanzeige die fläche einblenden( siehe bild und an der grundplatte auch die fläche einbelnden und den flächenzug anwählen, diese wird kpl. erkantt weil die kontur tangential verbunden ist.biite txt in doc umbbenennen.
Ja die Konstuktionsanzeige ist schon immer angewesen.
Am Oberen Teil die Kreisfläche der Bohrung ? Warum einmal Ø10 und dann Ø11 ? das verwirrt mich. (wo meinst du den da ist doch nur eine Bohrung.) Mit der Fläche einblenden meinst du die Mantelfläche der Bohrung ? Die kann ich sowieso auswählen. Ausserdem muss etwas bestätigt werden (grüner hacken,rotes Kreuz) Wenn ich deine Beziehung lösche, bekomme ich sie nicht wieder hin
Kannst du bitte noch einmal versuchen es mir zu erklären ? Gruss Nicole
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 23. Nov. 2006 18:30 <-- editieren / zitieren --> Unities abgeben: Nur für Nicole32
Moin, wenn Du Dir die einzelnen teile anschaust so siehst Du, das sowohl in der Gewindebohrung als auch im Langloch eine Konstruktions- flaeche erstellt worden ist [Flaeche (Auspraegung)]. Diese werden dann in der Asm benutzt. Wobei die Flaeche im Langloch zwei kleine Rundungen enhaelt (schwer zu erkennen) damit spaeter die Beziehung 'Fuehren' auch funktioniert. In der ASM; - die vorhandene Beziehung 'Fuehren' mal nur unterdruecken. Anzeige auf schattiert stellen - fuer die beiden Teile mal die 'Konstruktionsflaechen' eiblenden. Jetzt sollte in der Bohrung und im Langloch eine gruenliche Flaeche sichtbar werden ggf. Anbauteil etwas zur Seite schieben - Fuehren aufrufen - Anbauteil (mit Bohrung) auswaehlen - Auswahl auf Flaeche oder Kette - jetzt den *inneren* Zylinder waehlen bzw. im QuickPick 'Flaeche (Auspraegung)' waehlen wenn richtig LMB - bestaetigen --> gruener Haken - Grundplatte waehlen - Auswahl auf Kette stellen (Flaeche ist auch moeglich da aber die Rundungen sehr klein sind und mit ausgewaehlt werden muessen ist hier Kette beser) - Maus in die Naehe der hinteren Flaeche des Langloches bringen (ggf. vorher Zoom in) im QuickPick auch hier wieder: 'Flaeche (Auspraegung)' waehlen wenn richtig LMB - bestaetigen --> gruener Haken OK, das war's modeng
------------------ For every problem there is one solution which is simple, neat, and wrong Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grafu Mitglied Anwendungsspezialist Maschinenbau
Beiträge: 301 Registriert: 31.07.2000 Xeon Dualcore 3,73 mit Geoforce Fire GL, 2048 MB DDR-RAM 1 x SATA 250 Gig,Spacepilot
|
erstellt am: 26. Nov. 2006 18:41 <-- editieren / zitieren --> Unities abgeben: Nur für Nicole32
hallo nicole, hallo modeng, gutes teamwork, konnte leider nicht früher reinschauen, ahtte etwas wochenendurlaub.danke nochmal für die ausführliche erklärung. ------------------ ------------------ Gruß Uwe Graf Unitec Engineering GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
