Thema: Verschiedene Linien für Extrusion zusammenfügen (548 / mal gelesen)
|
Houdon Mitglied Steinbildhauer
Beiträge: 41 Registriert: 14.12.2015 WIN 10 mit TC2019 Pro Platinium
|
erstellt am: 05. Apr. 2022 11:45 <-- editieren / zitieren --> Unities abgeben:
Hallo. Ich komme einfach nicht weiter. Ich möchte eine massive Platte mit Profilierung erstellen in 3 D. Ich habe das nun in einer Planansicht gezeichnet (siehe Anlage) und möchte das jetzt extrudieren. Dazu sollte es eine Polylinie bestehend aus den einzelnen Linien werden, um diese dann zu extrudieren. Anschließend möchte ich die Profilierung auch noch an der Vorderseiten erstellen. Dazu wollte ich die Polylinienfläche um 90° drehen, nochmals extrudieren und dann mit dem anderen Körper verschmelzen (3D Boolsche Operationen). Leider scheitere ich schon daran die einzelnen Linien zu einer Polylinie zu verbinden Ich habe es mit "Polylinie verbinden" und "Chain Polylinie" versucht. Bei ersterem werden dann für die Splinelinie immer nur die winzigen Einzelsegmente vorgeschlagen. Manche Linien verbinden sich, andere nicht. Warum ist es nicht möglich alles zu markiern und dann einfach sagen: verbinden! ich habe natürlich die Hilfe gelesen. aber es funktioniert einfach nicht wie beschrieben. Wo liegt mein Fehler. Da ich immer wieder mit Splinelinien arbeiten muss, wäre ich für eine Hilfe echt dankbar.
------------------ Mmmm - dunkel die andere Seite ist! Sei still Yoda, und iss deinen Toast! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 05. Apr. 2022 16:27 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
Hallo, deine Zeichnung ist nicht sauber, mache folgendes: erster Schritt, doppelte Linien entfernen zweiter Schritt, Ecken schließen. dritter Schritt, alles markieren und Befehl "Auf Arbeitsebene platzieren" benutzen vierter Schritt, Befehl "Ploylinie verbinden. Optionen "Automatisch... " unten links einschalten fünfter Schritt Linienstück auswählen. sechster Schritt: Extrusion durchführen. Ob es ein Volumenkörper ist siehst du in der Auswahl-Info-Palette. Wenn nicht hast du nicht sauber gearbeitet. achter Schritt Polylinie kopieren und drehen neunter Schritt gedrehte Polylinie Extrudieren zehnter Schritt Boolsche Vereinigung Ergebnis bei mir siehe Bild -->
------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Houdon Mitglied Steinbildhauer
Beiträge: 41 Registriert: 14.12.2015 WIN 10 mit TC2019 Pro Platinium
|
erstellt am: 06. Apr. 2022 10:05 <-- editieren / zitieren --> Unities abgeben:
Hallo. Erst ein Mal vielen Dank. Ich denke so geht es. Ich hatte gestern noch ein Mal die Spline neugezeichnet und dabei festgestellt dass die Linien nicht verbunden waren . Das doppelte Linien ein Problem bedeuten ist mir zwar klar. Aber ich kann das nur herausfinden wenn ich mit Auswahl darüberfahre und mehrere zur Auswahl habe. Wo finde ich denn eine "Übersicht" über alle Linien? Ist der Schritt "auf Arbeitsebene platzieren" wichtig? Ich dachte in der Planansicht auf der sicheren Seite zu sein. Ansonsten hätte ich in der Isometrieansicht gearbeitet. Und zuletzt. Wo finde ich die Auswahl-Info-Palette. Vielen Dank auf jeden Fall für die Unterstützung. Ich komme aus einer einfacheren CAD 2D-Software und die Vielfalt von TC kann sehr verwirrend sein. ------------------ Mmmm - dunkel die andere Seite ist! Sei still Yoda, und iss deinen Toast! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 06. Apr. 2022 17:05 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
Hallo, Zitat: Wo finde ich denn eine "Übersicht" über alle Linien?
In der Auswahlpalette. Hier mal oben den Schalter "Alle" testen. Zitat: Ist der Schritt "auf Arbeitsebene platzieren" wichtig?
Meiner Meinung schon, damit wird sichergestellt, daß deine Teile auf AE liegen und nicht in (Z-)Richtung verschoben sind. Zitat: Ich dachte in der Planansicht auf der sicheren Seite zu sein.
Wenn du auf der ganz sicheren Seite sein möchtest mußt du in den 2D-Modus umschalten und konsequent dort bleiben. Zitat: Ansonsten hätte ich in der Isometrieansicht gearbeitet.
Kannst du machen, es ist ja "nur" eine Ansicht im Normalfall ändert das ändern der Ansicht nicht die Arbeitsebene. Oder anders gesagt, Du schaust halt schräg auf deine Linien. Zitat: Und zuletzt. Wo finde ich die Auswahl-Info-Palette.
Hier. und die Eigenschaften der Palette hier. Zitat: Vielen Dank auf jeden Fall für die Unterstützung. Ich komme aus einer einfacheren CAD 2D-Software und die Vielfalt von TC kann sehr verwirrend sein.
Üben und testen, üben und testen, üben und testen,... Ausserdem kannst du jederzeit deine Fragen hier im Forum stellen. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Houdon Mitglied Steinbildhauer
Beiträge: 41 Registriert: 14.12.2015 WIN 10 mit TC2019 Pro Platinium
|
erstellt am: 06. Apr. 2022 17:28 <-- editieren / zitieren --> Unities abgeben:
Hallo. Habe alles gefunden, auch dass beim Fang Endpunkte von Linien "Scheitelpunkte" heißen. Das Volumenmodell ist fertig (das Oberteil), aber leider komplett rosa. Was habe ich denn jetzt wieder falsch gemacht? ------------------ Mmmm - dunkel die andere Seite ist! Sei still Yoda, und iss deinen Toast! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 06. Apr. 2022 18:02 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
Hallo, Zitat: Das Volumenmodell ist fertig (das Oberteil), aber leider komplett rosa.
Hast du das Teil in der Auswahlpalette markiert? Einfach mal die Datei speichern, schließen und wieder öffnen. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Houdon Mitglied Steinbildhauer
Beiträge: 41 Registriert: 14.12.2015 WIN 10 mit TC2019 Pro Platinium
|
erstellt am: 07. Apr. 2022 09:21 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen. Nach Schließen und erneutem Öffnen waren die rosa Linien weg. Tauchen aber immer wieder mal auf. Siehe Screenshot. Jetzt bin ich fast fertig und habe noch ein Problem. Beim Oberteil habe ich die Polylinie mit Profil auf beiden Seiten extrudiert. Anschließend die Polylinie um 90° gedreht und ebenso extrudiert. Dann 3D boolsche Operation einfach die Schnittmenge gemacht und fertig. Jetzt will das bei der unteren Profilplatte nicht funktionieren. !Der resultierende ACIS-Volumenkörper ist degeneriert. Die Boolsche Operation wird gelöscht PS: Andere Frage. Ich habe über "Danke Schön sagen" gelesen. Wie kann ich "Unetties" ? vergeben? ------------------ Mmmm - dunkel die andere Seite ist! Sei still Yoda, und iss deinen Toast! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 07. Apr. 2022 10:05 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
Hallo, Zitat: Nach Schließen und erneutem Öffnen waren die rosa Linien weg. Tauchen aber immer wieder mal auf.

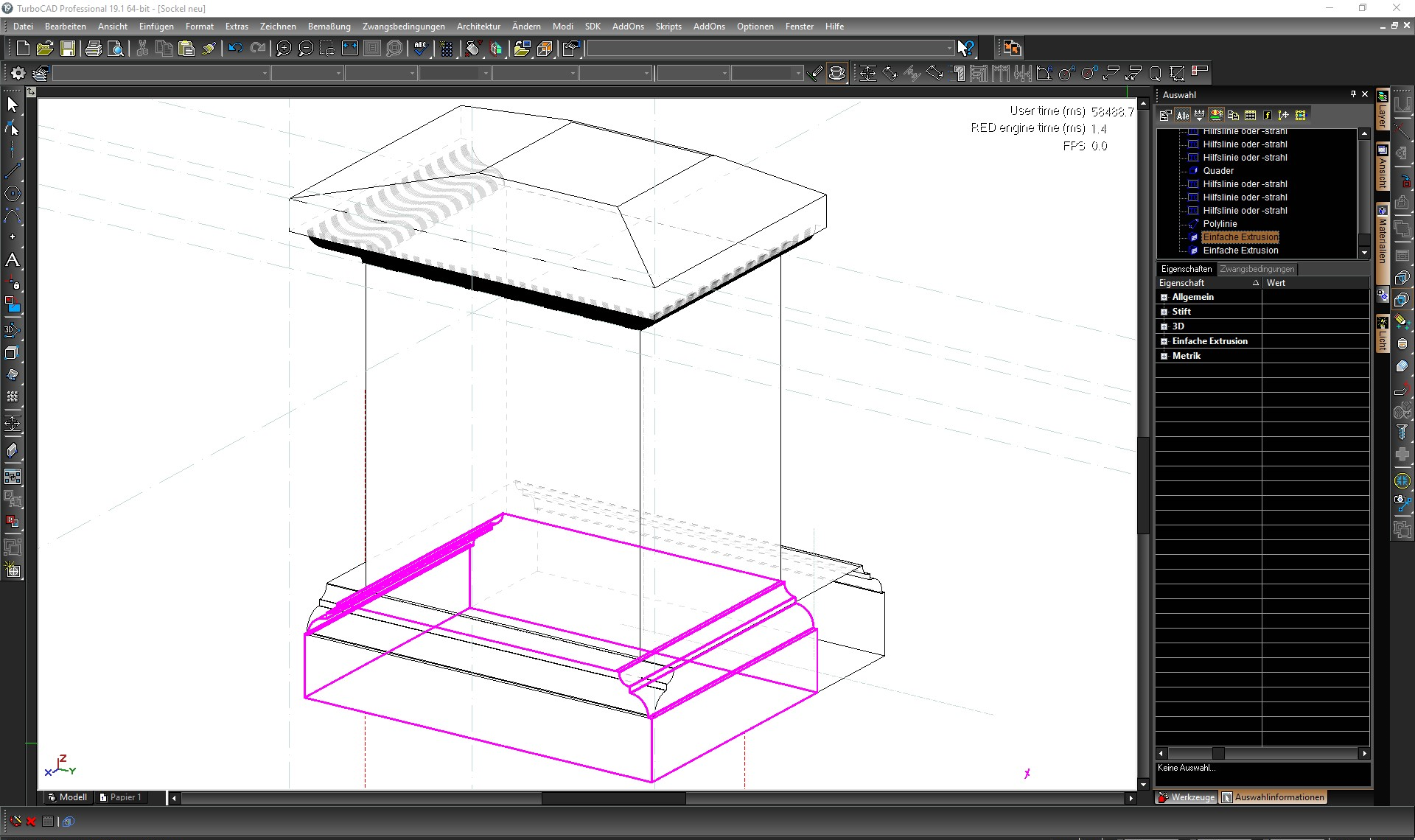

Du mußt (kannst) dies in der Auswahlpalette ändern. In deinem Screenshot ist eine Extrusion ausgewählt. Diese wird dir dann im Modellbereich in der rosa Farbe angezeigt. Klicke mal oben auf die Icons, ich glaube der 3. oder 4. Schalter müßte das sein. Einfach mal die verschiedenen Schalter durchtesten. Siehe Anhang. Zitat: Jetzt will das bei der unteren Profilplatte nicht funktionieren.!Der resultierende ACIS-Volumenkörper ist degeneriert. Die Boolsche Operation wird gelöscht

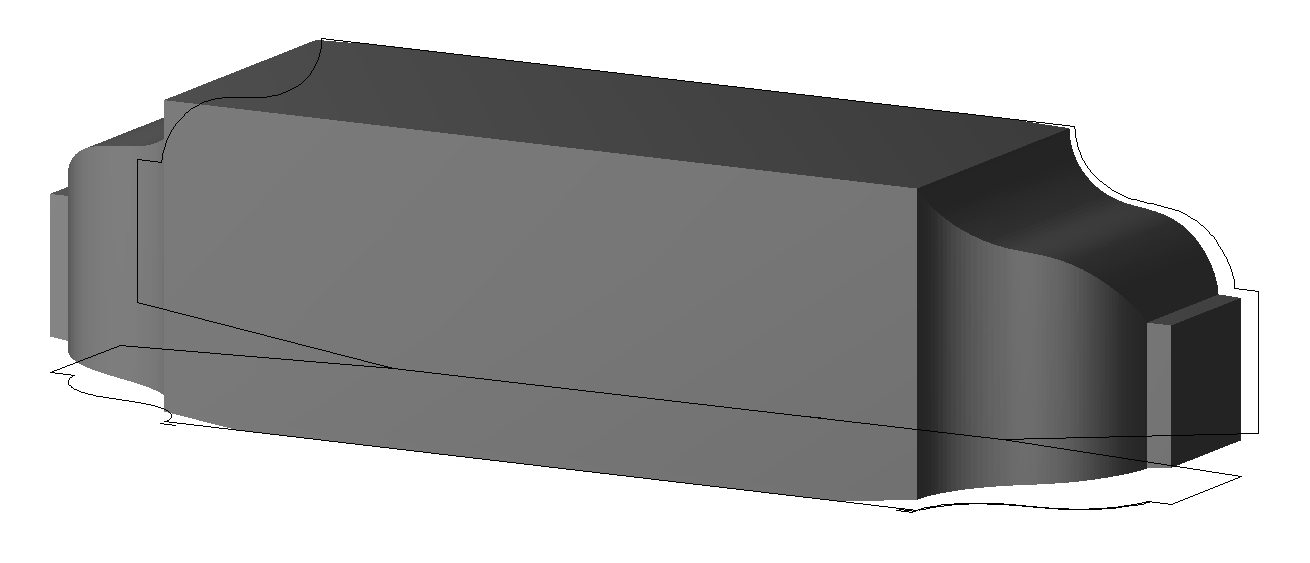

Du hast bei der Vorbereitung (also bei deinem Linienzug) wieder nicht sauber gezeichnet. Wenn ich die beiden unteren Teile mal kurz rendere, sehe ich, daß die beide Profile keine Volumenkörper ergeben, sondern nur extrudierte Fläche, sie sind innen hohl. Siehe Bild, oben dein Sockel, siehe hohle Stelle. Unten habe ich deine Polylinie korrgiert, und siehe da es ist ein Volumenkörper. Also beide Linienzüge korrigieren, dann klappt die boolsche OP. Zitat: Ich habe über "Danke Schön sagen" gelesen. Wie kann ich "Unetties" ? vergeben?
Hierzu einfach bei dem entsprechenden Beitrag oben auf die Zahlenicons (1-10) drücken. Wobei es nicht wie bei den Schulnoten geht, sondern (eher) anders herum. Also 1 bedeutet eher nicht so guter bzw. nützlicher Beitrag, 10 wiederum eher guter bzw. nützlicher Beitrag. ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 07. Apr. 2022 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
|
Houdon Mitglied Steinbildhauer
Beiträge: 41 Registriert: 14.12.2015 WIN 10 mit TC2019 Pro Platinium
|
erstellt am: 07. Apr. 2022 11:34 <-- editieren / zitieren --> Unities abgeben:
Danke. Jetzt habe ich es. Eine letzte Frage (hoffentlich ) Ich konnte die "Lücke" in der Polylinie nicht durch anschauen finden. Deshalb habe ich alles "explodiert" und die Verbindungslinien neu gezeichnet. Wie kann ich "nicht verbundene" Stellen finden. Gibt es eine Funktion oder Trick? ------------------ Mmmm - dunkel die andere Seite ist! Sei still Yoda, und iss deinen Toast! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TC17pro Ehrenmitglied V.I.P. h.c. TZ der hilft --> PM
Beiträge: 3215 Registriert: 20.08.2013 Rechner 1, alt mit W7 NVidia GT540M Rechner 2, neu mit W10 NVidia GeForce GTX1060 Drucker: Ender 3 Pro
|
erstellt am: 07. Apr. 2022 14:30 <-- editieren / zitieren --> Unities abgeben: Nur für Houdon
Hallo, Zitat: Ich konnte die "Lücke" in der Polylinie nicht durch anschauen finden. Deshalb habe ich alles "explodiert" und die Verbindungslinien neu gezeichnet.Wie kann ich "nicht verbundene" Stellen finden. Gibt es eine Funktion oder Trick?
Trick, kenne ich keinen. Aber ich nehme das Bearbeitungswerkzeug und markiere das Objekt. Wenn jetzt so wie im vorherigen Fall auf eine geraden Linie mehr als Anfangs- und Endpunkt zu sehen sind, lösche ich zuerst diese (blauen) Punkte heraus. Ansonsten jeden einzelnen Punkt mal dran zupfen bzw. ziehen. Sollten die Punkt nicht verbunden sein, verschiebt sich nur ein Punkt und der andere bleibt an Ort und Stelle. Sind sie verbunden gehen beide Punkte mit. Ggf. drücke ich dann "Rückgängig machen". ------------------ Freundliche Grüße TC17pro Über eine Rückmeldung würde ich mich freuen, Danke. Meine Version TurboCAD V 17.2.77.1 Professional Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen. Nettiquette-----Sys-Info-----Richtig fragen Dateianhänge hochladen So sagt man Dankeschön - Unities NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen. Two hours of trial and error saves you 10 minutes of reading the manual. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
