Thema: Rändel und Gewindedarstellung (3276 mal gelesen)
|
Svenna Mitglied Betriebswirt
Beiträge: 5 Registriert: 08.05.2015 MegaCad 2013 2D/3D
|
erstellt am: 08. Mai. 2015 11:31 <-- editieren / zitieren --> Unities abgeben:
Hallo, kann mir jemand sagen wie ich im 3D eine Rändeloberfläche und eine Gewindedarstellung hin bekomme. Wollte das über OpenGl und der "Oberflächen-Material" einfügen. Habe aber keine Vorgaben. Danke vorab! ------------------ SN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Keramik99 Mitglied
Beiträge: 610 Registriert: 11.04.2006
|
erstellt am: 08. Mai. 2015 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
Svenna Mitglied Betriebswirt
Beiträge: 5 Registriert: 08.05.2015 MegaCad 2013 2D/3D
|
erstellt am: 08. Mai. 2015 12:00 <-- editieren / zitieren --> Unities abgeben:
|
Keramik99 Mitglied
Beiträge: 610 Registriert: 11.04.2006
|
erstellt am: 08. Mai. 2015 12:11 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003 MegaCAD unfold 2021-Metall 3D (64) noch verfügbar mit Verzögerung unfold 2012-2015 (32) unfold 2016-19 (64) Adobe Acrobat-3D
|
erstellt am: 08. Mai. 2015 13:31 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
Hallo Svenna, unter Oberflächen Material Standard-Bibliothek findest du zwei Materialien für Gewindedarstellung. Einfach über Fläche zuweisen die Gewindebohrung auswählen. Anschließend die Einstellung wie von Peter beschrieben. Für Rändel hab ich keine gefunden. Du kannst aber auch dein 3D-modell gleich gerändelt konstruieren, dann wird's auch so dargestellt. ------------------ Gruß Matthias bald bin ich groß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Svenna Mitglied Betriebswirt
Beiträge: 5 Registriert: 08.05.2015 MegaCad 2013 2D/3D
|
erstellt am: 08. Mai. 2015 13:40 <-- editieren / zitieren --> Unities abgeben:
|
Keramik99 Mitglied
Beiträge: 610 Registriert: 11.04.2006
|
erstellt am: 08. Mai. 2015 13:43 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
VHR Mitglied Maschinenbau Ingenieur
Beiträge: 1419 Registriert: 14.10.2000 MegaCAD 2022 (64) Metall 3D Professional (20.22.01.12) mit der Blech 3D Applikation Windows 10 Pro 64 Bit (Version 21H2) Lenovo ThinkPad W540 Intel Core i7-4800MQ 2,8(3,7)GHz 16 GB DDR3 RAM 250 GB SSD / 1TB HDD NVIDIA Quadro K2100M 2 GB GDDR5, DisplayPort 1.2 OpenGL Version 4.6 Intel HD Graphics 4600 Lenovo ThinkVision LT2324p (23 Zoll) (1920x1080) 3Dconnexion SpaceNavigator for Notebooks
|
erstellt am: 10. Mai. 2015 17:37 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna

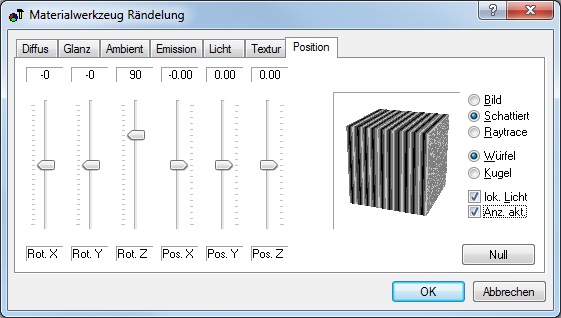

Hallo Svenna, Sie können das Material für die Gewindedarstellung MCGewB verwenden (mit dem Pfeil nach links kopieren), unter einem neuen Namen speichern (hier Rändelung) und dann modifizieren. Die Änderungen auf der linken Seite wirken sich nur auf das aktuelle Modell aus. Wenn Sie das Material "Rändelung" mit dem Pfeil nach recht kopieren, dann wird damit die STANDARD.MSL erweitert. Wichtig: die Namen MCGewBund MCGewWsind für Gewindebohrungen und Wellen (Außengewinde) reserviert und diese Materialien sollten (dürfen) nicht verändert werden. Sie müssen jetzt noch die Größe der Textur von -2 auf 10 ändern. (die negativen Werte sind für die Darstellung von Gewinden reserviert) und dann die Position um 90° um die Z Achse rotieren. (Tipp: Das Schieberegler kann auch mit dem Mausrad oder den Cursortasten bewegt werden) Jetzt können Sie das neue Material der Zylinderfläche der Rändelschraube zuordnen (nicht dem ganzen Körper) Gruß - VHR
------------------ "Failure is not an option!" (Gene Kranz) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
VHR Mitglied Maschinenbau Ingenieur
Beiträge: 1419 Registriert: 14.10.2000 MegaCAD 2022 (64) Metall 3D Professional (20.22.01.12) mit der Blech 3D Applikation Windows 10 Pro 64 Bit (Version 21H2) Lenovo ThinkPad W540 Intel Core i7-4800MQ 2,8(3,7)GHz 16 GB DDR3 RAM 250 GB SSD / 1TB HDD NVIDIA Quadro K2100M 2 GB GDDR5, DisplayPort 1.2 OpenGL Version 4.6 Intel HD Graphics 4600 Lenovo ThinkVision LT2324p (23 Zoll) (1920x1080) 3Dconnexion SpaceNavigator for Notebooks
|
erstellt am: 10. Mai. 2015 17:39 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
Keramik99 Mitglied
Beiträge: 610 Registriert: 11.04.2006
|
erstellt am: 11. Mai. 2015 06:42 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003 MegaCAD unfold 2021-Metall 3D (64) noch verfügbar mit Verzögerung unfold 2012-2015 (32) unfold 2016-19 (64) Adobe Acrobat-3D
|
erstellt am: 11. Mai. 2015 11:01 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
Keramik99 Mitglied
Beiträge: 610 Registriert: 11.04.2006
|
erstellt am: 11. Mai. 2015 13:14 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
Hallo Mabi, großes Dankeschön für deine Rändel.msl. Jetzt noch eine Frage: Wie machst du es, dass ein Rändel auf gleichen Durchmessern an verschiedenen Absätzen nicht skaliert? Mein Bild hilft hoffentlich bei dem was ich meine. Dort ist dein Rändel "Rändel-kreuz21" drauf. Leider wird das so verzerrt, dass es auf dem schmalen Durchmesserstück ganz anders aussieht als auf dem längeren Durchmesser. Gruß Peter ------------------ Gute Laune hilft immer ;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003 MegaCAD unfold 2021-Metall 3D (64) noch verfügbar mit Verzögerung unfold 2012-2015 (32) unfold 2016-19 (64) Adobe Acrobat-3D
|
erstellt am: 11. Mai. 2015 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
VHR Mitglied Maschinenbau Ingenieur
Beiträge: 1419 Registriert: 14.10.2000 MegaCAD 2022 (64) Metall 3D Professional (20.22.01.12) mit der Blech 3D Applikation Windows 10 Pro 64 Bit (Version 21H2) Lenovo ThinkPad W540 Intel Core i7-4800MQ 2,8(3,7)GHz 16 GB DDR3 RAM 250 GB SSD / 1TB HDD NVIDIA Quadro K2100M 2 GB GDDR5, DisplayPort 1.2 OpenGL Version 4.6 Intel HD Graphics 4600 Lenovo ThinkVision LT2324p (23 Zoll) (1920x1080) 3Dconnexion SpaceNavigator for Notebooks
|
erstellt am: 11. Mai. 2015 19:20 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
Hallo zusammen, das Erstellen eines eigenen Materials ist relativ einfach: Man benötigt eine quadratische* BMP-Datei (24-Bit) (hier als JPG)
*andernfalls wird das Bild abgeschnitten oder ggf. aufgefüllt. Die Vorlage für das Bild (Raendel.PRT) habe ich mit MegaCAD erstellt. Diese BMP Datei kann relativ klein sein, sollte sich aber in beiden Richtungen nahtlos "kacheln" lassen - so entsteht eine Endlostextur. Gruß VHR ------------------ "Failure is not an option!" (Gene Kranz) [Diese Nachricht wurde von VHR am 11. Mai. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
VHR Mitglied Maschinenbau Ingenieur
Beiträge: 1419 Registriert: 14.10.2000 MegaCAD 2022 (64) Metall 3D Professional (20.22.01.12) mit der Blech 3D Applikation Windows 10 Pro 64 Bit (Version 21H2) Lenovo ThinkPad W540 Intel Core i7-4800MQ 2,8(3,7)GHz 16 GB DDR3 RAM 250 GB SSD / 1TB HDD NVIDIA Quadro K2100M 2 GB GDDR5, DisplayPort 1.2 OpenGL Version 4.6 Intel HD Graphics 4600 Lenovo ThinkVision LT2324p (23 Zoll) (1920x1080) 3Dconnexion SpaceNavigator for Notebooks
|
erstellt am: 11. Mai. 2015 19:24 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
|
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003
|
erstellt am: 12. Mai. 2015 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
Hallo VHR, danke für die feine Erläuterung. Ich habe mir erlaubt die raendel.msl um diese VHR-Kreuzraendel zu erweitern. Als Entlohnung zahle ich 10 U's. Außerdem widme ich eines meiner Männertags-Biere. ------------------ Gruß Matthias bald bin ich groß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MABI Ehrenmitglied Leuchtenbauer
Beiträge: 1978 Registriert: 18.12.2003 MegaCAD unfold 2021-Metall 3D (64) noch verfügbar mit Verzögerung unfold 2012-2015 (32) unfold 2016-19 (64) Adobe Acrobat-3D
|
erstellt am: 12. Mai. 2015 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für Svenna
Nur noch als Information für alle Mitleser. Wir haben den Darstellungsfehler bei Peter gefunden. Er hatte die Konstruktion in der 2013 erstellt. In dieser Version ist die Bearbeitung der Einzelflächen noch zu umständlich. Ab der 2014 gibt es da kein Probleme. Ein Grund mehr umzustellen. ------------------ Gruß Matthias bald bin ich groß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
