Thema: FFF bearbeiten (2277 mal gelesen)
|
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 12. Jul. 2012 09:51 <-- editieren / zitieren --> Unities abgeben:

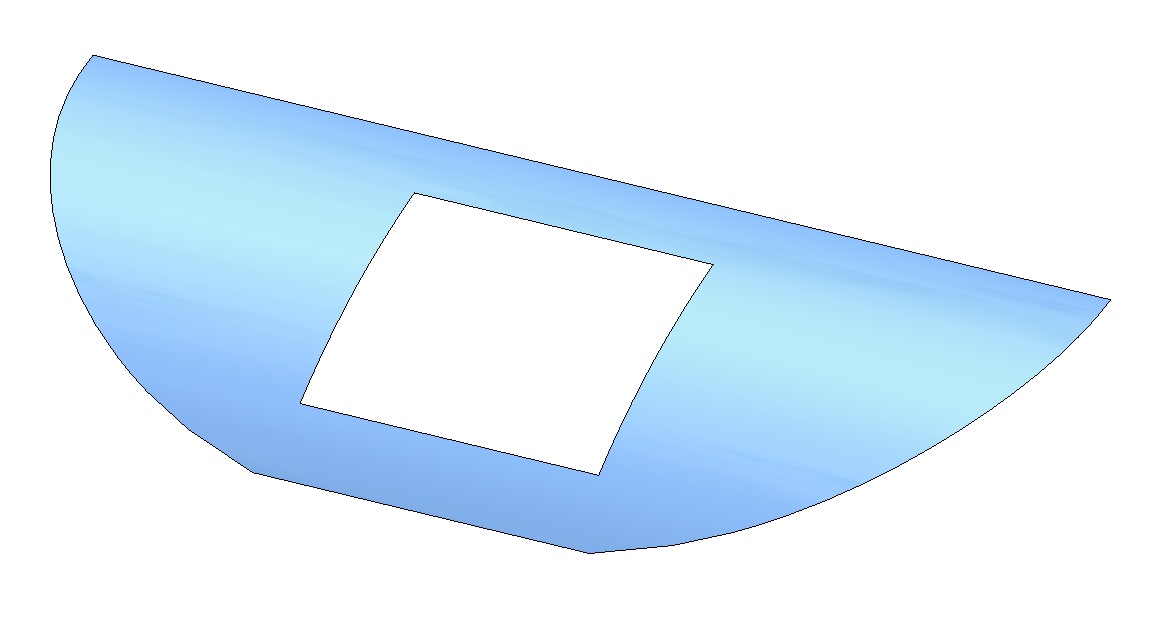

Folgendes Problem: ich hab aus einer STP-Datei eine Freiformfläche mit einem Ausschnitt darin. Diesen Ausschnitt muss ich entfernen aber ich besitze kein FFF Modul. Ich hab versucht über die Flächenfunktionen den Ausschnitt zu zu basteln indem ich weiter links zb eine Schnittmenge der FFF mit einem Quader erzeugt hab und dann versucht hab das ergebnis in den Ausschnitt zu addieren. Leider ist die Boolsche Operation nicht erlaubt. Davor hab ich auf anderem Wege ein Translationsteil mit Form des Ausschnitts erstellt und alle nicht benötigten Flächen daraus gelöscht und anschließend ebenfalls die übriggebliebene Fläche mit der FFF addiert. Dies ging auch allerdings war das Ergebnis nicht zufriedenstellend da die Krümmung beider Flächen von HiCAD unterschiedlich approximiert wurde. Jetzt versuch ich mit Texteditor in der Textdatei die Punkte des Ausschnitts zu löschen, bisher ohne Erfolg Kennt jemand eine Lösung für mein Problem? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADADMIN Mitglied Techniker
Beiträge: 108 Registriert: 26.07.2002 Windows 10 Proffesional 64 Bit HiCAD 2020 (2502.2)
|
erstellt am: 12. Jul. 2012 12:12 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
|
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 12. Jul. 2012 13:07 <-- editieren / zitieren --> Unities abgeben:
Nein funktioniert nicht. Das Modell ist aus einer STP Datei (also kein Featureprotokoll). Mit der von Ihnen genannten Funktion können nur durch Features entstandene Ausnehmungen gelöscht werden. Ich habs trotzdem mal versucht und es gab einen Runtime-Fehler. Es gibt ja Programme mit denen man einfach Vertices löschen kann, aber eher im Designerbereich. Dann muss ich mal eins suchen, dass mit STP-Dateien arbeiten kann. [Diese Nachricht wurde von bacengeugn am 12. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADADMIN Mitglied Techniker
Beiträge: 108 Registriert: 26.07.2002 Windows 10 Proffesional 64 Bit HiCAD 2020 (2502.2)
|
erstellt am: 12. Jul. 2012 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
|
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 12. Jul. 2012 13:53 <-- editieren / zitieren --> Unities abgeben:
Achso, dann hängt es denk ich davon ab wie der Ausschnitt in der Step datei definiert ist. Ich hab ihn inzwischen nachdem ich die Eckpunkte des Ausschnitts in HiCAD ausgelesen hab mit dem Texteditor die Einträge gefunden in denen diese Eckpunkte verwendet werden. Der Ausschnitt ist aus vier B-Splines definiert worden. Jetzt muss ich nur noch herausfinden wie ich die Definition konsistent aus der Datei entfernen kann^^ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADADMIN Mitglied Techniker
Beiträge: 108 Registriert: 26.07.2002 Windows 10 Proffesional 64 Bit HiCAD 2020 (2502.2)
|
erstellt am: 12. Jul. 2012 14:49 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
Hallo, da ist mir noch eine andere Möglichkeit eingefallen. Hast du das mit den Flächentools schon versucht? Bei diesen Tools gibt es auch noch viele Möglichkeiten,habe nur gerade kein FFF-Step zur Hand um das zu versuchen. Gruß CADADMIN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 12. Jul. 2012 15:25 <-- editieren / zitieren --> Unities abgeben:
Ja ich hab das mit den Tools schon versucht. Die kanten kann man nicht verschieben, was bei mir ausreichen würde weil ich den Ausschnitt eigentlich nur kleiner brauche und nicht ganz löschen muss. "Flächen schließen" geht nur mit ebenen Zyklen. Ich hab auch mit boolschen Operationen gearbeitet mit mehr oder weniger Erfolg. Einmal hab ich den Ausschnitt wirklich geschlossen, aber man konnte das "Pflaster" deutlich erkennen weil die Krümmung beim Pflaster vom Programm anders angenähert wurde. Bei der Funktion "Fläche neu" steht da "Zyklus nicht eben" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schulze Ehrenmitglied V.I.P. h.c. CAD/CAE Manager
Beiträge: 2312 Registriert: 26.03.2001 TC_8.1, NX6 ( und andere )
|
erstellt am: 12. Jul. 2012 16:40 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
>>Dann muss ich mal eins suchen, dass mit STP-Dateien arbeiten kann. Stell die STEP-Datei doch mal ins Forum. Solange Du keine besonderen Anforderungen an die Art der Lückenschließung hast, kann ich Dir vermutlich weiter helfen. ------------------ R.Schulze Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 13. Jul. 2012 13:12 <-- editieren / zitieren --> Unities abgeben:
|
Stelzbock Mitglied Technischer-Zeichner, Entwicklung, CAD-Scherge
Beiträge: 220 Registriert: 03.02.2006 HP Z400, Intel Xeon W3565-3,20GHz 12GB PC3-10700RAM Quadro 4000 2048Mb, ForceWare-Version 296.70 Win7 Professional x64 SP1 ---- SolidWorks 2013 SP4.0 PowerWorks-Norm 6.2 build: 180113 DBWorks R13 SP2.2 build: 20130621 Logopress3 2013 SP0.2 x64 Modul1 ---- HiCAD 2014 SP2.2 build: 1902.2 HELiOS 2014 SP3.1 build: 1903.1 ---- 3DConnexion SpaceNavigator Release Version : 3.15.3 Driver Version : 6.15.3 Firmware Version: 4.04
|
erstellt am: 13. Jul. 2012 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
|
bacengeugn Mitglied Konstrukteur
Beiträge: 181 Registriert: 10.11.2011
|
erstellt am: 16. Jul. 2012 07:55 <-- editieren / zitieren --> Unities abgeben:
|
Stelzbock Mitglied Technischer-Zeichner, Entwicklung, CAD-Scherge
Beiträge: 220 Registriert: 03.02.2006 HP Z400, Intel Xeon W3565-3,20GHz 12GB PC3-10700RAM Quadro 4000 2048Mb, ForceWare-Version 296.70 Win7 Professional x64 SP1 ---- SolidWorks 2013 SP4.0 PowerWorks-Norm 6.2 build: 180113 DBWorks R13 SP2.2 build: 20130621 Logopress3 2013 SP0.2 x64 Modul1 ---- HiCAD 2014 SP2.2 build: 1902.2 HELiOS 2014 SP3.1 build: 1903.1 ---- 3DConnexion SpaceNavigator Release Version : 3.15.3 Driver Version : 6.15.3 Firmware Version: 4.04
|
erstellt am: 16. Jul. 2012 10:47 <-- editieren / zitieren --> Unities abgeben: Nur für bacengeugn
Zitat: Original erstellt von bacengeugn: Danke sehr gut Hast du dafür ein Programm benutzt?
Moinsen, da wir ja auch in HiCAD keine FFF-Lizenz besitzen, habe ich die Fläche in SolidWorks eingelesen und bearbeitet. Grüße vom Olli Tante Edit: Und über ein "paar Unities" würde ich mich auch noch freuen... ------------------ Nicht ärgern, nur wundern! www.denios.de [Diese Nachricht wurde von Stelzbock am 16. Jul. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
