Thema: Übergang schräg verzogen/Abwicklung (2990 mal gelesen)
|
Guido E.
Mitglied
Konstrukteur
   Beiträge: 116
Registriert: 18.09.2007 SW2014/5 Premium
Win7/64
HP Z220/i7-3770
8GB; AMD FirePro V4900
|
erstellt am: 07. Mrz. 2012 11:13  <-- editieren / zitieren -->   Unities abgeben:

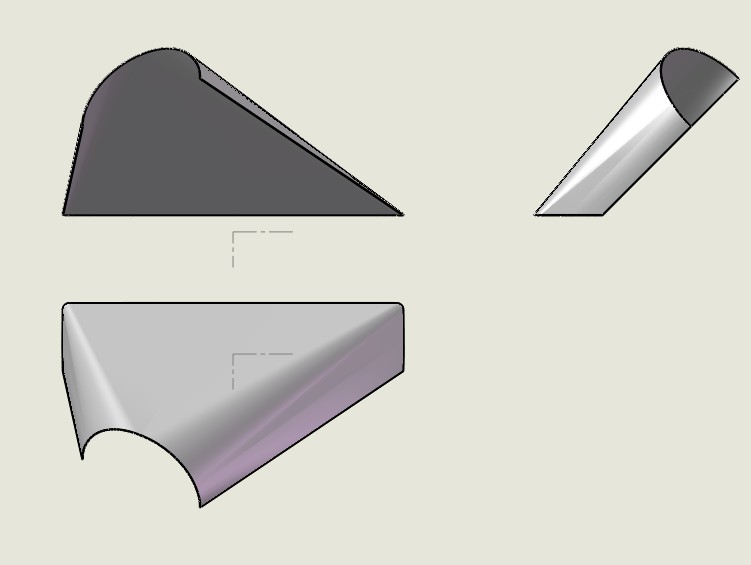

Hallo, ich habe einen Übergang Rechteckig auf Rund gebastelt. Hat gut funktioniert, einschließlich Abwicklung. Nur bekomme ich in die Abwickung keine Kantlinien. Die werden automatisch nur eingefügt, wenn die Skizzen auf parallelen Ebenen liegen  Ist hier leider nicht der Fall. Kennt hier vielleicht jemand eine Möglichkeit? Gruß
Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Peterpaul
Mitglied
Mb Ing.
Beiträge: 386
Registriert: 09.09.2003 Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007
|
erstellt am: 07. Mrz. 2012 11:21 <-- editieren / zitieren --> Unities abgeben: Nur für Guido E.
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 07. Mrz. 2012 11:23 <-- editieren / zitieren --> Unities abgeben: Nur für Guido E.
|
Guido E.
Mitglied
Konstrukteur
Beiträge: 116
Registriert: 18.09.2007 SW2014/5 Premium
Win7/64
HP Z220/i7-3770
8GB; AMD FirePro V4900
|
erstellt am: 07. Mrz. 2012 11:44 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von myca:
 Hi,die Profile müssen segmentiert werden - erst dann hast Du Biegelinien. So ist das ein umgeformtes Blech. G.  thomas
Die Profile bestehen jeweils aus gleich vielen und gleichartigen Elementen. Also immer abwechselnd Geraden und Radien mit tang. Übergängen. Dann mit "Ausgeformte Biegung" erstellt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 07. Mrz. 2012 11:58 <-- editieren / zitieren --> Unities abgeben: Nur für Guido E.
 Zitat:
Die Profile bestehen jeweils aus gleich vielen und gleichartigen Elementen. Also immer abwechselnd Geraden und Radien mit tang. Übergängen. Dann mit "Ausgeformte Biegung" erstellt.
Sichtbarkeit von den Skizzen in der Zeichnung EINSCHALTEN. G. thomas ------------------
