Thema: Kante variabel verrunden (2918 mal gelesen)
|
schniggi
Mitglied
   Beiträge: 13
Registriert: 29.06.2011
|
erstellt am: 17. Feb. 2012 09:28  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich brauche mal Hiiiiilfe!

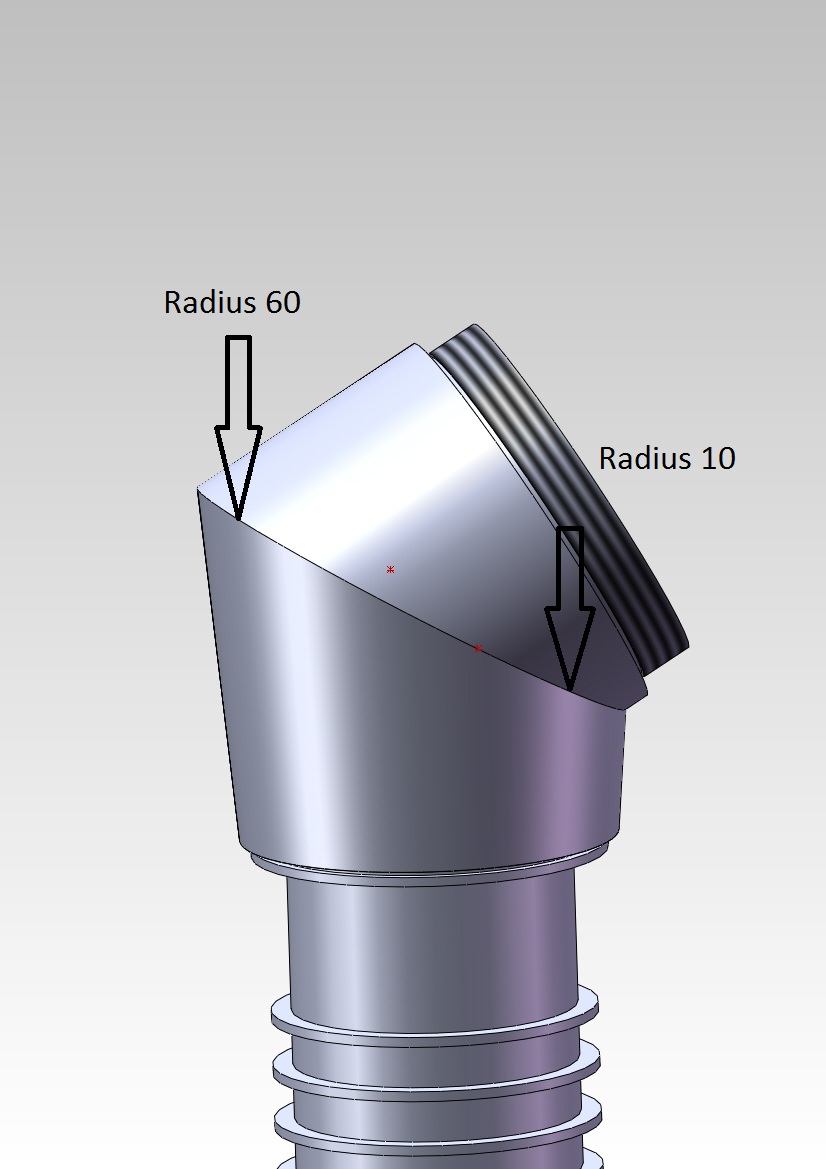

Ich habe ein Bauteil (siehe Bilder). Die Kante, die ich ganz unauffällig markiert habe, möchte ich verrunden. Im oberen, linken Bereich mit einen großen Radius 60 und im unteren, rechten Bereich mit einen kleinen Radius 10. Leider macht er das nicht. Hat jemand einen Tipp für mich? Viele Grüße und Helau. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Feb. 2012 10:53 <-- editieren / zitieren --> Unities abgeben: Nur für schniggi
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3189
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 17. Feb. 2012 11:04 <-- editieren / zitieren --> Unities abgeben: Nur für schniggi
Hallo, das klappt bei mir (mit swx2008) auch nicht direkt.
Ansatz einzelne Körper und nachträglich verschmelzen brachte auch nicht mehr.
--> Verrundung aussen scheint nur bis zu einer relativ geringen Größe zu funktionieren. schau dir die Austragung mit Leitkurven mal an, da geht was.
Aussen Leitkurve mit Radius 60, innen Leitkurve mit Radius 10 und dann noch etwas mit den Optionen spielen ....  Hätte wohl den Nachteil, dass das Teil neu aufgebaut werden muss Gruß, Christian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schniggi
Mitglied
Beiträge: 13
Registriert: 29.06.2011
|
erstellt am: 17. Feb. 2012 11:12 <-- editieren / zitieren --> Unities abgeben:
Hallo Thomas, ja in etwa.
Du hast zwar den "inneren" Radius 5mm gemacht. Er scheint mir aber größer als der äußere R20 zu sein. Bis zum Gewinde habe ich nur wenig Platz. Dort liegt mein Problem. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Feb. 2012 13:37 <-- editieren / zitieren --> Unities abgeben: Nur für schniggi
|
schniggi
Mitglied
Beiträge: 13
Registriert: 29.06.2011
|
erstellt am: 17. Feb. 2012 13:59 <-- editieren / zitieren --> Unities abgeben:

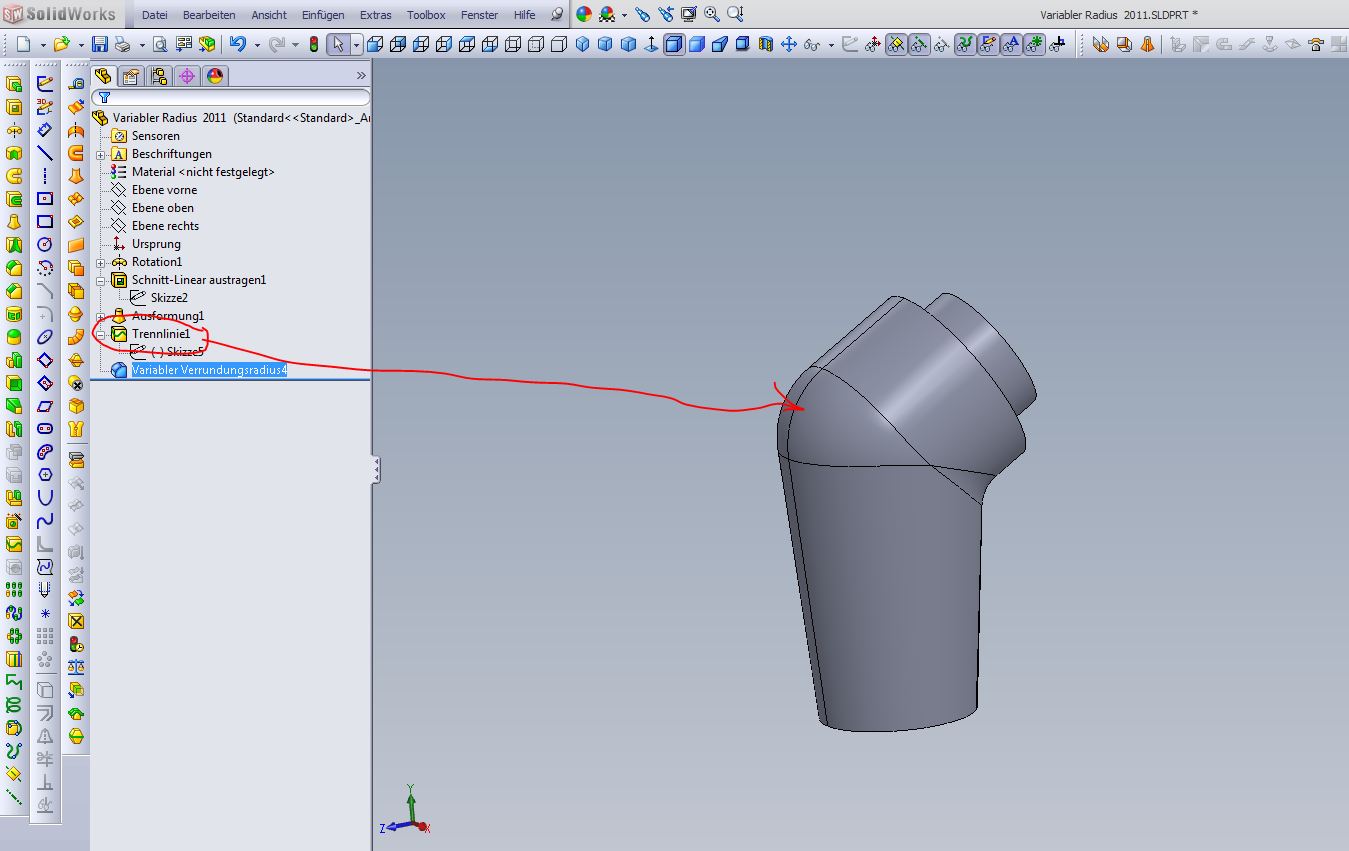

Hallo Andreas, dein Beispiel sieht auf jeden Fall schon mal soe aus wie es werden soll!!!

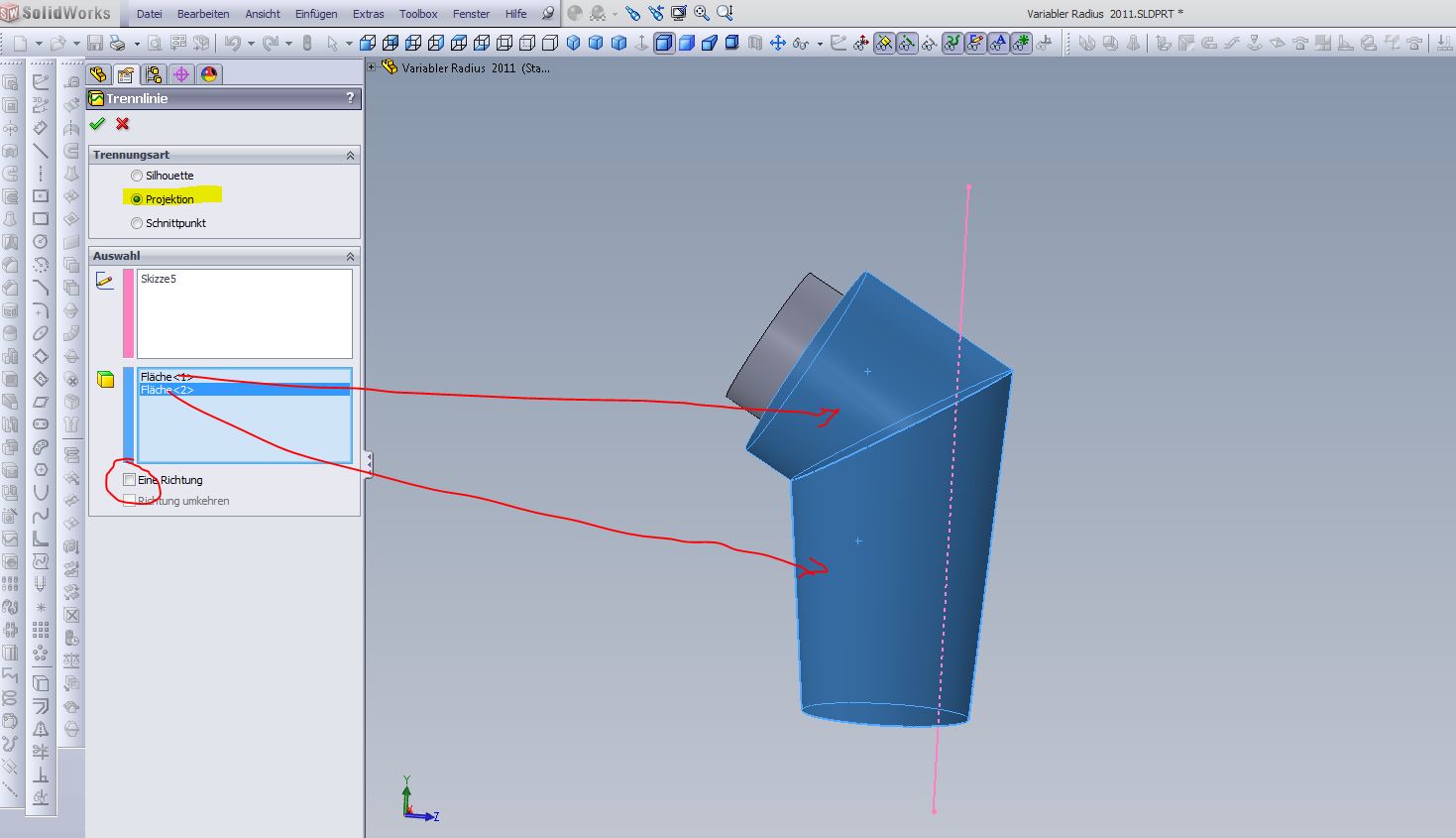

Allerdings habe ich noch nie mit einer Trennlinie gearbeitet. Ich erkenne auf deinem Bild nicht wie und wohin du die Trennlinie legst. Und wie Deine Skizze 5 aussieht.
Kannst du mir auf die Sprünge helfen? Daanke. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Feb. 2012 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für schniggi

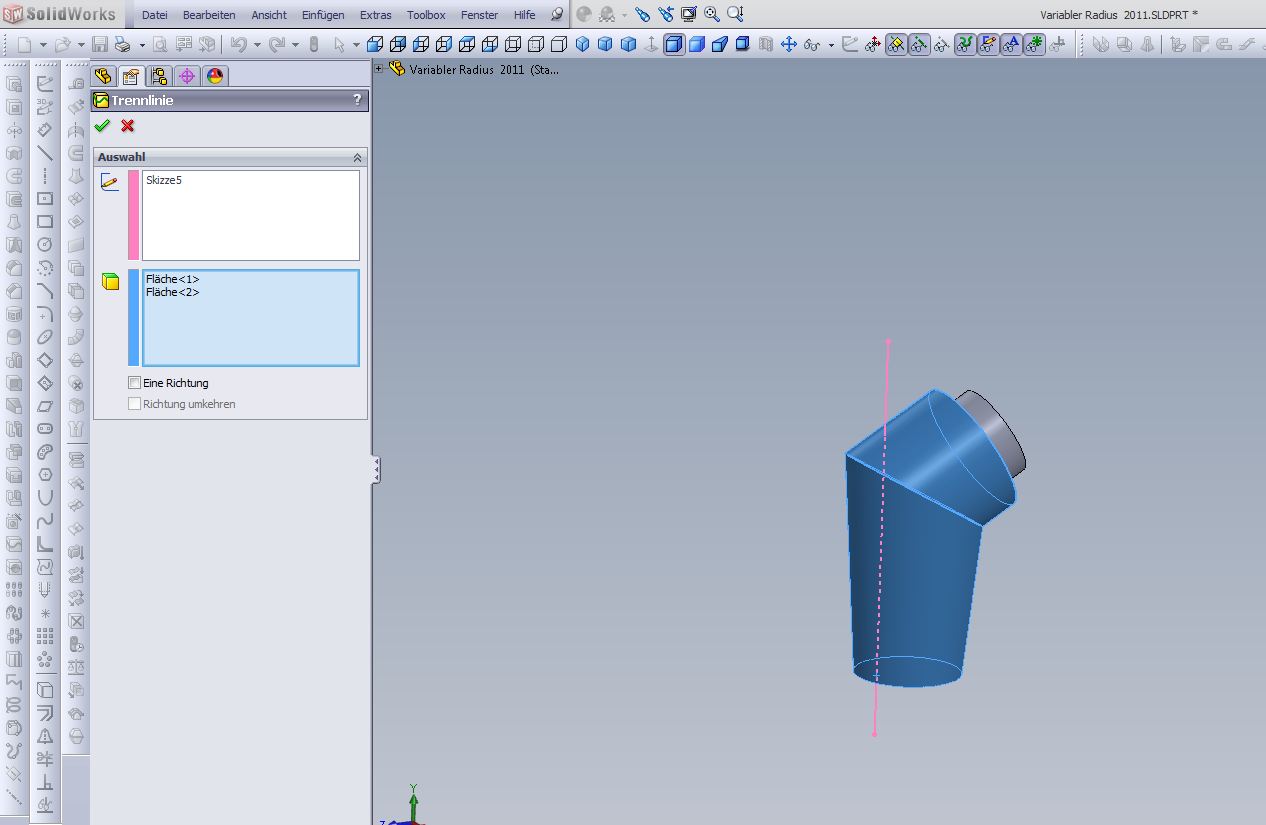

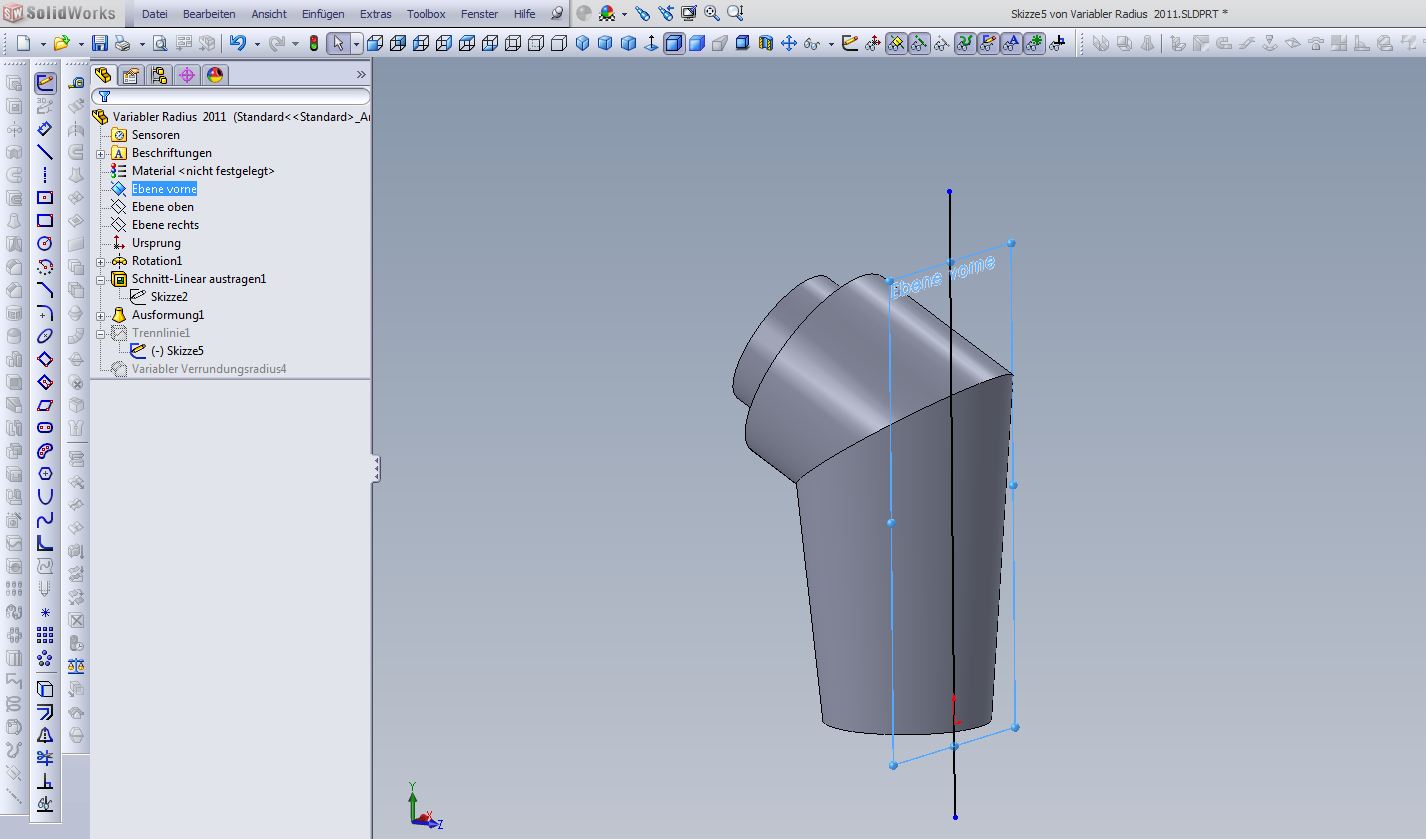

Hallo, was für eine SWX Version benutzt Du? Wenn Du SWX 2011 aufbekommst lad Dir doch einfach das Beispiel runter  Skizze 5 ist einfach eine gerade Linie auf einer Ebene lang genug um die Oberflächen zu spalten.
Grüße Andreas
------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 17. Feb. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3189
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 17. Feb. 2012 16:03 <-- editieren / zitieren --> Unities abgeben: Nur für schniggi
Trennlinie - da war ich nicht drauf gekommen ... wenn ich es als Austragung entlang einer Bahn konstruiert habe, kann ich die Bahn auch gleich für die Trennlinie nehmen und bekomme 2 Verrundungen mit konstantem Radius hin.
Trennung ist dann direkt am Übergang von konkav nach konvex.
und der Radius aussen geht dann bis zur Größe des Rohrradius. Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
