Hallo liebes Forum,

ich möchte an einem Kolben einen Schnitt austragen, der auf der Mantelfläche entlangläuft. Ich habe eine PDF angehängt um es zu verdeutlichen.
Wie erstelle ich die Skizze und welches Feature benutze ich

Vile Grüsse und schonmal besten Dank
Olli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 10:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Hi,

da hilft nur eins:

warten bis KRÜMMEL kommt!

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 10:36

<-- editieren / zitieren -->

Unities abgeben:

Hi myca,
wann kommt Krümmel???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 10:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

gegen Mittag???

Oder auf jeden Fall nach 22:00

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 11:06

<-- editieren / zitieren -->

Unities abgeben:

Na denn,
muss ich wohl warten

, kann das sonst keiner, ach so, ich nehme auch gern ein Teil in SW2007, wäre dann für mich noch einfacher

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 11:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Na wenn das so ist (2007)...

Ich auch gucken.

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 11:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

SWCAD1.zip

Hi,

für den Anfang (auf die Schnelle)...

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 11:57

<-- editieren / zitieren -->

Unities abgeben:

Ne,ne,
Helix ist zu einfach

. Es muss eigentlich so sein, dass ich die Form mit einem Ø10 Fräser erzeuge der an der Kolbenstange entlang walzt, der Fräser wird nur in Z
Richtung verfahren und dabei lasse ich die Kolbenstange dabei um 90° rotieren. Soll ein Schwenkspanner werden. Geht natürlich auch auf einer Drehbank, haben wir aber nicht.
Gruss Olli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 12:15

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Zitat:
Helix ist zu einfach

ehh???

Zitat:
der an der Kolbenstange entlang walzt, der Fräser wird nur in Z Richtung verfahren und dabei lasse ich die Kolbenstange dabei um 90° rotieren

und was ist das (als Ergebniss) Globoid etwa?

(pip)...HALLO KRÜMMEL, WIR HABEN EIN PROBLEM... (pip)

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 31. Jan. 2012 12:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Hallo,

müsst euch noch was gedulden ,hab erst heut nachmittag Zeit

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI

Senden Sie eine Private Message an Olaf Wolfram

Schreiben Sie einen Gästebucheintrag für Olaf Wolfram

Beiträge: 2431
Registriert: 30.06.2008

I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation

erstellt am: 31. Jan. 2012 12:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Andreas hat heute Spätschicht...aber das warten wird sich auf jeden Fall lohnen.
Zu diesem Thema will hier schon keiner mehr antworten, da Krümmel hier sicher bals promovieren wird

------------------
CSWST/CSWI/CSWP/ 3DVia

DPS-Software GmbHAlle sagten, das geht nicht, dann kam einer, der das nicht wusste und hats einfach gemacht.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 13:09

<-- editieren / zitieren -->

Unities abgeben:

KOLBEN.zip

da bin ich mal gespannt,
im Anhang ist eine Step,scheint ja eine harte Nuss zu sein.
Bis gleich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 13:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad


Hallo,

WARNUNG! Dafür gibt es von Meister Krümmel bestimmt

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 13:54

<-- editieren / zitieren -->

Unities abgeben:

Nein nein, nicht doch erodieren, fräsen will ich bzw, wissen wie man so ein Teil im SW erstellt,
ich hab damit nichts zu tun

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 31. Jan. 2012 14:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Ja, ja...

Du mußt dann aber auch wissen, was herstellbar ist. Nicht alles was Du "malst", kann hergestellt werden. In diesem Sinne keine Ausreden ( was das anbetrifft) sondern die Prügel von Krümmel abholen (sei ein ...und kein...)

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 31. Jan. 2012 14:30

<-- editieren / zitieren -->

Unities abgeben:

îch hab das nicht gemalt , das habe ich vom Kunden beisgestellt bekommen als Step, ich frag ja nur wie man so etwas mit SW macht.
Ich lass mich aber auch gerne prügeln

, wenn ich dafür eine Antwort bekomme

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 31. Jan. 2012 17:15

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

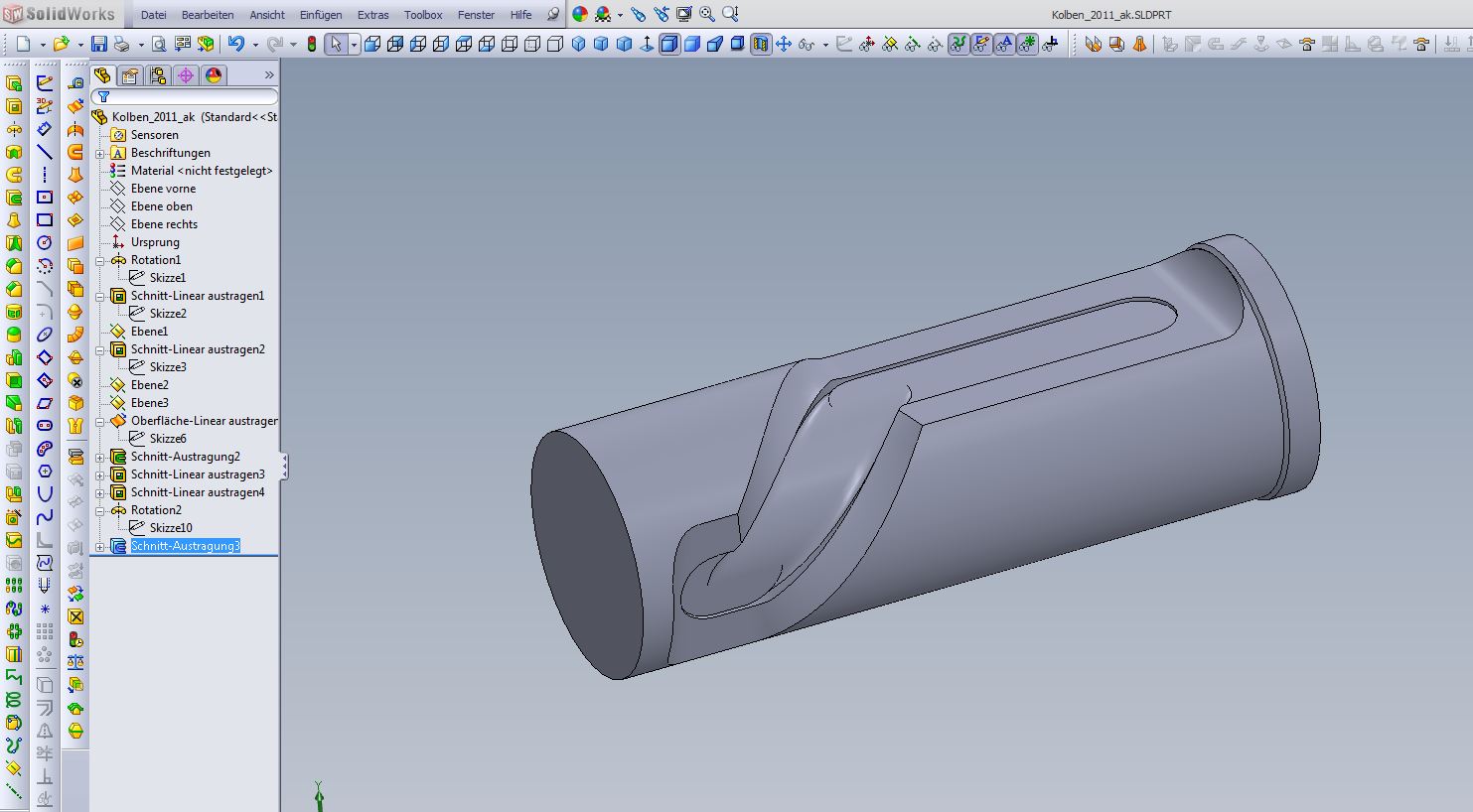

Kolben_2011_ak.zip



Hallo,

so siehts gefräst aus @Thomas

Allerdings sind die Übergänge nicht gerundet .

~~Da schau ich jetzt mal was geht~~

Edit: da geht leider nichts

weils geometrisch nicht geht.

In der Step hat da Einer einfach einen R5 an die 2 Kanten geklatscht

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 31. Jan. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 01. Feb. 2012 09:01

<-- editieren / zitieren -->

Unities abgeben:

Hallo Andreas,

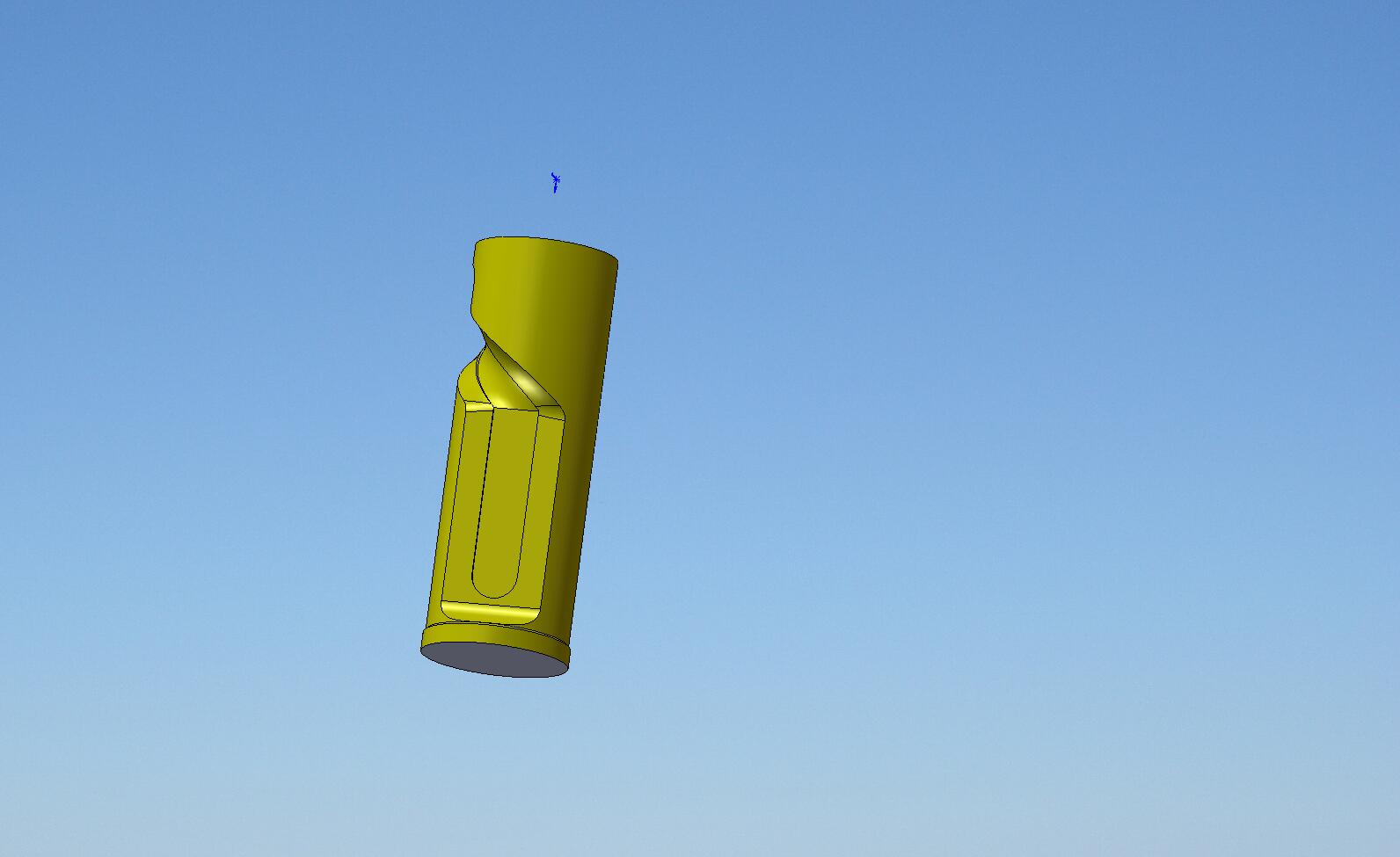

das ist richtig gut, gäbe es das auch als 3D DW2007 Part. Ich möchte nicht als Faul erscheinen, aber es würde mir viel Arbeit abnehmen.
Gruss olli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 01. Feb. 2012 09:15

<-- editieren / zitieren -->

Unities abgeben:

was ich nicht finde, ist die Option Volumenkörperaustragung bei dem Feature Schnitt-Austragung. Gibt es die bei SW 2007 nicht???
Gruss Olli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Senden Sie eine Private Message an Ralf Tide

Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 01. Feb. 2012 10:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Zitat:
Original erstellt von swcad:
...Gibt es die bei SW 2007 nicht???

Nein - da noch nicht.

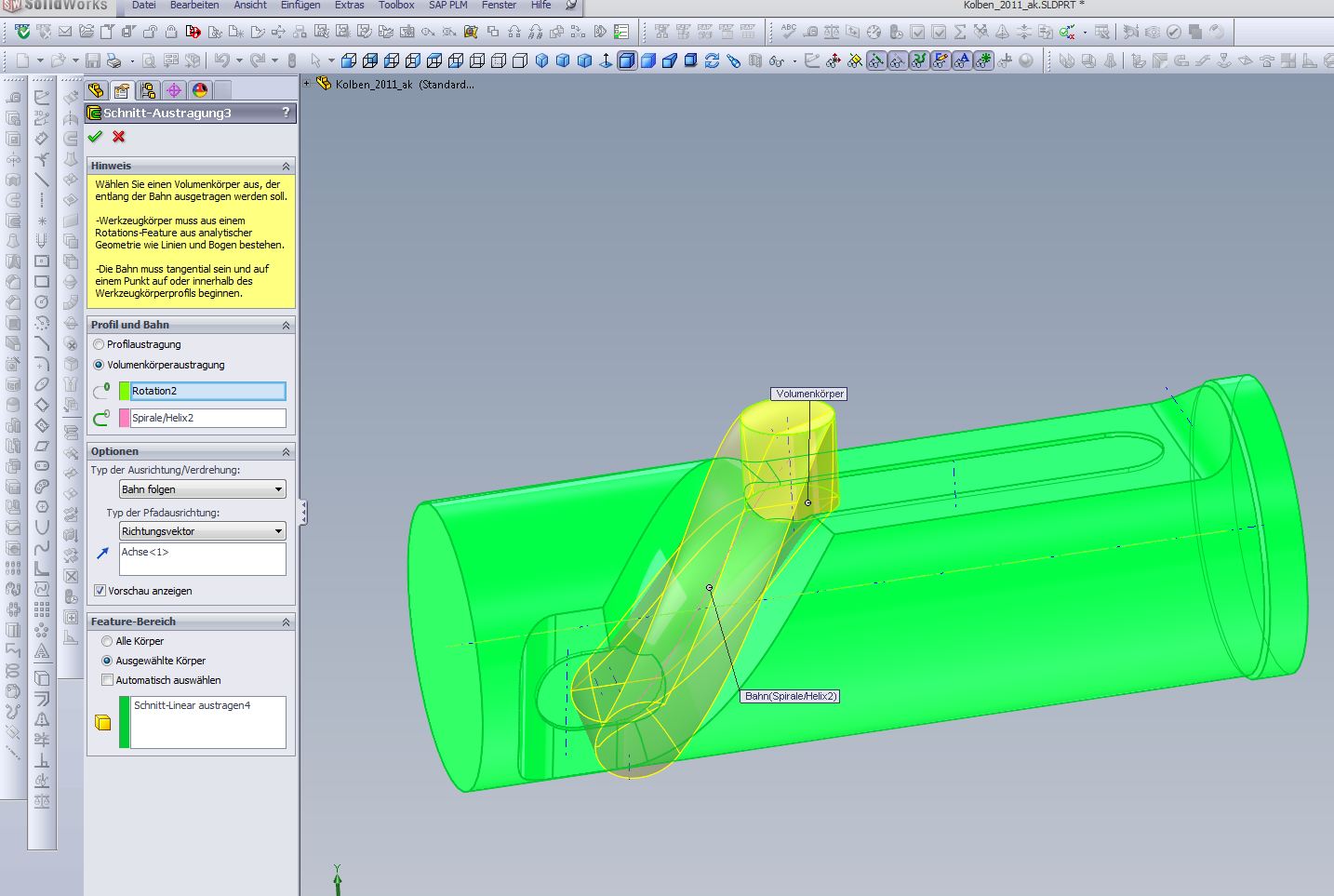

Alternativ die Fräserachse entlang der Fräserbahn als Oberfläche austragen. Die ausgetragene Oberfläche als Einfügen->Schnitt->Mit Oberfläche...

HTH & bis demnäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 01. Feb. 2012 11:40

<-- editieren / zitieren -->

Unities abgeben:

Kolben.zip

Hallo,

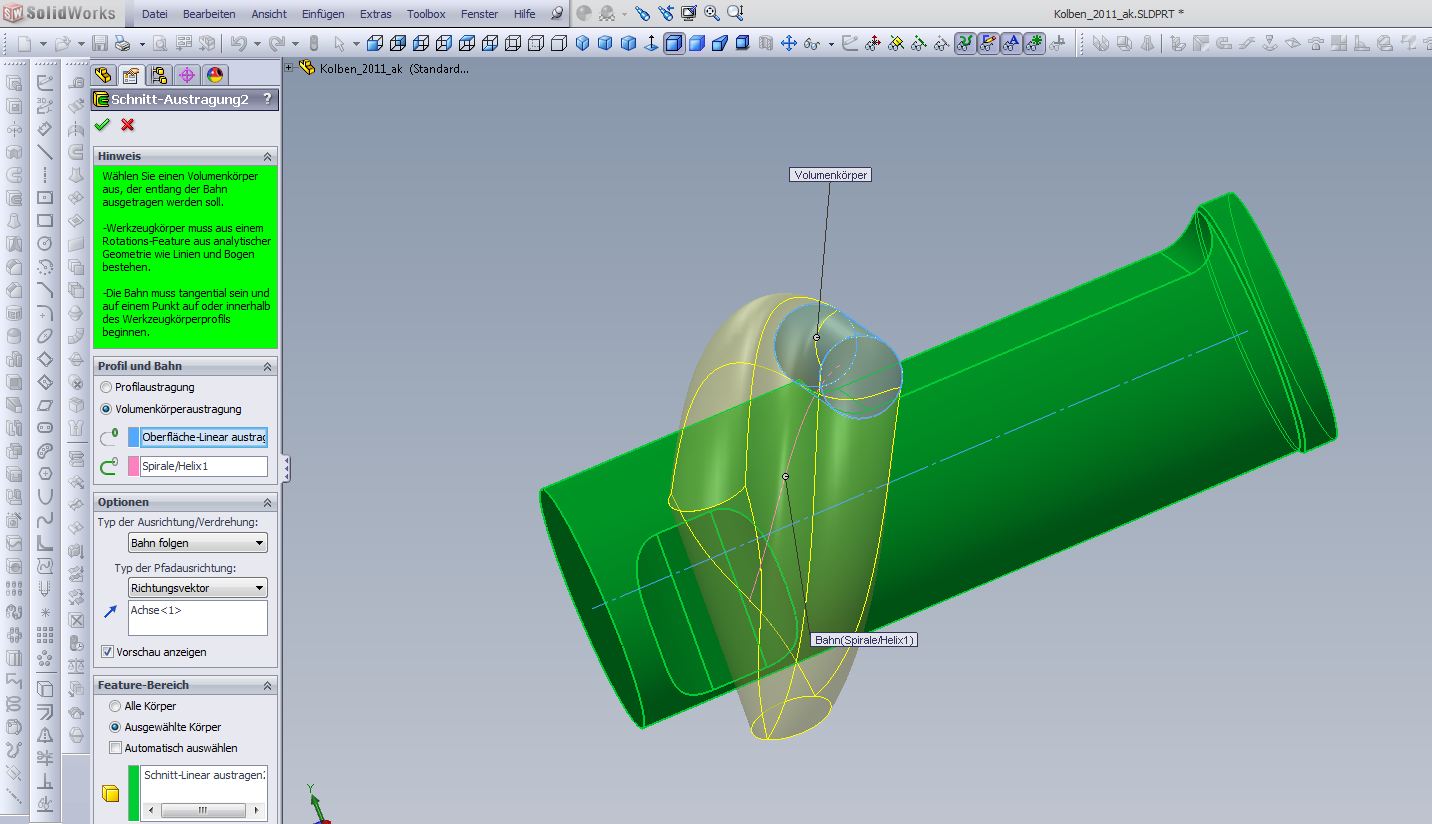

ich habs jetzt mal mit SW2008 probiert, ich bekomme es aber nicht so hin wie bei Andreas.
Kann mir einer mal sagen was ich falsch mache???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 01. Feb. 2012 12:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad


Hallo Olli,

stell mal Deinen Fräser senkrecht zur Achse

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 01. Feb. 2012 14:24

<-- editieren / zitieren -->

Unities abgeben:

Hallo Andreas,
kannst Du mir bitte dein Teil zur Verfügung stellen, wenn möglich als SW2008, ich bekomme langsam
Haarausfall.
Gruss Olli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 01. Feb. 2012 14:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für swcad

Hallo Olli,

geht leider nicht , das älteste was ich anbieten könnte wäre 2009 , Sorry

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swcad
Mitglied
konstrukteur

Beiträge: 262
Registriert: 28.04.2005

Solidworks 2015 4.0
Dell precision 7810

erstellt am: 01. Feb. 2012 15:09

<-- editieren / zitieren -->

Unities abgeben:

Nu hab ichŽs, vielen dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:
X

Anzeige: (Infos zum Werbeplatz >>)
