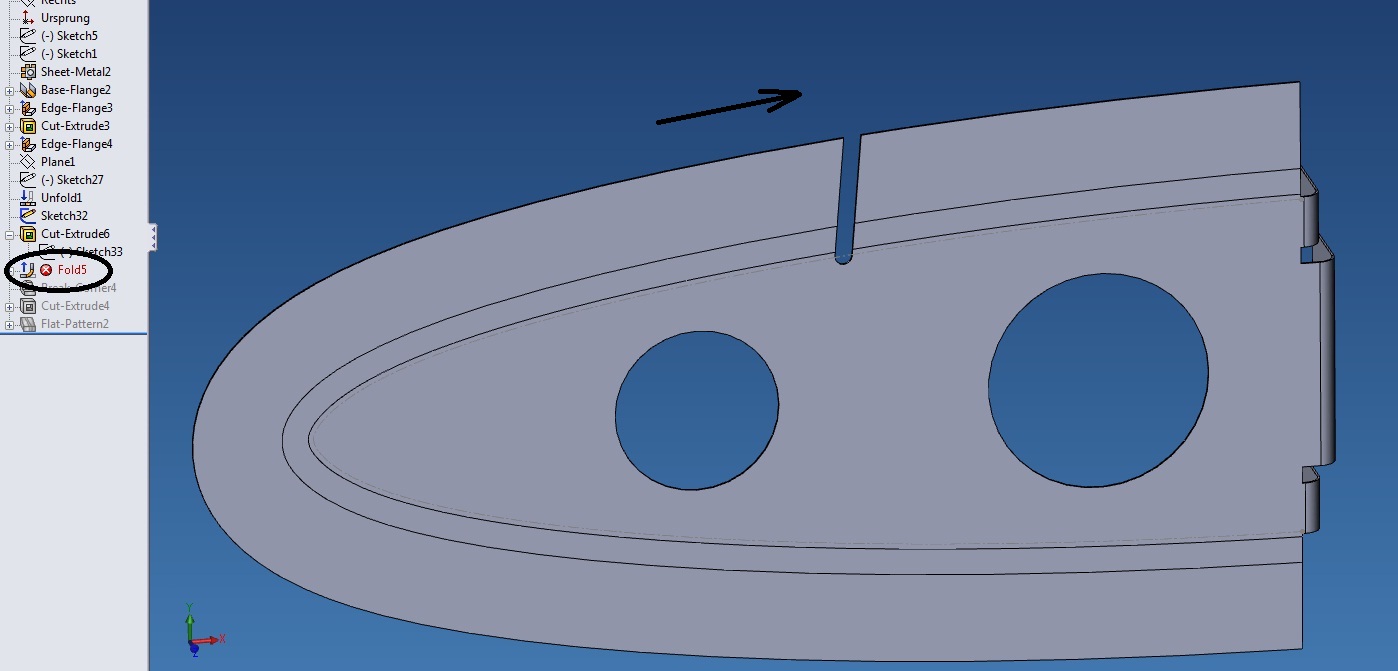

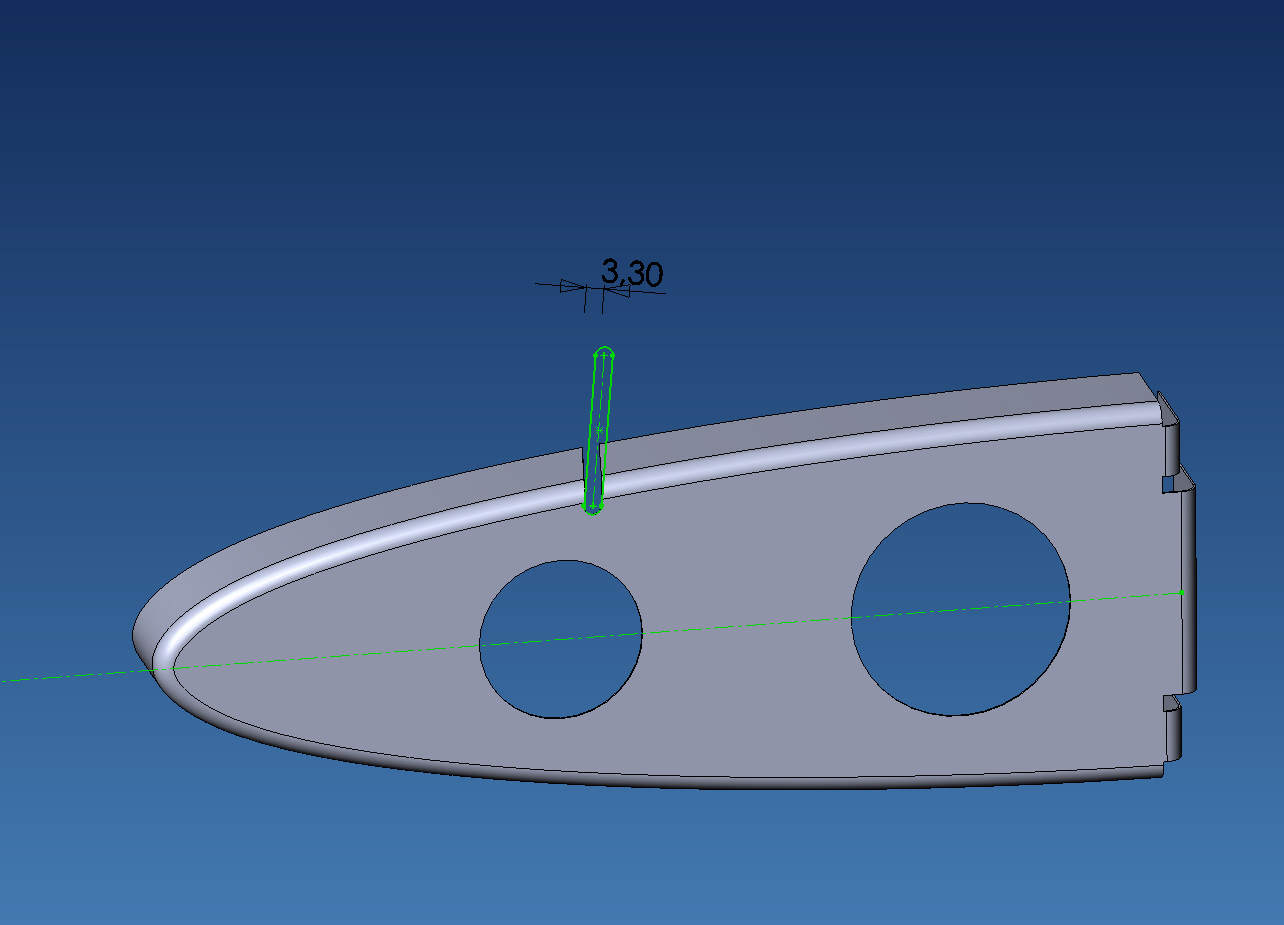

example1.JPG example2.jpg example3.jpg

Hallo leute,

ich versuche in einer gebogener Rippe Schnitten zu haben. Zu erst habe ich die Flange im Spline gemacht. Danach wollte ich mit Fold/Unfold funktion ein Schnitt zu haben, aber ich habe es manchmal ja, manchmal nicht. Warum? Ich suche und suche aber ich finde keine Kohärenz

Vielen Dank!

MfG
Dr.Ramoray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Herzlich willkommen hier im WBF
Fülle mal bitte deine Sysinfo aus und lade mal dein Teil hoch!

------------------
CSWST/CSWI/CSWP/  3DVia
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Beispiel.zip

Hallo Olaf,

entschuldigung, du hast Recht

Der Computer:

Inter Core 2 Duo CPU E6750 @2.66Ghz
4Gb RAM (3,25Gb verwendabar)
System: Windows 7 32Bits
Graphik Karte: ATI Radeon HD 4800

Solid Works 2010

Vielen Dank,
MfG
Dr. Ramoray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SW2010-Beispiel-RHess.zip

Hallo Herr Doktor,

hier das Modell etwas anders aufgebaut. Entfalten und nicht Entfalten muß man hier nicht unbedingt. Hab auch nur einen Schlitz gemacht, sollte aber ja kein Problem sein. Hoffe es hilft weiter.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SW2010-Beispiel-v2.zip

Hallo Robert,

danke für die Antwort. Ich habe auch versucht wie du gemacht hast, aber leider geht nicht wenn ich mehr Schnitten machen will. Z.b. habe ich von deine version und ich habe einfach mehrere von deine Schnitt gemacht, aber ich weiß es nicht warum, geht wieder nicht

Vielen Dank.

MfG
Dr Ramoray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, Robert der einzelne Schnitt geht, aber sobald du den Schnitt mustern willst, geht die Abwicklung nicht mehr

...ich habe auch versucht , an der Biegekante 'ne Kurve zu fangen um dann über ein Kurvenmuster an das Ergebniss zu kommen, aber auch das war nicht von Erfolg gekrönt?
Schrägschnitt konnte nicht erstellt werden

ich versuch's noch weiter

------------------
CSWST/CSWI/CSWP/  3DVia
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SW2010-Beispiel-RHess2.zip

Hallo,

ich habe auch einen zweiten Schnitt hinbekommen, aber da ist was nicht ganz "koscher". Hab im Augenblick aber keine Zeit dafür. Sorry.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

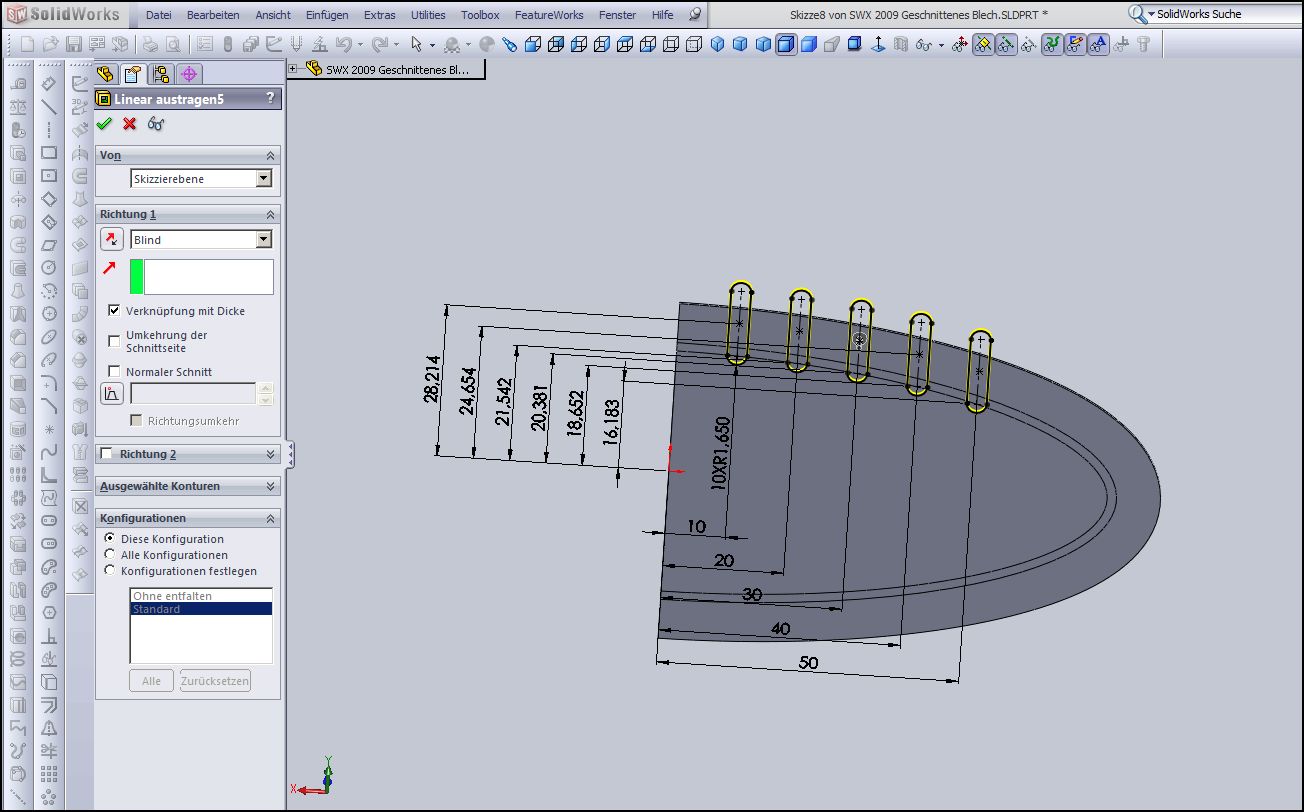

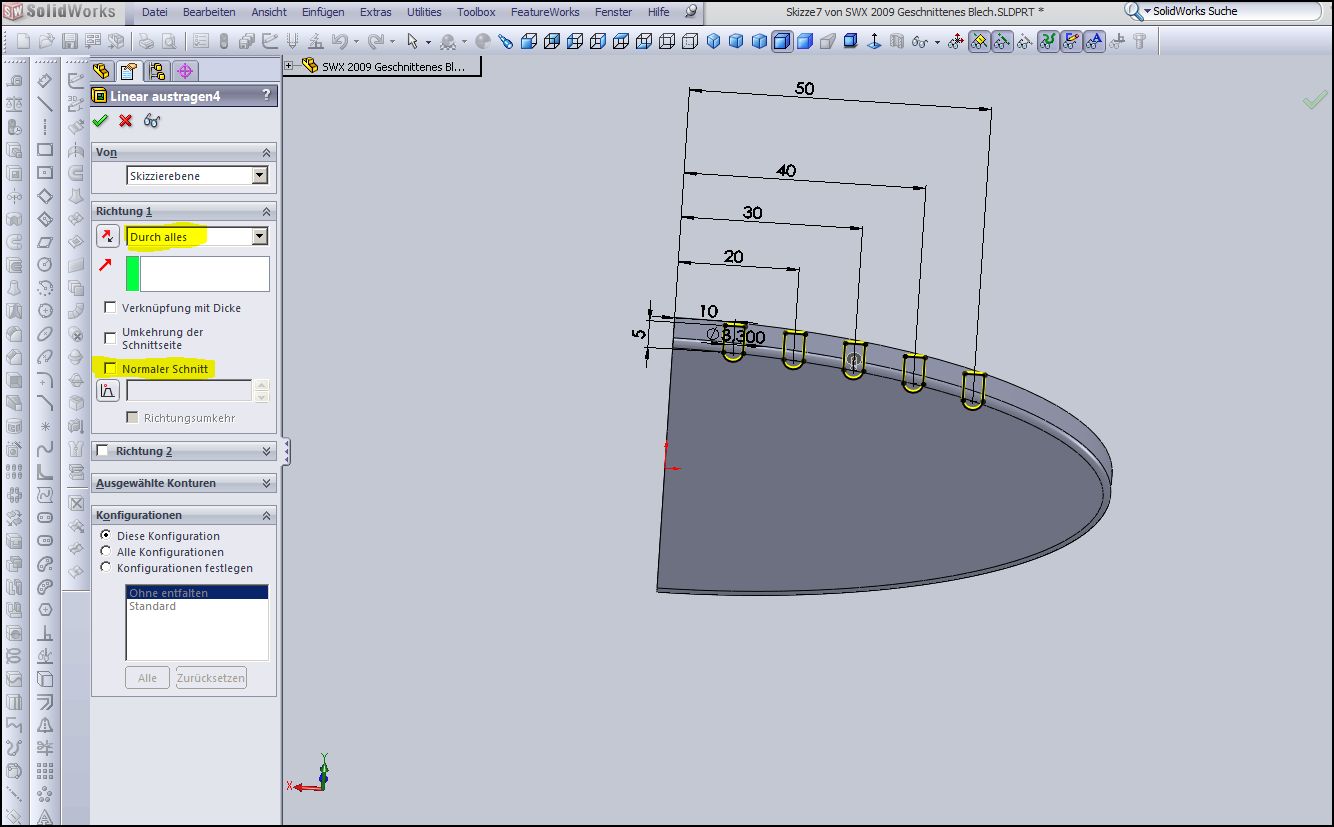

SWX2009GeschnittenesBlech.zip F2_020905_1_EntfaltetmitDickeverknuepft.JPG F2_020905_2_Schnittdurchalles.JPG

Hallo,

mit meiner 2009 scheints zu gehen

Könnte die Datei als x_t oä. aber mit 2009 einlesen

und mit den Originalmaßen zur Kontrolle mal nachbauen.

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 13. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kann sein, dass es an den "blauen Skizzen" lag

------------------
CSWST/CSWI/CSWP/  3DVia
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

in dem erste beispiel geht noch nicht. Ich habe alles was ihr gesagt habt aber irgendwie klappt nicht. Vielleicht weil einer Spline ist?

Vielen Dank!
Dr.Ramoray

[Diese Nachricht wurde von dr.ramoray am 14. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dr.Ramoray ,

funzt bei mir auch mit Spline und nicht voll definierter Skizze!

Also nochmal mein Angebot lad es bitte mal als  x_t o. Step  hier hoch.

Dann modelliere ich es einmal nach und kann herausfinden wo es hängt.

Bekomme mit SWX2009 Deine Datei nicht auf!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bstep.zip

Hallo Krümmel,

vielen dank. Hier hast du die Step version. Seit fast eine woche suche ich und ich finde keine richtige lösung

Ich habe auch gesehen dass abhängig von die Schnitt richtung ist....komisch.

MfG,
Dr.Ramoray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

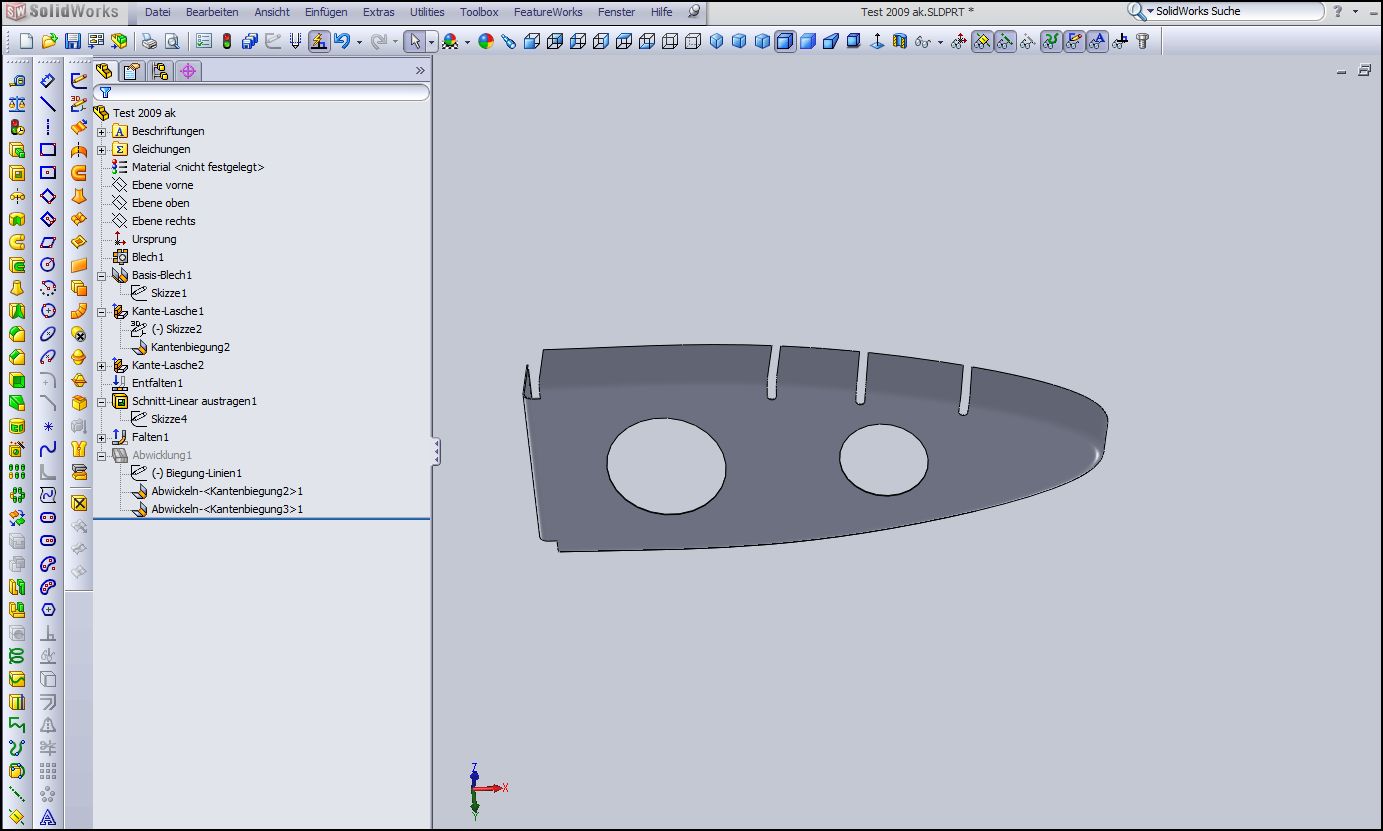

Test2009ak.zip F2_020905_3.JPG F2_020905_4.JPG

Hallo Dr.Ramoray,

leider war die Step in halb entfaltetem Zustand gespeichert,

da war mir eine absolut genaue Kopie zu aufwändig, sorry.

Habe aber auch so eine relativ genaue Annäherung hinbekommen,und es funktioniert!

Auf meinem Modell lässt sich sicher weiter aufbauen.

Was mir aufgefallen ist, der Spline der die Außenkontur darstellt war in Sich nicht symmetrisch !

(auch Werte im 0,0001 mm Bereich sind dann ein K.O.)

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krümmel,

danke für die Hilfe!   entschuldigung für die STEP Kopie. Jetzt funktioniert mit deiner datei. Ich habe mehr Schnitte probiert und geht's auch. Warum?

Mit 2010 version habe ich das gleiche gemacht aber mit meinem profil und geht manchmal ja und manchmal nicht. Kann sein dass der Spline durch viele punkte geht? In deiner datei hast du nur 4 punkte in den Spline.

Andere Dinge.

"Was mir aufgefallen ist, der Spline der die Außenkontur darstellt war in Sich nicht symmetrisch !(auch Werte im 0,0001 mm Bereich sind dann ein K.O.)"

Wie hast du das gesehen? Wie kann ich sowas sehen? Und reparieren? danke!

MfG
Ferran

[Diese Nachricht wurde von dr.ramoray am 16. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

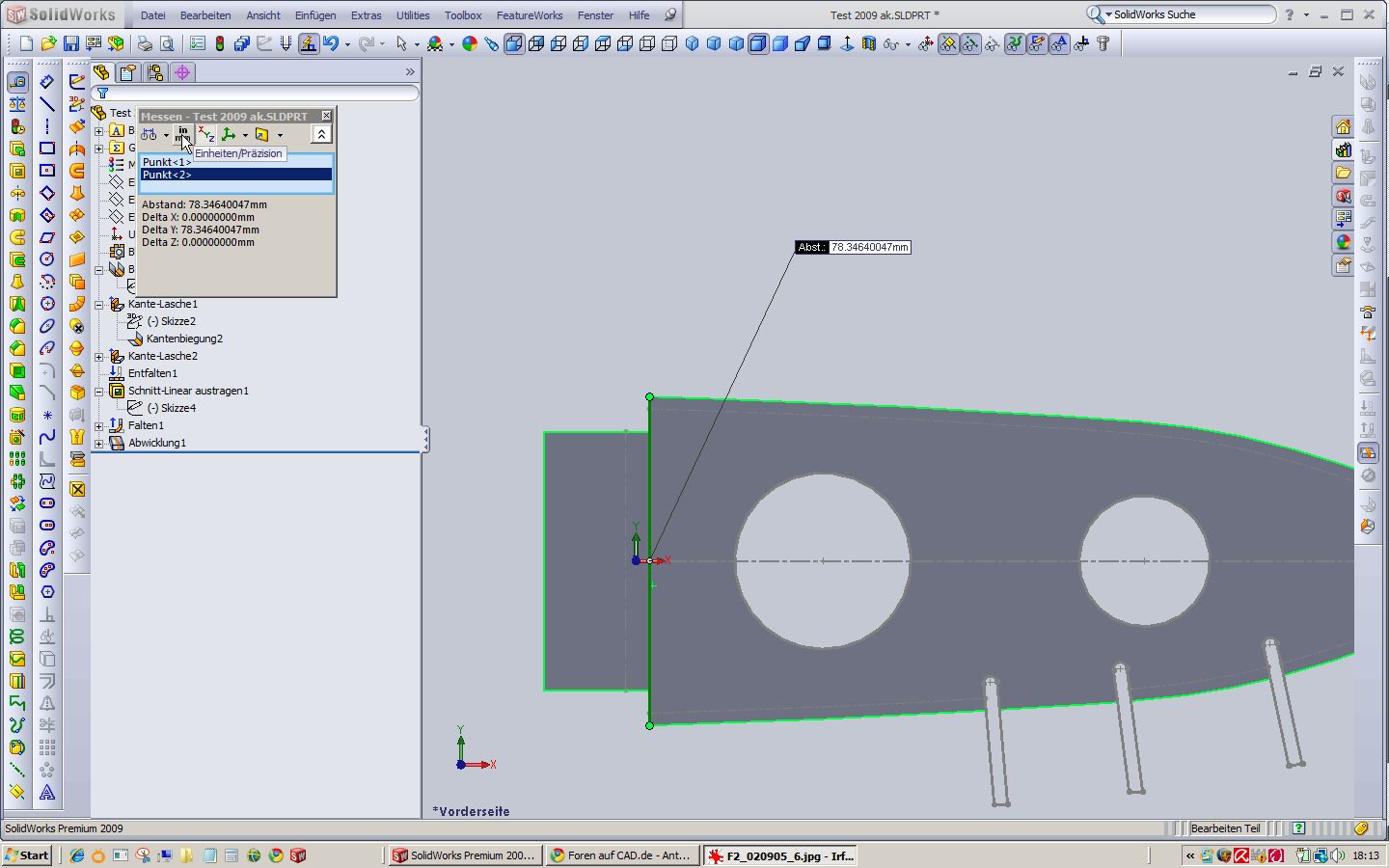

F2_020905_5.JPG F2_020905_6.jpg F2_020905_7.jpg

Hallo Ferran,

es geht auch mit mehr Punkten , da muss man aber Aufpassen wie und wo sie sitzen!

(habs mal mit 11 Punkten getestet ,und geht)

Als erstes mal das Bordeigene Messtool von SWX auf volle 8 Nachkomma einstellen,

und bei der Bemaßung kann man zur Kontrolle auch die Nachkomma verstellen.

Wichtig bei Deinem Problem ist der symmetrische Verlauf des Spline!

Den erreichst Du am einfachsten durch spiegeln Deiner Stützpunkte um die Mittellinie.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
