Hallo zusammen

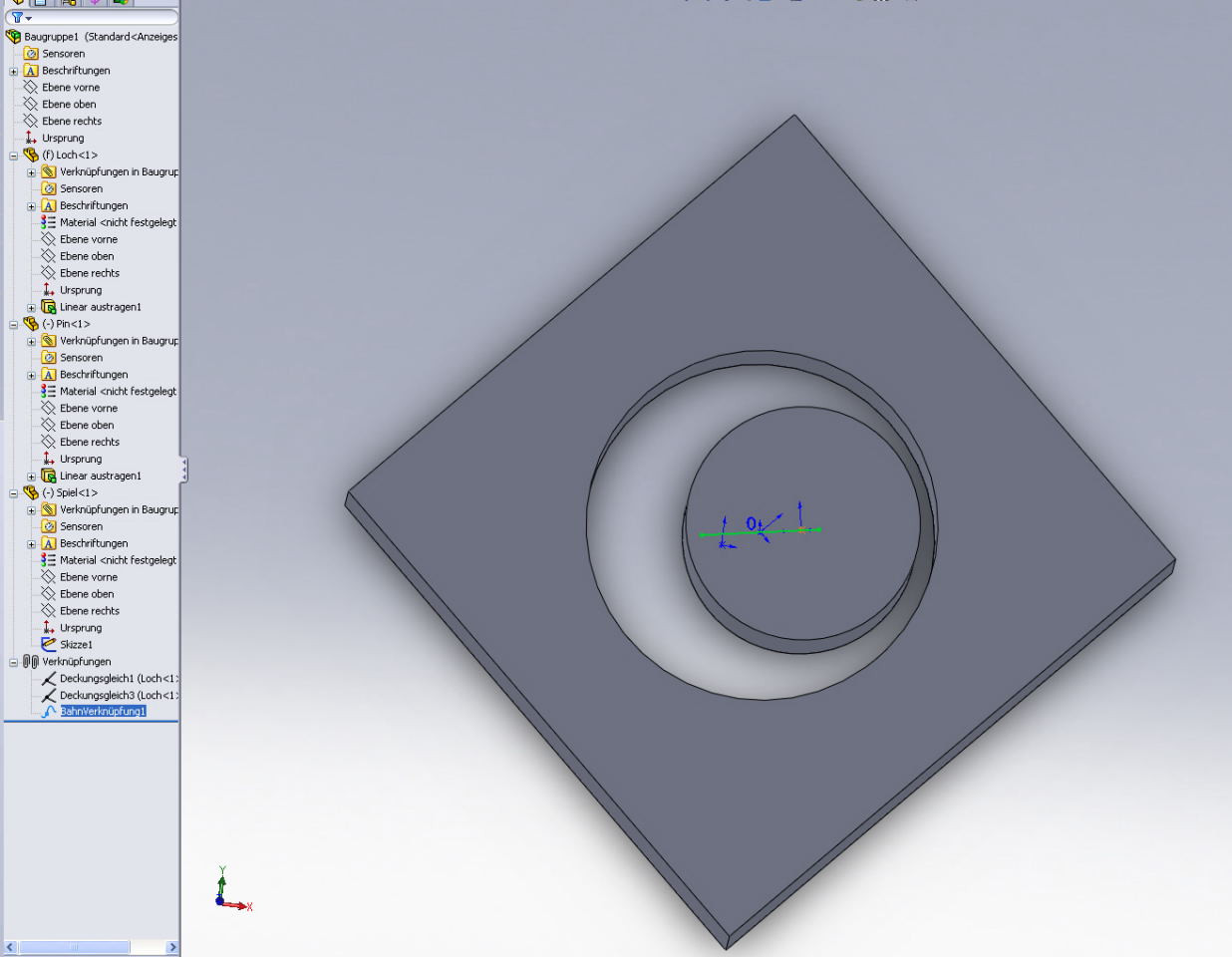

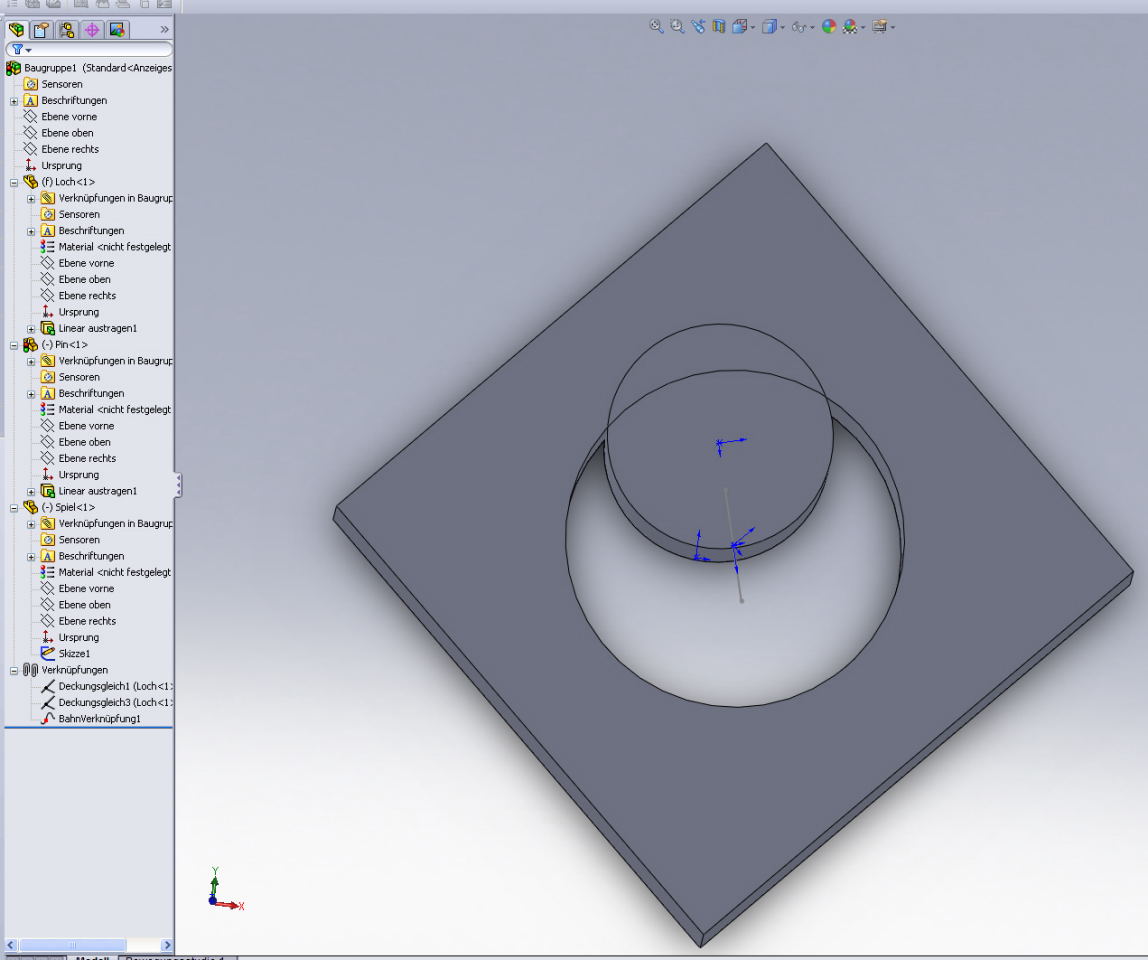

in einer Baugruppe möchte ich das der Pin immer innerhalb des Lochs bleibt. Siehe Beispiel. Wie so verlässt der Bolzen das Loch, obschon er über die Bahnverknüpfung das eigentlich nicht tun sollte?

Grüsse
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Versuch mal eine Limitverknupfung zwischen den beiden temporären Achsen von Bohrung und Pin. Das sollte gehen.

Gruß,
Florian

------------------
Gruß,
Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BolzenimKreis2009_Ti.zip

Hallo Roger,
die von Dir verwendete Linie wird von SolidWorks als mathematisch unendlich lange betrachtet. Ich habe im Anhang eine kleine Änderung vorgenommen: das Spiel besteht jetzt nicht mehr aus einer Linie sondern aus einem Spline. Wenn man den für die Bahverknüpfung verwendet, funktioniert das so wie Du es Dir vorstellst...

HTH & bis demnäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo.

wenn Du sowas in einer BG über eine Skizze verknüpfen willst
nimm dazu einen Spline!

Der begrenzt mit seinen Endpunkten die Bewegung.
(einfach anstatt Linie Spline beim skizzeren auswählen und damit einen geraden Strich ziehen)

Dann deckungsgleich Spline verknüpfen.

MfG
Andreas

(Zu Spät   )
------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 30. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Florian

wenn ich im Auswahl Manager "Offenen Kurvenzug" wähle, dann auf die Gerade des Hilfbauteils Spiel klicke und mir der rechten Maustaste bestätige, dann funktioniert das Ganze soweit einwandfrei. Der Bolzen kann sich dann frei im Loch bewegen und es gibt auch keine Interferenz mit dem Loch. Wenn ich dann alles speichere, schliesse und neu lade, dann erscheint unter der oberen Bahn-Verknüpfung "FEHLER-Offener Kurvenzug<1>@Spiel-1" und natürlich funktioniert das Ganze nicht mehr.
Ist das ein Fehler vom SW?

Viele Grüsse
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf und Andreas

vielen Dank für Eure Antwort. Ich weiss mit einer Spline geht es - dann fährt er nicht über die Endpunkte hinaus. Wenn man aber z.B. eine Teil hat das z.b. exakt einem Teilkreis folgen soll und auch nicht darüber hinaus, ist der Weg über die Spline umständlich - der Halbkreis müsste zuerst in eine Spline konvertiert werden - was aber ungenau ist oder?

Grüsse
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schon mal mit Elemente übernehmen gearbeitet?

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas

"schon mal mit Elemente übernehmen gearbeitet?"

das verstehe ich jetzt nicht ganz. Fährt er dann nicht auch darüber hinaus?

Grüsse
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

BolzenimKreis_Limit.zip

Hallo Roger,

erstens, ist es einfacher und zweitens, als Du denkst ;-)
Das Part "Spiel" kannst Du weglassen.
Du brauchst nur eine Limit-Verknüpfung zwischen der temporären Achse des Pins und des Lochs.
Siehe bitte die modifizierte Baugruppe im Anhang.

------------------
Gruß,
Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

LangerBolzenundLoch.zip image0003.jpg BolzenimKreisfunktioniert.zip

Hallo zusammen

weiss nicht wie so, aber die Fehlermeldung zum offenen Kurvenzug erscheint nicht mehr - so schein es zu funktionieren. Siehe Anhang.

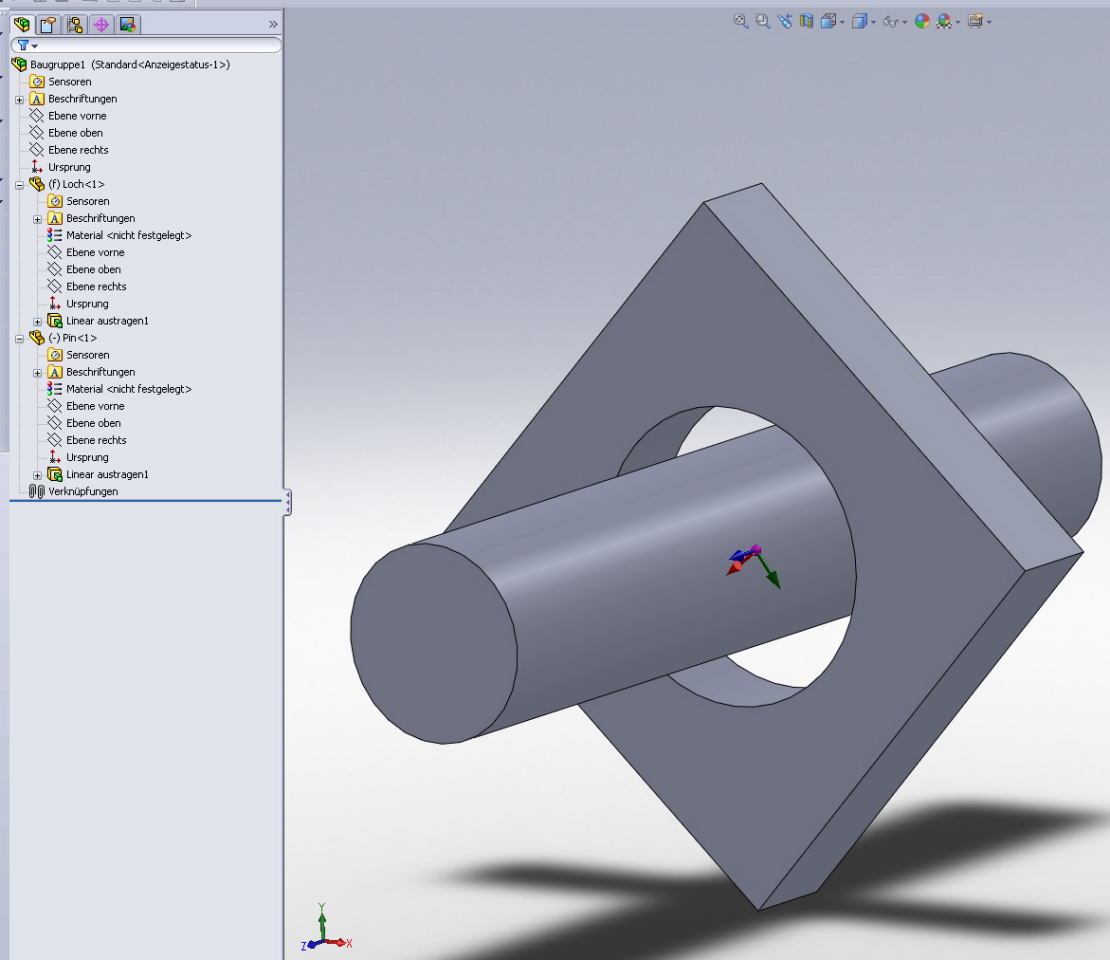

Nun möchte ich bei meiner Übung den Schwierigkeitsgrad erhöhen. Der Bolzen soll in jedem Winkel durch das Loch gezogen werden können wobei keine Interferenzen mit dem Loch auftreten sollen. Siehe Bild und Anhang "Langer Bolzen und Loch.zip"

Meine Idee, die ich als Ansatz zur Lösung verwende: ein Hilfsteil das Parallel zur Achse des Bolzen ist und eine Projektion des Lochdurchmesser enthält. Der Bolzen darf sich dann nur innerhalb der Projektion bewegen.

Grüsse
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Florian Halbinger:
Hallo Roger,

erstens, ist es einfacher und zweitens, als Du denkst ;-)
Das Part "Spiel" kannst Du weglassen.
Du brauchst nur eine Limit-Verknüpfung zwischen der temporären Achse des Pins und des Lochs.
Siehe bitte die modifizierte Baugruppe im Anhang.

---

Florian

das mit dem Limit ist eigentlich ganz gut, wie die Lösung mit der Spline - man kann den Bolzen exakt innerhalb des Lochs verschieben. Bei meiner Lösung mit der offenen Bahn zappelt das Ganze etwas. Ich sehe aber einen kleinen Nachteil mit der Limitverknüpfung. Man kann diese nicht über eine Gleichung steuern (über die Gleichung das Spiel ausrechnen lassen) - oder?

Grüsse und Danke

Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

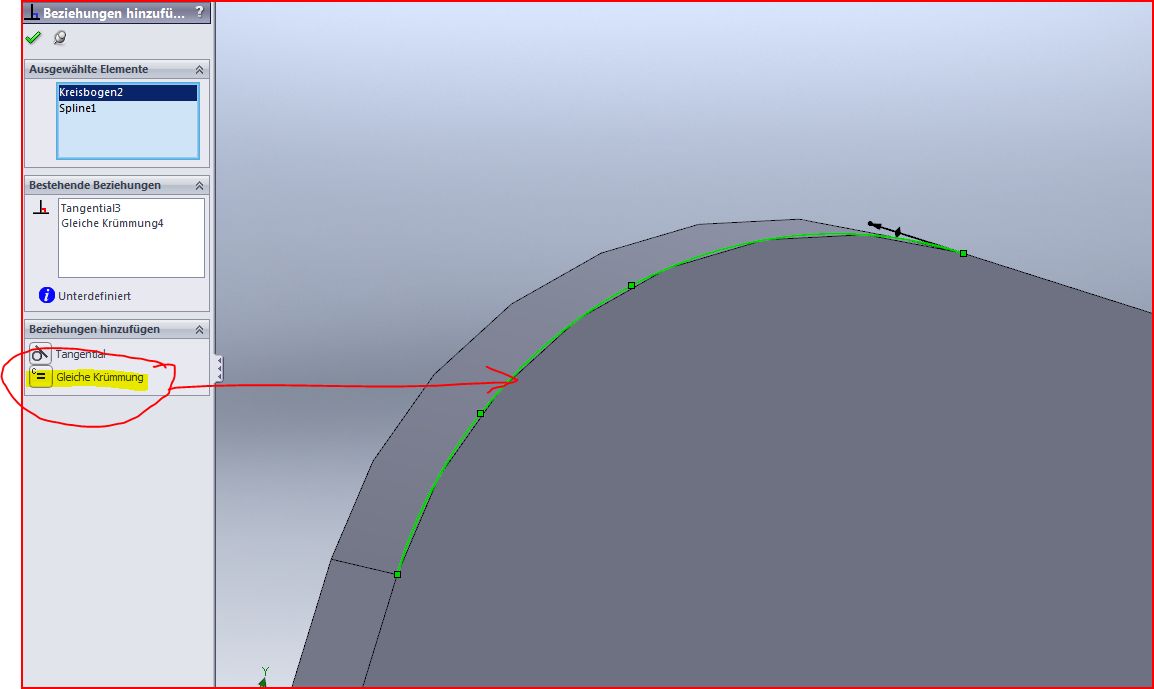

SWX2009SplineübernommenmitPunktverknüpft.zip F2_019410_1.JPG

Hallo,

Zitat:

---

das verstehe ich jetzt nicht ganz. Fährt er dann nicht auch darüber hinaus?

---

Auf diese Art nicht!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rokn:
Florian

das mit dem Limit ist eigentlich ganz gut, wie die Lösung mit der Spline - man kann den Bolzen exakt innerhalb des Lochs verschieben. Bei meiner Lösung mit der offenen Bahn zappelt das Ganze etwas. Ich sehe aber einen kleinen Nachteil mit der Limitverknüpfung. Man kann diese nicht über eine Gleichung steuern (über die Gleichung das Spiel ausrechnen lassen) - oder?

Grüsse und Danke

Roger

---

mit "D1@LimitAbstand1" kannst Du den aktuellen Wert auslesen. Setzen kannst Du den Wert zwar auch, aber das erzeugt etwas seltsame Ergebinsse. Da bin ich auch nicht durchgestiegen. Ob und wie Du auf die Min.- und Max.-Werte zugreifen kannst, kann ich Dir auf die schnelle nicht sagen.

------------------
Gruß,
Florian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Krümmel:
Hallo,

Auf diese Art nicht!

MfG
Andreas

---

Andreas

das File "SWX2009SplineübernommenmitPunktverknüpft.zip" ist nicht vorhanden - kannst Du es nochmals laden?

MfG
Roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SWX2009SplineuebernommenmitPunktverknuepft.zip

Hallo,

Sorry   hatte sich wieder mal ein  ü (nein 2 )in den Dateinamen verirrt!

So sollte es gehen mit dem Zip File

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 30. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen

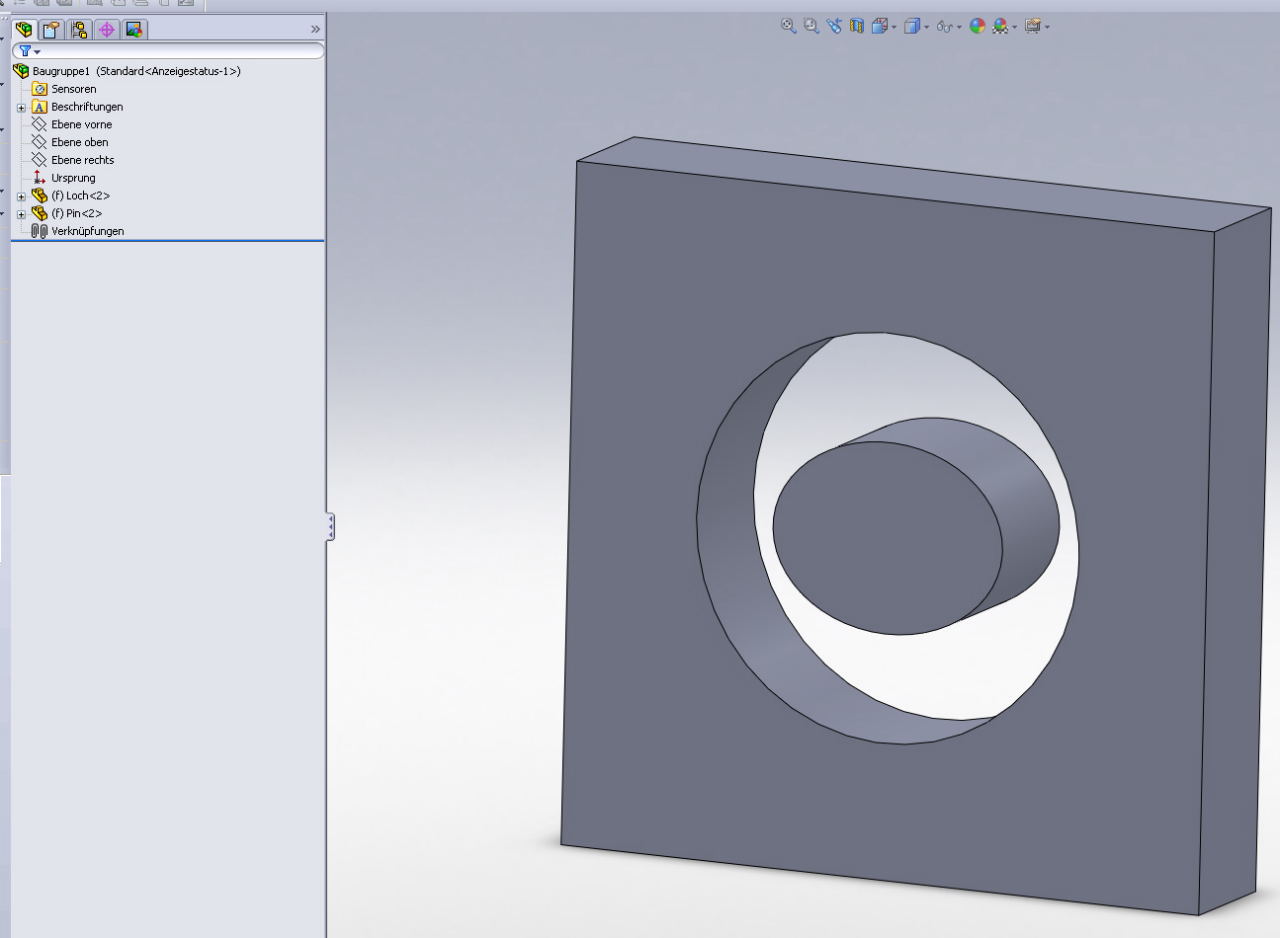

wie würde dann eine Lösung aussehen wenn der Bolzen nicht rund sondern oval wäre?

Grüsse und Danke

Roger
