Thema: Flasche Schnittdarstellung (2313 mal gelesen)
|
Solid-Man66
Mitglied
Konstrukteur
   Beiträge: 547
Registriert: 10.10.2003
|
erstellt am: 15. Nov. 2008 09:43  <-- editieren / zitieren -->   Unities abgeben:

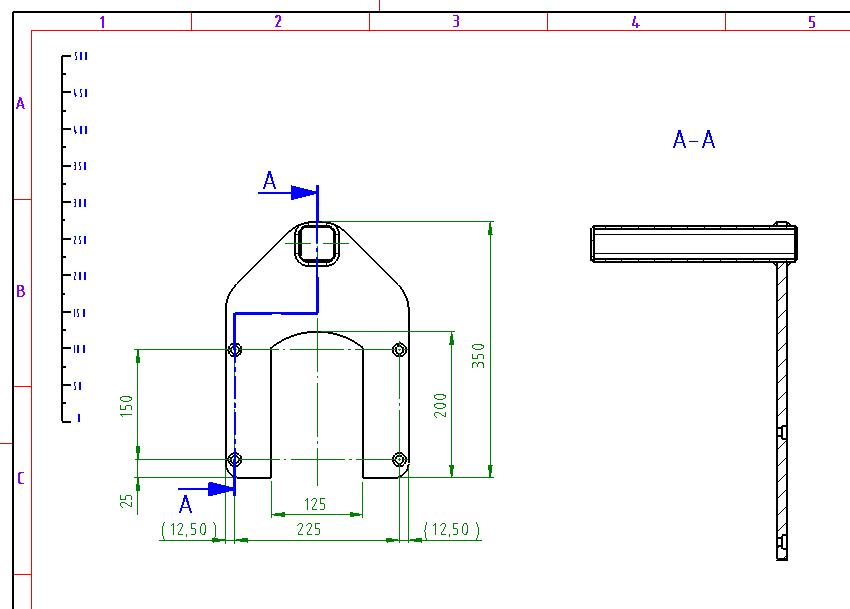

Hallo, ich bin ein Neuanfänger mit SolidWorks deshalb habe ich mal eine Frage: Weis jemand warum diese Winkel-Schnittdarstellung „zu lang“ angezeigt wird? m.f.G Solid-Man66
[Diese Nachricht wurde von Solid-Man66 am 06. Dez. 2008 editiert.]
[Diese Nachricht wurde von Solid-Man66 am 06. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 15. Nov. 2008 09:45 <-- editieren / zitieren --> Unities abgeben: Nur für Solid-Man66
Weil der Schnitt den ganzen Verlauf deiner Schnittlinie darstellt. Du kannst/solltest dafür die normale Schnittfunktion wählen. Dann immer noch links im Bereich des FeatureManager auf die angebotenen Optionen achten. ------------------ Gruß Thorsten [Diese Nachricht wurde von T.C. am 15. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Solid-Man66
Mitglied
Konstrukteur
Beiträge: 547
Registriert: 10.10.2003
|
erstellt am: 15. Nov. 2008 10:00 <-- editieren / zitieren --> Unities abgeben:
|
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 15. Nov. 2008 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Solid-Man66
|
Solid-Man66
Mitglied
Konstrukteur
Beiträge: 547
Registriert: 10.10.2003
|
erstellt am: 15. Nov. 2008 12:33 <-- editieren / zitieren --> Unities abgeben:
|
HartmutT
Mitglied
Dipl.-Ing (TU) MB
Beiträge: 790
Registriert: 16.06.2006 SWX 2019 SP5.0
MaxxDB 2021.SP0.02 Linked Jan 18 2021 (64bit)
|
erstellt am: 15. Nov. 2008 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für Solid-Man66

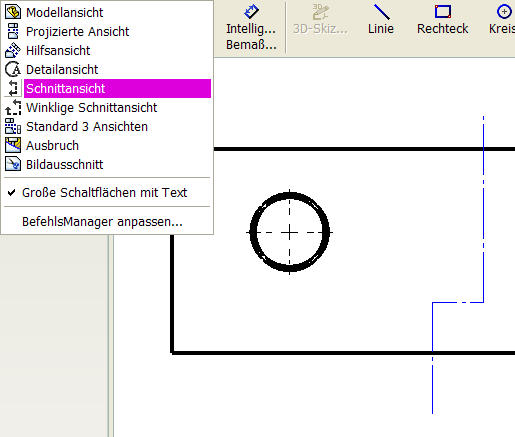

Hi Solid-Man66! Das glaube ich nicht, daß Du das getan hast, was T.C. meint. Du hast garantiert "Winkligen Schnitt" als erstes angewählt, danach Dein Schnittlinienezickzack gezeichnet und den Schnitt abgelegt. Und Dich dann gewundert. siehe Bildchen Also: zuerst SchnittZICKZACK zeichnen alle Linien wählen wie T.C. beschrieb und nun """NEIN, nicht winkligen""" schau aufs Bild "Schnittansicht" wählen. Ergebinis: was ganz anderes als Dein siehe oben H. ------------------
Hartmut Tylla
http://www.schiwa.de/ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 15. Nov. 2008 13:09 <-- editieren / zitieren --> Unities abgeben: Nur für Solid-Man66
Bei der winkligen Schnittansicht addiert er die Linien aneinander um dir den Schnittverlauf in der Ableitung auch immer aus der "normal auf" Ansicht zu zeigen. Beim Bei der normalen Schnittansicht hält er die Ansichtposition, zeigt dir dadurch aber auch nicht den optischen Schnittverlauf der sich dadurch ergibt. Das Programm kann dir ja in der Schnittansicht nicht auf der wahren Breite von z.B. 50mm einen Schnittverlauf von 150mm darstellen. ------------------ Gruß Thorsten [Diese Nachricht wurde von T.C. am 15. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 15. Nov. 2008 14:06 <-- editieren / zitieren --> Unities abgeben: Nur für Solid-Man66

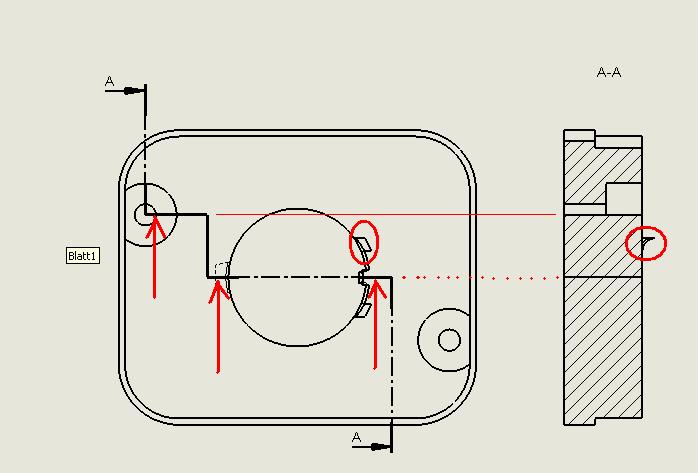

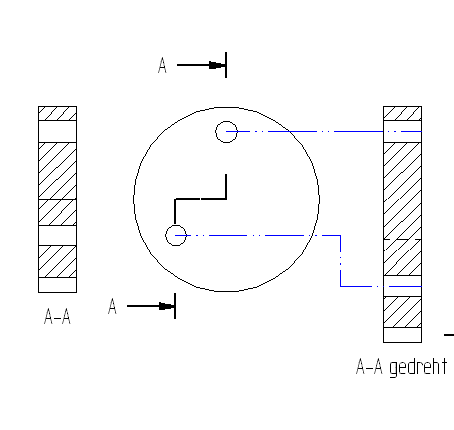

Solid-Man sicher hast Du damals in SE die Option 'gedrehter Schnitt' nicht benutzt denn
da sieht's dann genau so aus (Hilfslinien nur zur Verdeutlichung) Klaus [Diese Nachricht wurde von modeng am 15. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Solid-Man66
Mitglied
Konstrukteur
Beiträge: 547
Registriert: 10.10.2003 Solid-Edge 2023 MP-10
Inventor 2014 Standard
WIN-10 64 Bit
Saarländer
|
erstellt am: 15. Nov. 2008 14:43 <-- editieren / zitieren --> Unities abgeben:
Ich hatte den Fehler gemacht das ich Winkelschnitt genommen hatte, ich habe jetzt meine versetzte Schnittlinien angewählt und dann Normale Schnittansicht gewählt, dann war die Schnittansicht I.O. vielen Dank für eure Info´s
Unitis sind für alle Unterwegs. m.f.G
Solid-Man66 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
