Thema: Blech-Problem (1402 mal gelesen)
|
BörK Mitglied AV/Konstruktion

 Beiträge: 79 Registriert: 14.11.2005 SW2008 SP4.0 Intel Pentium Dual Prozessor 3.2GHz 1GB DDR3 RAM @533MHz NVIDIA Qudro FX1400 Samsung 244T@1920x1200
|
erstellt am: 15. Jul. 2008 10:23 <-- editieren / zitieren --> Unities abgeben:

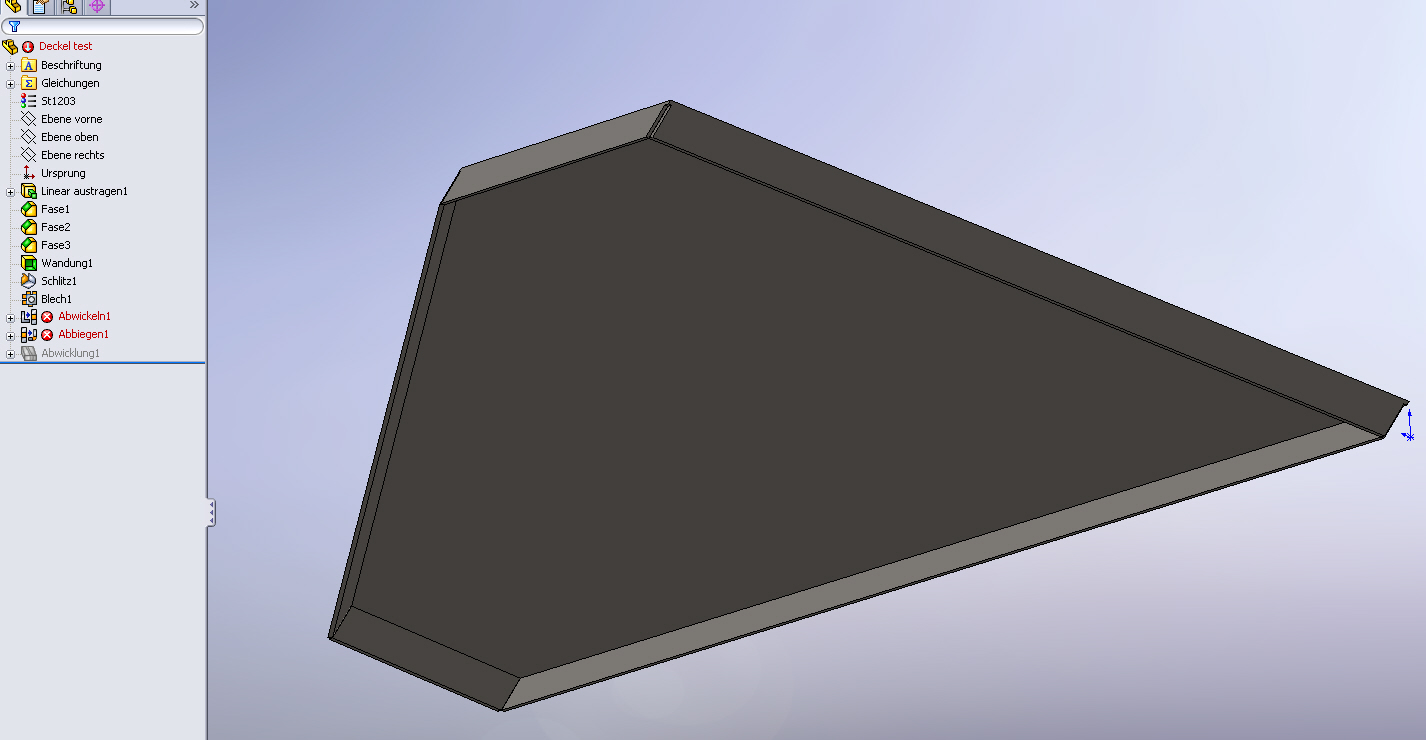

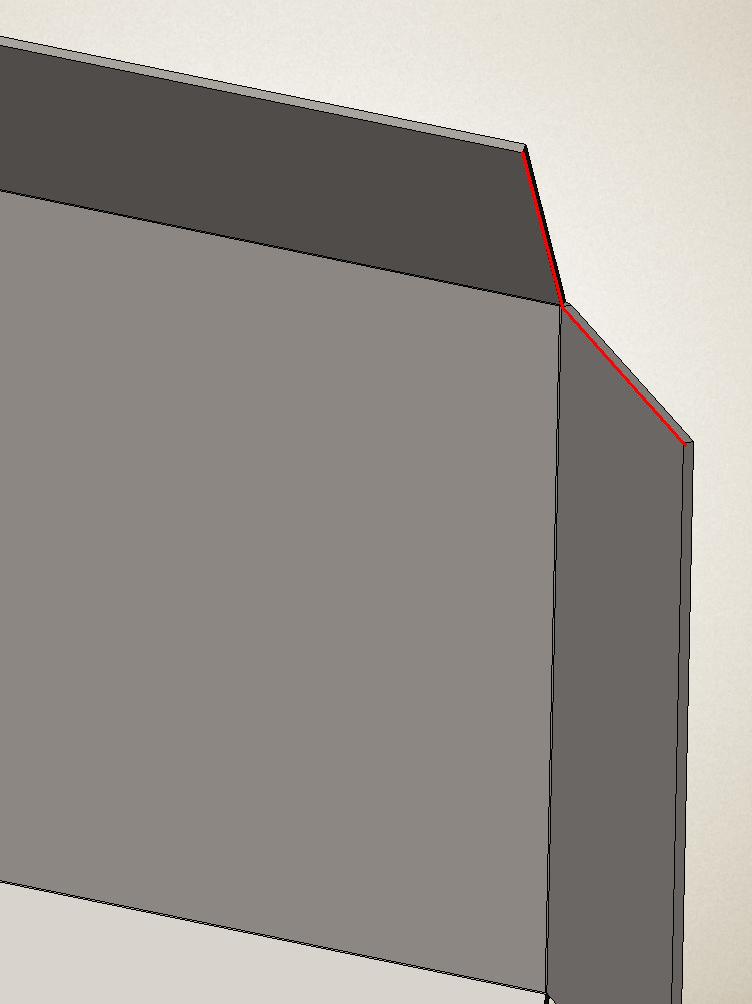

Moin, ich bin seit langem wieder einmal mit einem Blechteil zugange, und schon fangen die Probleme an. Im Anhang habe ich ein Bild vom bisherigen Teil. Zwischen den beiden markierten Kanten möchte ich nun eine weitere Lasche einfügen. D.h. an einer von beiden Kanten ist die Lache befestigt, die andere wird nachträglich verschweißt. Wie kann ich so ein Blech erstellen? Ich hoffe jemand hat einen Tipp für mich Gruß Chris ------------------ MfG BörK@WörK [Diese Nachricht wurde von BörK am 15. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mike Mecklenburg Mitglied Arbeitsvorbereitung

 Beiträge: 179 Registriert: 28.02.2008 Pentium 4 3,4 GHz 3GB Ram Win XP Professional SP3 SWX 2007 SP 5,0 SWX 2008 SP 5,0 SWX 2009 SP 3,0
|
erstellt am: 15. Jul. 2008 10:38 <-- editieren / zitieren --> Unities abgeben:          Nur für BörK

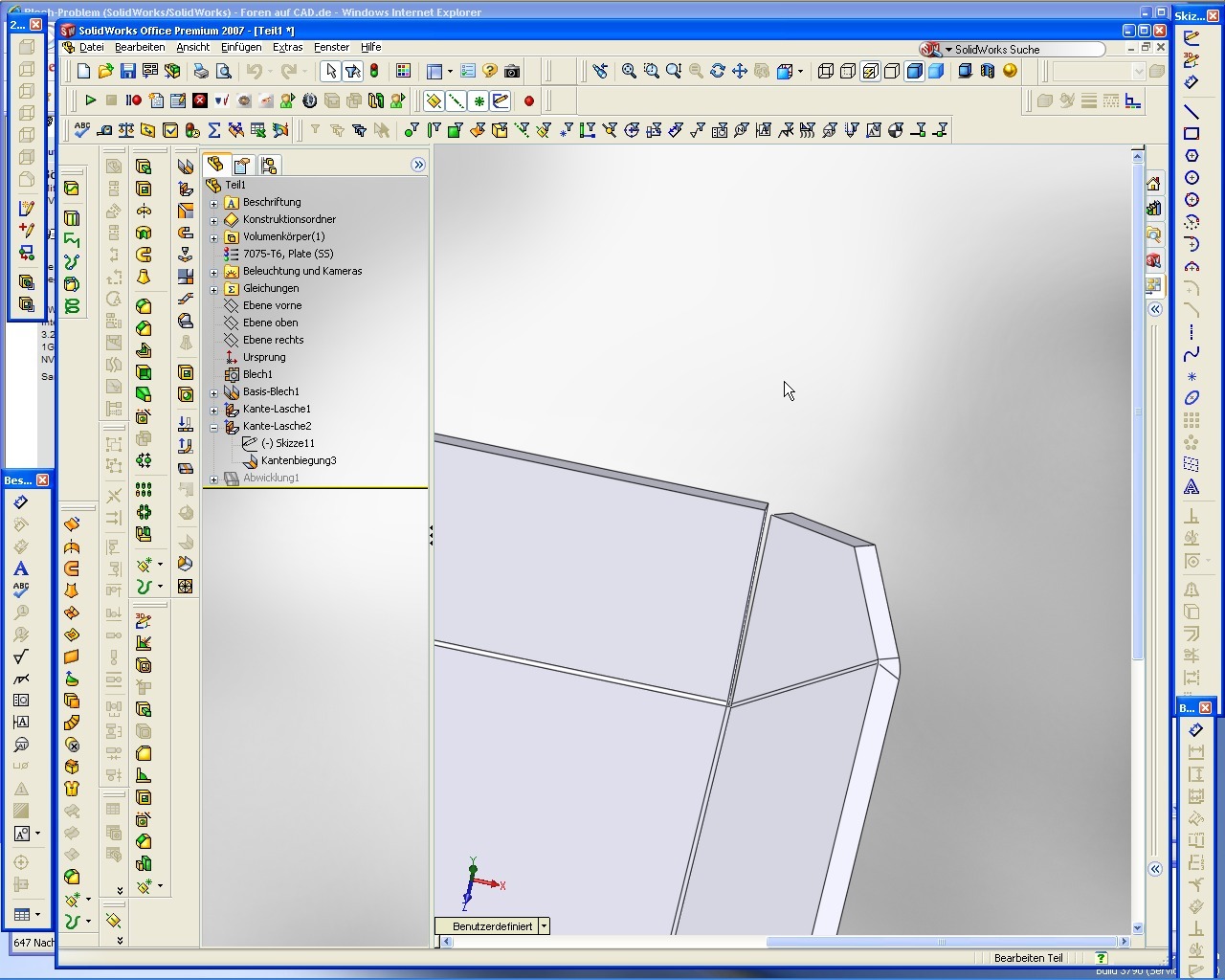

Hallo BörK, ich hoffe ich habe es richtig verstanden siehe Bild. Dann geht es ganz gut mit Geschlossener Ecke. Gruss Mike ------------------ Ein Experte ist ein Mensch, den man in letzter Minute hinzuzieht, um einen Mitschuldigen zu haben... Edward Aloysius Murphy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 15. Jul. 2008 10:43 <-- editieren / zitieren --> Unities abgeben:          Nur für BörK
|
Pano Mitglied Konstrukteur/Blechverarbeitung

 Beiträge: 21 Registriert: 29.04.2005 Firma: HP 4600 Workstation Nvdia Quadro FX 4600 Solidworks 2013 Win7Pro 64bit
|
erstellt am: 15. Jul. 2008 10:47 <-- editieren / zitieren --> Unities abgeben:          Nur für BörK
|
BörK Mitglied AV/Konstruktion

 Beiträge: 79 Registriert: 14.11.2005 SW2008 SP4.0 Intel Pentium Dual Prozessor 3.2GHz 1GB DDR3 RAM @533MHz NVIDIA Qudro FX1400 Samsung 244T@1920x1200
|
erstellt am: 15. Jul. 2008 10:55 <-- editieren / zitieren --> Unities abgeben:
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 15. Jul. 2008 11:06 <-- editieren / zitieren --> Unities abgeben:          Nur für BörK
 Hi Chris, ist ganz einfach - eine Lasche an einer Kante drangemacht ( der Winkel muß angepasst werden), in die Skizze von der Lasche rein, Beziehungen (Hor, Vert) von den Skizzenlinien löschen, neue Beziehungen, Bemaßungen setzen - fertig. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BörK Mitglied AV/Konstruktion

 Beiträge: 79 Registriert: 14.11.2005 SW2008 SP4.0 Intel Pentium Dual Prozessor 3.2GHz 1GB DDR3 RAM @533MHz NVIDIA Qudro FX1400 Samsung 244T@1920x1200
|
erstellt am: 15. Jul. 2008 11:34 <-- editieren / zitieren --> Unities abgeben:
Herzlichen Dank, genau das habe ich gesucht! Den Winkel kann man also nicht automatisch anpassen, oder? Egal, habe es hinreichend genau geschoben^^ Wusste nicht dass man die Laschenskizze bearbeiten kann...  Nochmal Danke an alle, die sich bemüht haben!
------------------ MfG BörK@WörK Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |

| |
sw4you Mitglied

 Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 16. Jul. 2008 08:47 <-- editieren / zitieren --> Unities abgeben:          Nur für BörK
Hallo Chris Wenn du es über den Ansatz Volumenkörper machst, kannst du die verschiedensten Winkel anwenden und musst dich bei der Lasche nicht mehr um den Winkel kümmern. Voraussetzung, du schneidest die Ecke frei. Das hat wohl den Nachteil, dass du im gebogenen Teil das "Loch" siehst. Dafür habe ich in der Abwicklung die Freistellung gelöscht. Das bedeutet, dass deine Abwicklungen immer stimmen (AVOR muss in der Abwicklung nicht noch am DXF rumbasteln). Und das ist viel wichtiger als die korrekte Darstellung der abgebogenen Teiles.
