Thema: Durchmessermaß in Detailansicht (13922 mal gelesen)
|
Philwag Mitglied Konstrukteur
Beiträge: 76 Registriert: 30.04.2008 Solidworks 2012 SP5.0 PDM Enterprise 12.5 Windows 7
|
erstellt am: 30. Jun. 2008 14:43 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen. Ich habe eine recht einfache Frage, komme allerdings zu keiner Lösung und auch die Forensuche konnte mir nicht helfen.(eventuell habe ich meine Eingabe in die Forensuche auch schlecht formuliert) Und zwar habe ich eine Flansch gezeichnet, welcher zwei Innendruchmesser von 125 und 125,8 hat. In der Hauptansicht liegen beide Durchmesserbemaßungen recht nah anneinander und man kann schlecht erkennen was gemeint ist. Habe also eine Detailansicht gemacht, welche die beiden Kanten zeigt. Nun möchte ich gern eine oder auch beide Flächen als Durchmessermaße in der Detailansicht bemaßen, was ich aber nicht hinbekomme. Da ein Bild mehr als 1000 Worte sagt, siehe Anhang. Weiß wer Rat? Ist bestimmt sehr simpel, aber ich krieg es einfach nicht hin. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe Mitglied Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096 Registriert: 27.11.2001 i7 CPU 960@3.20GHz 8GB Ram Quadro 2000 4GB 70GB Raid 0 WIN7 prof. SP1 64 bit SWX 2010 SP5.0 SWX 2012 SP5.0 SWX 2013 SP5.0
|
erstellt am: 30. Jun. 2008 14:56 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Hallo, ich versuche mal einen möglichen Weg zu erklären, in der Hoffnung Dich richtig verstanden zu haben: 1. mache das Detail so groß, das Du beide Kanten des Durchmesser siehst 2. bemaße den die beiden Durchmesser ganz normal 3. blende mit RMT -> Eigenschaften -> Anzeige die jeweiligen nicht benötigten Maßhilfslinien aus 4. verkleinere das Detail auf die gewünschte Größe wenn alles richtig funktioniert hat, hast Du zwei "halbe" Maße, hoffe das war das was Du wolltest. Gruß HaPe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.
Beiträge: 1270 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 30. Jun. 2008 14:58 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Moin, zieh den Detailkreis auf eine Größe, dass Du beide Kanten in der Detailansicht bem. kannst. Anschließend verkleinerst Du den Detailkreis wieder und machst eine "Halbbildbem." aus dem Maß. Jan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Philwag Mitglied Konstrukteur
Beiträge: 76 Registriert: 30.04.2008 Solidworks 2012 SP5.0 PDM Enterprise 12.5 Windows 7
|
erstellt am: 30. Jun. 2008 15:08 <-- editieren / zitieren --> Unities abgeben:
Hallo Hape. Danke für dein Antwort, hat bestens funktioniert. Auf die Idee, den Detailausschnitt so groß zu machen, dass ich beide Durchmesser Kanten habe, wäre ich wohl nie gekommen Ebenfalls einen Dank an Jan für seine Antwort. [Diese Nachricht wurde von Philwag am 30. Jun. 2008 editiert.] [Diese Nachricht wurde von Philwag am 30. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe Mitglied Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096 Registriert: 27.11.2001 i7 CPU 960@3.20GHz 8GB Ram Quadro 2000 4GB 70GB Raid 0 WIN7 prof. SP1 64 bit SWX 2010 SP5.0 SWX 2012 SP5.0 SWX 2013 SP5.0
|
erstellt am: 30. Jun. 2008 15:12 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
|
oesy Mitglied Konstrukteur (Dipl.-Ing.)
Beiträge: 42 Registriert: 07.12.2006 SWX 2008 SP3.1 XP Professional<P>P4; 3.4GHz; 2GB Ram Nividia Quadro FX3450/4000 SDI; 256MB
|
erstellt am: 30. Jun. 2008 16:54 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Hallo Mitstreiter. Genau wie beschrieben geht es bis zu SWX2007. Jedoch nicht mehr ab SWX2008. Weiß einer wie man bei SWX2008 dieses Problem parametrisch lösen könnte. Danke im Vorraus und Gruß, Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
u.clemens Mitglied Konstrukteur
Beiträge: 964 Registriert: 04.07.2000 engineer's law o cheap o fast o good check only two !
|
erstellt am: 30. Jun. 2008 17:21 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
also bei mir geht es auch mit swx2008sp3.1 so wie beschrieben ... [edit] einzige Einschränkung: das Ausblenden der Bemaßungs- und Maßhilfslinien ist jetzt wo anders versteckt ... - aber eigentlich besser zu händeln - wenn man's erst mal gefunden hat. [/edit] ------------------ mfg uc [Diese Nachricht wurde von u.clemens am 30. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter Ehrenmitglied V.I.P. h.c.
Beiträge: 11977 Registriert: 28.05.2002 HP nw9440 Centrino Duo 2.16 GHz, 4GB DDR2 633 Quadro FX 1500M, 17" 1920x1200
|
erstellt am: 30. Jun. 2008 22:12 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Lösung aus der IV-Welt: - Maß "irgendwie" erstellen - 2. Maßhilfslinie ausblenden - Maßtext ausblenden und den gewünschten Parameter darstellen lassen (vorher in der Liste nachsehen welcher Parameter das ist) - Feddich Ob´s der Kubus auch kann sagt euch dann der .... ??? CU ------------------ Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AlexanderL Mitglied
Beiträge: 21 Registriert: 28.04.2008
|
erstellt am: 01. Jul. 2008 08:30 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Hallo, wie löst ihr das Problem in einer Schnittansicht??? Ich mach es so: 1. Temporary Axes einblenden 2. kurze Mittellinie ziehen 3. aus Mittellinie Block erstellen 4. Mittellinienblock mit Temp. Axe Collinear verknüpfen 5. Bemaßen von Mittellinenblock zur Körperkante 6. Im Menü auf Durchmesser umstellen und Maßlinien teilen 7. Durchmesser zeichen vor Maßzahl setzen 8. Mittellinienblock ausblenden Klingt aufwändig funktioniert aber Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Teddibaer Ehrenmitglied V.I.P. h.c. Struktur-Experte
Beiträge: 2125 Registriert: 09.02.2004 **CSWP 06/2004** -- MacBook Air M1 MacBook Pro M1-Max
|
erstellt am: 01. Jul. 2008 08:38 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
In vielen Fällen funktioniert das auch ohne die Detail-Ansicht zu vergrößern. Vorausgesetzt Ihr übernehmt die Modellelemtente vom 3D (was Sinn macht, aber nicht immer funktioniert; z.B. Bemaßungen an Gußteilen können sehr abenteuerlich aussehen). Die Schritte mit den Maßhilfslinien etc. müssen natürlich auch gemacht werden. ------------------ Gruß, der Teddibaer Besucht mich doch einmal ... oder ... auch zweimal ... ----------------------------------------------------------------- Brot kann schimmeln ... und was kannst Du? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
oesy Mitglied Konstrukteur (Dipl.-Ing.)
Beiträge: 42 Registriert: 07.12.2006 SWX 2008 SP3.1 XP Professional<P>P4; 3.4GHz; 2GB Ram Nividia Quadro FX3450/4000 SDI; 256MB
|
erstellt am: 01. Jul. 2008 08:38 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
@u.clemens: Wirklich tolle Einstellung von Dir zu sagen, dass Du es weißt aber hier nicht Preis zu geben und uns auch daran teilhaben zu lassen. Da ich aber etwas trotzig bin, habe ich lieber etwas länger gesucht und probiert und es nun auch hinbekommen, bevor ich dich anbetteln muß, es alle wissen zu lassen. Gruß Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Teddibaer Ehrenmitglied V.I.P. h.c. Struktur-Experte
Beiträge: 2125 Registriert: 09.02.2004
|
erstellt am: 01. Jul. 2008 08:49 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag
Zitat: Original erstellt von oesy: @u.clemens: Wirklich tolle Einstellung von Dir zu sagen, dass Du es weißt aber hier nicht Preis zu geben und uns auch daran teilhaben zu lassen. Da ich aber etwas trotzig bin, habe ich lieber etwas länger gesucht und probiert und es nun auch hinbekommen, bevor ich dich anbetteln muß, es alle wissen zu lassen.Gruß Felix
Nu mal langsam. In SWX 2008 sind die Eigenschaften neu angeordnet. Vieles was vorher auf der RMT-Eigenschaften lag, poppt jetzt im Featuremanager/Eigenschaften auf. Das wollte u.clemens wohl nicht in epischer Breite ausführen (....er hat's mal vorausgesetzt, dass das den SWX2008er klar ist) ------------------ Gruß, der Teddibaer Besucht mich doch einmal ... oder ... auch zweimal ... ----------------------------------------------------------------- Brot kann schimmeln ... und was kannst Du? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 01. Jul. 2008 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für Philwag

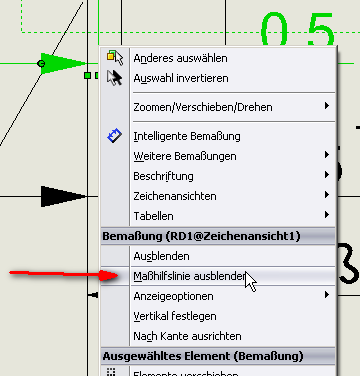

Hallo Felix, was hat dich so erzürnt, dass du genauso reagierst und dein gefundenes Wissen nicht teilst? Ist nicht nett jemandem etwas vorzuwerfen, was man dann direkt selber macht. Vielleicht als Hinweis dann für alle, die das What's New der 2008 nicht überflogen haben: das Ausblenden der Maßhilfslinien und Bemaßungslinienhälften geht jetzt direkt durch anklicken der jeweiligen Linie (bzw. Linienhälfte) mit der rechten Maustaste und Auswahl von "Maßhilfslinie ausblenden" aus dem Menu. Einblenden geht genauso. Und ja, es gibt einen Fehler bei Winkelmaßen, dass die Hälfte der Bemaßungslinie nicht ausgeblendet werden kann (zumindest bei mir noch im SP3.0, SP4.0 noch nicht versucht). Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
