Hallo Gemeinde,
ich habe eine Baugruppe erstellt und soll nun davon eine Explosionszeichnung erstellen, dazu meine Fragen. Gibt es irgendwelche Regeln beim erstellen einer Explosionszeichnung? Ich habe die Teile halt jetzt auseinandergezogen, habe im Hoischen nichts dazu gefunden. Mussen irgendwelche Linien zu sehen sein, wie zum Beispiel Bohrungen etc. fluchten ?
Mein nächsten Problem ist, dass ich alles so erstellt habe, dass die eigentliche Vorderansicht nun bei mir die Ansicht Unten ist. Ich würde aber die Explosionszeichnung und auch die Baugruppenzeichnung gern in dimetrischer Ansicht darstellen. Ich habe schon gefunden wo man einstellen kann, das jeder Mausklick 1° ist. Aber leider haut das dann trotzdem nicht hin. Wieviele Mausklicks muss ich denn machen damit ich dimtrische Darstellung bekomme. (7°/42°)

Vielen Dank für euere Hilfe

(SW 2007 Studentenversion)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Cadler2008,
zu Problem2:
Da brauchst du nix selber drehen, Isometrie, Dimetrie und Trimetrie stehen schon von Hausaus zur Verfügung.
Sollte es an der Ausrichtung der BG liegen:
Löse die Fixierung des ersten in die BG eingefügten Teils,
verknüpfe es so mit den Hauptachsen wie es für dich sinnvoll ist,
dann kannst du es wieder fixieren.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Naja aber das Lösen einer Fixierung, weis ich auf anhieb nicht wie das geht, da würde ich es lieber von Hand einstellen...

Ich habe noch eine andere Frage und zwar: Wenn ich einen Schnitt mache, dann zeigt er mir das Gewinde von den Schrauben etc. nicht an. Jetzt habe ich gelesen, das geht nur wenn das Gewinde auch im 3D zu sehen ist. Jetzt mache ich also "Teil öffnen" und dann? Wie bekomme ich das Gewinde rein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe jetzt im §D die Unterdrückung aufgehoben und er zeigt mir nun das Gewinde im 3D an aber nicht in der Zeichnung... Woran liegt das

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fixierung.JPG Modellelemente.JPG

Zum Lösen der Fixierung:

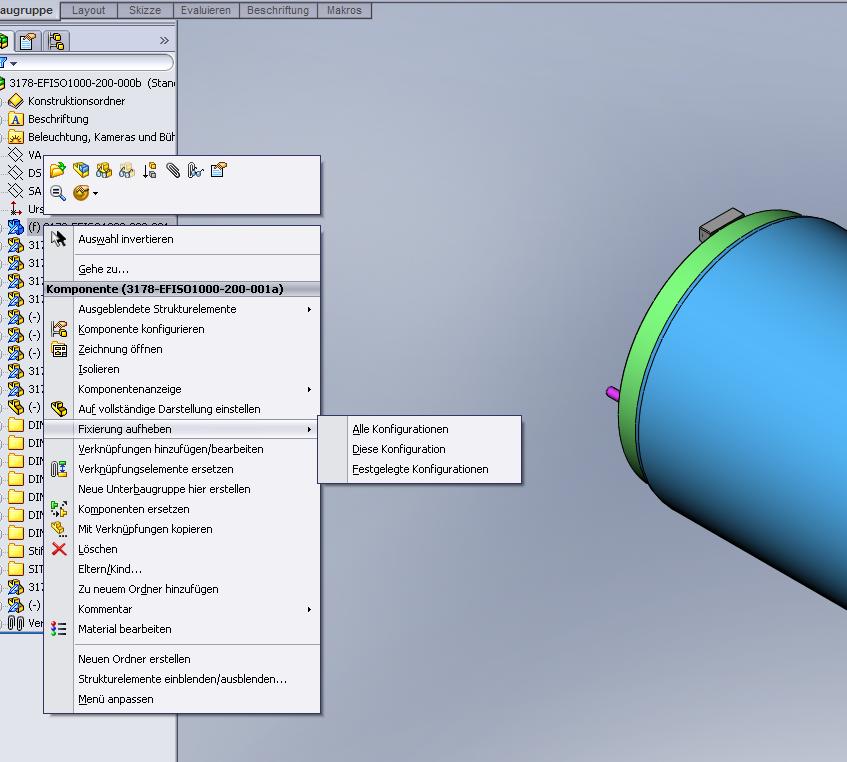

RMB auf fixiertes Teil-> "Fixierung Aufheben"

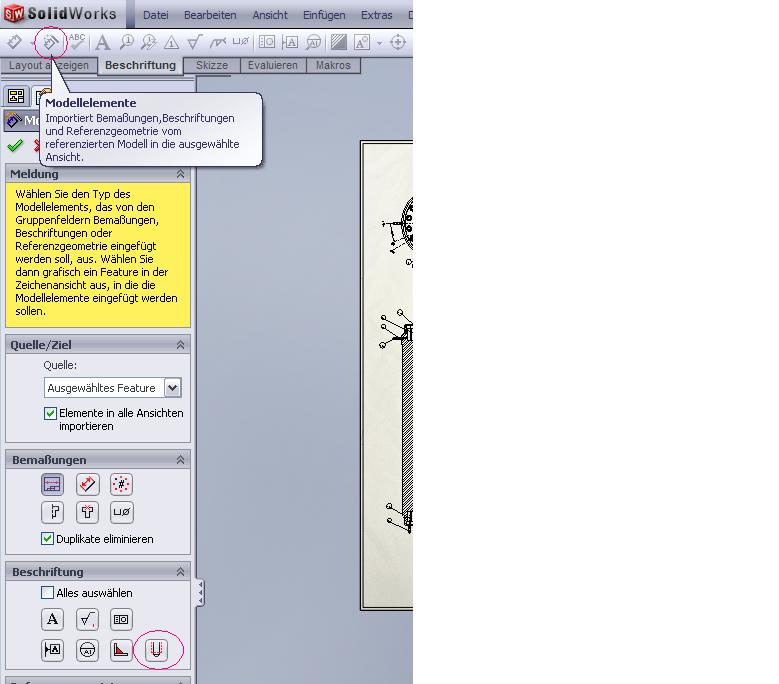

Die Gewinde einer BG-Zeichnung musst du per "Modellelemente Übernehmen" importieren.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok das mit "fixierung aufheben" habe ich hingekriegt, ich habe das beim ersten Teil im Baum gemacht, allerdings wenn ich es mit der Ebene vorne verknüpfe zerwichst der mir die ganze Baugruppe....

Im übrigen, gibt es jetzt eigentlich irgendwelche Regeln beim erstellen einer Explosionszeichnung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Übrigens wo finde ich den Befehl "Modellelemente übernehmen"?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sorry war ja in dem screenshot drinnen, aber leider geht das nicht mit den Gewinden....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hätte nie gedacht, dass ich das mal so schreibe:

Ich rate dir dringenst, die Onlinehilfe von deiner SWX-Version durchzuarbeiten. Glaub mir, wenn du die Beispiele alle durch hast, werden deine Fragen im Bezug auf die Handhabung der Software von ganz anderer Qualität sein. Und du wirst auch nicht mehr über alle Fallstricke stolpern. Es kann dir nur weiterhelfen!

Alternativ wäre da noch die Schulung beim Reseller. Nur die kostet extra...

Nun viel Erfolg beim durchackern der Hilfe!

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok ich habe das soweit mit den Gewindedarstellungen, jetzt habe ich nur noch ein andreres Problem und zwar zeigt er mir jetzt auch die Gewindeverläufe in den Bauteilen an, obwohl da garnicht geschnitten wurde. Wo stelle ich das aus ?
