Thema: Abwicklung Rohrstutzen (3968 mal gelesen)
|
Spanimauge
Mitglied
Maschinenbauer
   Beiträge: 26
Registriert: 12.10.2007
|
erstellt am: 17. Mrz. 2008 20:26  <-- editieren / zitieren -->   Unities abgeben:
Hallo Experten, kann mir jemand helfen ? Ich brauche die Abwicklung eines Rohres welches
auf die Mantelfläche eines anderen Rohres senkrecht dazu aufgesetzt wird.
Ich habe nur versucht das als Blechteil zu rollen, aber selbst dabei bin ich schon gescheitert. Vieleicht erbarmt sich jemand meiner und schreibt mir ohne Fachchinesich die Hauptschritte auf. Vielen Dank an Euch "!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Mrz. 2008 20:52 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge

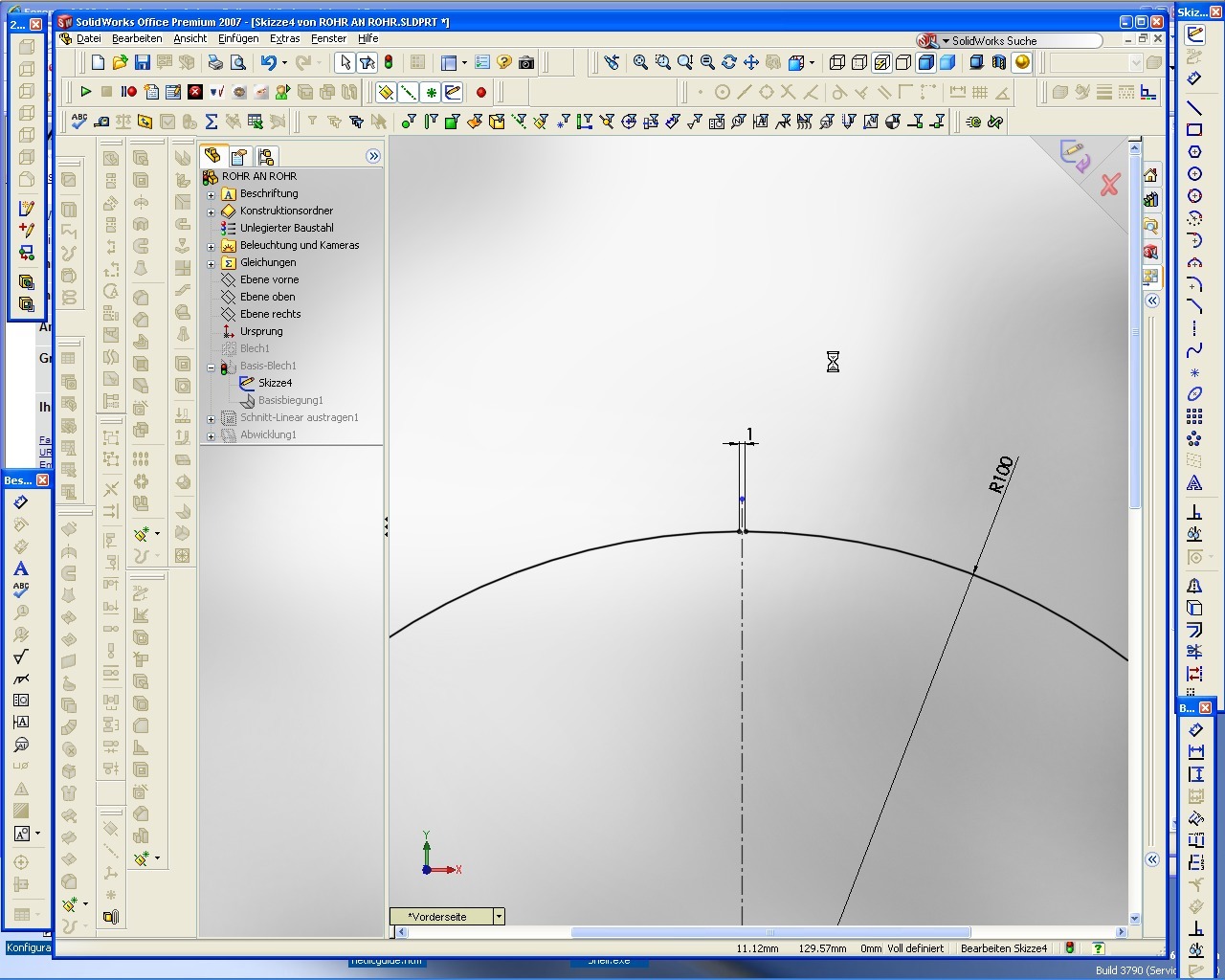

 Hi Spanimauge, also es ist (aus meiner heutigen Sicht) einfach. Du zeichnest einen Kreis - Durchmesser des Rohres- er darf aber nicht geschlossen sein!

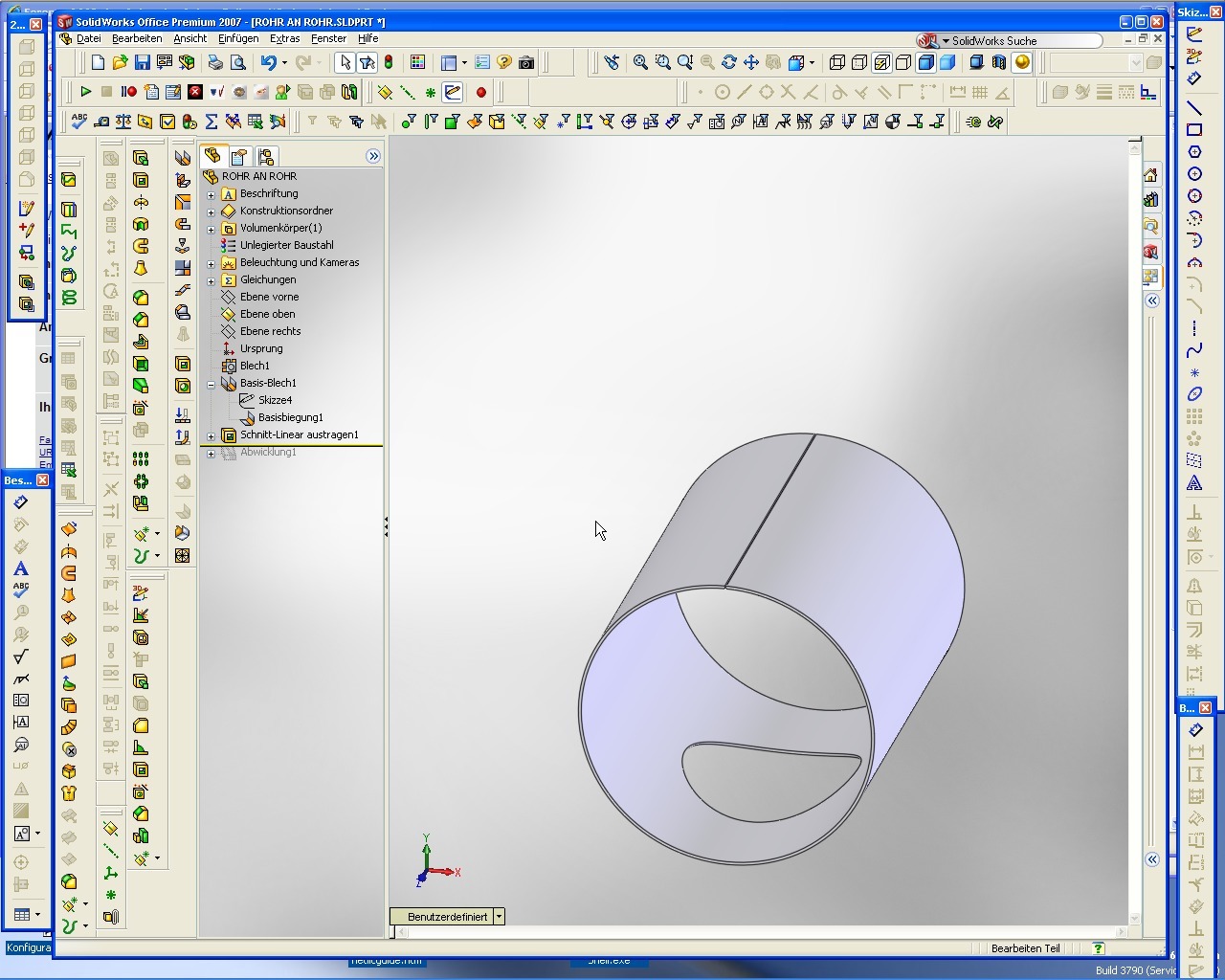

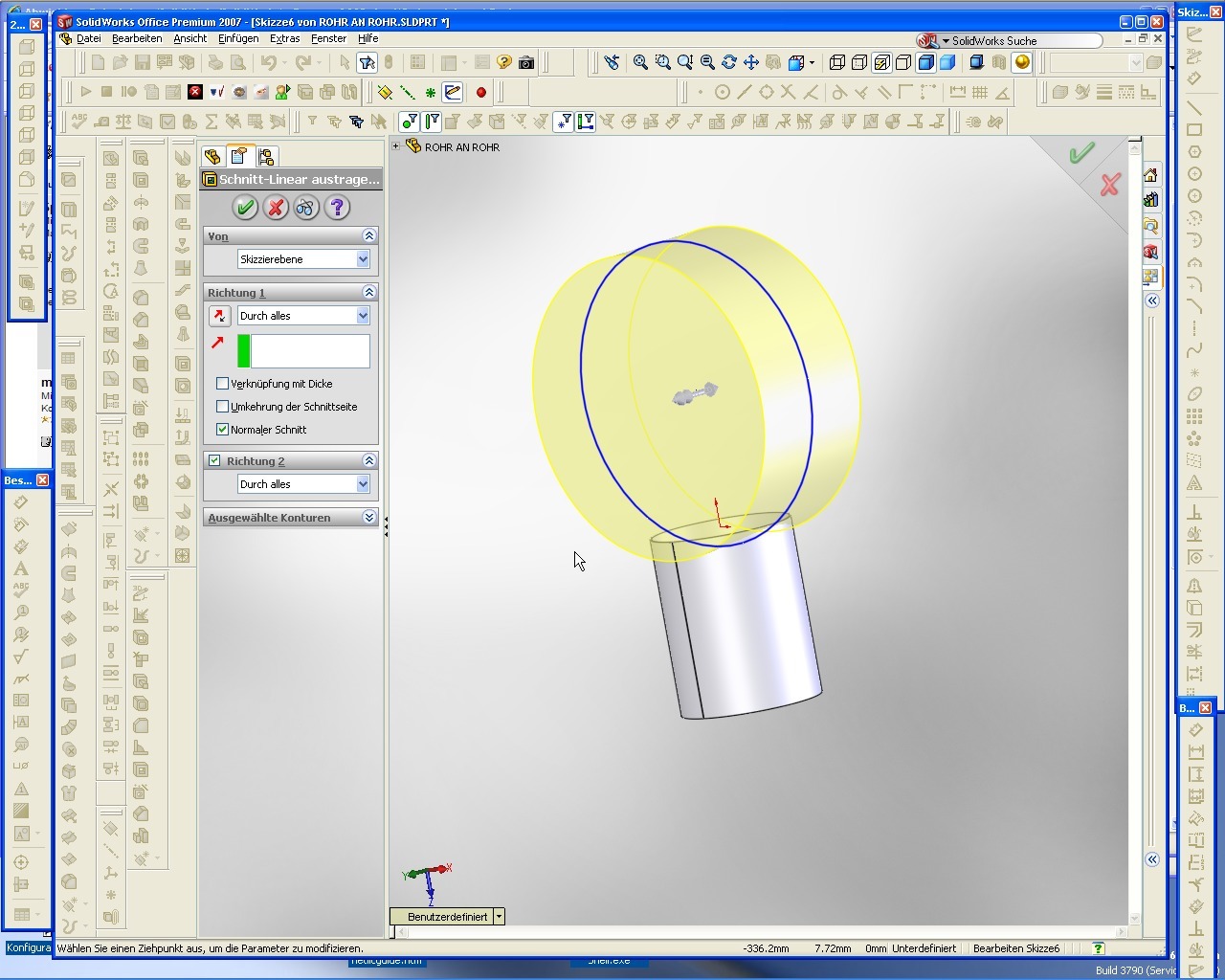

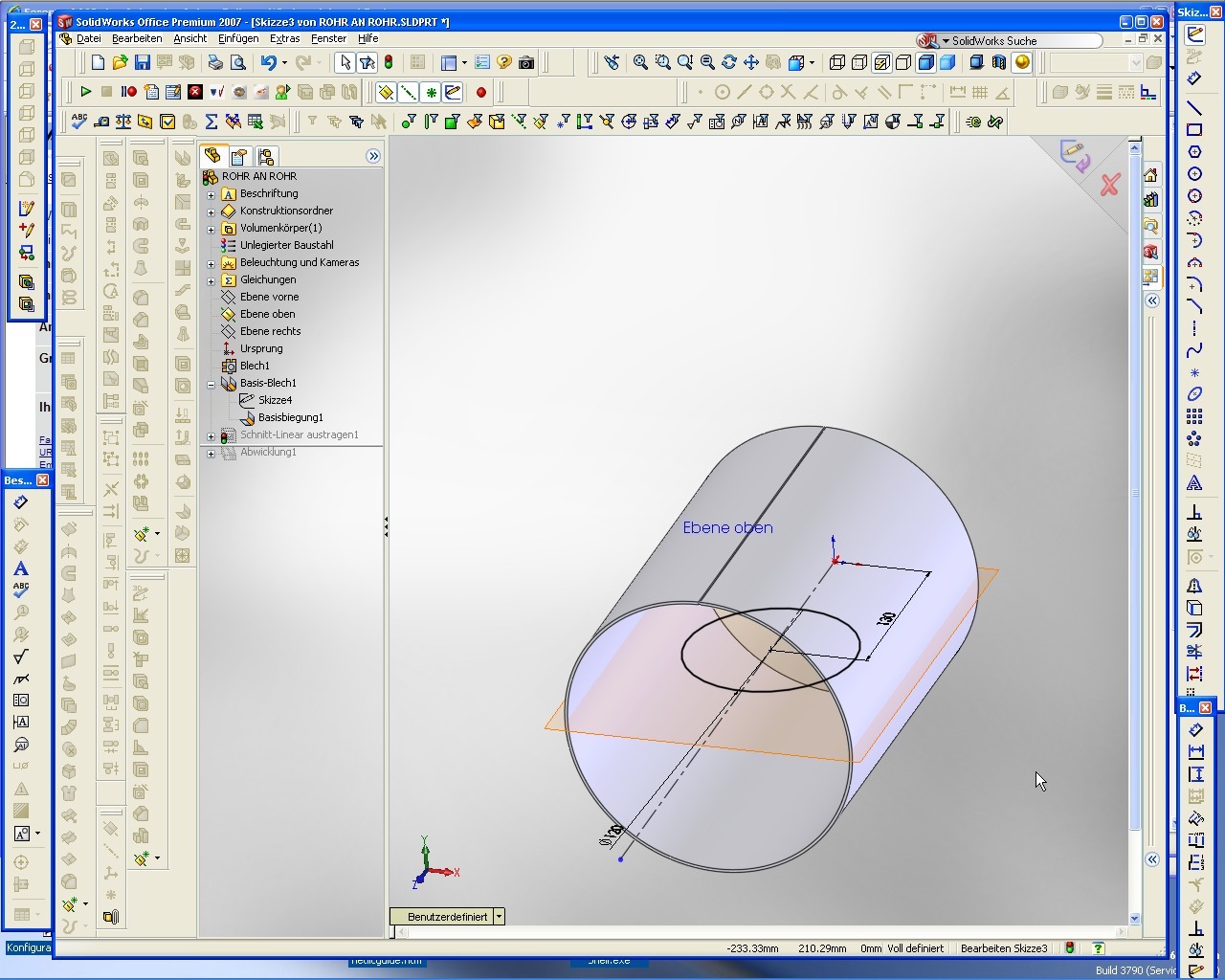

Dann aufs Basisblech drücken und Länge eingeben. So jetzt ist das Rohr ferig. Als nächstes nimmst Du die passende Ebene und zeichnest einen weiteren Kreis - Stützen - und mit Schnitt austragen machst Du eine Bohrung für Deinen Stützen. Auf die gleiche Art machst Du den stützen - den Schnitt mit Kreis (Durchmesser vom Hauptrohr legst Du am Ende vom Stutzen. G. thomas
------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Mrz. 2008 20:53 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Mrz. 2008 20:56 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge
|
marques_CH
Mitglied
Prozessdesign/PLM
Beiträge: 698
Registriert: 21.11.2005 Solidworks 2012 SP3
Flow Sim
Workstation:
6x 4.7 Ghz
Quadro 4000
Revodrive 3 X2 SSD
|
erstellt am: 17. Mrz. 2008 21:09 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge

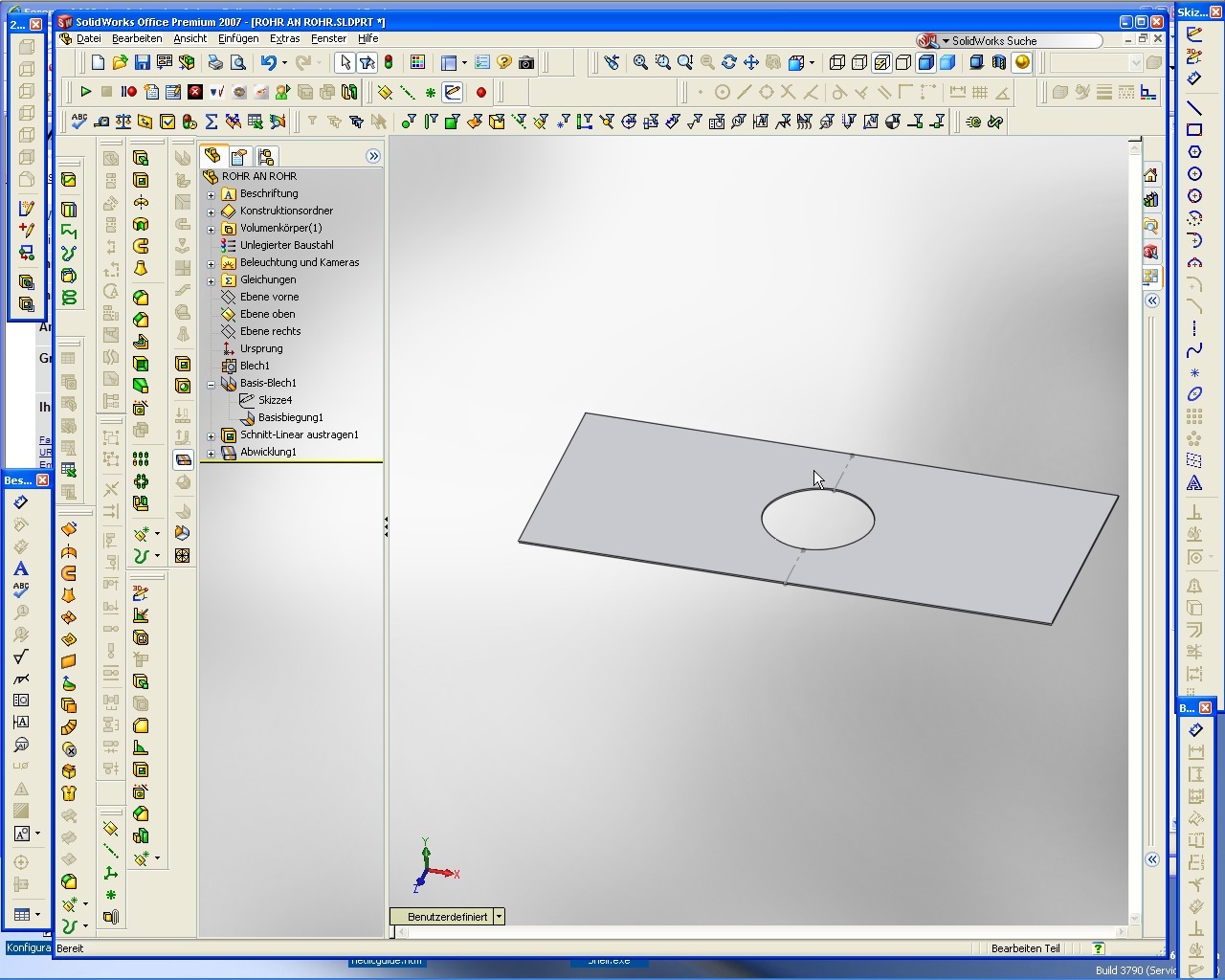

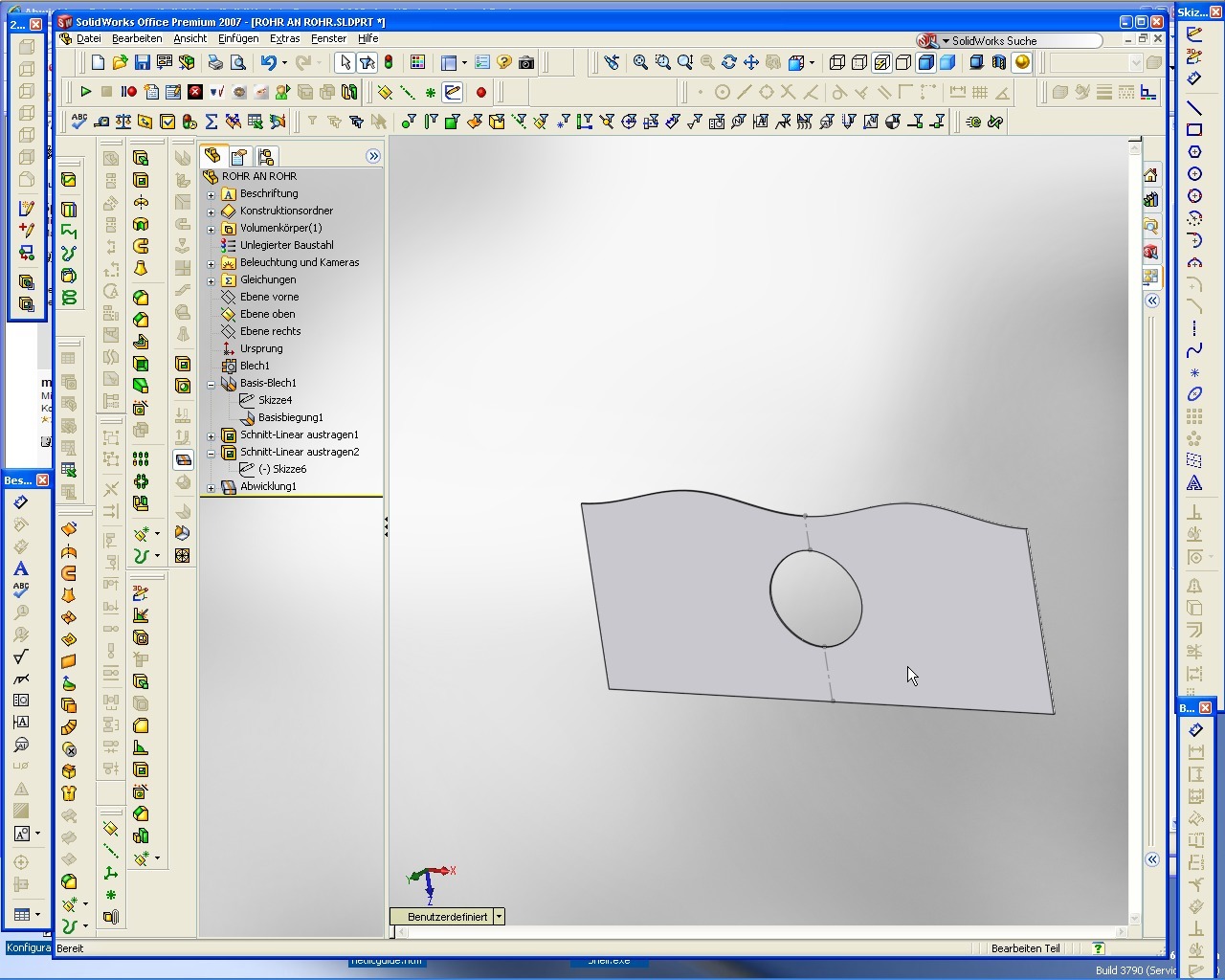

hallo Myca hat es zwar schon ziemlich deutlich gezeigt, legen wir trotzdem noch eins drauf. Hofe du hast SWX2008 sonst wirst es nicht öffnen können. Der schlüssel Befehl heisst "biegungen einfügen". Dieser Befehl fügt 1x Blechparameter ein danach ein abwickel feature und hinterher ein Wickel feature ein. gruss marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Spanimauge
Mitglied
Maschinenbauer
Beiträge: 26
Registriert: 12.10.2007
|
erstellt am: 17. Mrz. 2008 21:49 <-- editieren / zitieren --> Unities abgeben:
|
Spanimauge
Mitglied
Maschinenbauer
Beiträge: 26
Registriert: 12.10.2007
|
erstellt am: 17. Mrz. 2008 21:55 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 17. Mrz. 2008 22:03 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge
|
Spanimauge
Mitglied
Maschinenbauer
Beiträge: 26
Registriert: 12.10.2007
|
erstellt am: 17. Mrz. 2008 22:59 <-- editieren / zitieren --> Unities abgeben:
..ja na klar, ich habe auch gemerkt das es oft das beste ist sich richtig durchbeißen, viel Erklären lassen ist nicht alles, aber manchmal sind es so die kleinen Tipps die einen wirklich einen ganzen Ruck weiterbringen. Ich kamm einfach nicht auf die Idee mit dem nicht geschlossenen kreis. Ich bin jetzt so weit das ich schon mal eine Abwicklung hatte, zwar nicht die die ich wollte aber eben das Prinzip. Also nochmals Danke weil ich nun doch zufriedener in die kiste kriechen kann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 17. Mrz. 2008 23:43 <-- editieren / zitieren --> Unities abgeben: Nur für Spanimauge
[...] ... zwar nicht die die ich wollte aber eben das Prinzip. Also nochmals Danke weil ich nun doch zufriedener in die kiste kriechen kann [...] Momang, also Problem noch nicht zufriedenstellend geloest und sich dann
vom Acker machen -- also dat jet nu nich ;-)) Klaus
------------------
Lieber Fehler riskieren als Initiative verhindern (R. Mohn) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
