Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de (alle Foren)
  SolidWorks
  Detailansichten ohne Konturlinien?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

Strömungssimulation auf der 3DEXPERIENCE Plattform
Autor Thema:  Detailansichten ohne Konturlinien? (748 mal gelesen)
bean
Mitglied
Schreiner


Sehen Sie sich das Profil von bean an!   Senden Sie eine Private Message an bean  Schreiben Sie einen Gästebucheintrag für bean

Beiträge: 133
Registriert: 07.04.2004

SolidWorks 2021 SP5.0
AlphaCAM 2021.0
Autosketch 10
------------------------
Intel Xeon E5-2620 2.0 GHz
64 GB RAM
Quadro M4000
SSD 240 GB
Windows 10 64bit

erstellt am: 11. Sep. 2007 08:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo

Wir arbeiten seit kurzem mit Solidworks 2007 SP3.1
Nun habe ich ein kleines Problem, bei dem ich mit der Suche im Forum keine Lösung gefunden habe.

Gibt es eine Möglichkeit auf der Zeichnung die Detailansichten ohne Kontur darzustellen. (siehe Bilder)
Ich kann zwar als Option "Ganze Kontur" einstellen, was ich möchte wäre "keine Kontur"!

Bean

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Hartung
Mitglied
Feinmechaniker / Techniker Maschinenbau


Sehen Sie sich das Profil von Michael Hartung an!   Senden Sie eine Private Message an Michael Hartung  Schreiben Sie einen Gästebucheintrag für Michael Hartung

Beiträge: 217
Registriert: 25.01.2001

HP Z4/G4 .
Intel(R) Core(TM) i9-10900X CPU /32GB Speicher/ Nvidia Quadro RTX4000
512GB SSD / Win10 Prof.22H2 64bit
aktuell Swx 2023 SP4 u. Swx2021 SP5.1
CamWorks Prof.2023 SP4
Alle Swx Versionen seit
SolidWorks 96Plus mal probiert.

erstellt am: 11. Sep. 2007 09:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bean 10 Unities + Antwort hilfreich

Hallo Bean,

im SWXSolidWorks 2006 heisst die Option "Profilschnitt"
Versuchs mal.
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bean
Mitglied
Schreiner


Sehen Sie sich das Profil von bean an!   Senden Sie eine Private Message an bean  Schreiben Sie einen Gästebucheintrag für bean

Beiträge: 133
Registriert: 07.04.2004

SolidWorks 2021 SP5.0
AlphaCAM 2021.0
Autosketch 10
------------------------
Intel Xeon E5-2620 2.0 GHz
64 GB RAM
Quadro M4000
SSD 240 GB
Windows 10 64bit

erstellt am: 11. Sep. 2007 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Michael Hartung:
Hallo Bean,

im SWXSolidWorks 2006 heisst die Option "Profilschnitt"
Versuchs mal.
Michael


Hallo Michael

Danke für die Antwort.

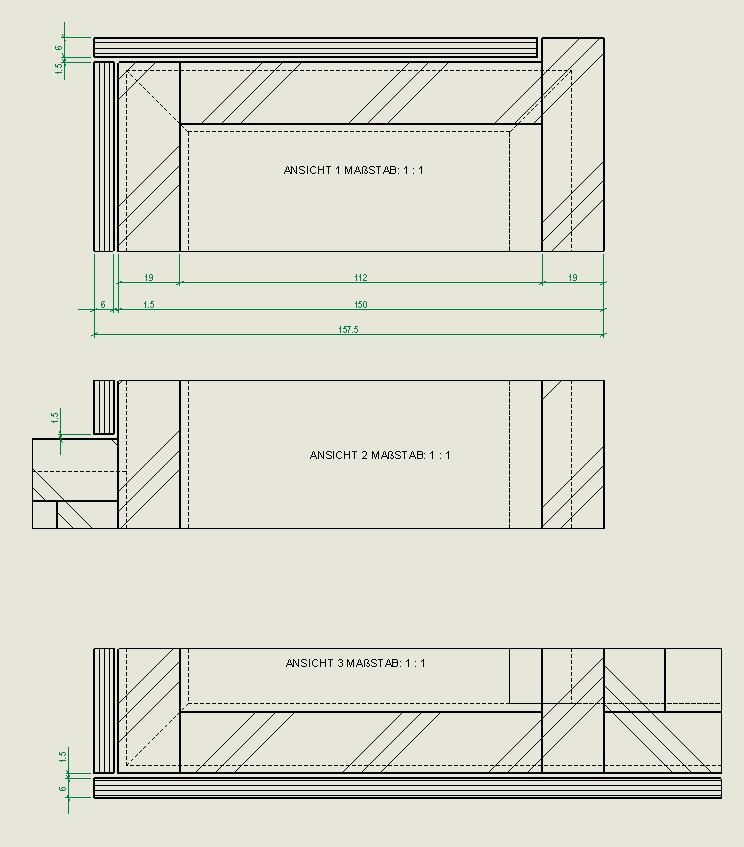

Auch beim Profilschnitt kriege ich es nicht hin, dass die in der Ansicht nur teilweise abgebildeten Körper ohne abschliessende Kontur ( mit offene Enden, siehe "ist.jpg") dargestellt werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bean
Mitglied
Schreiner


Sehen Sie sich das Profil von bean an!   Senden Sie eine Private Message an bean  Schreiben Sie einen Gästebucheintrag für bean

Beiträge: 133
Registriert: 07.04.2004

SolidWorks 2021 SP5.0
AlphaCAM 2021.0
Autosketch 10
------------------------
Intel Xeon E5-2620 2.0 GHz
64 GB RAM
Quadro M4000
SSD 240 GB
Windows 10 64bit

erstellt am: 11. Sep. 2007 09:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Sorry, was ich meine ist natürlich in "soll.jpg" dargestellt

Gruss Bean

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Entwicklungsingenieur Mechanik (m/w/d)

Die Pfannenberg-Gruppe ist ein international tätiges Industrieunternehmen in der Elektrotechnik. Erfolgreich entwickeln, produzieren und vertreiben wir technisch hochwertige Produkte. Wir sind in den Bereichen Klimatisierung und Ausrüstung von Schaltschränken, Prozesskühlung und Signaltechnologie tätig, insbesondere für die "Sicherheit für Mensch, Maschine und Umwelt!".

Die Entwicklung bildet einen wesentlichen Bestandteil des zukünftigen Erfolges der Pfannenberg Organisation....

Anzeige ansehenEntwicklung
bean
Mitglied
Schreiner


Sehen Sie sich das Profil von bean an!   Senden Sie eine Private Message an bean  Schreiben Sie einen Gästebucheintrag für bean

Beiträge: 133
Registriert: 07.04.2004

SolidWorks 2021 SP5.0
AlphaCAM 2021.0
Autosketch 10
------------------------
Intel Xeon E5-2620 2.0 GHz
64 GB RAM
Quadro M4000
SSD 240 GB
Windows 10 64bit

erstellt am: 24. Sep. 2007 15:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Community

Ich habe mittlerweile selbst eine Lösung gefunden.
Es ist zwar ein Trick, aber das Resultat entspricht dem, was ich haben wollte:

Zuerst in den Dokumenteigenschaften -> Linienart eine eigene Linienart "keine" erstellt, und diese wie folgt definiert:

A,0.001,-100 (1/1000stel Linie, dann 100 leer, usw).

Dann unter Dokumenteneigenschaften -> Linien bei "Detailbegrenzung" den soeben erstellten Linientyp "keine" zugewiesen.

Die winzigen Lininsegmente sind auf dem Bilschirm und dem Ausdruck nicht sichtbar.

Mit diesem Trick lassen sich auch Flächen schraffieren, wo scheinbar keine Grenzkonturen vorhanden sind.

Gruss Bean


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
