Hi,

als Neuling von SWX (Umsteiger von Inventor bzw. Zweitprogramm) hab ich n paar grundlegende Fragen zum Thema Blech.
Bei uns ist meistens der Biegeradius gleich der Blechstärke. Kann ich die Werte miteinander verknüpfen (z.B. 2mm Blech = 2mm Biegeradius)?
Wie ich den Wandstärkebefehl mit der Blechstärke verknüpfe habe ich bereits rausgefunden. Jedoch würde ich gerne den Verrundungsbefehl auch mit dem Biegeradius verknüpfen- geht das? Wie? Oder auch Biegradius+Materialstärke als Wert - geht das auch?
Das solls fürs erste gewesen sein, später kommen bestimmt noch n paar Fragen mehr.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ist ganz einfach, Doppelklick auf das Blechfeature (oder alle Bemaßungen einblenden lassen) und bei dem Biegeradius RMT->„Wert verknüpfen“->Dicke auswählen.

Somit ist der Biegeradius mit der Dicke verknüpft!

Viel Spaß noch mit SWX

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke schon mal.
Aber wenn der Biegeraius mal von der Materialstärke abweicht, dann würde ich gerne den Verrundungsradius mit dem Biegeradius verknüpfen. Wie kann ich den Parameter für den Biegeradius sehen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Parameter sehen ist ja kein Problem z.B. D1@Blech1 - aber wie verknüpf ich den vernünftig? Mit den Gleichungen klappt das irgendwie noch nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

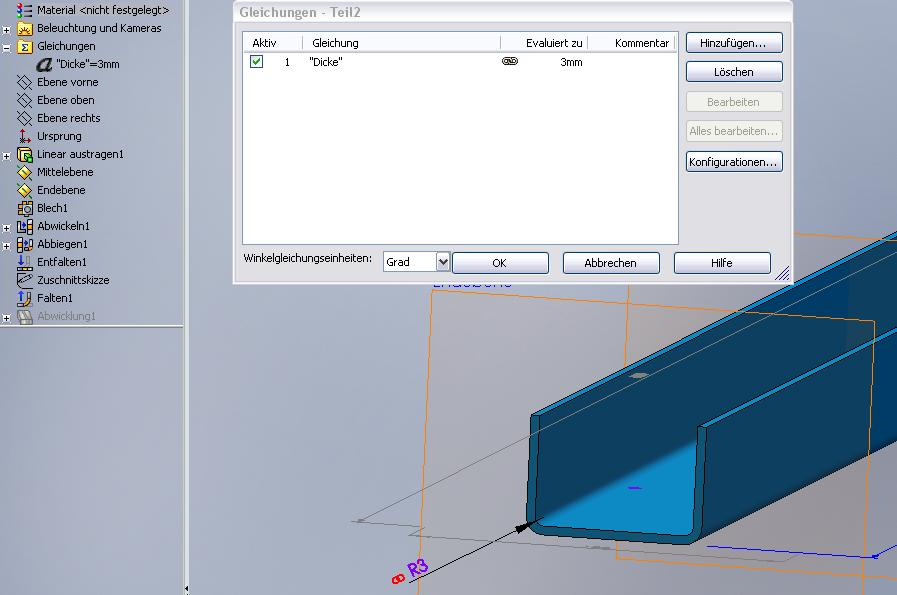

UStahl.JPG verknuepfen.JPG

Also wir haben Vorlagen in denen die Dicke als Variable definiert ist, also Datei-Neu usw dann ist im Teil schon die Dicke (Einheitsdicke, ändert sich mit sobald Blechfeature oder bei einem Feature „mit Dicke verknüpfen“ auswählt)

Oder versteh ich dich jetzt falsch???

EDIT: hier ein weiterer Screenshot mit einem Beispiel

oh mann jetzt ist der erste Screenshot weg so nun aber
------------------
Grüße
David

[Diese Nachricht wurde von wildcad am 27. Jun. 2007 editiert.]

[Diese Nachricht wurde von wildcad am 27. Jun. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, macht aber nichts. Wir haben hier Blechprodukte die unterschiedlich geprägt werden. Bisher (unter Inventor) sind wir so vorgegangen:
- Grundgerüst als Blech erstellt
- In dem Blech sind verschiedene Prägungen vorhanden. Diese wurden als Extrusion (äquivalent zu linear austragen) erstellt. Anschliessend Wandstärke (Materialstärke = Blechstärke). Um die Radien bei der Extrusion auf die Blechstärke anzupassen wurden die mit dem Parameter Biegeradius verknüpft.
Während der Konstruktion kann man dann einfach die Materialstärke oder den Biegeradius ändern und automatisch ändern sich alle betroffenen Features (Wandstärke, Biegeradius). Das würde ich gerne unter SWX auch so machen. Hoffe das ist einigermaßen Verständlich rübergekommen.
Also am liebsten wäre mir sowas:
Angenommen Biegradius ist= D1@Blech1
Dann würde ich beim Verrundungsfeature gerne diesen Parameter "=D1@Blech1" einsetzen. So ist der Verrundungsradius gleich dem Biegeradius.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dicke.SLDPRT.txt

Hier das U-Profil der Screenshots.

Alle 3mm Bemaßungen sind Verknüpft (Dicke) das ist doch genau das was du brauchst! Nur bei dir zusätzlich noch mit Verrundungen.

Ansonsten stell mal einen einfachen Teil rein

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke- werd morgen mal n Teil hochladen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

WAS klappt denn bitte nicht? Bist Du im Teil oder in der Baugruppe?!

Im Teil sollte auf jeden Fall das Einblenden der FeatureBemaßungen gehen: Dann siehst Du den Biegeradius und die Dicke usw.
Dann geht bei mir auch das Anklicken für die Nutzung in Gleichungen.
Das geht auch in der Baugruppe quer durch alle Teile, wenn Du von der Baugruppe her alles einblendest...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Forumblech.SLDPRT.txt

Anbei ein Beispiel. Sieht in Wirklichkeit anders aus, aber um das Problem zu beschreiben reicht das aus.
Blechstärke z.B. 1mm
Biegeradius soll hier 1.5mm sein
Die Verrundungen sollen dem Biegeradius entsprechen. Beim ändern der Blechstärke sollen alle Radien sich automatisch anpassen.
Danke vorab für die Bemühungen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist aber kein geeignetes Blechteil! Das hat eher was mit Tiefziehen zu tun. Hast Du Dich mal mit dem Blechthema bei SolidWorks beschäftigt, was es kann und was nicht?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Forumblech.zip

Moin,

hier eine Möglichkeit.
Hoffe dich richtig verstanden zu haben!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi jan,

kannst Die Endung bitte noch mal auf txt ändern    - zips werden hier gekillt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Forumblech.SLDPRT.txt

Bitte!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Forumblech.SLDPRT.txt

Danke. War fast das was ich wollte. Aber Dank Deiner Hilfe hab ich es mit Gleichungen hinbekommen.   Ist halt ne andere Arbeitsweise als unter IV.
PS: Wenn man in dem bsp. jetzt noch den Biegeradius mit der Dicke verknüpft dann wird das Bauteil durch eine Variable gesteuert.
