Hallo SW-ler
Folgendes habe ein spiegebildliches Teil und möchte die Zeichnungsableitung machen ,geht auch mit Ref. suchen ,leider bringt er mir die Bemaßung nicht richtig rüber.Hat jemand eine Lösung ?????

mfg Nobby

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an dopplerm

Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3627
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 16. Jan. 2007 22:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

damit abfinden

leider gibt es keine besseren nachrichten

gruss martin

------------------
Wer hat meine Signatur geklaut?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Lutz Federbusch

Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 17. Jan. 2007 09:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

Mal ganz blöd gedacht: Was ist, wenn Du eine Ansicht von hinten (spiegelverkehrt) des Originalteiles einfügst?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 17. Jan. 2007 09:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

Zitat:
Original erstellt von Lutz Federbusch:
Mal ganz blöd gedacht...

Dem ist nichts hinzuzufügen...
Von hinten ist NICHT gespiegelt !

------------------

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 17. Jan. 2007 09:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

Kommt drauf an, wie das Teil aussieht und was Du sehen willst. Du weißt sicher, was ich meine... Ist natürlich nicht ganz saubere Zeichnungserstellung und es eignet sich nicht für alle Teile!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 17. Jan. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 17. Jan. 2007 10:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

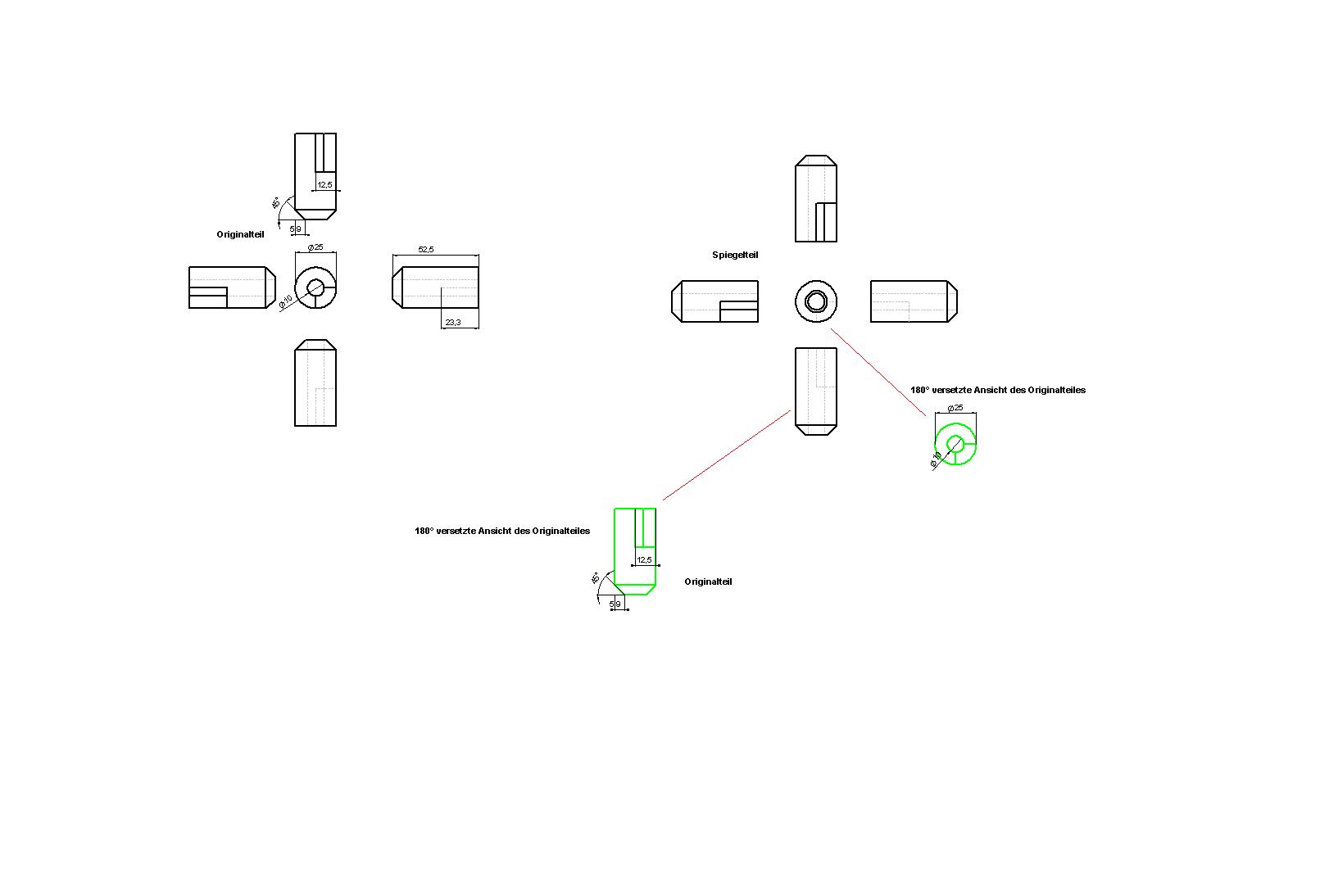

So, hier nochmal mit Bild! Ihr seht links das Originalteil und rechts das davon gespiegelte. Nun seht ihr auch die grünen Ansichten, die von der Lage der Maße her ja schon zu den gespiegelten Ansichten passen. Grün sind sie, weil ich in den Komponentenlinien dem Teil für diese Ansicht jeweils einen anderen Layer zugeordnet habe. Und jetzt kommts: Layer grün ausknipsen, Ansicht über der passenden anderen ausrichten. Maße bleiben eingeblendet!

Wer will, kann ja lieber Maße von Hand einfügen

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 17. Jan. 2007 12:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

Sorry Lutz, aber die Teile sind identisch und keine Spiegelteile! Alleine durch Drehung des rechts dargestellten Teils lässt sich die gleiche Ansicht wie links erreichen - also identisch!

------------------

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 17. Jan. 2007 13:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

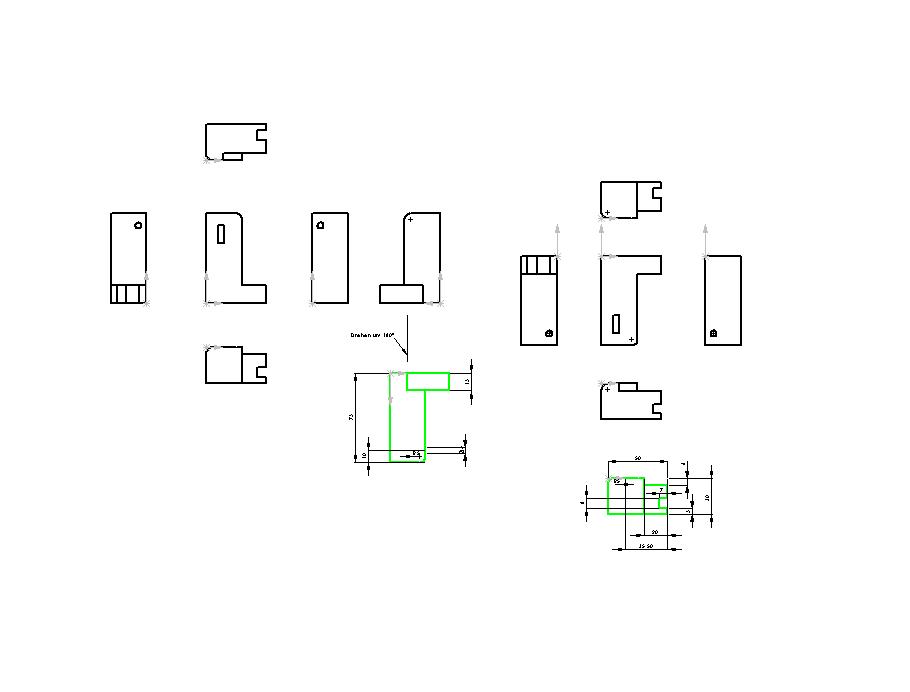

Hallo Hico: War gespiegelt. Hab Dir noch eins gemacht. Darfst aber trotzdem lieber von Hand bemaßen, wenn Du willst. Erkenne die Möglichkeiten, würde Konfuzius sagen.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobby
Mitglied
Konstrukteur

Beiträge: 49
Registriert: 15.09.2002

SWX Office.Pro 2006-SP 4
Microsoft Windows XP-SP 2
AMD Athlon 64X2Dual-2 GB RAM
ATI Radeon X1600-256 MB

erstellt am: 17. Jan. 2007 18:32

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank an Euch allen

Werde es am Wochenende mal testen.
Hab leider vergessen Euch zu sagen, das wir die Maße nicht vom Modell
her holen, sondern neu Bemaßen.

mfg Nobby

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

scharp
Mitglied
Konstrukteur Verpackungsmaschinen

Senden Sie eine Private Message an scharp

Schreiben Sie einen Gästebucheintrag für scharp

Beiträge: 98
Registriert: 10.10.2002

erstellt am: 17. Jan. 2007 20:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für Nobby

Hallo, gerade, weil das in Solidwoks nicht funzt, hab ich schon vor 2 Jahren mal den Verbesserungsvorschlag eingebracht, das man nicht nur das rechte Modell, sondern auch die fertige Zeichnung des rechten Modells spiegeln können sollte. Das heißt, die "linke" Zeichnungsableitung bezieht sich dann nicht auf das linke Modell, sondern auf die rechte Zeichnungsableitung.

So wie in unserem alten 2D-System.

Aber ich glaube, man versteht mich nicht.
So spiegle ich halt schon seit 2 Jahren die rechten Modelle mit Solidworks und die rechten Zeichnungen über Dxf im Logocad.

Gruß, Gerd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
