Thema: dwg-Editor, was kann er? (3014 mal gelesen)
|
Peter_alt Mitglied Rentner
Beiträge: 41 Registriert: 18.09.2004 SWX2004 SP04.1 PARTsolutions VAR BOX WINXP SP2 HPxw4100/P4HT-3Ghz RAM:1024MB/RAMmax:4096MB Quadro FX3000
|
erstellt am: 15. Okt. 2004 11:15 <-- editieren / zitieren --> Unities abgeben:
Hallo Forum, es soll parallel zu SW2004 die Version 2005 installiert werden, daraus aber nur der dwg-Editor genutzt werden. Wer kann mir sagen was dieser kann in seiner Edit-Funktion? Linien, Ansichten und Masse verändern setze ich mal voraus. Wie sieht es mit BG-Zeichnungen aus: z.B. 2D-Teile (Norm- und Kaufteile) einfügen? Was kann er noch? Bitte teilt mir Eure Erfahrungen mit. Danke für Eure Mühe und ein schönes Wochenende Peter ------------------ Peter Hildenbrand Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gismo Mitglied SWX Support
Beiträge: 1047 Registriert: 05.03.2001
|
erstellt am: 15. Okt. 2004 11:48 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
HI Peter, scheinbar soll der alles können was ACAD auch kann! Sogar alte Lisp Programme sollen noch uneingeschränkt funktionieren. Auf der Cat.pro hab ich von nem Inventor User (Name wird nicht genannt )gehört, dass er ziemlich begeistert ist, was der DWG Editor alles kann. Aber ich denke, dass Du die Erfahrungen selbst machen musst, da bisher nur wenige SWX 2005 produktiv einsetzen. ------------------ Viele Grüße aus dem Schwarzwald gismo Meine bescheidene Website Klamm? Was ist Klamm? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 15. Okt. 2004 12:04 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo Peter, der dwg-Editor kann wirklich recht viel und ist auch ähnlich zu bedienen wie AutoCAD. Blöcke gehen, allgemeines Zeichnen und Editieren geht. WAS ABER NICHT GEHT: Mechanical - Zeichnungen, die ja bekanntlich sehr viel Proxy-Elemente beinhalten, werden OHNE diese Proxy-Elemente dargestellt. --> z.B. ohne Mechanical Normteile, Symbole, Positionsnummer, Stückliste etc etc. Also: für AutoCAD-Zeichnungen gut, für Mechancial-Zeichnungen unbrauchbar. Gruss Rapti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mk110 Mitglied
Beiträge: 53 Registriert: 22.04.2004 SWX 2004 SP 5.0 ; SWX 2005 SP1.1 Windows 2000 SP4 2,4GHz P4 1GB RAM MaxxDB 2.80
|
erstellt am: 15. Okt. 2004 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo, der DWGEditor kann definitiv alles was z.B. AutoCad 2000 kann. Es sind wirklich alle funktionen die Acad kann im DWgEditor verfügbar. Er soll ab SWX 2005 SP1 komplett in deutsch verfügbar sein. Habe den DWGEditor schon selbst in SWX2005 SP0 getestet und ausprobiert.Ist wirklich nicht schlecht für ein Zusatzprogramm ! gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimSeitz Mitglied Maschinenbau-Ing.
Beiträge: 191 Registriert: 08.05.2001 WIN XP SWX 2007, SP 4.0
|
erstellt am: 15. Okt. 2004 14:56 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo, mich würde auch interessieren, was mit dem Editor alles machbar ist. Bei uns stellt sich zur Zeit die Frage, unser altes, neben SWX existierende 2D-System (MEDUSA UNIX) abzulösen. Stellenweise ist bei uns noch Bedarf an 2D vorhanden: Änderung von Altdaten, schnelle Anpasskonstruktionen für alte Maschinen und vor allem Layout und Fundamentpläne der gesamten Anlagen. Für uns stellt sich nun die Frage zusätzliche SWX-Lizenzen inklusive DWG-Editor oder neue AutoCAD-Lizenzen. Unser datenbestand aus MEDUSA wird nach DWG konvertiert, dabei kommen die dort verwendeten Clumps und Sets... als Blöcke rüber. AutoCAD selbst kenn ich nicht, habs mir auf der CAT.PRO aber mal demonstrieren lassen und zwar AutoCAD-Mechanical. fand ich für unsere Anforderung eigentlich sehr gut. Unser Vertriebspartner will uns den DWG-Editor demnächst präsentieren, muß sich aber selbst erst darin einarbeiten. Ich werd mir am Montag SWX 2005 installieren lassen und dann auf die schnelle mal im Editor rumspielen (leider ist er da ja noch in englisch). Da sehr viele Daten aus MEDUSA in DWG nun Blöcke sind, interessiert mich das natürlich besonders. Kann ich im DWG-Editor Blöcke im Kontext der Zeichnung editieren (Elemente löschen, verändern oder hinzufügen) ohne den Block vorher auflösen zu müssen? Wie werden Zeichnungsrahmen gehandhabt? Kann ich die einfach austauschen, ähnlich wie in SWX? Bin im Moment ziemlich hin- und hergerissen. Eigentlich möchte ich nicht noch ein neues System im Haus haben, die Zukunft soll bei uns natürlich SWX gehören (evtl. auch im Layoutbereich), andererseits sollen unsere Anwender noch auf einige Jahre gesehen mit einem komfortablen 2D-Programm arbeiten können. Blöderweise soll die Entscheidung ziemlich kurzfristig fallen (hat damit zu tun, daß unsere UNIX-Plattform sehr instabil ist). Ist da der DWG-Editor wirklich geeignet?
------------------ Gruß, Joachim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 15. Okt. 2004 16:53 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Zitat: Original erstellt von JoachimSeitz: Kann ich im DWG-Editor Blöcke im Kontext der Zeichnung editieren (Elemente löschen, verändern oder hinzufügen) ohne den Block vorher auflösen zu müssen? Wie werden Zeichnungsrahmen gehandhabt? Kann ich die einfach austauschen, ähnlich wie in SWX? [/B]
Hallo Joachim, - also Blöcke kannst Du leider nicht im Kontext editieren. Du musst diesen zuerst auflösen, dann ändern und unter dem gleichen Blocknamen neu erstellen. damit werden die bereits in der Zeichnung gesetzten Blöcke mit dem gleichen Namen ersetzt. - bezüglich Zeichnungsrahmen ist nichts anders als bei AutoCAD. Dies sind normale Blöcke mit Attributen drin. Ein Austauschen geschieht mit dem Löschen des Blocks und wiedereinfügen des neuen Blocks (Zeichnungsrahmen). Und wenn Du den Zeichnungskopf unabhängig vom Rahmenblock einfügst, ist bei einem Rahmenaustausch auch keine Neueungabe der Kopfattribute nötig. Da dem DWG-Editor auch mit LISP etc zu Laibe gerückt werden kann, bietet sich ein Automatismus bezüglich Rahmenhandling an. Vielleicht auch sogar beim Blockhandling. Gruss Rapti
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimSeitz Mitglied Maschinenbau-Ing.
Beiträge: 191 Registriert: 08.05.2001 WIN XP SWX 2007, SP 4.0
|
erstellt am: 18. Okt. 2004 07:59 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
|
Ralf Tide Moderator -
Beiträge: 4978 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 18. Okt. 2004 08:53 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
|
derFragende Mitglied Techniker
Beiträge: 358 Registriert: 02.03.2004 Dell M70 / Pentium 4 / 3.06 GHz / 2GB RAM / XP Prof.2002 SP 2 / NVIDIA Quadro FXGo 1400 / 80 GB Platte / SW 2004 SP5.0 / SW2005 SP5.0 / SW2006 SP5.1 / SW 2007 SP 2.0
|
erstellt am: 23. Nov. 2004 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Wo kann man im DWG Editor einheiten definieren ich meine, dass er nicht in zoll sondern in mm arbeiten soll z.b. kann mir da we helfen? ------------------ lg Andreas ------------------------------------------------- Das Leben ist eine wahre Schule, man lernt nie aus und der der alles kann, denn nenne ich Gott Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 23. Nov. 2004 16:04 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Zitat: Original erstellt von derFragende: Wo kann man im DWG Editor einheiten definieren ich meine, dass er nicht in zoll sondern in mm arbeiten soll z.b.kann mir da we helfen?
Also normalerweise arbeitet man im puren AutoCAD mit Einheiten. Diese sind nicht speziell definiert. Du kannst also eine Einheit als 1mm oder 1m oder 1km interpretieren. Beim bemassen stellt man entsprechend den Bemassungsstil ein Gruss Rapti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
derFragende Mitglied Techniker
Beiträge: 358 Registriert: 02.03.2004 Dell M70 / Pentium 4 / 3.06 GHz / 2GB RAM / XP Prof.2002 SP 2 / NVIDIA Quadro FXGo 1400 / 80 GB Platte / SW 2004 SP5.0 / SW2005 SP5.0 / SW2006 SP5.1 / SW 2007 SP 2.0
|
erstellt am: 23. Nov. 2004 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
hallo Rapti danke für deine Schnelle Hilfe... ...aber ich bin ein wenig auf der Nuddelsuppe hergeschwommen *ahoi* und frage nun ganz dumm - wo kann man diesen Bemassungsstil einstellen... sorry; aber von ACAD habe ich nun wirklich keine Ahnung ------------------ lg Andreas ------------------------------------------------- Das Leben ist eine wahre Schule, man lernt nie aus und der der alles kann, denn nenne ich Gott Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 23. Nov. 2004 16:43 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt

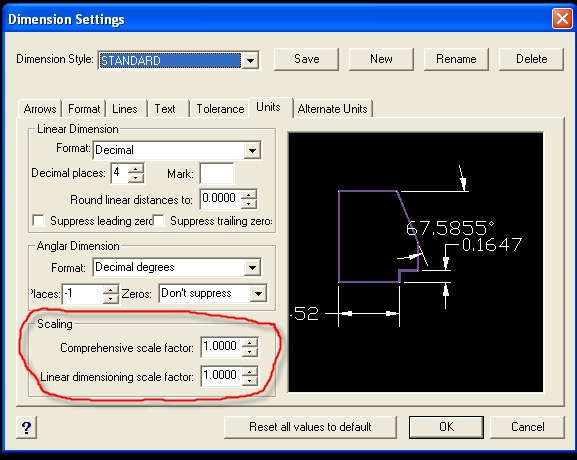

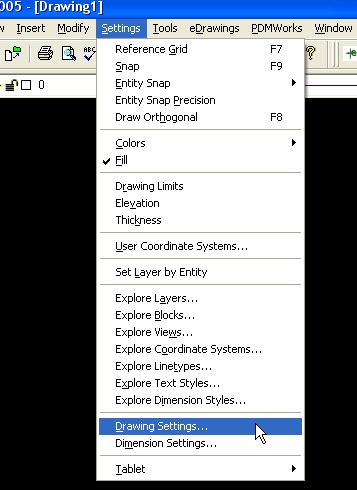

Du kannst den Bemassungsstil einstellen unter Settings-Drawing Settings Dort unter scaling den Skalierungsfaktor einstellen. --> wenn die Zeichnung in "1m" Einheiten gezeichnet wurde, und Du inmm bemassen willst, den Faktor auf 1000 stellen etc. Dann multipliziert er den Wert mal Tausend für die Bemassung. Eigentlich kommt das ganze Skalierungzeug davon, dass in AutoCAD nicht unbedingt im Masstab 1:1 gezeichnet werden muss. Da muss man die Bemassung entsprechend steuern können. Gruss Rapti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad manu Mitglied Technische Zeichnerin / Konstrukteurin
Beiträge: 799 Registriert: 01.09.2004
|
erstellt am: 24. Nov. 2004 14:14 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo der fragende, also normalerweise nimmt man sich die Vorlage acadiso.dwt. Die sollte eigentlich metrisch sein und dann sollte das auch alles funktionieren mit bemstil und den acadiso lin typen. Gruss cad manu ------------------ "Das Glück besteht nicht darin, dass du tun kannst, was du willst, sondern darin, dass du auch immer willst, was du tust." (Leo Tolstoi) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad manu Mitglied Technische Zeichnerin / Konstrukteurin
Beiträge: 799 Registriert: 01.09.2004 IntelCore i9-14900K 3,2 GHz-64 GB RAM NVIDIA RTX A5000 SolidWorks 2022 Pro x64 SP5.0 Windows 11 Pro 23H2 DraftSight 2022 x64 VariCAD Viewer 202*
|
erstellt am: 24. Nov. 2004 14:19 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo Rapti, also da muesste ich dir mal wiedersprechen ... Auch in AutoCAD zeichnet man, wie uebrigens alle TZ´s es machen, im Maßstab 1:1 (lediglich Details werden in anderen Maßstäben hervorgehoben) und nicht wild Designermaeßig durch die Gegend; uebrigens Handskizzen sind auch erlaubt, aber doch nicht auf dem PC !!! Gruss cad manu
------------------ "Das Glück besteht nicht darin, dass du tun kannst, was du willst, sondern darin, dass du auch immer willst, was du tust." (Leo Tolstoi) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 24. Nov. 2004 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo cad manu, Tja weisst Du cad manu, in AutoCAD kannst Du arbeiten wie du willst !! LEIDER !!! Ich kenne so einige Firmen, die erstens nicht mit dem Layoutbereich arbeiten, sondern nur im Modellbereich und dort mit den willdesten Methoden. Wie es in AutoCAD eigentlich gehen sollte, ist schon klar. Uebrigens Details werden nur im Layoutbereich mit einem separaten Ansichtsfenster vergrössert dargestellt - vorausgesetzt der Layoutbereich wird auch eingesetzt. Gruss Rapti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad manu Mitglied Technische Zeichnerin / Konstrukteurin
Beiträge: 799 Registriert: 01.09.2004
|
erstellt am: 24. Nov. 2004 14:33 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Hallo Rapti, ich merke schon ... Du verstehst mich. Genau das sind die Probleme, die auftauchen, wenn man Daten von anderen Firmen bekommt, wo das auch der Fall ist und man beim oeffnen feststellen muss, das man nicht ein Mass lesen kann; Konturen nicht geschlossen (dxf-Problem an Maschine) u.s.w. Gruss cad manu ------------------ "Das Glück besteht nicht darin, dass du tun kannst, was du willst, sondern darin, dass du auch immer willst, was du tust." (Leo Tolstoi) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rapti Mitglied Dipl. Ing. HTL Maschinenbau
Beiträge: 691 Registriert: 13.02.2003 SolidWorks 2019 Premium
|
erstellt am: 24. Nov. 2004 14:34 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
|
Artus Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 230 Registriert: 28.10.2002 SWX2010SP2.1 mit DBWR11 SP1.5 auf Xeon 2,83GHz, 8GB RAM, Quadro FX3700, Win7
|
erstellt am: 24. Nov. 2004 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Moin Rapti, Du kannst auch im Modellbereich von AutoCAD massstabsskalierte Details finden, wenn der Ersteller z.B. mit AutoCAD Mechanical arbeitet. Und wenn der dann keine Rücksichten auf Normreihen bei Massstäben nimmt.... Dem Missbrauch sind Tür und Tor geöffnet. Und hinterher biegt man alles wieder mit Bemaßungsstilen hin. Und dann kommt der Moment, wo so etwas in SWX eingelesen werden soll und beim Import die Meldung erscheint "367 Maße sind anders dargestellt als der angezeigte Wert" oder so ähnlich. Arthur ------------------ Seit ich weiss, dass wir alle in einem Boot sitzen, bin ich froh, dass wir nicht auf einer Seite stehen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad manu Mitglied Technische Zeichnerin / Konstrukteurin
Beiträge: 799 Registriert: 01.09.2004
|
erstellt am: 24. Nov. 2004 15:12 <-- editieren / zitieren --> Unities abgeben: Nur für Peter_alt
Artus, ich kann dir nur zustimmen. Da spricht mir einer aus der Seele. Gruss cad manu ------------------ "Das Glück besteht nicht darin, dass du tun kannst, was du willst, sondern darin, dass du auch immer willst, was du tust." (Leo Tolstoi) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
