Schönen guten Tag,

kann mir jemand helfen?

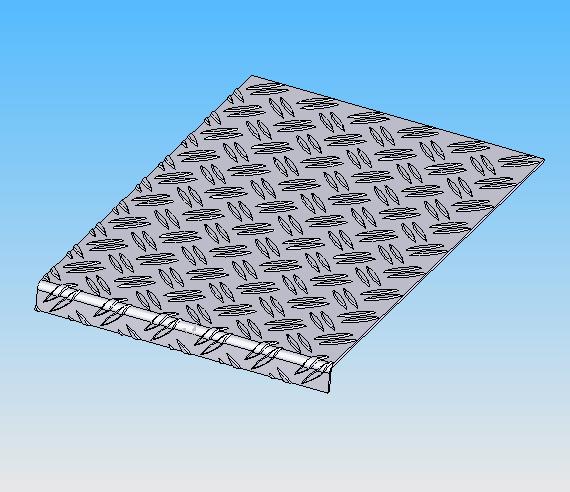

Das angehängte Tränenblech kann ich jetzt nicht falten.
Wo liegt denn da der Fehler?
Geht das generell nicht, oder habe ich einen falschen Ansatz.
Habe es bereits mit skizzierter Biegung und Prägen versucht aber auch kein Erfolg. Bohrungen kann ich doch auch in eine Biegung legen. Geht das bei Erhebungen nicht?

Freu mich auf eure Antworten.

Rainer

------------------
Auch Kopfarbeit sollte Hand und Fuß haben.

[Diese Nachricht wurde von Rainer Zufall am 27. Sep. 2004 editiert.]
