Hallo,

ich möchte in einer Baugruppenzeichnung eine Komponente als angrenzendes Teil darstellen, d.h. am besten mit einer Strich-zwei-Punkt-Linie.
Wer kann mir helfen?
Danke schonmal,

Gruß  Bettina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,
und willkommen im Club.

ich sehe da zwei Möglichkeiten:
1. Du hast zwei Konfigurationen der BG - eine mit und eine ohne angrenzende Komponenten. Dann machst Du davon eine Ansicht mit Alternativposition und legstdie beiden genau übereinander
oder (wie ich es immer in solchen Fällen mache)
2. Du stellst die BG mit angrenzenden Komponenten in der Zeichnung dar, geshst im Featuremanager zu den angrenzenden Komponenten -> RMB -> Komponentenlinien... -> Dokumentenstandard Haken raus und Du kannst Linienart und -stärke für die betreffenden Komponente für diese oder alle Zeichenansichten ändern.

------------------
mfg uc

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von u.clemens:
Du stellst die BG mit angrenzenden Komponenten in der Zeichnung dar, geshst im Featuremanager zu den angrenzenden Komponenten -> RMB -> Komponentenlinien... -> Dokumentenstandard Haken raus und Du kannst Linienart und -stärke für die betreffenden Komponente für diese oder alle Zeichenansichten ändern.

---

ist ja gut, aber was ist mit einer Massenberechnung der baugruppe ? Dichte auf 0 stellen geht nicht, da dann diese Angrenzenden bauteil in anderen baugruppen auch Dichte 0 haben und dort die masse falsch berechnet wäre.
Auf diese Weise kommen die Bauteile auch in den Stücklisten vor. Jede Stückliste dann editieren ist auch nicht das gelbe vom Ei und fehleranfällig.
Das sollte über eine extra dafür gemachte Funktion realisierbar sein. ich weiss nicht, wie es in SE oder PRO/E ist, aber in Inventor kann ein Bauteil in einer Baugruppe einen Status "Referenz" haben. Damit erreiche ich genau das gewollte. Bauteile erscheinen nicht in einer Stüli oder in der Masse. Darüber hinaus ist in der Zeichnungsableitung dieses Bauteil strichzweipunktiert (oder was ich will) und auch nur in einem einstellbaren Bereich (Ansichtsfenstergrösse) sichtbar.

In 2005 ist da wohl auch nichts zu erwarten !

gruss
Rapti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Rapti:
ist ja gut, aber was ist mit einer Massenberechnung der baugruppe ? ... Auf diese Weise kommen die Bauteile auch in den Stücklisten vor...

---

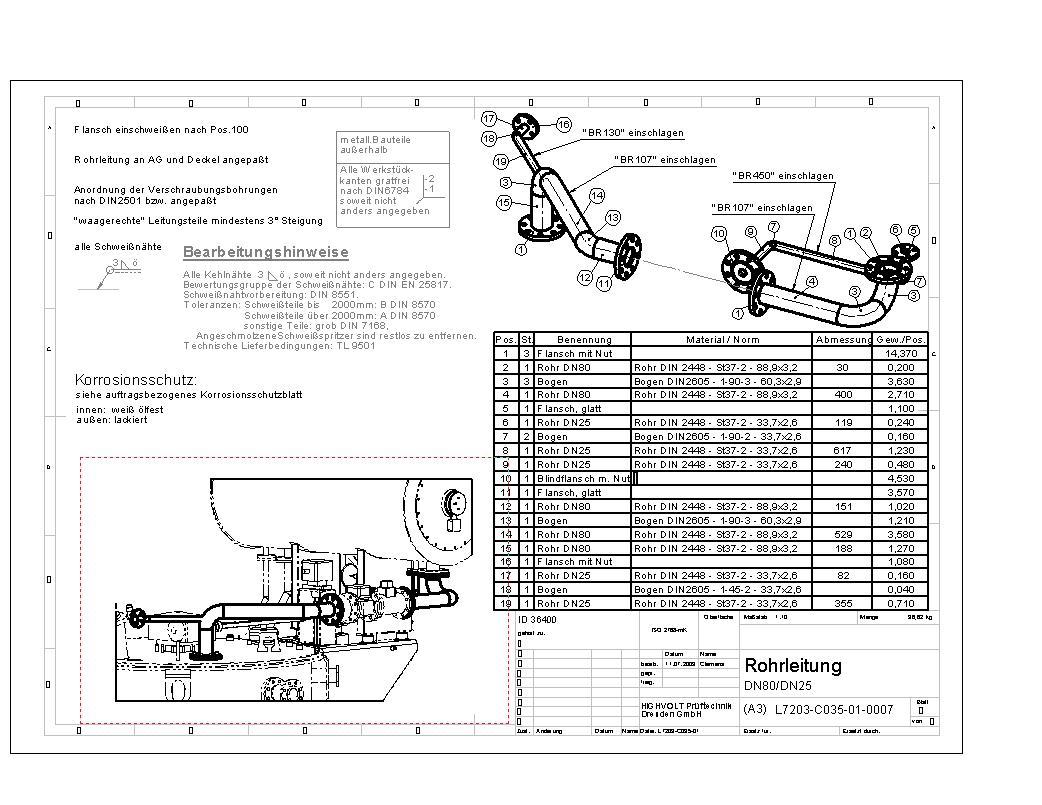

bei mir nicht ... siehe Anhang!
Ist doch nur 'ne Frage der Herangehensweise - hab ich noch 'ne Ansicht mit der betreffenden BG allein, ist's doch kein Problem.
Die Ansicht mit den angrenzenden Komponenten ist doch nur 'ne Hilfsansicht zur Erläuterung und Verdeutlichung.

------------------
mfg uc

[Diese Nachricht wurde von u.clemens am 26. Jun. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Rapti,

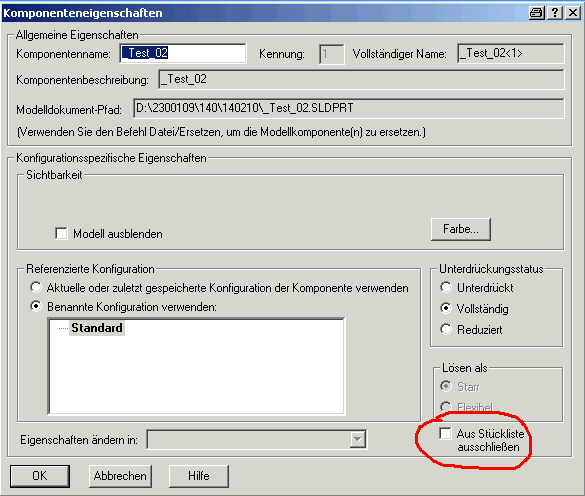

schau dir doch mal das Bild an. Müßte das sein, was Du/Ihr sucht.

Gruß
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Jan:
schau dir doch mal das Bild an. Müßte das sein, was Du/Ihr sucht.

---

Hallo Jan,

Ist das dann eine Eigenschaft des Bauteiles ? Oder ist das nur auf die momentane Baugruppe bezogen. Ansonsten würden diese Teile mit diesem Status ja nirgens in der Stückliste auftauchen.

Gruss
Rapti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Rapti,

es ist eine Eigenschaft der BG.
Wenn Du es mal brauchst und mal nicht, dann ist wieder eine Konfiguration fällig.

Gruß
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild1.jpg Bild2.jpg

Hallo Jan,
ich habe bei SW2004 mit SP4 diese Art der Unterdrückung einer Komponente mit in einer Exel-basierten Stückliste angewendet. Leider erscheint die Komponente trotzdem in der Stückliste. Hast Du vielleicht einen Rat?
Gruß, Xantes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Xantes,

der seit der SWX 2004 neue Haken aus Stückliste ausschließen funktioniert leider nur in den neuen eigenen SolidWorks Stücklisten.
In den Excel Stücklisten hat er keine funktion. Leider !!

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo mk110,

dank für Deinen Hinweis. Ich werde dann wohl umsteigen auf SW-eigene Stücklisten, hoffentlich bleibt ich nicht zu oft hängen an dieser neune Hürde...
Gruß und eine gute Zeit, Xantes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stueckliste1.pdf Stueckliste2.pdf Stueckliste3.pdf

Hallo Xantes,

dies funktioniert mit der Excel-Stückliste auch. Bitte schau Dir die PDF-Dateien an. Falls Du noch weitere Fragen hast dazu, kann ich Dir gerne weiterhelfen. Ansonsten schöne Grüße.

Robert Hess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da war ich wohl zu langsam ;-)

Es geht auch mit Excel !

Gruß
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert und Jan,

prima,prima...ganz wichtiges Detail für mich. Funktioniert!
Das Ausblenden einzelner Teile brauche ich nämlich bei Zylindern und ähnliches. Bisher habe ich einen Zylinder als Baugruppe eingefügt und für die Bewegung mußte ich ihn flexibel schalten und wenn ich mehrere gleiche Zylinder in der Baugruppe hatte mußte ich diese "gleichen" unter verschiedenen Namen einfügen, da flexibel nur einmal vom selben Teil erlaubt ist. Mit Euerem Hinweis kann ich nun Zylinderrohr und Stange als Einzelteile einfügen, hänge an das Rohr z.B. alle Bestelleigenschaften für die Stückliste und blende die Stange einfach aus, aber die Bewegungen sind jetzt ungehindert auch bei mehrern gleichen Zylindern möglich.
Dank Euch nochmals, gutes Wochenende,
Gruß, Xantes
