Thema: Ausformungsproblem (522 mal gelesen)
|
Thomas Rolf
Mitglied
Dipl.-Ing. / CAD-Admin
   Beiträge: 189
Registriert: 02.07.2001 SWX 2015 SP4.0
|
erstellt am: 20. Jun. 2003 11:30  <-- editieren / zitieren -->   Unities abgeben:

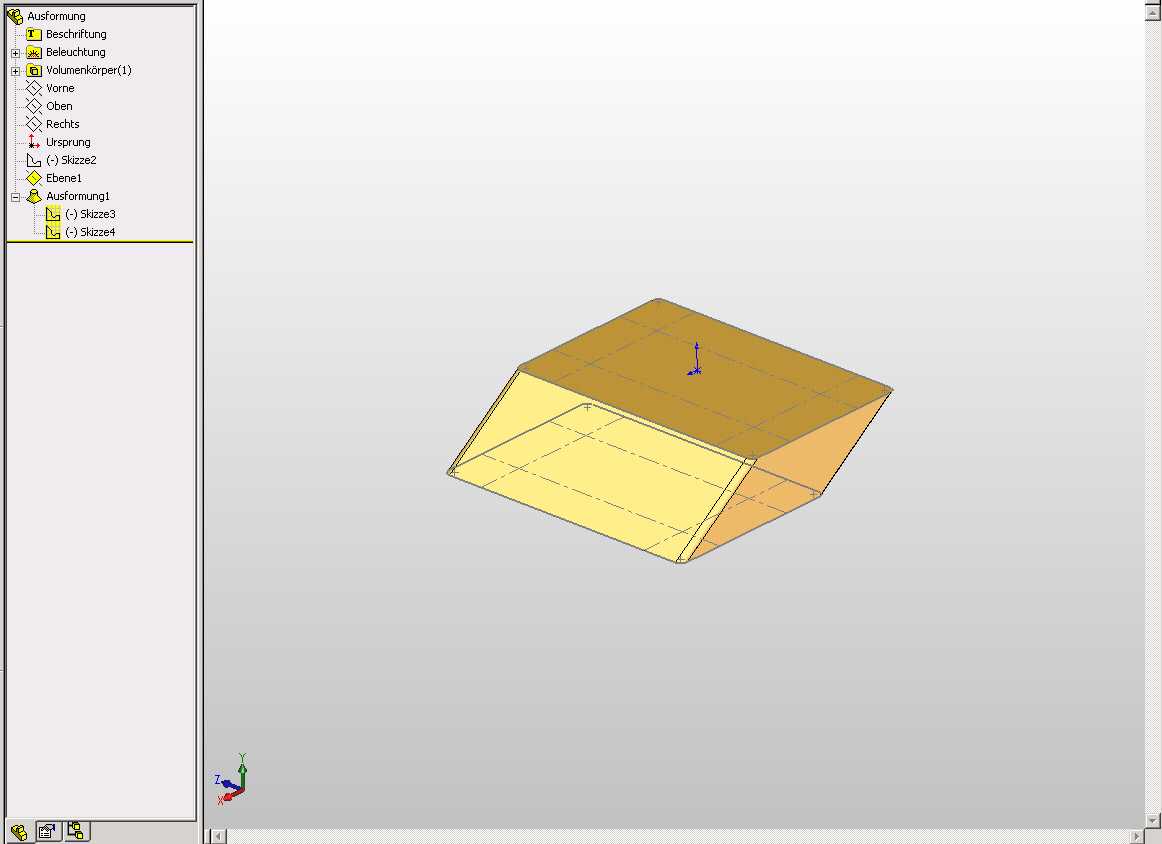

Hallo z'sammen; Vielleicht kann mir jemand bei einem kleinen Ausformungsproblem helfen. Immer, wenn ich in nebenstehendem Teil eine Ausformung erstelle, bekomme ich nicht alle vier Ecken vernünftig abgerundet. Mit SW2001+ funtionierte es eigentlich problemlos. Jetzt mit 2003 bekomme ich nur "unlogische" Ausformungen oder Fehlermeldungen
(z.B. beim Einbringen von Leitlinien).
Hat sich hier soviel geändert oder
ist mein ohnehin niedriger IQ noch weiter abgesackt?? Danke im voraus
Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hans Meiser
Mitglied
CAD/PLM-Supporter / CSWP
Beiträge: 84
Registriert: 09.05.2003 SolidWorks 2009 SP5.1 (produktiv)
Aigle 5.1 (PLM)
proAlpha (ERP)
WinXP x64 Prof. SP.2.0
HP XW 4400 8GB RAM
FX 3500 Treiber 6.14.10.9136
|
erstellt am: 20. Jun. 2003 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas Rolf
|
Thomas Rolf
Mitglied
Dipl.-Ing. / CAD-Admin
Beiträge: 189
Registriert: 02.07.2001 SWX 2015 SP4.0
|
erstellt am: 20. Jun. 2003 11:58 <-- editieren / zitieren --> Unities abgeben:
Hallo hans; Der Hans, der kanns. Aber wie?? Ich klicke schon den ganzen Morgen auf den Skizzen rum und krieg's nicht hin. Verzweiflung macht sich breit.

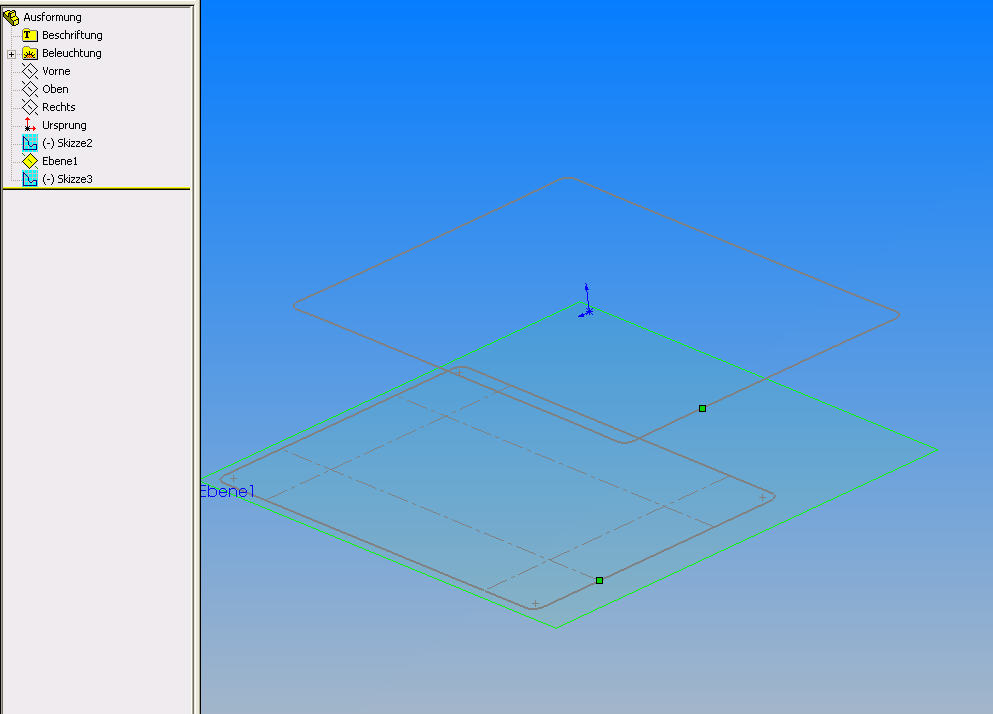

Ich weiß zwar, daß man auf beiden Skizzen die gleichen Punkte anklicken soll, aber kriege trotzdem immer andere Ergebnisse.
Verrate mir doch mal, welche Punkte Du angeklickt hast???? Danke
Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hans Meiser
Mitglied
CAD/PLM-Supporter / CSWP
Beiträge: 84
Registriert: 09.05.2003 SolidWorks 2009 SP5.1 (produktiv)
Aigle 5.1 (PLM)
proAlpha (ERP)
WinXP x64 Prof. SP.2.0
HP XW 4400 8GB RAM
FX 3500 Treiber 6.14.10.9136
|
erstellt am: 20. Jun. 2003 12:13 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas Rolf
|
Thomas Rolf
Mitglied
Dipl.-Ing. / CAD-Admin
Beiträge: 189
Registriert: 02.07.2001 SWX 2015 SP4.0
|
erstellt am: 20. Jun. 2003 12:21 <-- editieren / zitieren --> Unities abgeben:
Funktioniert !!!!! Ich frage mich jetzt nur, warum??? Scheinbar geht es nur bei gerade diesen beiden Punkten. Wenn man zwei andere gleiche Skizzenpunkte wählt, geht irgendetwas schief. Danke Hans CU
Thomas
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hoshi
Mitglied
Supportingenieur
Beiträge: 283
Registriert: 15.03.2002 Dell Dimension 8300
3,02 Ghz P4
2 Gig RAM
PNY Quadro FX 1000
WIN XP PRO SP2
|
erstellt am: 20. Jun. 2003 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas Rolf
Hallo Thomas ! Ich habs nachvollzogen und bestätige Deine Beobachtungen.

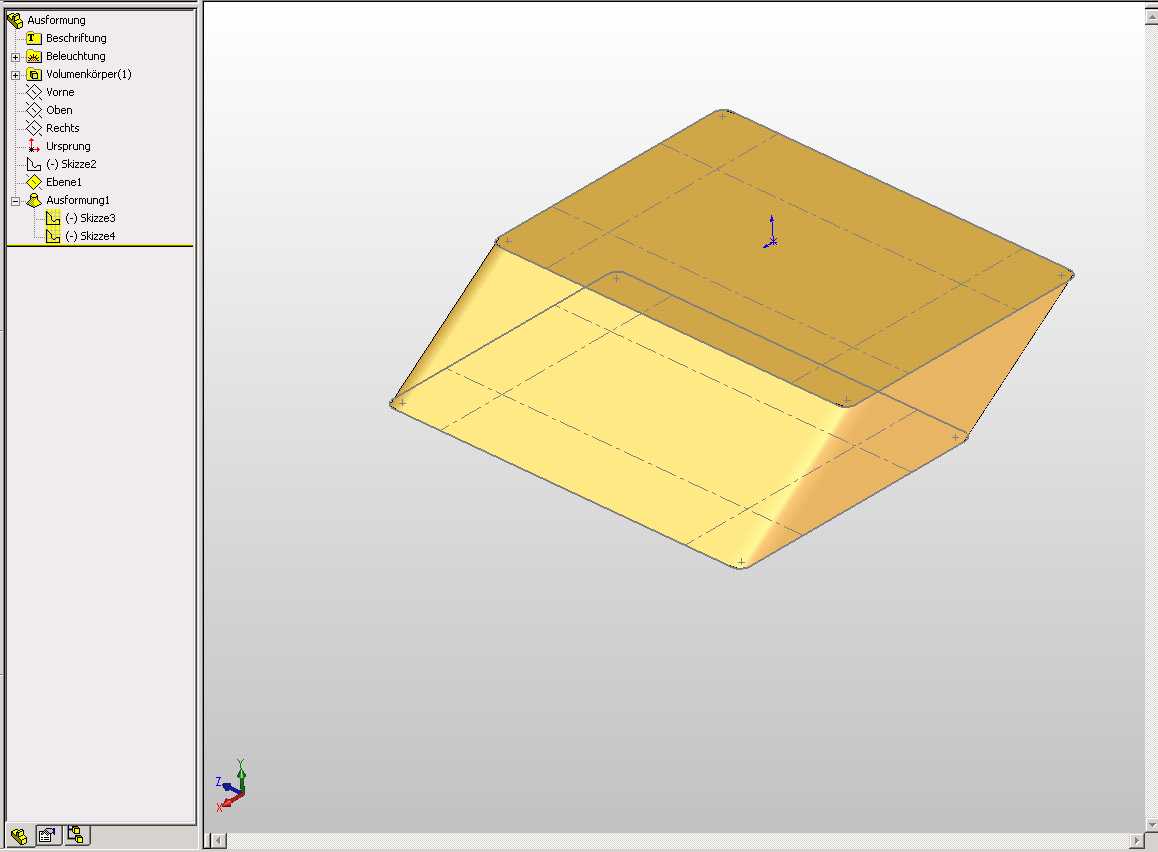

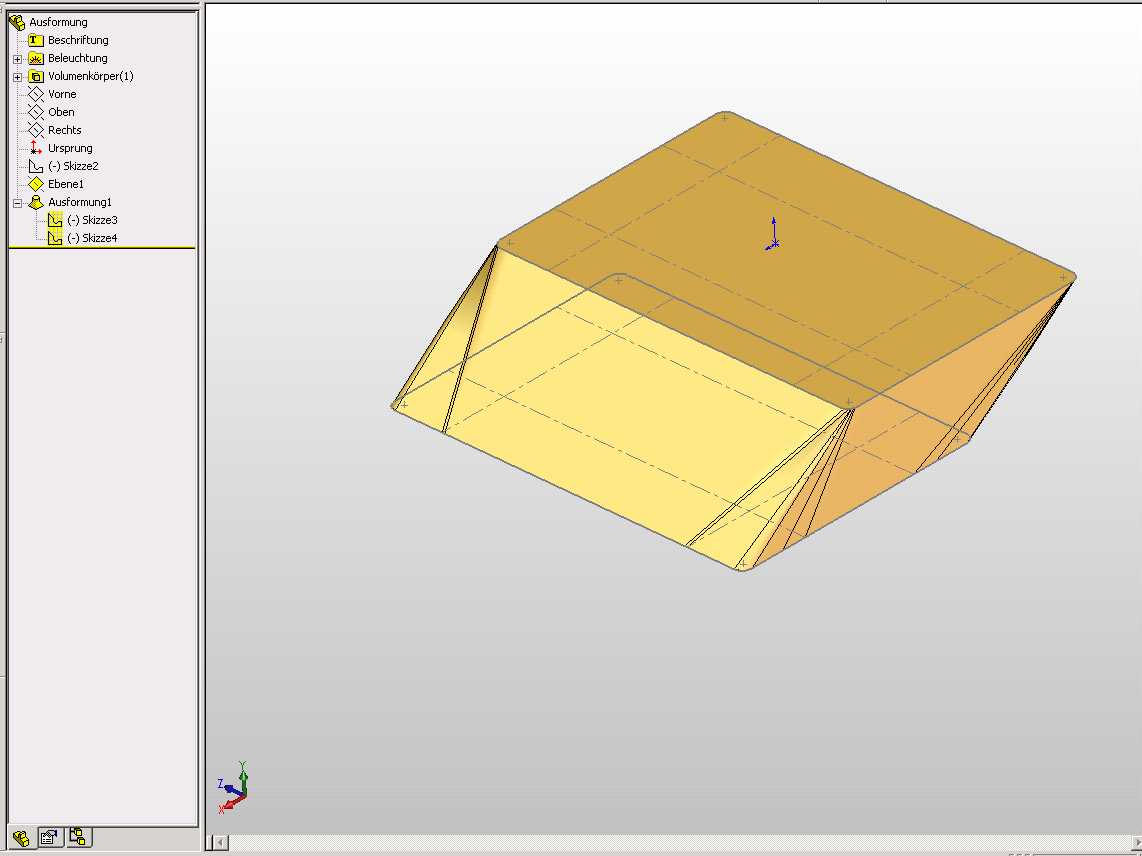

Warscheinlich liegts daran, das die eine Skizze aus Splines besteht und die andere aus Regelelementen. Wenn ich Skizze3 (die mit den Konstruktionslinien) kopiere und als zweites Profil verwende, bekomme ich immer ein einwandfreies Resultat, egal wo ich die beiden Profile auswähle (natürlich sollten die Punkte schon so ungefähr an der selben Stelle der Profile liegen). Sobald ich aber eine Profilgeometrie in ein Spline umwandel, siehts ganz schön seltsam aus.Wir dann das zweite Profil auch noch in einen Spline umgewandelt, ist alles wieder in Butter.... ------------------
Gruß Hoshi  [Diese Nachricht wurde von Hoshi am 20. Juni 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
