Thema: Flächenmodell zum Volumenmodell (9786 mal gelesen)
|
Peter Ahlmer
Mitglied
Dipl. Ing. Maschinenbau
   Beiträge: 15
Registriert: 07.01.2002
|
erstellt am: 28. Apr. 2003 15:12  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe ein kompliziertes Flächenmodell, welches als Volumenmodell benötigt wird. Die Anzahl der Flächen ist sehr groß. Ich komme deshalb mit den Hinweisen in den vorhandenen Hilfen und Beiträgen nicht weiter. Kennt jemand eine Möglcihkeit zum einfachen Umsetzen, ggf. mit einer speziellen Software? Danke im Voraus!
------------------
Gruß,
Peter Ahlmer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mike
Mitglied
Konstrukteur
Beiträge: 544
Registriert: 23.06.2000 SolidWorks Professional 2012 SP5, 64bit;
Xenon 2,66MHz;
NVidia Quadro FX 1500;
6GB RAM; Windows 7
|
erstellt am: 28. Apr. 2003 16:06 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo Peter, Normalerweise geht das mit dem Feature "Oberflächen Zusammenfügen" (die Flächen müssen alle Lückenlos mit einander verbunden sein - ggf. Lücken mit den Flächenfunktionen schließen) - dann Einfügen - Aufsatz - Wanddicke auftragen ...) ------------------
Gruß
Mike Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hoshi
Mitglied
Supportingenieur
Beiträge: 283
Registriert: 15.03.2002 Dell Dimension 8300
3,02 Ghz P4
2 Gig RAM
PNY Quadro FX 1000
WIN XP PRO SP2
|
erstellt am: 28. Apr. 2003 17:57 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo Peter ! Ist das ein importiertes Modell ? Falls ja versuchs mal mit Iges-Export und anschließendem Import. Das Diagnosewerkzeug zeigt Dir anschließend die fehlerhaften Flächen und Lücken an. Zur Not musst Du diese von Hand flicken.
Wenn Du bei der Aktion "Oberflächen zusammenfügen" eine Fehlermeldung kriegst, in etwa "die Flächen konnten nicht zusammengefügt werden", dann hat Dein Modell noch irgendwo eine Lücke die SWX nicht automatisch schließen kann.
Wenn das Bauteil ein mit SWX erstellt wurde schau Dir mal FaceWorks an - vielleicht lässt sich damit was machen. ------------------
Gruß Hoshi  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Peter Ahlmer
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 15
Registriert: 07.01.2002
|
erstellt am: 29. Apr. 2003 09:49 <-- editieren / zitieren --> Unities abgeben:

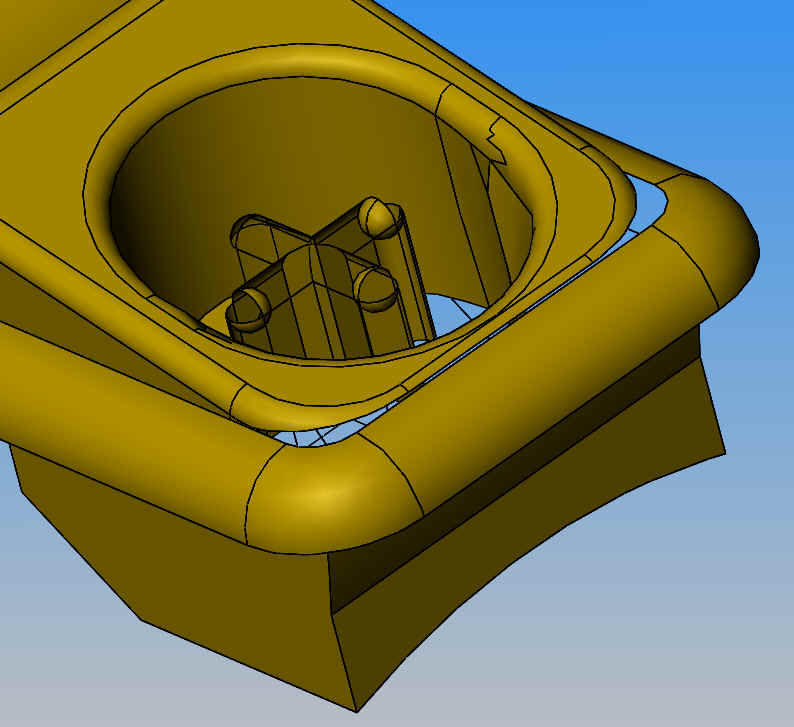

Hallo, das Modell hat 225 Flächen, die beim Zusammenfügen nach 2,5 Stunden SW zum Absturz brachten... :-((
Das Modell kommt von einem nicht bekannten CAD System.
Leider sind die Flächen nicht eindeutig geschlossen, so dass der Weg über den IGES Export nur noch Fragmente übrig lässt. Ein Werkzeug, welches die Konvertierung übernimmt, wäre ideal gewesen. So bleibt dann wohl nur die Neuerstellung eines eigenen Volumenmodells.
------------------
Gruß,
Peter Ahlmer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Josef B
Mitglied
Elektronikingenieur (Konstruktion und Leiterplattendesign)
Beiträge: 209
Registriert: 02.11.2001 Maxdata Core2Quad, 2.67GHz, 4GB RAM, WXPpro SP2
PNY Quadro FX1700, Eizo FlexScan S2431W, Cadman
SWX+PWX2010 SP2.0
PADS Logic+PCB 9.0.2
|
erstellt am: 29. Apr. 2003 10:34 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
Josef B
Mitglied
Elektronikingenieur (Konstruktion und Leiterplattendesign)
Beiträge: 209
Registriert: 02.11.2001
|
erstellt am: 29. Apr. 2003 11:02 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo Peter, noch als Ergänzung zu oben:
Das Teil ist ca. 125x75x10mm groß, hat 574 Oberflächen (auch Freiformflächen) und die ganze Prozedur dauert ca. 2 Minuten.
Die ganzen Versuche dauerten allerdings fast einen ganzen Tag.
------------------
Grüße Josef B Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stahly
Mitglied
CAX-Koordinator
Beiträge: 1016
Registriert: 29.07.2002 ...
|
erstellt am: 29. Apr. 2003 11:50 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
hi peter! stellst du das modell zur verfügung, damit wir ein bisschen rumprobieren können? (wahrscheinlich nicht, aber fragen kostet nix  ). ich kenne die probleme mit dem importieren. manchmal klappts hervorragend, manchmal überhaupt nicht, obwohl es vom gleichen fremdsystem mit den gleichen einstellungen kommt. bis dahin und weiter viel glück... stahly Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arr
Mitglied
Beiträge: 128
Registriert: 11.09.2002 SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked
|
erstellt am: 29. Apr. 2003 12:21 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
Koch
Mitglied
Konstrukteur
Beiträge: 277
Registriert: 23.08.2000
|
erstellt am: 29. Apr. 2003 12:47 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
gismo
Mitglied
SWX Support
Beiträge: 1047
Registriert: 05.03.2001 HP Z Book17 G5;
32GB Ram;
Quadro P4200
WIN10 Pro;
Alle SWX ;)
|
erstellt am: 29. Apr. 2003 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
Peter Ahlmer
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 15
Registriert: 07.01.2002
|
erstellt am: 29. Apr. 2003 12:57 <-- editieren / zitieren --> Unities abgeben:
|
arr
Mitglied
Beiträge: 128
Registriert: 11.09.2002 SWX 2003 Sp3.1
Windoof 2000
2.4 GHZ, 2 GB RAM
Quadro4 900 XGL_____________
someteimes you get answers,
on questions you never asked
|
erstellt am: 29. Apr. 2003 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
stahly
Mitglied
CAX-Koordinator
Beiträge: 1016
Registriert: 29.07.2002
|
erstellt am: 29. Apr. 2003 13:26 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Zitat:
Original erstellt von Peter Ahlmer:
Hallo,
gerne stelle ich das Modell kurz zur Verfügung.
Würde mich riesig freuen, wenn es doch einen Weg gibt.
hi!
die original-export-datei (iges oder so) wäre nicht schlecht! bis dahin... stahly
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Koch
Mitglied
Konstrukteur
Beiträge: 277
Registriert: 23.08.2000
|
erstellt am: 29. Apr. 2003 13:32 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
stahly
Mitglied
CAX-Koordinator
Beiträge: 1016
Registriert: 29.07.2002 ...
|
erstellt am: 29. Apr. 2003 13:36 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Zitat:
Original erstellt von arr:
hi tobi, gismo,ich hätte es noch in farbe
hallo! habe das modell noch durch die (automatische) featureerkennung geschickt. viel hats nicht gebracht. bis dahin... stahly Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 29. Apr. 2003 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
gismo
Mitglied
SWX Support
Beiträge: 1047
Registriert: 05.03.2001
|
erstellt am: 29. Apr. 2003 14:22 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
Matthias
Mitglied
Programmierer
Beiträge: 43
Registriert: 06.07.2000 Dell Precision M4300, Intel Core2 Duo, 2.4Ghz, 4GB RAM, Nvidia Quadro FX 360M, SWX2010 SP5.0, Visual Studio 2010 Pro
|
erstellt am: 29. Apr. 2003 14:30 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo Peter, anbei findest Du Dein Flächemodell als Volumenmodell. Auf der einen Seite musst du etwas aufpassen, da habe ich eine Oberfläche etwas verändert (in Gold dargestellt). Gruss ------------------
Matthias  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 29. Apr. 2003 14:31 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
stahly
Mitglied
CAX-Koordinator
Beiträge: 1016
Registriert: 29.07.2002
|
erstellt am: 29. Apr. 2003 14:44 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Zitat:
Original erstellt von Koch:
Sorry,leider war es die falsche Datei. Aber ich denke für Euch gibt dieses IGES File auch kein Problem.
hi! habe dir gerade eine mail geschickt. das modell war zu groß um es hier im forum anzuhängen. bis dahin... stahly [Diese Nachricht wurde von stahly am 29. April 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 29. Apr. 2003 15:37 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hoi Peter beiliegend findest du das Volumenmodell, welches aus deinem Flächenmodell entstanden ist. Das Problem waren Flächen, die z.T. doppelt vorhanden waren, und andere Flächen überragten den eigentlichen Körper. Ich habe mit verschiedenen Schnittstellen experimentiert, und mit der Diagnose gearbeitet. Den genauen Vorgang kann ich dir leider auch nicht mehr genau aufzeichnen. Ich hoffe du kannst das Modell gebrauchen. Gruss
Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Koch
Mitglied
Konstrukteur
Beiträge: 277
Registriert: 23.08.2000
|
erstellt am: 29. Apr. 2003 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
Peter Ahlmer
Mitglied
Dipl. Ing. Maschinenbau
Beiträge: 15
Registriert: 07.01.2002
|
erstellt am: 29. Apr. 2003 18:15 <-- editieren / zitieren --> Unities abgeben:
|
Franz Hiemstra
Mitglied
Diplom-Ingenieur
Beiträge: 527
Registriert: 09.03.2001 SWX 96, ..., SWX 2019-64bit (prod)
SWX Plastics
VisiCad 18 (prod)
Win 10 - 64 bit
HP Zbook, HP-Z$
Nividia-GraKa
|
erstellt am: 29. Apr. 2003 18:56 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo zusammen, leider bin ich erst jetzt dazu gekommen, die Dateien einzulesen und dann flächenmäßig zu analysieren. Es ist genauso, wie Markus sagt: FLächen mit Lücken, doppelte Flächen, ineinanderragende Flächen, usw. Sprich: im liefernden System wurde mit der heißen Nadel gestrickt (z.B. Catia V4.2, wie dem Datensatz zu entnehmen war). Hier sollte die Datenquelle sauberer Arbeiten, oder den Mehraufwand vergüten. Gruß Franz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stahly
Mitglied
CAX-Koordinator
Beiträge: 1016
Registriert: 29.07.2002
|
erstellt am: 29. Apr. 2003 19:03 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Zitat:
Original erstellt von Koch:
Hallo Stahly,VIELEN DANK!!! Sensationell, wie hast Du das geschafft???
hi! ich bin den umweg über MDT 5 gegangen. in MDT5 igesin; dann igesout; danach dann den igesfile in SWX 2003 SP3 eingelesen; ein bisschen korrigiert und siehe da: es hat geklappt!  autodesk ist doch zu etwas zu gebrauchen !!! bis dahin... stahly Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hoshi
Mitglied
Supportingenieur
Beiträge: 283
Registriert: 15.03.2002 Dell Dimension 8300
3,02 Ghz P4
2 Gig RAM
PNY Quadro FX 1000
WIN XP PRO SP2
|
erstellt am: 01. Mai. 2003 02:00 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
|
CADMike
Mitglied
Konstrukteur
Beiträge: 118
Registriert: 16.01.2003 Konstruktion*Animation*Dokumentation*3D-Druck
- SolidWorks
- 3DVIA Composer
- Cinema4D
- 3D-Druck Service [RapidPrototyping]
|
erstellt am: 01. Mai. 2003 09:22 <-- editieren / zitieren --> Unities abgeben: Nur für Peter Ahlmer
Hallo Hoshi, ich bin zwar nicht der Franz, aber Du kannst in der Regel die meisten
Export Files (IGES, VDAFS usw.) mit einem ganz gewöhnlichen Editor
öffnen z.B. Wordpad.
In den ersten Zeilen steht dann immer der Verweis aus welchem CAD-System das Export-File erstellt wurde. Grüße aus Kölle CADMike Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
