Thema: 3 teilige Teleskopführung verschiebbar (9519 mal gelesen)
|
stofl100 Mitglied
Beiträge: 12 Registriert: 16.02.2003
|
erstellt am: 26. Apr. 2003 13:44 <-- editieren / zitieren --> Unities abgeben:
Hallo Ich möchte eine 3 teilige Teleskopführung so zeichnen, dass wenn ich den den kleinsten Teleskoparm verschiebe ( das Teleskop ausfahre ) sich der mittlere Teil um den gleichen Betrag ausfährt. Wichtig für mich ist, das alles flexibel bleibt, sodass ich mit Komponente verschieben alles bewegen kann Ich bin leider relativ neu auf dem Schiff SolidWorks, deshalb bitte ich euch um eine leicht verständliche Eklärung Angehänt habe ich eine vereinfacht Version meiner Teleskopführung Die Lösung sollte für SWX 2001+ sein [Diese Nachricht wurde von stofl100 am 26. April 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Florian Halbinger Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 71 Registriert: 12.03.2003 SolidWorks Premium 2022
|
erstellt am: 26. Apr. 2003 15:26 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100

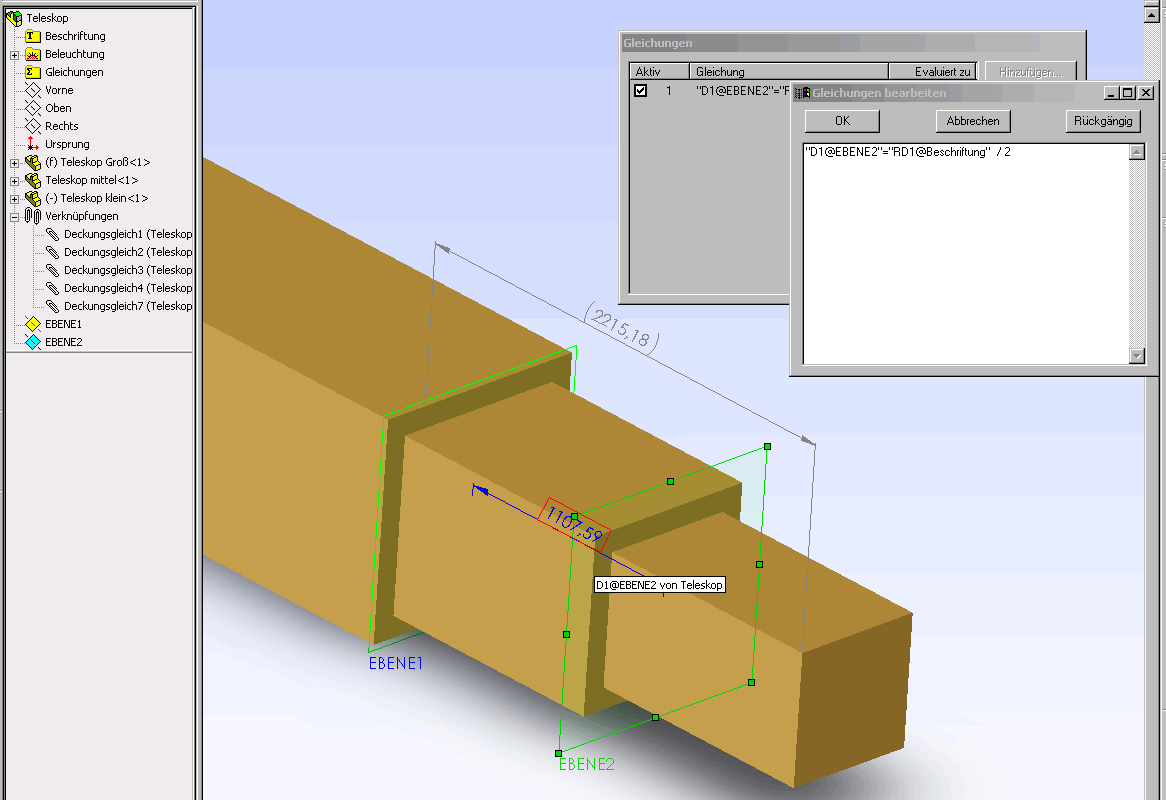

Hallo! anmerkung: mit "um den gleichen betrag" meinst du vermutlich um die hälfte, oder? sonst kannst du die beiden ja direkt verknüfen. Leider bin ich auch neu und hab nur 2003, aber ich versuch es so gut wie möglich zu erklären. man erzeugt in der baugruppe eine ebene mit (beliebigem ausser null) abstand zur oberseite des großen teleskoprohres (hier "EBENE2", siehe GIF). dann verknüpft man diese ebene mit dem oberseite des mittleren rohres. nachdem man ein maß zwischen den oberseiten des großen und des kleinen rohres erzeugt hat, legt man eine gleichung an (siehe GIF). so, schon fertig! jetzt kann man über "ziehen" das kleine rohr bewegen und das mittlere rohr paßt seinen abstand automatisch auf die hälfte an. einen haken hat die sache jedoch. die anpassung erfolgt erst nach einer erfolgreichen regenerierung (modellneuafbau). vielleicht reich dir das für deinen anwendungsfall aus. die einzige chance die sache wirklich in "echtzeit" zu bewegen, hast du nur, wenn du irgendwie eine art getriebe zwischen den teilen aufbaust. Dann könntest du über "physikalische dynamik" evtl. zum gewünschten ergebnis kommen. das ist meiner meinung aber nur mit großem aufwand möglich. viel erfolg, florian ------------------ Gruß, Florian
cadforum@halbinger.com [Diese Nachricht wurde von Florian Halbinger am 26. April 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
s.giehl Mitglied Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698 Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 26. Apr. 2003 15:33 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
|
Richard Eppler Mitglied Dipl.-Ing.(FH)
Beiträge: 419 Registriert: 24.04.2001
|
erstellt am: 26. Apr. 2003 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
Hallo stofl 100, herzlich willkommen im SWX-Forum, Du könntest z.B. Deine Stirnflächen mit "Symmetrisch" verknüpfen, wobei immer die Symmetrieebene als Erstes eingegeben werden muss. Dann läuft beim Verschieben des inneren Rohres das mittlere Rohr mittig mit. Ha, Stefan Giehl war wieder schneller. ------------------ Gruss Richard [Diese Nachricht wurde von Richard Eppler am 26. April 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
s.giehl Mitglied Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698 Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 26. Apr. 2003 15:44 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
|
stofl100 Mitglied
Beiträge: 12 Registriert: 16.02.2003
|
erstellt am: 26. Apr. 2003 15:49 <-- editieren / zitieren --> Unities abgeben:
Danke für eure Hilfe, aber leider sind bei meinem Teleskop die ausschübe nich symetrisch wie bei dem vereinfachten ( sorry mein fehler). Habe aber durch eure Hilfe die Lösung gefunden. Habe eine ebene in die Mitte gesetzt und eine symetrische verknüpfung gesetzt gäbe es da noch eine bessere Lösung? weil beim ersten Versuch verabschiedete sich SWX bei mir. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Florian Halbinger Mitglied Dipl.-Ing. Maschinenbau
Beiträge: 71 Registriert: 12.03.2003 SolidWorks Premium 2022
|
erstellt am: 26. Apr. 2003 15:58 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
Da mit der symetrischen verknüpfung ist ja spitze! ih bin jetzt seit ca. 6 wochen mit SWX unterwegs und immer wieder aufs neue positiv überascht! ich komme von pro/e und da hätte ich es eben so gemacht, wie ich es vorher beschrieben hab. total kompliziert eben! schönes WE, flo ------------------ Gruß, Florian cadforum@halbinger.com Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
warum31 Mitglied Konstruktion
Beiträge: 261 Registriert: 12.01.2002 SW`19 SP5.0;Solidworks PDM 2019
|
erstellt am: 22. Nov. 2007 10:50 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
Hallo, ...es soll ja keiner behaupten, ich hätte nicht vorher gesucht. Ich möchte das vorderste Teil ziehen, so dass nacheinander alle Teleskoprohre mit gezogen werden. Hat einer eine Idee? Geht das vielleicht mit den üblichen Verknüpfungen, oder muss man Tricks anwenden. Vielen Dank im Voraus, für eure hilreiche Unterstützung. ------------------ MFG MM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur
Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 22. Nov. 2007 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
Hallo MM (??), mit mehrfachen symmetrischen Verknüpfungen lässt sich das vordere Teil nicht bewegen, wenn man es "greift". Aber es funktioniert trotzdem mit SWX -Bordmitteln, siehe Beispiel. Einfach die Dummies und Verknüpfungspunkte (Skizzenpunkte) ausblenden (nicht unterdrücken!). ------------------ Gruß, Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
warum31 Mitglied Konstruktion
Beiträge: 261 Registriert: 12.01.2002 SW`19 SP5.0;Solidworks PDM 2019
|
erstellt am: 23. Nov. 2007 09:07 <-- editieren / zitieren --> Unities abgeben: Nur für stofl100
|
