Ich hätte noch eine Frage zu SW2002 SP3

Ist es möglich ein Außengewinde zu erstellen (zum Beispiel auf einer Stange) ?? Wenn ja , wie ?
Ich konnte bisher in den wenigen Wochen wo ich nun SW2002 benutze nur das Innengewinde entdecken.

mfG
Franz Beck

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

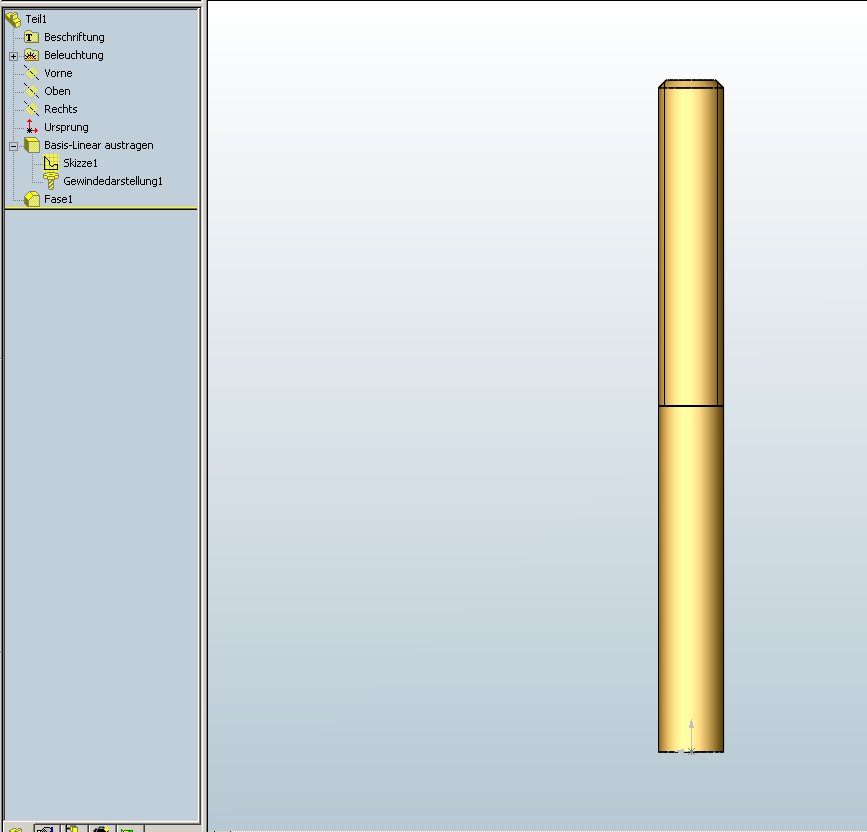

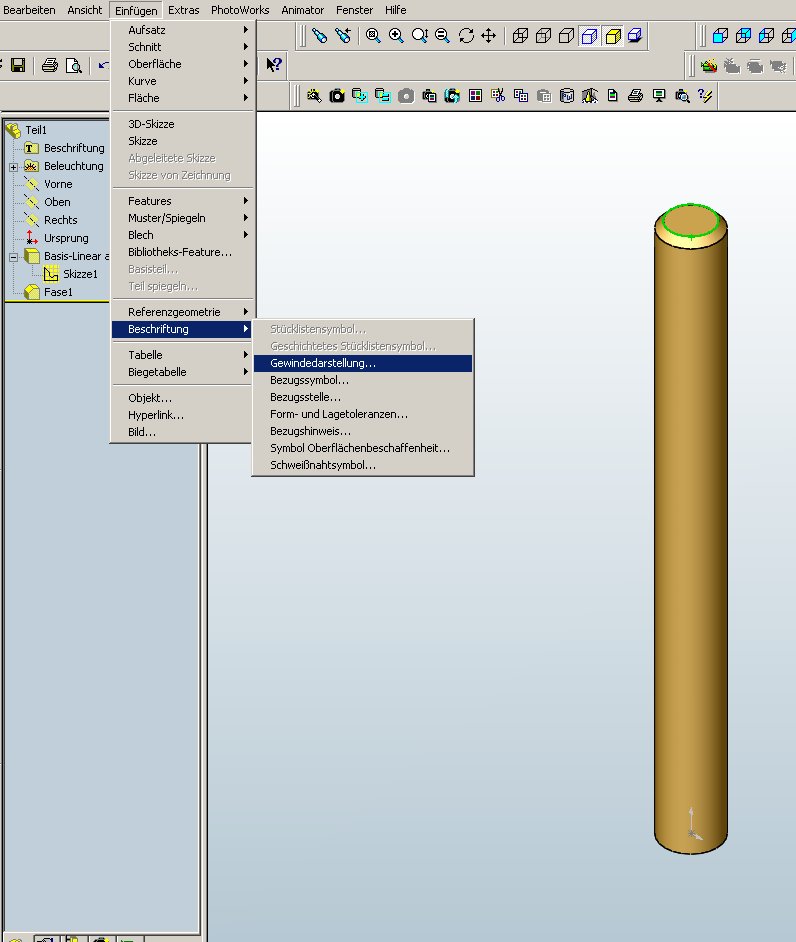

Aussengewinde1.jpg Aussengewinde2.jpg Aussengewinde3.jpg

Hallo nochmal !

Auch das ist ganz einfach:

Einfach die Kante Auswählen, die das Gewinde begrenzt und Einfügen / Beschriftung / Gewindedarstellung anklicken. Dann stellst Du die Länge und den Kerndurchmesser des Gewindes ein, evtl. noch eine Gewindebezeichnung und fertig.

------------------
Gruß

Hoshi

[Diese Nachricht wurde von Hoshi am 24. Oktober 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Franz,

herzlich willkommen im Forum.

Die Gewindedarstellung, die verwendet wird, um eine "DIN-gerechte" Darstellung in der Zeichnung zu erhalten, kannst Du an Bohrungen und an Bolzen einfügen. Ihre Parameter werden in der Zeichnungsableitung dann für die Erzeugung der dünnen Linien des Gewindes verwendet.
Bei einer Bohrung mußt Du also den Nenndurchmesser und bei einem Bolzen den Kerndurchmesser des Gewindes in der Gewindedarstellung angeben.

Arbeitest Du wirklich mit SolidWorks 2002 ????

Gruß
Sycorax

Da war der Hoshi wohl ein wenig schneller als ich......

[Diese Nachricht wurde von Sycorax am 24. Oktober 2002 editiert.]

---

LOEL SWX 2002

Also für außengewinde empfehle ich einfach ne Normteile Bibliothek, wie z. B. Powerparts...ist for free und man kann bei vielen Anbietern 3 D Modelle in SolidWorks importieren.

Ich hoffe ihr macht am WE auch nur CAD

hellbouncer

------------------
~#~#=bounce in hell=#~#~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallihallo !

@hellbouncer: Was machst Du, wenn Du ein Aussengewinde auf einem eigenen Teil brauchst  ?

------------------
Gruß

Hoshi

[Diese Nachricht wurde von Hoshi am 25. Oktober 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ hoshi

I bounce in hell....  LOL

Naja dann erstell ich halt eins.....so wies hier beschrieben ist...ist doch klaar

------------------
~#~#=bounce in hell=#~#~

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hai hellbouncer,

kannst mir sagen wie ich an die Bibliothek ran komme. DANKE! ;o)

Cron ak

Zitat:

---

Original erstellt von hellbouncer:
LOEL SWX 2002

Also für außengewinde empfehle ich einfach ne Normteile Bibliothek, wie z. B. Powerparts...ist for free und man kann bei vielen Anbietern 3 D Modelle in SolidWorks importieren.

Ich hoffe ihr macht am WE auch nur CAD

hellbouncer

---

------------------
Tschüss ;o)
Cron@k

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cron ak:
Hai hellbouncer,

kannst mir sagen wie ich an die Bibliothek ran komme. DANKE! ;o)

Cron ak

---

www.web2cad.de eine CD (bzw. sinds 5 oder 6 CD's) bestellen und fetich. Das Zeug kostet nix, man regiestriert sich lediglich und bekommt jeden Monat oder so eine Mail

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Hoshi,

wie hast Du in Deinem Bild Aussengewinde3 das Aussengewinde sichtbar gemacht(Schwarze Linien).

Bis dann
Hony

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HI Hony,
wenn Du im 3D Modell die Beschriftung anzeigen lässt, wird die Gewindedarstellung in der Seitenansicht komplett dargestellt. Sobald Du das Modell ein klein wenig drehst, siehst Du wieder nur den Kreis!!

------------------
Viele Grüße aus dem Schwarzwald
gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gismo,

habe die Beschriftung im 3D Modell anzeigen lassen, bekomme aber in keiner Ansicht die Gewindedarstellung zu sehen.
Kann es sein das es bei Hoshi funktioniert, weil er mit Photo-Works arbeitet? (siehe Aussengewinde1).

Bis dann
Hony

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Hony,

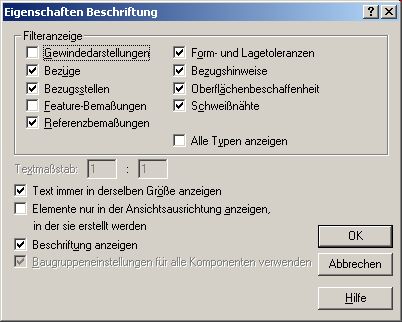

schau doch mal ob bei Dir das Häkchen 'Gewindarstellung' (Feature-Manager-Beschriftung->RMT->Details gesetzt ist (siehe Bild).

Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gewinde1.jpg Gewinde2.jpg Gewinde3.jpg

Hi Hony,
an PhotoWorks liegts sicher nicht. Ich hab leider bei mir keins installiert
Ich hab Dir mal ein paar Screenshots von mir angehängt.
1. Seitenansicht
2. leicht gekippt
3. von oben

------------------
Viele Grüße aus dem Schwarzwald
gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen

Wie geht Ihr denn mit Kollisionen um, wenn z.B. ein Außengewinde und eine Innengewinde ineinander ragen?? Typischer Fall von Mutter Schraube oder Welle und Mutter etc. Kollisionen verursachen Zeichnungsfehler und mit der Gewindedarstellung in SW2001+ (SW2002) SP3 sind uns auch schon Darstellungsfehler untergekommen.

Viele Grüße
Michael Homann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit Michael,
tja, das ist schon ein leidiges Thema,welches auch schon heftigst diskutiert wurde. In unserem Fall kann ich nur sagen, wir unternehmen (noch?) nichts gegen diese Interferenzen
Es gibt verschiedene Möglichkeiten damit umzugehen. Benutze doch mal die Suchen Funktion (Suchbegriff z.B. gewinde interferenz) dort findest Du Sicher genug Lösungsansätze. Ich vermeide in Größeren Konstruktionen teilweise die Verwendung von Schrauben. Aber wie gesagt (geschrieben) gibt es bei uns keine generelle Lösung.

------------------
Viele Grüße aus dem Schwarzwald
gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael,
wir haben uns angewöhnt Außengewinde grundsätzlich in zwei Konfigurationen abzulegen:

1. Konfig:  Nenndurchmesser
Wir modellieren den Nenndurchmesser mit Fasen und Gewindedarstellung für die Zeichnungsableitung.

2. Konfig:  Kerndurchmesser
Wie der Name schon sagt wird nur der Kerndurchmesser modelliert. Diese Konfig verwenden wir in den Konstruktionen.

Ist zwar etwas umständlich, wir haben jedoch eine einigermaßen zufriedenstellende Zeichnungsableitung und in den Baugruppen keine Interferenzen. Hat sich aus unserer Sicht in größeren Baugruppen als absolut notwendig herausgestellt, da man nur so vernünftig mit dem Werkzeug Kollisionsprüfung arbeiten kann.

Gruß Ingo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen

Danke für die Antworten. Ich kann nur jedem empfehlen keine Kollisionen in Baugruppen zu tolerieren. Da kann ich nur meinem Vorschreiber zustimmen. Außerdem verursachen Interferenzen länger Durchrechnungszeiten und die merkwürdigsten Zeichnungsprobleme. Wir bauen Schrauben ohne Gewinde ein. Das ist zwar nicht toll aber jeder kennt Schrauben :-)). Ich bin mla gespannt wie sich die Gewindedarstellung in 2003 verhält.

Frohes Schaffen
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

bekomme immer noch kein Gewinde dargestellt.

Wie bekommt man die Grafiken in den Text?
Hab mir hier schon ein abgebrochen.

Bis dann
Hony

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin Hony,

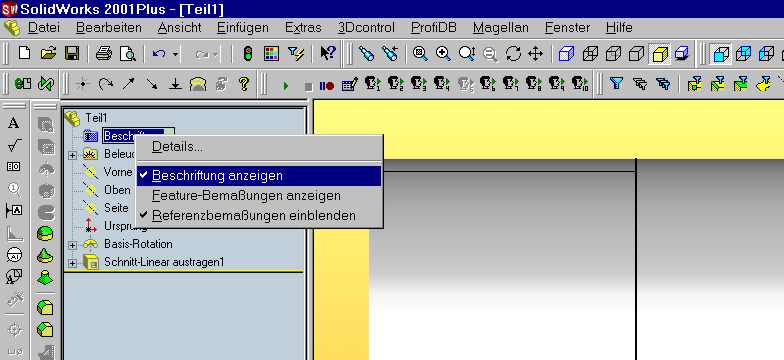

hast Du auch "Beschriftung Anzeigen" eingestellt?? Siehe Screenshot.
Was meinst Du mit Grafiken im Text?? Evtl. die Smilies?
Wenn Du einen Beitag erstellst, klicke links vom Textfeld einfach mal auf "Smilies Legende", dort ist es beschrieben.
Ich hoffe, das wars!!

------------------
Viele Grüße aus dem Schwarzwald
gismo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke gismo,

endlich sehe ich die Gewinde in den Baugruppen.
Trotz aller gesetzten Hacken fehlte dieser.

Gutes neues Jahr allen

------------------
WERA

---

Hallo gismo,

frag mich nicht warum, aber nachdem ich den Rechner heruntergefahren habe und das Teil neu aufgerufen habe, sehe auch ich die Gewindedarstellung.
Mit Bildern, meine ich die gif-Datein die man in dem Text durch anklicken anschauen kann.

Bis dann
Hony

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

anhang1.jpg anhang2.jpg

Hallo Hony,

Kurzanleitung im Bildern...
Beim Beitrag (anhang1) -> Dateien anhängen anklicken

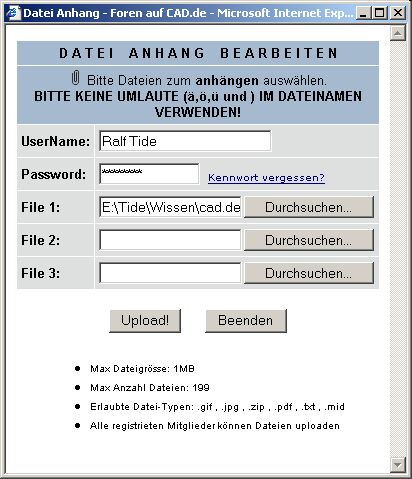

Im Fenster (anhang2) -> Dateien auswählen und upload drücken

War's das??

Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

also genauso als wenn ich eine Zip-Datei anhänge.
Ich dachte immer man könnte den "Bildschirmdruck" über die Zwischenablage direkt in den Text einfügen.
Danke für Deine Antwort.

Bis dann
Hony
