Thema: Spiralförmig angeordnete Bohrungen (3605 mal gelesen)
|
sw4you Mitglied
Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 26. Jun. 2002 17:48 <-- editieren / zitieren --> Unities abgeben:

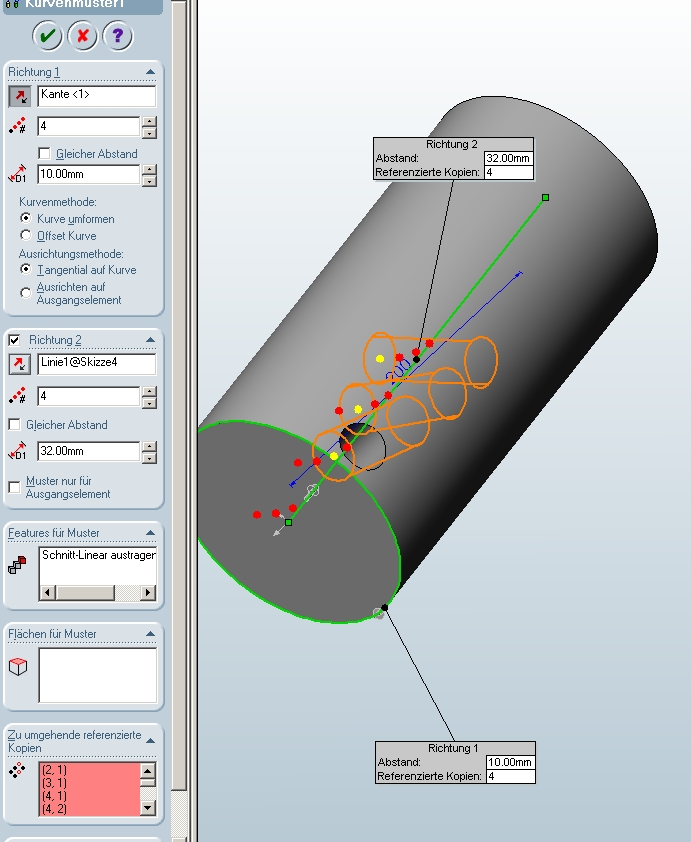

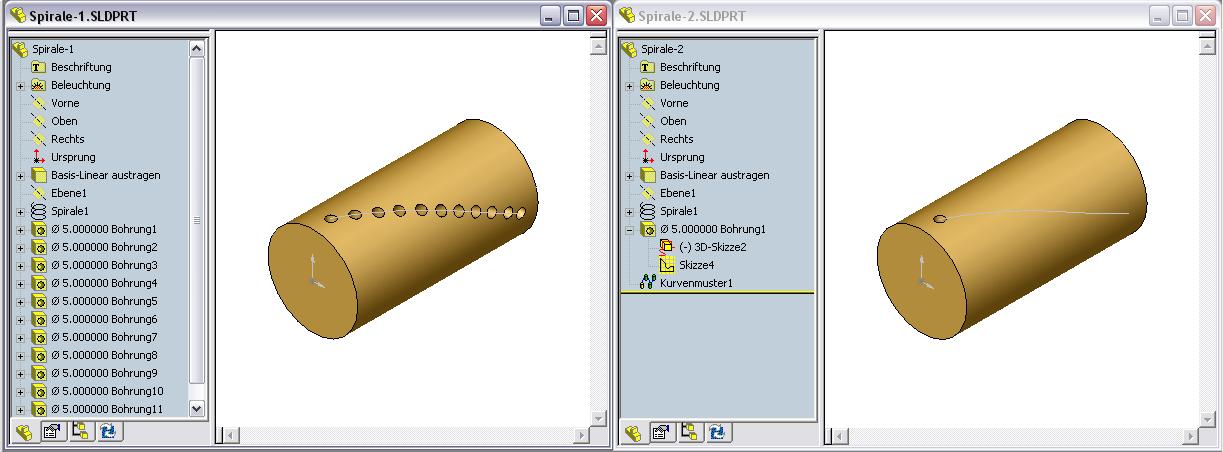

Hallo zusammen Ist es nicht möglich, auf einer Welle mit einer Spirale ein Kurvenmuster mit Bohrungen zu erstellen? Spirale-1 zeigt, wie ich das Muster haben möchte. Sobald ich mit den einzelnen Bohrungen eine Beziehung zur Spirale definiere, sind diese überdefiniert. In der Spirale-2 konnte ich sogar das Kurvenmuster erzeugen (siehe Feature Manager), doch leider führt es SolidWorks nicht aus. Ist das ein Fehler. Klar könnte man das Ganze korrekt mit einzelen Bohrungen aufbauen, nur mein Problem liegt darin, dass die Welle fast einen Meter lang ist und über 200 Bohrungen hat. Ich bin Euch für jeden Tipp oder Idee sehr dankbar
------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie Mitglied Senior design engineer
Beiträge: 750 Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 26. Jun. 2002 18:12 <-- editieren / zitieren --> Unities abgeben: Nur für sw4you
|
sw4you Mitglied
Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
erstellt am: 26. Jun. 2002 18:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Oldie Herzlichen Dank für den Tipp. Wenn man nicht nach dem richtigen Begriff sucht, findet man halt keinen entsprechenden Beitrag. Deinen Ansatz finde ich Klasse, nur graut mir davor, über 100 Bohrungen (als Part) zu platzieren und den Winkel gleichzusetzen. Es würde mich eigetlich mehr interessieren, ob es sich beim Kurvenmuster um einen Fehler handelt. Unter Definition bearbeiten sind alle Werte vorhanden, nur führt SolidWorks diese nicht aus (auch die entsprechende Vorschau bleibt aus). Da sich die Bohrungen per drag & drop auf der Zylinderfläche erzeugen lassen (richten sich automatisch aus), müsste es eigentlich kein Problem sein, diese per Spiralmuster zu steuern. Mal sehen, vielleicht hat da noch jemand eine Idee oder kann mir sagen, in Welcher Version das möglich sein wird. ------------------ Grüsse sw4you Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie Mitglied Senior design engineer
Beiträge: 750 Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 27. Jun. 2002 07:43 <-- editieren / zitieren --> Unities abgeben: Nur für sw4you

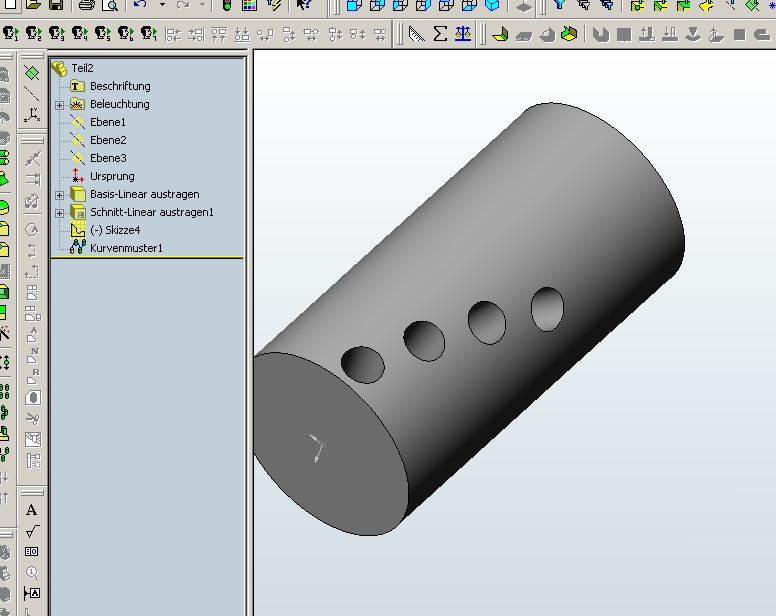

Hallo sw4you, ich habe nicht im Traum daran gedacht, dir zuzumuten 100 Bohrungen in einer Baugruppe auszurichten. Mein neues (erweitertes) Beispiel sollte dir ein wenig auf die Sprünge helfen und die tatsächlichen Möglichkeiten dieses Befehles aufzeigen. Du kannst natürlich auch die Werte der Winkelbedingungen uber "Werte verknüpfen" gleichsetzen (leider nur innerhalb einer der einzelnen Baugruppen). ich hoffe, daß dir diese Lösung besser gefällt. Gruß Oldie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberparleiter Mitglied Konstrukteur
Beiträge: 706 Registriert: 06.06.2000
|
erstellt am: 27. Jun. 2002 09:04 <-- editieren / zitieren --> Unities abgeben: Nur für sw4you
|
Oldie Mitglied Senior design engineer
Beiträge: 750 Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 27. Jun. 2002 10:31 <-- editieren / zitieren --> Unities abgeben: Nur für sw4you
Hallo Frank, wenn sw4you nach deinem Lösungsansatz alle "zu umgehenen referenzierten Kopien" ausgewählt hat ist mindestens ne neue Maus fällig. Für 100 "benötigte" Bohrungen ergeben sich bei diesen Ansatz bei 60° Winkelversatz 500 "zu umgehenen referenzierten Kopien". Bei einem kleinerem Winkelversatz erhöht sich diese Zahl natürlich entsprechend. Gruß Oldie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you Mitglied
Beiträge: 226 Registriert: 19.02.2002 SOLIDWORKS 2019 Windows 10
|
