Hallo zusammen,
ich versuche seit längerem Informationen über catia im Flugzeug- o. Fahrzeugbau (Belege oder Unterlagen schritt für schritt wie man ein Flugzeug oder einen Auto zeichnen kann) aber leider ohne Erfolg.
Wäre toll wenn jemand unterlagen für mich hätte.
Danke
PS: zurzeit absulviere ich eine Schulung in Catia V5,das heisst ich bin gerade ein Anfänger.
Danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
glaube an solche Informatioen ist schwer dranzukommen. Hab dir eine kleine Anleitung angehangen.
Mit Humor geht alles besser :-)
Gruß Oliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Abdelcatia,

Ich arbeite in dem Bereich (Flugzeugbau)
Frage:
- Was verstehst Du unter "wie man ein Flugzeug zeichnen kann"
Soll das ein ernsthaftes Projekt werden? Oder eine Spassarbeit?

Stelle diese Fragen denn:
- Ein "Flugzeug" kannst Du ohne Probleme "grob" zeichnen, aber ein funktionstüchtiges Flugzeug kann nicht nur von einem Menschen alleine gezeichent werden... Ausser es soll eine Lebensaufgabe werden. Da kommen zuviele Themen zusammen, wo es Spezialisten (Statiker, Aerodynamiker, Elektroingenieure, Triebwerkspezialisten usw usw....) braucht. Das weisst du aber sicherlich selber.

Ich nehme mal an (verzeihe wenn ich falsch liege), das Du nicht all diese Spezialfähigkeiten besitzen tust... sonst schick mir ne Bewerbung -- wir wollen Dich  !!

Jedenfalls würde ich als Laie in einem Modellbauforum nachfragen. Dort sind diese Spezis alle versammelt, und können Dir sicherlich weiterhelfen. Sei es mit Plänen oder anderen Starthilfen. Offizielle Unterlagen zu dem Thema gibt es IMHO nicht.

Hier ein Link zu einem Forum (Aber bleib auch uns treu, gell...    )Modellbau

------------------
MfG
Pascal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich bin's noch mal
an alle Experten:
Ich wollte gern wissen wie man die Aussenhaut von Flugzeugen und Autos mit Catia zeichnen kann (generative shap design) und zwar als Spassarbeit. wie die Hilfe bin ich Dankbar.
Abdel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi abdel!

also das buch: "aircraft design in a nut-shell" gibt's glaube ich nicht. ein paar tips könnte ich dir schon geben - dafür musst du mir aber mal sagen was für einen typ flugzeug du machen willst:
verkehrsflugzeug a la airbus, boeing, oder militärflugzeug (jet oder propeller). oder general aviation flugzeug: cessna, etc. oder segelflugzeuge.

je nach rumpfform ist nämlich eine andere vorgehensweise notwendig.

wichtig sind aber in jedem fall die längskurven vom strak. viele schnitte ohne "glatte" längskurven (längs=in flugrichtung) bringen falten oder wellen in die flächen.

conical surfaces (sweep)sind normalerweise von der qualität her ziemlich gut.

immer nur eine hälfte zeichnen und dann am schluss spiegeln, aber achtung am tangentenübergang an der mittelebene (tangentiale hilfsflächen sollten hier verwendet werden, sonst gibt's eventuell längsknicke).

versuch zum anfang zB. mal ein nicht all zu komplex flugzeug nach zu zeichnen zb einen business jet. da ist der rumfpquerschnitt ein kreis, die nase ein wenig anspruchsvoller.

gruss

mario

ps: ich komm aus der militärflugzeug ecke, also bei boeing und co bin ich nicht so zu hause, aber deren formen sind ja eh nicht so komplex :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Abdel,

Es ist relativ einfach, etwas zu zeichnen, was nach Flugzeug aussieht. Es ist auch reltiv einfach, daraus etwas zu erzeugen, wo später Negativformen gefräst werden. Es ist nicht einfach, alle Teile (Flügel, Rumpf, Leitwerk, Haube) dazu zu bringen, zueinander zu passen, und richtig frickelig wird es, das so zu puzzeln, daß am Ende auch noch alles zusammenpasst...

Wir haben an der TU Braunschweig eine Modellfluggruppe, und sind mit 15 Leuten gerade dabei, ein solches Projekt durchzuziehen. Leider bin ich der einzige mit CAD Erfahrung, daher mache ich das CAD für den ganzen Flieger - ich freu mich schon wenn ich mich zurücklehnen kann, und den anderen beim Formenbau zukucken kann

Der Schlüssel sind Splines und die Multi Section Surface Funktion im GSD. Mit den Splines erzeugst Du die Draufsicht des Flügels und die Seitenansicht des Rumpfes, über Profilkoordinaten und die Point.zip Macrofunktion und Excel erzeugst Du Dir die Schnitte für das Flügelprofil. Beim Rumpf habe ich an 5 Stellen Querschnitte über Sketche vorgegeben. Dann zauberst Du mit je einer Multi Section Surface für Flügelober- und Unterseite, Leitwerk oben und unten und einer für den Rumpf die Flächen. Da gibt es einen Schalter bei der Multi Section Surface, bei der man die Fläche bis zum Ende laufen lassen kann. Das gibt dann die runde Nase bzw. elegante Flügelenden.

Wenn mir noch wer zeigt, wie ich das hochgeladene Bild hier anzeige, gibt's das noch als Beispiel oben drauf.

Patrick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

etwa das Bild?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Flieger gefällt mir! Darf ich bidde Datensatz haben?
Studiere Flugzeugbau, arbeite auch an einem Modellflieger-Projekt, guckst Du: www.ac2030.de. Das CAD-Modell hab ich gemacht. Benutze oft und gern das point-import Makro, um Flügelprofile zu importieren. In R10 hat's funktioniert, in R12 kann ich nur noch Punkte importieren, keine Splines mehr. Weißt Du Rat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"Da gibt es einen Schalter bei der Multi Section Surface, bei der man die Fläche bis zum Ende laufen lassen kann"
Wo genau? Mit Rumpfnasen tu' ich mir immer schwer...

MFG,

Kevin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

GSD_PointSplineLoftFromExcel_R12_mod.zip

hi kevin!

da hat sich was in der programmier-schnittstelle geändert. probier's mal mit der angepassten version des makros.

gruss

mario

ps: angeblich sollte das auch irgendwo in der installationsversion von R12 zu finden sein - ich hab's aber nicht gefunden und dann hat mir steffen hoffmann im programmier forum geholfen: http://ww3.cad.de/foren/ubb/Forum138/HTML/000223.shtml

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Besten Dank Mario! Jetzt splint es wieder!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo ,

bin auch einer wie du , meisten findes du nur Müll im Netz ...der rest ist zu aufwendig...Viele dinge must du einfach versuchen mit dem CATIA v5 zu erzeugen (learning by doing) und die ein paar PDF runterladen oder CAT.produkte ( emule )....dann einfach die strukture anschaun( ist rechts oben ...aufgebaut wie eine playtasten von deinem DVD) und nachahmen...geht einfacher und scheller . So kannst du auch sehen was mööglich ist..ich hatte keine lust PDF mit 2000 seiten zu lesen( würde meine kreativität einengen ).viel spass - erfahrungstausch immer mööglich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

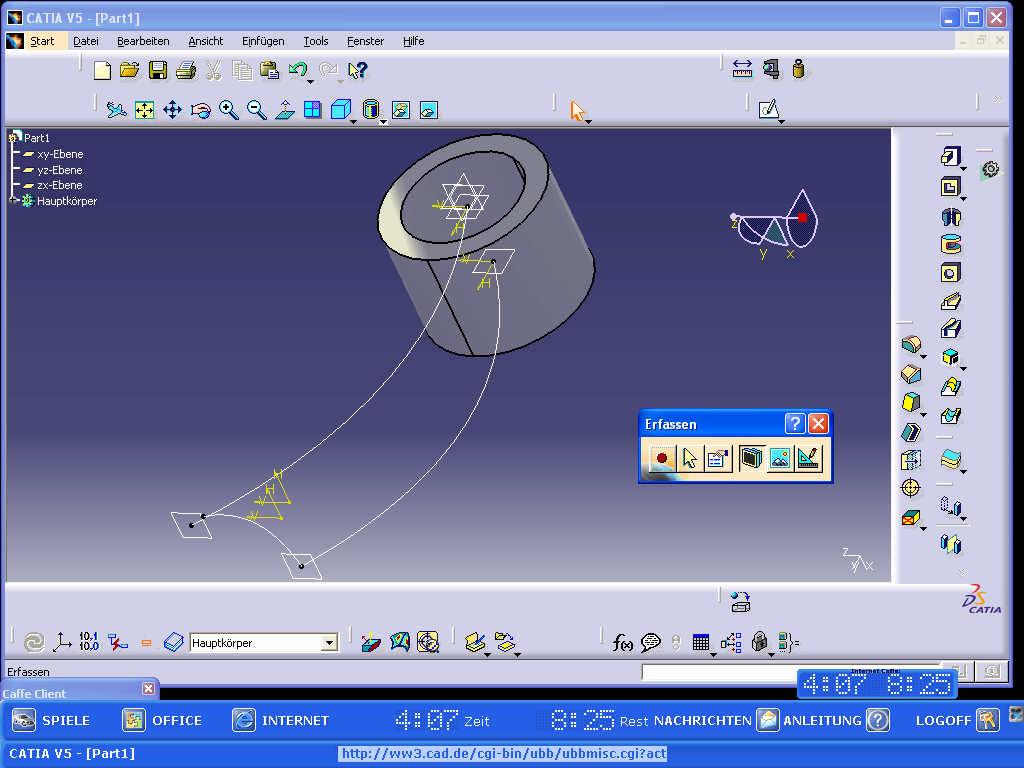

test antwort mit bild einfügen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von schnellesleben:
... würde meine kreativität einengen...

---

Auch 'ne nette Umschreibung für Fau....nein, ich hab nix gesagt...

------------------
Gruß vom
Rupert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi schnellesleben,
hat zwar gar nichts mit Catia zu tun, aber nachdem ich auf Deinem Test-bild Deinen Desktop sehen konnte, wuerde ich gerne wissen, was ein "caffe-client" ist :-)

Ich kenne es nicht, ich trinke ja keinen Kaffee ;-)

stets der Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

anwort auf vorgänger

ein cafe client ist ein internetcafe . netzwerk - name  auf dem ich catia v5 installiert habe und meine und die software ausprobiere ab diese gut arbeitet.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,
Ich brauche hilfe ich muss ab 12.12. das Programm CATIA lernen,wollte es mir aber schon mal selber bei bringen kann mir einer helfen und mir darüber was erzählen oder was schicken.Wäre echt nett!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

ich habe die gleichen Probleme mit dem Point Import ("Index außerhalb des gültigen Bereichs"), selbst wenn ich Deine hier gepostete Datei verwende und nichts dran ändere. Ich habe R12 und einen Servicepack installiert. Was könnte noch der Fehler sein? Einen "offenen Körper" habe ich auch, während ich das Makro aufzeichne, voraussgesetzt damit ist gemeint, daß es sich um eine geöffnete neue Datei im "Wireframe & Surface Design" handelt.
Wo könnte noch der Fehler liegen?

Vielen Dank so weit schon mal,
Frohe Weihnachten....

------------------
Schönen Tag, Bernie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Flugzeug.zip

Moin,
ich habe da auch noch ein schönes Modell im Internet gefunden.

Ciao Herbert...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Cooles Ding!

------------------
Gruß
Power

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Halli Hallo,

bin neu hier und boxe mich gerade durch die CATIA Welt.
Beim Installieren hat man ein hübsches Bild von einem Flugzeugcockpit gesehen... Richtig! Das sind Bilder die Dassault mit genehmigung vom jeweiligen Hersteller einfügen konnte um zu zeigen was CATIA so alles kann und damit gemacht wurde.

Man bekommt aber manche Dinge nicht immer offiziell... Ich dachte nur, vielleicht, weiss jemand wo sowas zu finden ist... oder sogar, hat ja schon für irgendein Projekt (UNI, JustForFun) ein Flugzeugrumpf gezeichnet.

Bräuchte für meine Dipl.Arbeit nur die vordere Rumpfsektion. Das Cockpit zeichne ich ja schon ...

See u
CH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
