Thema: Zeichnungseinträge in Katalog einfügen? (3730 mal gelesen)
|
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
   Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 14:29  <-- editieren / zitieren -->   Unities abgeben:

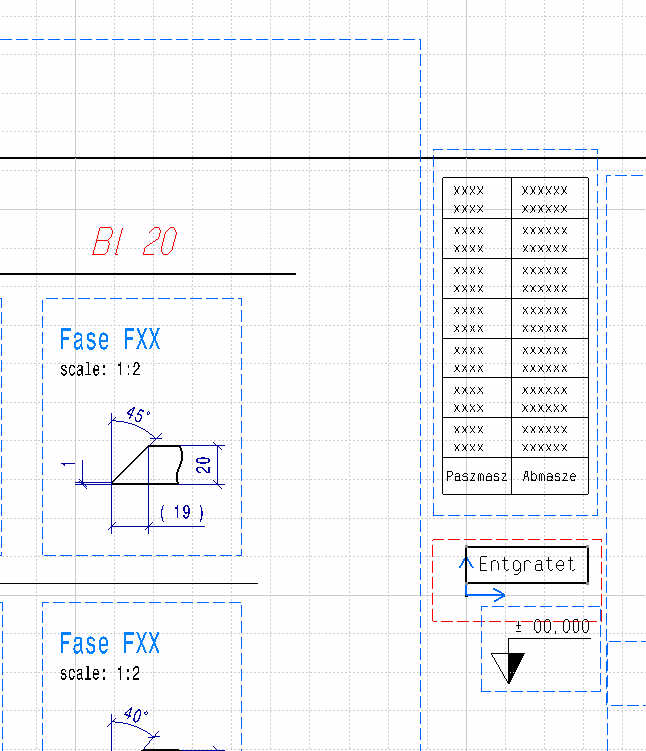

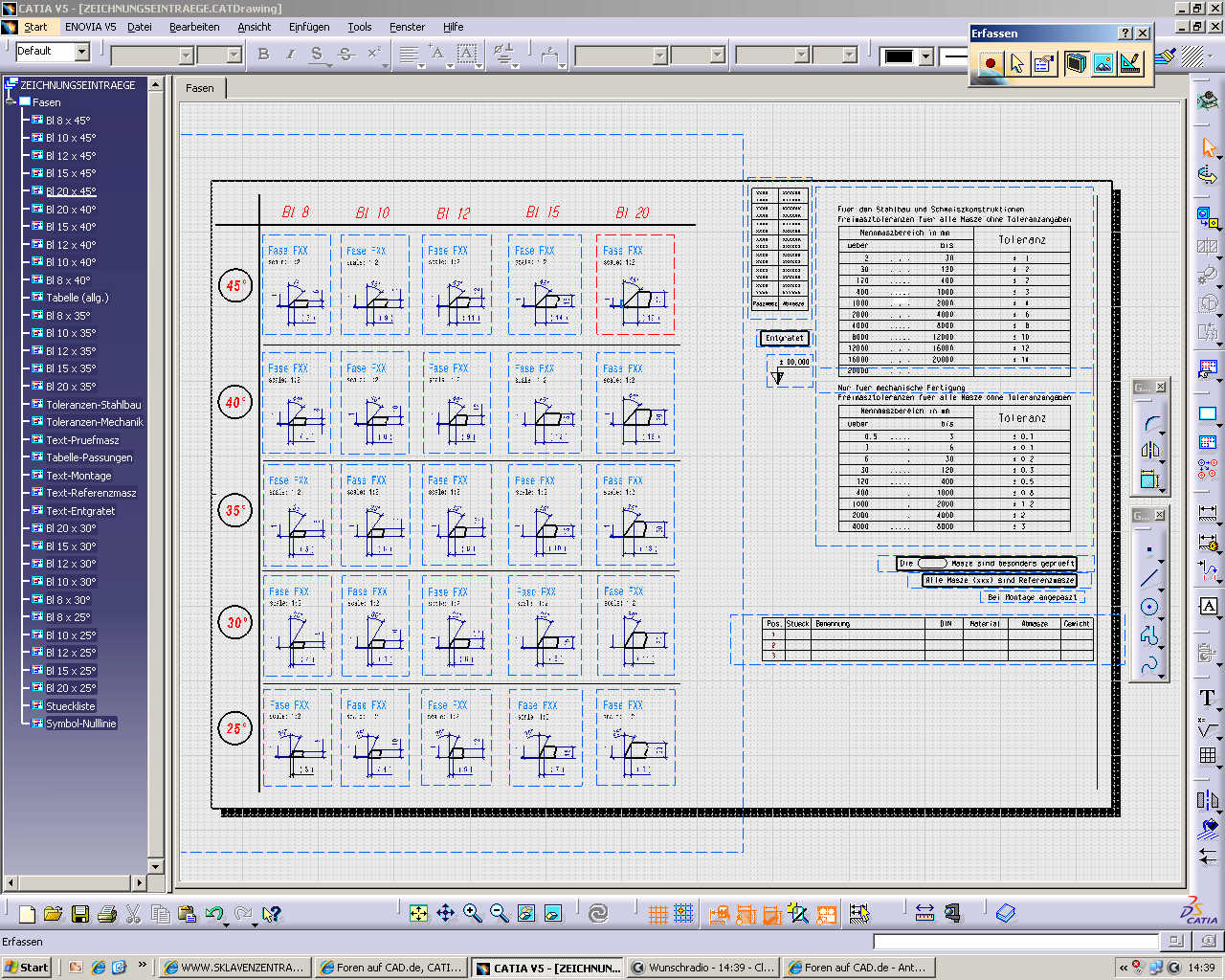

Hallo, gibt es eine Möglichkeit, Zeichnungseinträge- erzeugt auf dem Arbeitsbereich- in einen Katalog zu bekommen und sie somit für andere Zeichnungen schnell wiederzuverwenden? Mit Skizzen aus Parts habe ich es hinbekommen...aber hier fehlt mir offensichtlich der entscheidende Tipp. Ich habe mit sog. Standartzeichnungseinträge erzeugt (siehe Bild). Mit Copy and Paste geht es nicht so einfach, da sich dann bei anderen Blattformaten irgendwie die Darstellung (Strichstäke, Schriftgröße etc.) ändert. Kann mit da jemand weiterhelfen? VG Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 19. Jan. 2008 15:01 <-- editieren / zitieren --> Unities abgeben: Nur für Henk1972
|
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 15:06 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, d.h. ich füge dem schon vorhandenen Katalto (siehe Bild) eine "Familie" hinzu. Das habe ich gerade versucht und es kam die Meldung "Click to terminate". Kannst Du mir die Schritte bitte etwas detaillierter schreiben? VG Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 15:59 <-- editieren / zitieren -->
Hallo Henk, ein Katalog mit 2D_Komponenten kann sehr einfach mit File > Save as erzeugt werden. Du brauchst dann als Typ nur .catalog anzugeben. Viele Grüße, CEROG ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 16:05 <-- editieren / zitieren --> Unities abgeben:

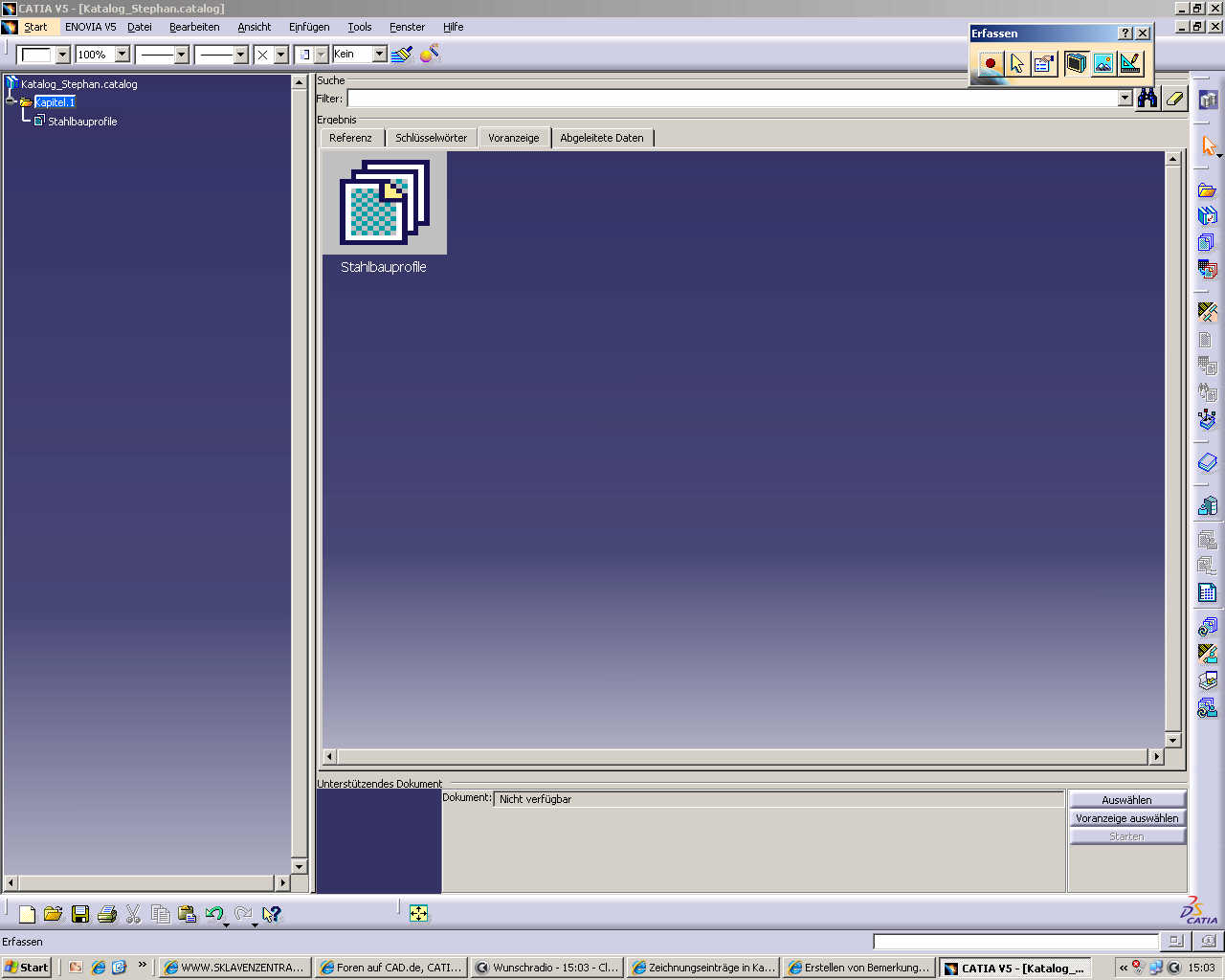

Hallo Cerog, ich habe jetzt die komplette Drawing (Bild) wie empfohlen einfach als .catalog gespeichert. Bei dem Versuch im Drawing den Catalog aufzurufen über Catalogbrowser findet Catia den zwar, aber er ist leer. VG Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 16:17 <-- editieren / zitieren -->
HAllo henk, ist ja auch kein Wunder: Du hast keine 2D-Komponenten in deiner Zeichnung. Also erstellt er den Katalog auch ohne 2D-Komponenten. du mußt erst in deiner Zeichnung für jeden Text eine 2D-Komponente erzeugen. Ist erst etwas mühsam, bringt dir längerfristig aber eine Ersparnis
Viele Grüße,
CEROG ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 16:19 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 16:34 <-- editieren / zitieren -->
Du legst mit Sheet eine Detail-Seite an. Da erstellst du dir für jede 2D-Komponente eine Ansicht. Im Prinzip hat du das ja schon. Du kannst die Ansichten auch aus der Zeichnung ins Detail-Blatt kopieren. Aber besser ist es, die Ansichten da neu zu machen. Viele Grüße, CEROG ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 16:45 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 16:52 <-- editieren / zitieren -->
du legst da mit der Funktion View aus dem Interaktive Drafting jeweils die Ansicht an und schreibst den Text rein. So wie du das in der auf dem Zeichnungsblatt auch getan hast. Du kannst da auch zeichnen, wenn du willst. Die Zeichenfunktionen sind ähnlich denen im Sketcher. ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 16:55 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 16:59 <-- editieren / zitieren -->
Glaub ich nicht. Das Icon sieht so aus wie ein Blatt mit ein paar Rechtecken drauf. Du findest es auch in dem Baum deiner bisherigen Zeichnung. ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 17:07 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 19. Jan. 2008 17:12 <-- editieren / zitieren -->
Nein. du kannst auf ein Blatt mehrere 2D-Komponenten (=Ansichten) erstellen. Jedes Blatt gibt dann hinterher im Katalog eine Familie. Das heißt, du erstellst z.B. ein Blatt mit Zeichnungsrahmen, eines mit Tabellen, eines mit Texten und hast hinterher eine Katalog mit 3 Familien. Viele Grüße, CEROG ------------------
CATIA-FAQ http://www.cad-gaenssler.de |
Henk1972
Mitglied
Diplom- Ingenieur Maschinenbau
Beiträge: 81
Registriert: 11.07.2006
|
erstellt am: 19. Jan. 2008 17:14 <-- editieren / zitieren --> Unities abgeben:
|
reipet
Mitglied
Beiträge: 115
Registriert: 12.10.2004 Intel Xeon 4*2,3GHz
6 GB RAM, Quadro FX 4800
Windows Vista 64bit
R19SP3 HotFix34
|
erstellt am: 04. Mai. 2010 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für Henk1972
Hallo, das Thema ist zwar schon etwas älter baer hat mir gut geholfen. Bräuchte jetzt noch Hilfe. Ich will mehrere Zeichnungen in einem Katalog zusammenfassen (Zeichungsrahmen, Symbole) die man dann über Ornder wählen kann. Wie kann ich das zu einem bestehendem Katalog hinzufügen oder neu erstellen? THX ------------------
CATIA = Close And Try It Again Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
