Thema: Kontur in einem Bild nachzeichnen, wie? (20090 mal gelesen)
|
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 26. Aug. 2008 13:21 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen Ich bin neu hier und habe gleich schon eine Frage. Kurz zu mir, ich bin 19 1/2 Jahre alt, komme aus der Schweiz und lerne gerade Konstrukteur im 4. Lehrjahr, wo ich mit Catia tagtäglich arbeite. Meine Hobbies sind Modellflug, und dafür brauche ich das CAD ausserhalb der arbeit auch. Sei es um Pläne von Modellen zu zeichnen, mit Kollegen Elektromotoren selber zu bauen oder wie gerade erst 3D Negativformen für Propeller zu fräsen. Nun möchte ich ein Bild (.jpeg, .gif) ins Catia laden und anschliessend die Konturen nachzeichnen, und diese dann als .dxf oder von mir aus auch Cat Part abzuspeichern, um die Kontur im partdesign wieder verwenden zu können. Die grösse ist mir dabei egal, ich kann die Kontur ja anschliessend skalieren. Optimal wäre es wenn ich das Bild ohne es zu verziehen im part design im skizziermodus als Hintergrund laden zu können und anschliessend mit den üblichen akizziertools nachzeichnen zu können. Kann mir da jemand helfen? Besten Dank aus der Schweiz, Patrick Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11849 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 26. Aug. 2008 14:05 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
MLH Mitglied
Beiträge: 30 Registriert: 13.06.2005
|
erstellt am: 26. Aug. 2008 15:27 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
hi, google mal im www nach "Vextractor". gib es als demo-prg und ist sicherlich für dich ausreichend. damit kann man jpg als dxf abspeichern, die du dann wiederum in ein catpart einfügen kannst. für meine zwecke hat es gereicht. gruss mario
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 26. Aug. 2008 16:00 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank euch allen. Habe gerade bemerkt das ich den "Sketch Tracer" hier auf dem CAD habe. Damit sollte es doch "professionell" gehen... Jetzt muss ich dazu nur noch eine Anleitung finden. Das Bild importieren hat schonmal geklappt, ich finde nur noch keine Funktion zum nachzeichnen... Gruss Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
K.Siebert Mitglied Tech Zeichner
Beiträge: 415 Registriert: 19.05.2007 Win XP Catia V5 R16 SP5 Hotfix 46 Catia V5 R19
|
erstellt am: 26. Aug. 2008 17:18 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 26. Aug. 2008 22:07 <-- editieren / zitieren --> Unities abgeben:
Mein Gott der hats aber drauf... Gibts irgendwo eine step by step Anleitung wie das einigermassen geht? (Die mit dem Auto habe ich schon gefunden, hat mir aber recht viele Lücken). Das mit dem Bild habe ich nun geschafft, nicht im Sketcher, aber einfach in ein Drafting geladen und nachgezeichnet, hat auch gereicht für meinen Zweck. Nur hats mir jetzt das mit dem Mustang angetan, aber das wird wohl hohe Schule sein... So ein PDF File wie es von "Flächen" gibt wäre schön, einfach auf den sketch tracer bezogen, also von Grund auf alles erklärt. Danke schonmal für die bisherige Hilfe. Klasse Forum. Gruss [Diese Nachricht wurde von sisomso am 26. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11849 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 26. Aug. 2008 22:12 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 26. Aug. 2008 22:16 <-- editieren / zitieren --> Unities abgeben:
|
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 26. Aug. 2008 22:30 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann Moderator Konstrukteur
Beiträge: 11849 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 26. Aug. 2008 22:47 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
Servus Kleiner Tipp: schau mal bei Wikipedia oder Googel (Bildersuche), es muss ja nicht unbedingt die gleiche Grafik sein. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alan bei der arbeit Mitglied Konstrukteur / CAD-Betreuer
Beiträge: 45 Registriert: 10.07.2008 Windows XP (office 2003) CATIA V5 R18 SP2 & VPM
|
erstellt am: 27. Aug. 2008 11:15 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
Zitat: Original erstellt von sisomso:Das mit dem Bild habe ich nun geschafft, nicht im Sketcher, aber einfach in ein Drafting geladen und nachgezeichnet, hat auch gereicht für meinen Zweck.

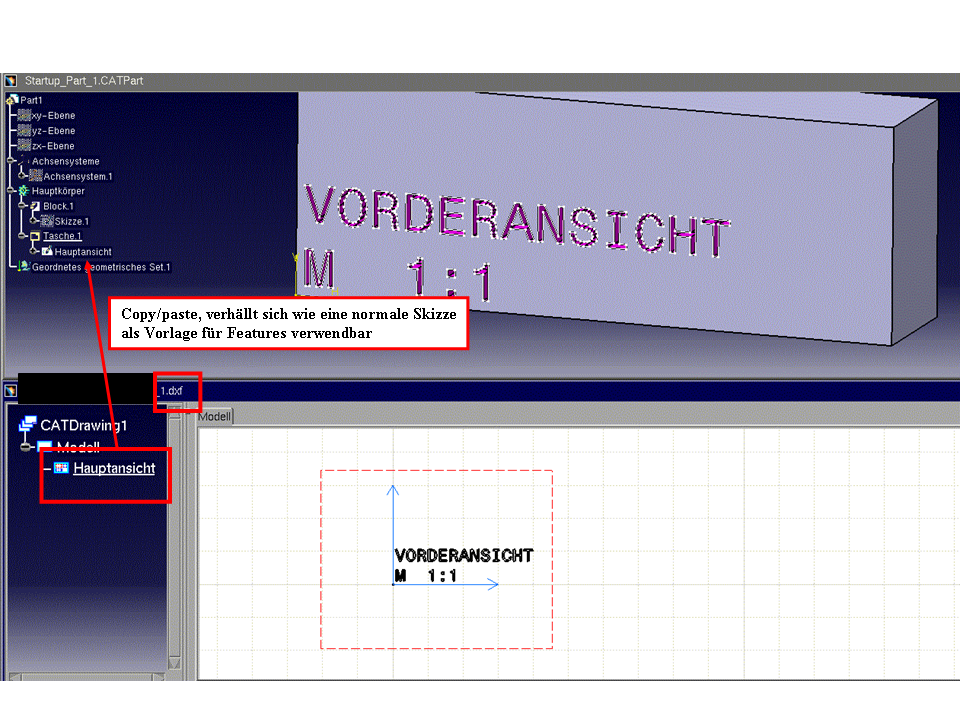

Wenn Du ein DXF hast, dann öffne es in Catia, mit copy/paste in den Hauptkörper Deines Parts einfügen und wie eine Skizze behandeln. siehe Bild Auf diese Weise erstellen wir z.B. Texte, die in ein Bauteil gestanzt werden, Gravuren etc. ------------------ [Diese Nachricht wurde von alan bei der arbeit am 27. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sisomso Mitglied
Beiträge: 6 Registriert: 26.08.2008 Catia Version ist V5 R18 und zu hause R16
|
erstellt am: 27. Aug. 2008 17:42 <-- editieren / zitieren --> Unities abgeben:
Danke für eure Hilfe, hat alles geklappt. Bis eben auf die Mustang Bilder, aber da kann ich ihr schon geschrieben habt auch andere nehmen, 1:1 nachbauen wäre zum lernen halt das Optimum gewesen, aber wird schon klappen. Eine Frage noch kurz, ich ziehe ja eine Ebene mit einer Extrusion auf wo ich nachher per Material das Bild draufziehe, klappt alles, nur das Bild ist verzogen... wie krieg ich das im richtigen Massstab skalliert? Am gleichen ort wie ich es auch zoomen und schieben kann? EDIT: Habs eben selber herausgefunden, war gestern schon spät Gruss [Diese Nachricht wurde von sisomso am 27. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Guenter Graff Mitglied
Beiträge: 267 Registriert: 04.03.2001 CATIA V5R19SP3 AutoForm 4.1
|
erstellt am: 28. Aug. 2008 17:14 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
piratesmee Mitglied Student
Beiträge: 1 Registriert: 28.01.2009
|
erstellt am: 28. Jan. 2009 08:48 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
warbirdrider Mitglied
Beiträge: 2 Registriert: 23.07.2013
|
erstellt am: 23. Jul. 2013 17:10 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
|
bgrittmann Moderator Konstrukteur
Beiträge: 11849 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 23. Jul. 2013 17:53 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
Servus Willkommen im Forum. Bitte Systeminfo ausfüllen. Was soll hochgeladen werden? AFAIK findest du die Anleitung als Video zB bei youtube. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
warbirdrider Mitglied
Beiträge: 2 Registriert: 23.07.2013
|
erstellt am: 23. Jul. 2013 22:42 <-- editieren / zitieren --> Unities abgeben: Nur für sisomso
Hallo Bernd, ja, ein Video gibt es. Aber ich hätte das Tutorial gerne als pdf. Dann kann man das ganz entspannt auf den zweiten Monitor ziehen und das Projekt mal nachbauen. Natürlich ist es mit dem Video möglich, aber das ist ein wenig schnell und immer "Stop" drücken ist für mich auch nicht so das wahre. Falls jemand die Datei hat, könnte derjenige es ja auf eine beliebige kostenneutrale Plattform hinterlegen. Beste Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
