Thema: Gewindedarstellung von Abzugskörpern in Zeichnung (2548 mal gelesen)
|
juergen_j
Mitglied
Konstrukteur, freiberuflich
   Beiträge: 78
Registriert: 26.07.2004 Intel Core i7-2600 3400MHz
16Gb 1333MHz DDR3 NON-ECC CL9
PNY Quadro 4000 1GB GDDR5 PCI-E
SSD 120GB SATA II
SSD 200GB SATA II
Windows 7 prof. 64bit
Catia V5 R19 Sp09
Catia V5-6R2014 SP01 HF29
MD2 + CCV
|
erstellt am: 27. Jun. 2007 15:29  <-- editieren / zitieren -->   Unities abgeben:
Hallo an Alle Ich habe Bauteile mit Abzugskörpern erstellt, die ich verknüpft in andere Bauteile
kopiere und dann abziehe. In den Abzugskörpern sind unter anderem auch Gewindebohrungen
enthalten. In den Zeichnungsableitungen werden diese Gewindebohrungen, die ich mit
Abzugskörpern erzeugt habe, nur mit dem Kernloch dargestellt. Gibt es irgendeine Einstellmöglichkeit damit diese Bohrungen auch mit den
Gewindelinien in den Zeichnungen erzeugt werden? Gruss
Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion
Beiträge: 271
Registriert: 27.07.2004 Win XP
CATIA V5 R19SP3
|
erstellt am: 27. Jun. 2007 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für juergen_j

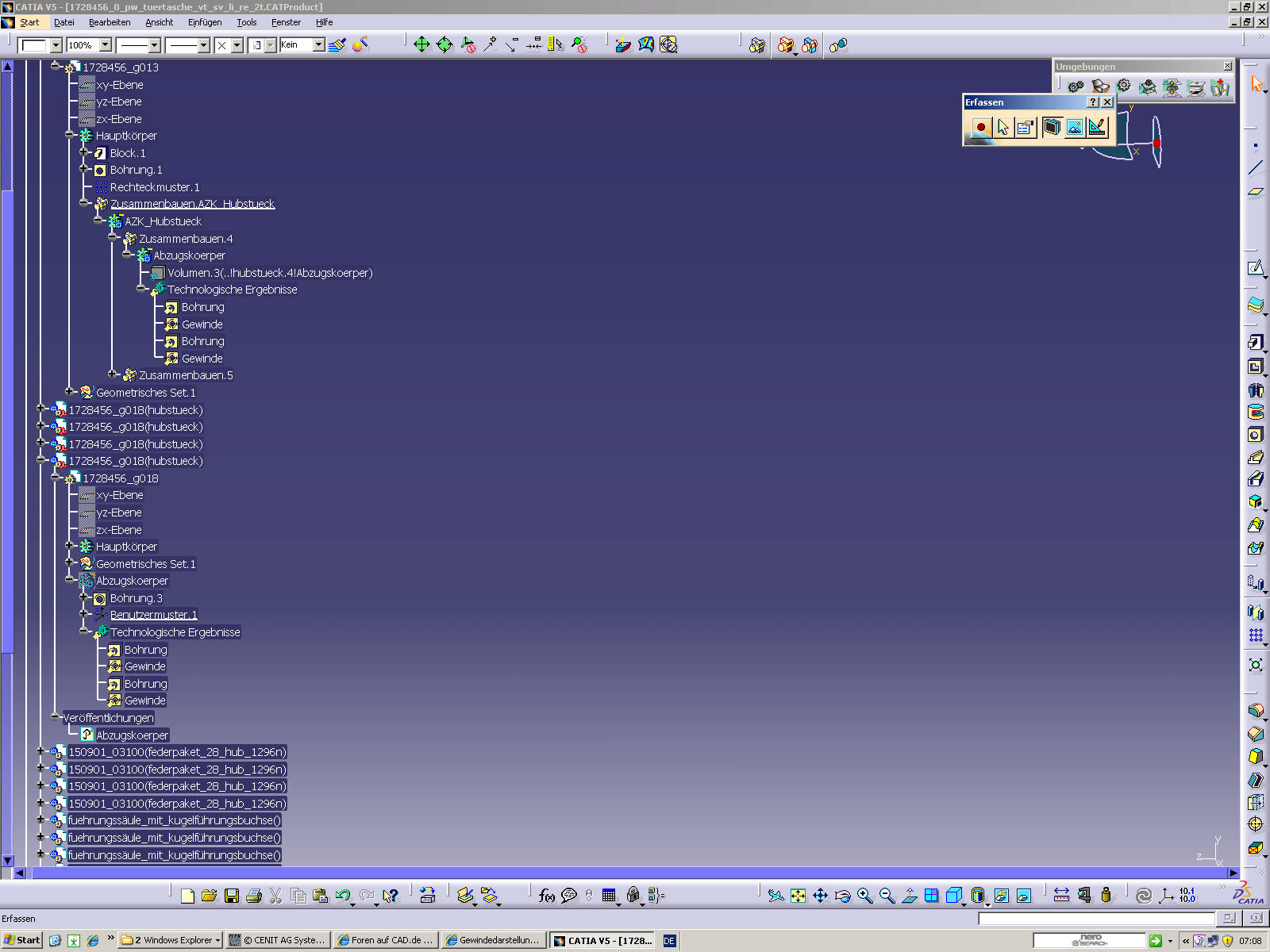

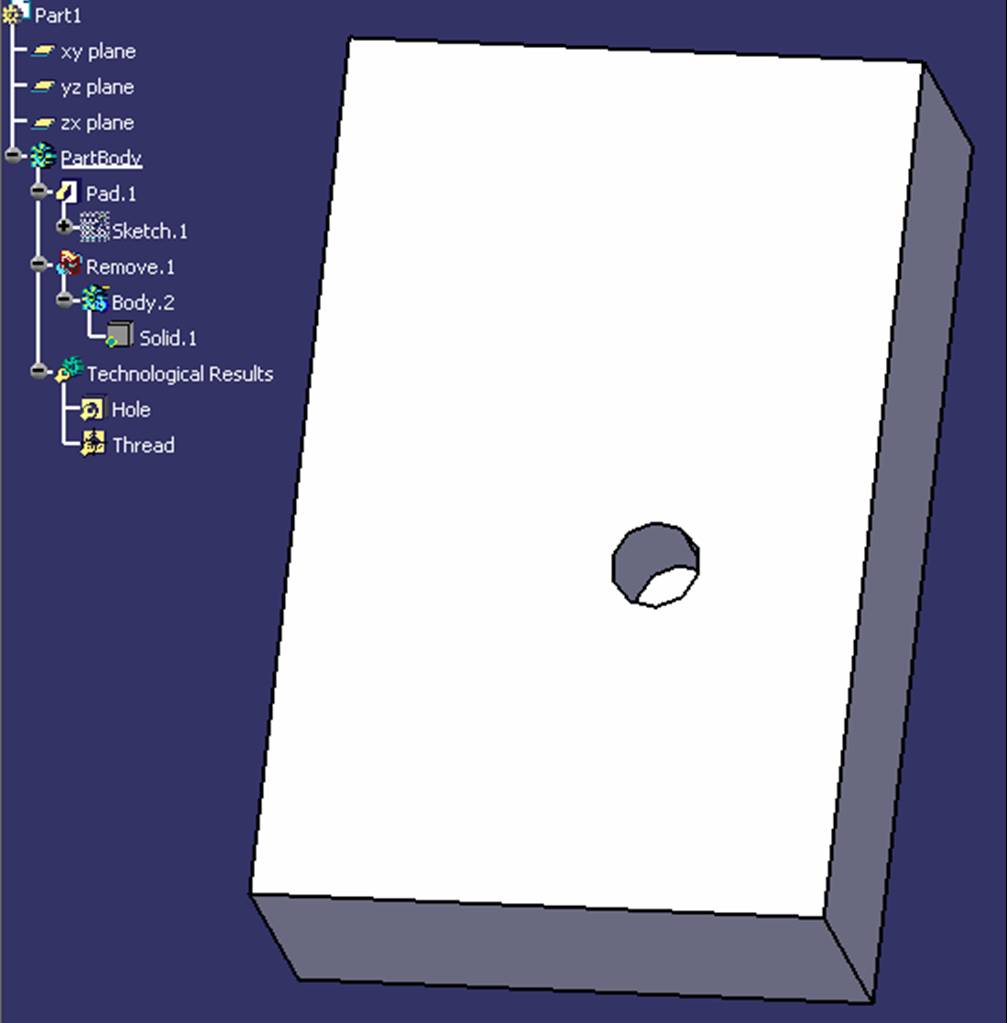

Hallo Jürgen, du musst mit Technological Results arbeiten. Durch die Technological Results werden die Gewindeattribute an die Zeichnung weitergegeben. Vorgehensweise: Als erstes gehst du auf den zu kopierenden Body mit rechter Maustaste body..objects und "Create Technological Results". Nachdem dieser body in dein anderes CATPart eingefügt und abgezogen ist, erzeugst du auf den absoluten body (PartBody) nochmals "Create Technological Results" (siehe Bild). Danach kannst du die Zeichnungsableitung erzeugen. Aber Vorsicht, es gibt teilweise noch Fehler bei der Erzeugung der abgeleiteten Zeichnung mit Technological Results. Ich hoffe, ich konnte helfen  ------------------
MfG Martin
maba-engineering
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
juergen_j
Mitglied
Konstrukteur, freiberuflich
Beiträge: 78
Registriert: 26.07.2004 Intel Core i7-2600 3400MHz
16Gb 1333MHz DDR3 NON-ECC CL9
PNY Quadro 4000 1GB GDDR5 PCI-E
SSD 120GB SATA II
SSD 200GB SATA II
Windows 7 prof. 64bit
Catia V5 R19 Sp09
Catia V5-6R2014 SP01 HF29
MD2 + CCV
|
erstellt am: 28. Jun. 2007 07:14 <-- editieren / zitieren --> Unities abgeben:
Hallo Martin Ich habe die Results gesetzt wie du es angegeben hast.
In der Zeichnung sind immer noch nur die Kernbohrungen dargestellt.
Ist in den Optionen noch ein Häckchen zu setzen? Gruss
Jürgen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Jun. 2007 09:47 <-- editieren / zitieren -->
hallo, im ZielPart musst du das TR auf dem obersten Body machen. wenn du anfängst in jedem einzelnen Body ein TR zu erstellen wirst du nicht glücklich werden. 1. Der Body der kopiert werden soll muss TR haben
2. im Zielpart im obersten Body TR erstellen |
juergen_j
Mitglied
Konstrukteur, freiberuflich
Beiträge: 78
Registriert: 26.07.2004 Intel Core i7-2600 3400MHz
16Gb 1333MHz DDR3 NON-ECC CL9
PNY Quadro 4000 1GB GDDR5 PCI-E
SSD 120GB SATA II
SSD 200GB SATA II
Windows 7 prof. 64bit
Catia V5 R19 Sp09
Catia V5-6R2014 SP01 HF29
MD2 + CCV
|
erstellt am: 28. Jun. 2007 10:05 <-- editieren / zitieren --> Unities abgeben:
|
jkaestle
Mitglied
Beiträge: 1091
Registriert: 08.02.2002 WIN XP 64
CATIA V5 R19SP3
|
erstellt am: 29. Jun. 2007 09:03 <-- editieren / zitieren --> Unities abgeben: Nur für juergen_j
Hallo, bei uns verursacht die Bemaßung der Tech-Results in der Zeichnung noch einiges an Schmerzen (Verlust der Assoziativität). Mich würden Deine Erfahrungen interessieren. Danke. ------------------
Viele Grüße
Jochen Kästle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
